雕刻机的型号及电机功率
雕刻机的型号及电机功率
常用雕刻机像1325 1330 1530等型号，一般小型雕刻机像6060 6090 6015等型号主要用于加工小工件。
稍大型雕刻机主要是指加工面积比较大，常规1325加工面积是1300*2500*200mm, 大型像2030 2040等，生产雕刻机时，一般会加宽加大床身或者加高龙门，加工面积大，加工前不需要裁剪材料。
一般密度板或者其他不太硬的板材使用3KW或者3.7kw主轴电机，高密度板材或者金属采用4.5kw以上的主轴电机。
伺服系统采用闭环控制，扭矩大，精度高。
广告雕刻机和木工雕刻机上都可以用伺服电机。
木工雕刻机上一般有750W、850W、1kw、1.3kw、1.5kw安川伺服与驱动，也有750w松下台达伺服，1000W西门子伺服。
广告雕刻机一般有三种伺服与驱动，400W 台达/松下/安川。

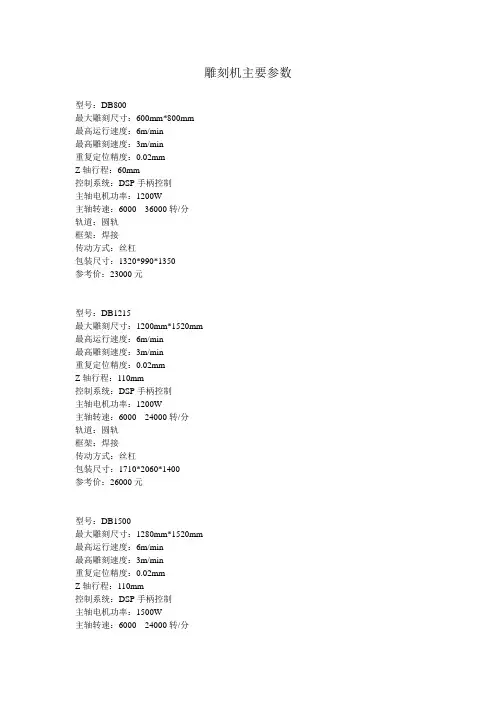

雕刻机参数
雕刻机主要参数型号：DB800最大雕刻尺寸：600mm*800mm最高运行速度：6m/min最高雕刻速度：3m/min重复定位精度：0.02mmZ轴行程：60mm控制系统：DSP手柄控制主轴电机功率：1200W主轴转速：6000---36000转/分轨道：圆轨框架：焊接传动方式：丝杠包装尺寸：1320*990*1350参考价：23000元型号：DB1215最大雕刻尺寸：1200mm*1520mm最高运行速度：6m/min最高雕刻速度：3m/min重复定位精度：0.02mmZ轴行程：110mm控制系统：DSP手柄控制主轴电机功率：1200W主轴转速：6000---24000转/分轨道：圆轨框架：焊接传动方式：丝杠包装尺寸：1710*2060*1400参考价：26000元型号：DB1500最大雕刻尺寸：1280mm*1520mm最高运行速度：6m/min最高雕刻速度：3m/min重复定位精度：0.02mmZ轴行程：110mm控制系统：DSP手柄控制主轴电机功率：1500W主轴转速：6000---24000转/分轨道：方轨框架：整体铸造传动方式：丝杠包装尺寸：2060*1710*1450参考价：36000元型号：DB1800最大雕刻尺寸：1300mm*1800mm 最高运行速度：25m/min最高雕刻速度：10m/min重复定位精度：0.02mmZ轴行程：110mm控制系统：DSP手柄控制主轴电机功率：1500W主轴转速：6000---24000转/分轨道：方轨框架：整体铸造传动方式：齿条包装尺寸：2200*1800*1450参考价：32000元。
雕刻机使用说明书(USB)
1、收到货后，请打开包装箱，取出雕刻机，轻拿轻放。认真查看机器是否损坏。
2、仔细核对雕刻机装箱清单，检查机器配件是否齐全。
以上如有任何问题，请及时与你的销售商联系。
以我们的其中一种机型 CNC3040 800W 四轴雕刻机为例
小型CNC雕刻机主要组成部分介绍：
如上图示，请将雕刻机组装连接起来，并用工具盒里的M6/M5螺丝分别按对应孔位的大小锁紧。
其中Step pin是指脉冲，Dir pin是指方向。
注意：如果设完后发现轴运行方向不对，只需在相应轴的Dir Low后面打勾或打叉即可改变方向。
2、电机参数设置（系统已默认设置为1605滚珠丝杆）
(1)、选择设置→电机调试菜单，如下图，首先设置X轴
我公司滚珠丝杆全部标配为1605型号，设置各轴的电机参数（以1605滚珠丝杆直径16为例，05为螺距，其他丝杆请根据实际情况计算）此57步进电机角度为1.8度。步进驱动以8细分为例:
确保限位开关都起作用下， 开关常亮绿灯。在mach3 mill软件中
点返回机床原点，机床原点在机床左上角。这时对应的XYZA红色竖条会变绿色
点击“加载G代码”按钮，如右图，载入光盘中对应机床型号
的“测试程序”导入然后点击“循环开始”， 机床能正常运动，
且无其它异响，测试合格。否则检查接线和软件。
注意：请在每次开机时候，最好回机床原点。
（c）、有关软件版权：本机附带软件为赠品，操作使用及本指南中所涉及的相关软件均来自互联网，原作者享有版权，因使用没有授权的软件造成的一切损失及法律问题由使用者自行承担。
8、数控雕刻机是依靠相关软件控制工作的，需要正确的软件设置才能正常运行，在没有完全确认设置正确的情况下冒然装刀试机可能造成危险或永久性损坏机器；软件安装、设置中请不要开启控制箱电源，以免发生误动作造成损坏。任何时候都不要在电控箱电源接通的情况下，插拔控制箱后面所有接口，否则引起的任何事故由操作者自行承担。
电主轴参数
GDJ系列产品参数：2、安装前首先用手转动电主轴轴头，应手感灵活，无阻滞现象。
3、用500V的摇表检查定子绝缘电阻不低于100MΩ。
4、将以上检验符合要求的电主轴装入机座内，电主轴外壳以机座安装孔的配合为滑动配合。
电主轴严禁装夹在前、后轴承部位，以防轴承室变形，卡住轴承造成轴承提早损坏。
夹紧力不宜过大，电主轴装入机座内不得松动。
二、正确使用1、按要求连接电主轴进出水管接头，检查连接处是否漏水和通畅。
水冷电主轴的冷却系统系统应于机床的总开关连接；开机后至停机的中间，冷却系统系统应连续工作；冷却液水量按2.5升/千瓦·分钟计算，冷却液流量按3～6升/分钟，小的电主轴取小值，大的电主轴取大值；冷却液要求使用单独水箱，冷却液要求每月定期更换；冷却液的温度应低于环境温度3～5℃为宜，最好控制在25℃左右。
2、选择变频器应与电主轴的电压、功率、频率相匹配来配套使用。
设置变频器首先设置变频器的基准频率，变频器的基准频率按电主轴的最高频率设置。
变频器的最高频率、转折频率和对应的电压按电主轴的频压曲线对应设置；变频器的电流按电主轴的额定电流设置；载波频率按电主轴的功率大小设置，小于10kw电主轴按8kHz设置，大于10kw电主轴按5kHz设置；增、减速时间按10s左右设置，如遇到起动电流超过额定电流而保护时应延长增、减速时间。
增、减速时间过短易造成前螺母松动。
3、将变频器与电主轴三相电源连接，其中变频器的三相电源线应焊接在插头1(U1)、2(V1)、3(W1)脚上，4脚为地线。
然后变频器与外接电源连接。
接通电源后变频器点动，观察电主轴的旋转方向是否与电主轴指示方向一致，如旋转方向不一致应立即关机改正，电主轴严禁在错误的旋转方向上运转。
电主轴与变频器连线不宜超过25m。
4、电主轴在安装刀具时，应清除干净轴头锥孔及弹簧夹头表面的污垢，以免降低精度。
装夹、拆卸刀具时应使用专用工具。
注意装夹、拆卸时禁止用力过猛。
DMA860H驱动器
工定制：否品牌：雷赛型号：DMA860H功率：0.5（KW）额定电压：18-80（V）产品认证：ISO9001,CE,UL,RoH S质量认证速度响应频率：400（KHz）适用电机：57 86110二相步进电机产品优势：高稳定，低噪音，减少电机发热驱动器：57 86 110步进电机驱动器应用范围：雕刻机、机床改造，自动装配设备等∙主要特点∙DMA860H产品概述DMA860H是雷赛公司推出的数字式步进电机驱动器，采用最新32位DSP技术，能够满足大多数场合的应用需要。
由于采用内置微细分技术，即使在低细分的条件下，也能够达到高细分的效果,低中高速运行都很平稳，噪音超小。
驱动器内部集成了参数自动整定功能，能够针对不同电机自动生成最优运行参数，最大限度发挥电机的性能。
主要应用领域适合各种大中型自动化设备，例如：雕刻机、切割机、切割机、包装机械、数控机床、自动装配设备等。
在用户期望小噪声、高速度的设备中应用效果特佳。
驱动器功能说明驱动器功能操作说明微步细分数设定由SW5－SW8四个拨码开关来设定驱动器微步细分数，其共有16档微步细分。
用户设定微步细分时，应先停止驱动器运行。
具体微步细分数的设定，请驱动器面版图说明。
输出电流设定由 SW1－SW3 三个拨码开关来设定驱动器输出电流，其输出电流共有8档。
具体输出电流的设定，请驱动器面版图说明。
自动半流功能用户可通过SW4来设定驱动器的自动半流功能。
off 表示静态电流设为动态电流的一半，on 表示静态电流与动态电流相同。
一般用途中应将 SW4 设成 off ，使得电机和驱动器的发热减少，可靠性提高。
脉冲串停止后约0.4秒左右电流自动减至一半左右（实际值的60％），发热量理论上减至36％。
信号接口PUL ＋和 PUL －为控制脉冲信号正端和负端；DIR ＋和DIR －为方向信号正端和负端；ENA ＋和 ENA －为使能信号的正端和负端。
电机接口A ＋和 A －接步进电机A 相绕组的正负端；B ＋和B －接步进电机B 相绕组的正负端。
雕刻机使用说明书(USB)
小型数控雕刻机使用说明书（2016版）目录前言一、机器的安装二、软件的安装（1）硬件设备配置（2）兼容软件（3）软件的安装三、mach3系统软件的设置（1）端口设置（2）电机参数的设置四、机器的测试（1）手动测试（2）电脑软件测试五、雕刻机的使用六、机器维护保养七、雕刻刀具的认识八、保修附录前言亲爱的用户：感谢您购买我公司生产的小型数控雕刻机，在使用雕刻机前，请仔细阅读《小型雕刻机使用说明书》。
注意事项1、本机器仅为塑胶、竹木、有色软金属、碳纤、玻璃、玉石的表面雕刻而设计，作其它用途请咨询厂家；2、使用机器时必须戴上防护眼镜以防止碎屑喷出物的伤害；3、不要尝试拆开机器或电控箱进行改造或修理，否则将不予保修；4、和其它电器一样，请注意用电安全，使用核定的标准电压范围，并确保机器安全接地；5、不要把机器放置于潮湿或粉尘较多的环境中，不要让儿童接近或触碰雕刻机；6、及时清洁、定时保养可以让雕刻机实现更好的工作状态，并延长使用寿命。
7 (a)、本雕刻机为入门级数控设备，因此使用者需具备相关知识，凡是涉及机械、电子、计算机的设备都有可能因使用不当或病毒、软件兼容原因等造成故障，如因操作不当，此故障可能造成一定的危险及经济损失，本公司团队不对直接和间接损失承担相应责任。
（b）、您购买本雕刻机所付出的货款仅是设备本身的价格，不包含任何软件及软件培训费用；请自行参照本“入门指南”学习操作；雕刻机调试能正常运转（即三轴能受控，导入刀路能正常运行）即确认我们的工作完成，本机使用过程中所涉及到的所有软件不在我们的培训责任之内。
但是我们非常乐意在自己知识、能力和时间所及范围内给予新手们尽可能多的帮助，但请不要把这些帮助和使用中的答疑解惑看作是我们必须的义务。
（c）、有关软件版权：本机附带软件为赠品，操作使用及本指南中所涉及的相关软件均来自互联网，原作者享有版权，因使用没有授权的软件造成的一切损失及法律问题由使用者自行承担。

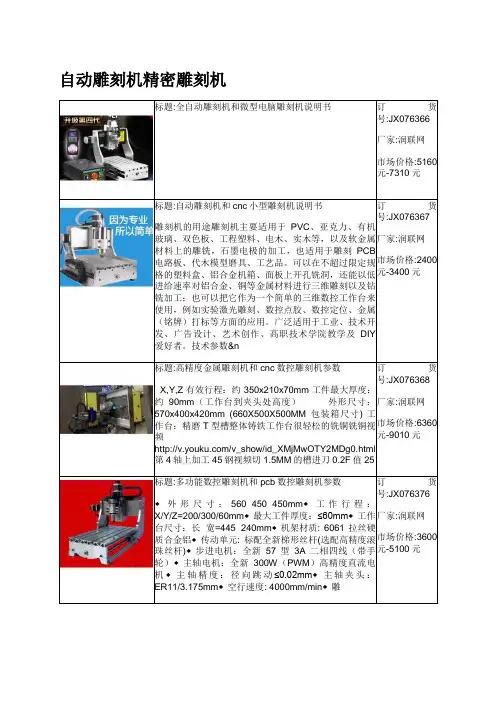

自动雕刻机精密雕刻机
厂家:润联网
市场价格:11280元-15980元
标题:木工数控雕刻机和大型数控雕刻机参数
机器特点：·机架采用铸铁+45号钢静电喷塑，可加高型防尘设计，Z轴拉风式防尘设计，高档全铝合金机箱。·主轴: 国内440瓦主轴 美国二手300瓦直流主轴 变频水冷主轴 可供选择。·变频器:国内著名品牌1.5KW 220伏变频器。·机架: 龙门立柱厚度20MM 。·丝杆: 三轴均采用进口1605滚珠丝杆。·滑道: X Y轴25MM轴承钢高频淬火光轴 Z轴20MM轴承钢高频淬火光轴。·全新57 3A步进
订货号:JX076383
厂家:润联网
市场价格:5280元-7480元
标题:木工数控雕刻机和微型电脑刻字机说明书
主机部分：X轴有效行程（左右运行）：300mm；Y轴有效行程（前后运行）：400mm；Z轴有效行程（上下运行）：100mm； 工作台面尺寸：440mm（X轴）* 540mm（Y轴）*20mm（Z轴）； 机器外形尺寸：450mm(X轴) *600(Y轴) * 480 (Z轴) mm；机架材料：6061、6063合金铝材，15mm加厚移动龙门；机器重量：净重42kg，木架包装好后重量50kg，体积0.25m3；使用电压：交流AC 220V（110V可选）/50Hz普通家庭用电即可
订货号:JX076367
厂家:润联网
市场价格:2400元-3400元
标题:高精度金属雕刻机和cnc数控雕刻机参数
·X,Y,Z有效行程：约350x210x70mm工件最大厚度：约90mm（工作台到夹头处高度） ·外形尺寸：570x400x420mm (660X500X500MM 包装箱尺寸)·工作台：精磨T型槽整体铸铁工作台很轻松的铣铜铣铜视频/v_show/id_XMjMwOTY2MDg0.html 第4轴上加工45钢视频切1.5MM的槽进刀0.2F值25
木工雕刻机1325配置资料
木工雕刻机1325配置资料75、4、6 (mm)额定功率主轴电机3000 (W)主轴转速0- 24000 (r/min)套爪夹头4、6、12高度1450 (mm)重量1100 (kg)适用范围木工、使用范围：医疗器械、仿古家具雕花、屏风镂空、实木门、工艺木门、免漆门、工艺扇窗、各种桌类及板式家具、广告标牌、标示制作，亚克力切割、吸塑灯箱、幕墙制作，铜、铝及塑料板、木板等非金属模具。
适用材料：双色板、亚克力、有机板、MDF板、PVC 板、绝缘板、木板、大理石、牛角、水晶、铜、铝、钢、人造石及合成金属等。
性能特点：★标配进口矩形线性导轨，承载力强，运行平稳，精度高，使用寿命长。
★选用恒功率水冷变频电机及高性能变频器，性能好，力矩大，效率高。
★采用名牌驱动器，齿轮齿条传动，速度更快，稳定性更好。
★软件兼容性好，可兼容Type3/Artcam/CAXA/UG/Pro-E/Mastercam/文泰等等。
★控制系统客户可选DSP或维宏系统，可选配自动换刀，交流伺服驱动，意大利HSD主轴，吸附及真空吸附装置，数控分度头等。
技术参数：产品型号JY1313-2DJY1318-2DJY1325-2DJY2030-2D 工作行程1300xl300xl60mml300xl800xl60mml300x2500xl60mm2000x3000xl6 0mm 工作台面1470xl680mml470x2160mml470x2890mm2170x3200mm 主轴电机2200W变频水冷电机3000W变频水冷电机3000W变频水冷电机4500W变频水冷电机主轴转速0-24000rpm/min运动速度15000mm/min or25000mm/min 刀具＜23、175/4/6/12、7mm 文件格式G-code/IIPGL 分辨率0、01mm。
各类雕刻机电主轴功率选择方法
各类雕刻机电主轴功率选择方法
雕刻机的电主轴功率怎么选择呢？是功率越大越好吗？
当然不是的。
雕刻机的主轴电机的功率要根据所雕刻的对象进行选择，下面我们一一介绍一下：
1、广告雕刻机：雕刻对象为比较软的材质所以广告雕刻机的主轴功率在1.5kw—3.0kw以内就可以，这样选择的话既可以达到雕刻目的还能节省成本。
2、木工雕刻机：木工雕刻机的主轴电机可根据所加工木料的硬度进行选择其功率：一般在2.2kw—4.5kw左右，这种搭配也最为合理。
3、石材雕刻机：厂家用石材雕刻机的主轴功率相对要高一些，一般在
4.5kw—7.5kw左右，最常用的还是
5.5kw主轴电机
4、墓碑雕刻机：墓碑雕刻机的主轴功率也要根据所加工的石料硬度进行选择，一般功率在3.0kw—4.5kw即能满足客户需求
5玉石雕刻机：玉石雕刻机由于其床身较小主轴电机的功率一般在2.2kw-3.0kw即可。
主轴电机功率太大不仅浪费电能还会增加客户的购机成本，功率太小的话又不能其雕刻功率需求，所以选择适合自己的主轴电机的功率对客户来说是相当重要的！本文由中国标识网收集整理,更多信息请访问标识商学院。
如何选择雕刻机
如何选购雕刻机--从业雕刻机行业10年爆料选购雕刻机要点如何买一台性价比高的设备,花合适的钱买到最为适合自己的设备?如何通过合理得当的保养延长机器的使用寿命?从事雕刻机行业已经10年了,经历了从广告雕刻机-木工雕刻机的销售转变,发现很多购买雕刻机的朋友们最初选择机器的时候都很茫然。
因为从事这个行业时间比较久了,所以作为一个专业人士,我想深入剖析一下雕刻机选择的一些要点,并就事论事,谈谈雕刻机行业的一些基本情况以供大家参考,主要目的就是希望大家的钱能花到刀刃上。
选型:首先,谈一下机器的选型,必须要根据我们自己的加工材质和加工尺寸来选择,国内板材尺寸一般为1220*2440mm,如果你的原材料尺寸大都为这个型号,那一般厂家都会按1325机型给大家推荐,这样首先确定了机器的大小。
然后,再根据工艺要求,确定使用电主轴的功率。
如果是做板材切割、铣形的,那主轴功率必须要选择4.5KW以上型号的。
功率越大,力量越大。
插播一个严肃且令人深思的事情:前段时间有个同事销售了一台机器,因为想着维护这个客户以便以后再给多介绍几个朋友购买,就主动想给他更换成大功率的,是免费的哦!可是呢客户总感觉是我同事要给他更换成不好的配件,所以就不换,通过这件事情让我感觉现在人与人之间的诚信度存在很大的问题,虽然我们很真诚,但是因为目前很多的一些负面社会现象让大家之间存在了很大的戒备心理。
我希望大家之间都可以坦诚相待,虽然买卖双方存在利益关系,但是我更希望大家之间多一点信任。
呼吁一下哈,呵呵,志同道合者可以给我多顶顶帖子-------如果是做浮雕的,最好选择多头小功率雕刻机,这样既可以提高工作效率,又节约电费、绿色环保,大家一定要提倡节约环保意识哦!第三,要根据工艺要求的装夹方式来确定台面。
如果是做浮雕的,那台面选择使用普通台面的即可(即将工件放上后使用夹具夹持),因为浮雕加工单个工件的时间会比较长,不必频繁的更换原材料。
如果是做门板、橱柜板加工的,最好选择吸附台面,因为这种加工方式会经常上下料。
广告雕刻机与木工雕刻机的区别
许多用户关于广告雕刻机和木匠雕刻机混淆，有些厂家也拿着广告雕琢机作为木匠雕刻机来忽悠客户，导致客户不仅没有买到合适的机器同时还造成了一定的经济损失。
今天，就这两者之间的一些区别给大家分享一下，以便大家进行参考。
具体的区别是：1.从资料剖析，在广告职业用来雕刻刀般有pvc 亚克力芙蓉板等，这些原料都比较软，所以用1.5kw的主轴完全能够满意雕刻需求而木质资料一般都是密度板，复合板，实木板等质地比较硬，假如用1.5的简单造成动力缺乏，雕刀简单断，一般用2.2kw以上的主轴就能够。
2.从精度剖析，现在在市面上一般雕琢机都分丝杠雕刻机和齿条雕琢机，所谓丝杠雕刻机和齿条雕刻机中的丝杠和齿条，这主要是动力传送的方式，丝杠的又分导5和导10，丝杠的准确度相对齿条的来说比较准确，可是缺陷就是动力缺乏，雕刻速度慢，而齿条的动力足，雕刻精度也还能够所以木匠职业所用的雕琢机，大多数都是齿条传送的。
3.木工雕刻机主要用于木器加工，水晶，铜，铝，等。
使其更具美观价值。
木工雕刻机种类繁多，品牌也很多，从而导致价格参差不齐。
属于木器加工机械。
其分三种控制方式:一是所有的运算工作由电脑控制完成，雕刻机在工作时电脑处于工作状态，无法进行其它的排版工作，可能因电脑的误操作而造成废品;二是采用单片机的控制，雕刻机工作的同时可进行排版，但不能关闭电脑，可减少电脑误操作造成的废品;三是采用USB口传输数据，系统有着32M以上的内存容量，保存完文件即可完全脱离电脑、关闭电脑或进行其它排版，可大幅提高工作效率。
2.广告雕刻机俗称电脑雕刻机。
分为小功率雕刻机和大功率雕刻机两大类。
广告雕刻机常用雕刻:胸牌、建模、钢模、刻章、家具刻花、礼品、纪念品、工艺品、招牌、标牌制作、手板、打孔、印刷厂刀模、广告字切割、雕刻广告灯箱的制作等。
从功能上来看电脑雕刻机分为小功率雕刻机和大功率雕刻机两大类。
小功率雕刻机指的是雕刻电机功率较小的雕刻机(一般80-200W)，由于其雕刻电机功率较小，每次只能应用于切削面较少的精细加工。
