自动喷水灭火系统湿式、干式、预作用原理
干式,湿式,预作用自动灭火系统区别
自动喷水灭火系统是这类灭火设施的总称。
按洒水喷头的型式不同，有闭式系统和开式系统之分；按适用场所和工况不同，有湿式系统、干式系统、预作用系统、重复启闭预作用系统、干湿式交替系统和闭式自动喷水―泡沫联用灭火系统等多种系统；开式系统也有雨淋系统和开式自动喷水―泡沫联用灭火系统之分。
湿式、干式系统应在开放一只喷头后自动启动，预作用、雨淋系统应在火灾探测器动作报警时自动启动。
湿式系统，用于环境温度不低于4℃，且不高于70℃的场所；干式系统，用于环境温度低于4℃，或高于70℃的场所；预作用系统，用于系统处于准工作状态时，严禁管道漏水的场所；严禁系统误喷的场所；替代干式系统的场所；重复启闭预作用系统，用于灭火后必须及时停止喷水的场所；雨淋系统，用于火灾的水平蔓延速度快、闭式喷头的开放不能及时使喷水有效覆盖着火区域的场所；严重Ⅱ级场所；室内净空高度超过《喷淋规范》有关条文规定，且必须迅速扑救初期火灾的场所。
干式喷水灭火系统：干式喷水灭火系统是为了满足寒冷和高温场所安装自动灭火系统的需要，在湿式系统的基础上发展起来的。
该系统是由闭式喷头、管道系统、干式报警阀、报警装置、充气设备、排气设备和供水设备等组成。
其管路和喷头内平时没有水，只处于充气状态，故称之为干式系统或干管系统。
干式喷水灭火系统的主要特点是在报警阀后管路内无水，不怕冻结，不怕环境温度高。
因此，该系统适用于环境温度低于4℃和高于70℃的建筑物和场所。
干式喷水灭火系统与湿式喷水灭火系统相比，因增加一套充气设备，且要求管网内的气压要经常保持在一定范围内，因此，管理比较复杂，投资较大。
在喷水灭火速度上不如湿式系统来得快。
预作用喷水灭火系统：预作用系统是将火灾自动探测报警技术和自动喷水灭火系统有机地结合起来，对保护对象起了双重保护作用。
预作用系统由闭式喷头、管道系统、雨淋阀、火灾探测器、报警控制装置、充气设备、控制组件和供水设施部件组成。
这种系统平时呈干式，在火灾发生时能实现对火灾的初期报警，并立刻使管网充水将系统转变为湿式。
湿式预作用干式系统的工作原理
湿式预作用干式系统的工作原理
1.湿式系统
湿式系统是一种将水直接供应到喷头的系统。
它主要包括水泵、水箱、管道网络和喷水喷头。
当火灾发生时，火灾探测器将信号发送至控制盘，
控制盘会启动水泵，将水从水箱中抽出，通过管道网络输送到喷水喷头。
喷水喷头会将水雾喷洒到火灾区域，通过冷却和隔离的作用，阻止火势蔓延。
2.预作用系统
预作用系统是一种先干预灭火的系统，在检测到火灾之前提前引入干
粉或气体灭火剂。
它主要包括检测装置、控制盘、灭火剂储存容器和喷头。
当火灾发生时，检测装置会发送信号给控制盘，控制盘会打开灭火剂储存
容器，将干粉或气体灭火剂引入喷头，从而形成一个预先灭火的防护层。
当火灾进一步发展时，喷头将喷射干粉或气体灭火剂，进行灭火。
3.干式系统
干式系统是一种适用于低温环境的灭火系统。
它的工作原理与湿式系
统类似，但是不使用水，而是使用干粉作为灭火剂。
其主要包括水泵、空
气压缩机、水箱、干粉储存罐、配管和喷头。
当火灾发生时，火灾探测器
向控制盘发送信号，控制盘会打开空气压缩机，通过压缩空气将干粉从储
存罐中引入管道系统，然后通过喷头喷洒到火灾区域，实现灭火的目的。
总结：
湿式系统适用于防火等级较低的场所，如普通办公室、商业楼等。
预
作用系统可以在火灾发生前进行干预灭火，适用于对灭火速度有要求的场
所，如机房、数据中心等。
干式系统适用于低温场所和对水敏感的场所，如冷库、电子设备仓库等。
这三种系统各有优缺点，根据实际情况选择合适的系统可以提高火灾的防控能力。
消防工程解读干式、雨淋、湿式、预作用灭火系统的区别
消防工程解读干式、雨淋、湿式、预作用灭火系统的区别一、湿式系统1.工作原理：2.种类：闭式自动喷水灭火系统3.组成：闭式喷头、管道系统、湿式报警阀和供水设备。
4.特点：结构简单、灭火速速快、控火效率高、范围广、系统施工较为简单。
5.适用范围：适合在温度不低于4℃且不高于70℃的环境中使用。
湿式系统在准工作状态时，由消防水箱或稳压泵、气压给水设备等稳压设施维持管道内的充水压力。
发生火灾时，在火灾温度的作用下，闭式喷头的热敏元件动作，喷头开启并开始喷水。
此时，管网中的水由静止变为流动，水流指示器动作送出电信号，在火灾报警控制器上显示某一区域喷水的信息。
由于持续喷水泄压造成湿式报警阀的上部水压低于下部水压。
在压力差的作用下，原来处于关闭状态的湿式报警阀自动开启。
此时，压力水通过湿式报警阀流向官网，同时打开通向水力警铃的通道，延迟器充满水后，水力警铃发出声响警报，高位消防水箱流量开关或系统官网的压力开关动作并输出信号直接启动供水泵。
供水泵投入运行后，完成系统的启动过程。
二、干式系统1.种类：闭式自动喷水灭火系统2.组成：闭式喷头、管网、干式报警阀、充气设备、报警装置和供水设备。
3.特点：造价高、灭火效率低于湿式系统、有特殊用途。
4.适用范围：适用于环境温度低于4℃或高于70℃的场所，如不采暖的地下停车场、冷库等等5.工作原理：干式系统在准工作状态时，由消防水箱或稳压泵、气压给水设备等稳、压设施维持干式报警阀入口前管道内的充水压力，报警阀出口后的管道内充满有压气体（通常采用压缩空气），报警阀处于关闭状态。
发生火灾时，在火灾温度的作用下，闭式喷头的热敏元件动作，闭式喷头开启，使干式阀的出口压力下降，加速器动作后促使干式报警阀迅速开启，管道开始排气充水，剩余压缩空气从系统最高处的排气阀和开启的喷头处喷出。
此时，通向水力警铃和压力开关的通道被打开，水力警铃发出声响警报，高位消防水箱流量开关或管网压力开关动作并输出启泵信号，启动系统供水泵；管道完成排气充水过程后，开启的喷头开始喷水。
干式,湿式,预作用雨淋阀区别
雨淋阀与湿式报警阀得区别雨淋阀与湿式阀最大得区别在阀组后端管网得工作状态，正常情况下雨淋阀后得管网就是没有水得且一般配得都就是开式喷头，湿式阀后端管网有水压一般配得就是闭式喷头自动喷水灭火系统分为开式(也叫雨淋)与闭式系统民用建筑大多都为湿式系统，闭式系统又分为湿式、干式、干湿式、预作用、重复启闭预作用（也叫循环系统）。
用在湿式系统上得叫湿式报警阀，依次为干式报警阀、与作用报警阀等等开式系统（也叫雨淋系统）分为水喷雾细水雾水幕系统，用在开式系统上得叫雨淋报警阀，与水雾喷头、细水雾喷头、水幕喷头组合就形成了水喷雾系统、细水雾系统、水幕系统;用在预作用与循环系统上得叫预作用阀，国内大多用雨淋阀代替。
湿式报警阀与雨淋报警阀得主要区别就就是系统处于准工作状态时得情况，闭式得报警阀就是常开得，喷头喷水后不需要再打开报警阀；而雨淋报警阀就是常闭得，需要与火灾自动报警系统联动，火警信号确认后（收到两级与门报警信号），打开雨淋阀（通过传动管上得电磁阀），压力开关动作（需要稳压装置提供压力，电磁阀打开后，压力开关动作），启动消防水泵，喷头喷水灭火。
1．湿式报警阀用于湿式喷水灭火系统。
它得主要功能就是：当喷头开启时，湿式阀能自动打开，并使水流入水力警铃发出报警信号。
2．雨淋阀用于雨淋喷水灭火系统、预作用喷水灭火系统、水幕系统与水喷雾灭系统。
这种阀得进口侧与水源相连，出口侧与系统管路与喷头相连，一般为空管，仅在预作用系统中充气。
雨淋阀得开启由各种火灾探测装置控制。
湿式报警阀与雨淋报警阀得区别自动喷水灭火系统分为开式(也叫雨淋)与闭式系统民用建筑大多都为湿式系统，闭式系统又分为湿式、干式、干湿式、预作用、重复启闭预作用（也叫循环系统）。
用在湿式系统上得叫湿式报警阀，依次为干式报警阀、与作用报警阀等等开式系统（也叫雨淋系统）分为水喷雾细水雾水幕系统，用在开式系统上得叫雨淋报警阀，与水雾喷头、细水雾喷头、水幕喷头组合就形成了水喷雾系统、细水雾系统、水幕系统;用在预作用与循环系统上得叫预作用阀,国内大多用雨淋阀代替。

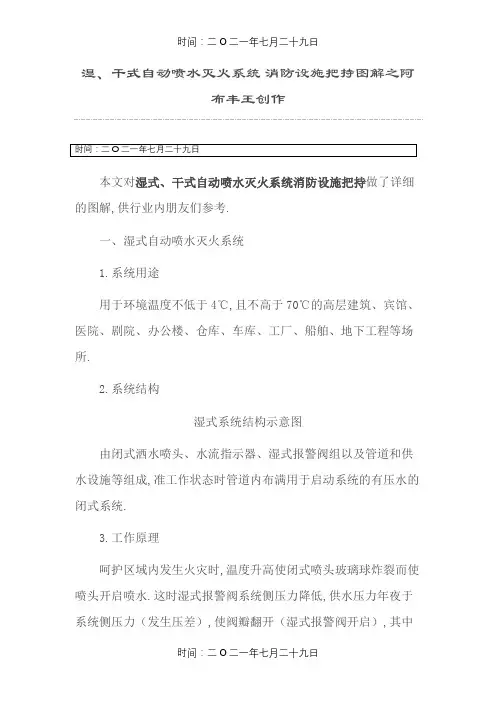

湿、干式自动喷水灭火系统图解
湿、干式自动喷水灭火系统消防设施把持图解之阿布丰王创作本文对湿式、干式自动喷水灭火系统消防设施把持做了详细的图解,供行业内朋友们参考.一、湿式自动喷水灭火系统1.系统用途用于环境温度不低于4℃,且不高于70℃的高层建筑、宾馆、医院、剧院、办公楼、仓库、车库、工厂、船舶、地下工程等场所.2.系统结构湿式系统结构示意图由闭式洒水喷头、水流指示器、湿式报警阀组以及管道和供水设施等组成,准工作状态时管道内布满用于启动系统的有压水的闭式系统.3.工作原理呵护区域内发生火灾时,温度升高使闭式喷头玻璃球炸裂而使喷头开启喷水.这时湿式报警阀系统侧压力降低,供水压力年夜于系统侧压力（发生压差）,使阀瓣翻开（湿式报警阀开启）,其中一路压力水流向洒水喷头,对呵护区洒水灭火,同时水流指示器陈说起火区域；另一路压力水通过延迟器流向水力警铃,发出继续铃声报警,报警阀组或稳压泵的压力开关输出启动供水泵信号,完成系统启动.系统启动后,由供水泵向开放的喷头供水,开放喷头按不低于设计规定的喷水强度均匀喷水,实施灭火.4.系统工作流程图湿式灭火系统举措流程图5.系统各部件构成及用途5.1湿式报警阀湿式报警阀是只允许水双方向流入喷水系统并在规定流量下报警的一种单向阀.它在系统中的作用为：接通或关断报警水流,喷头举措后报警水流将驱动水力警铃和压力开关报警；防止水倒流.湿式报警阀阀工作原理如图下图所示.湿式报警阀组工作原理如图所示,在伺应状态下,由于旁路管和赔偿器在供水压力摆荡的情况下可使阀瓣上部水压年夜于其下部水压,同时在结构上阀瓣上承压面比下承压面面积年夜约15％,故可有效地防止因水压摆荡翻开阀瓣而形成误报警.当发生火灾使喷头举措喷水而造成系统侧水压下降,而旁路管的节流作用不能立即使系统侧压力与供水侧压力平衡,这个压力差就将阀瓣翻开并向已开启的喷头连续供水,实施灭火.5.2延迟器延迟器是容积式部件,它可以消除自动喷水灭火系统因水源压力摆荡和水流冲击造成误报警.功能特点1)最年夜工作压力：1.2MPa2)报警停止后,延迟器内水排空时间≤5min3)报警延迟时间5～90s4)当湿式报警阀因压力摆荡瞬时开放时,水首先进入延迟器,这时由于进入延迟器的水量很少,会很快经延迟器底部排水口排出,水就不会进入水力警铃或压力开关,从而起到防止误报警的作用.5.3压力开关压力开关装置在延迟器上部,将水压信号变换成电讯号,从而实现电动报警或启动消防水泵.结构外形压力开关外形功能特点1)最年夜工作压力：1.2MPa2)最小举措压力：0.05MPa3)压力可调范围:0.025～0.125MPa,本压力开关一般调为0.05MPa5.4水力警铃水力警铃是水流过湿式报警阀使之启动后,能发作声响的水力驱动式报警装置,适用于湿式、干式报警阀及雨淋阀系统中.它装置在延迟器的上部.当喷头开启时,系统侧排水口放水后5～90s内,水力警铃开始工作.结构外形水力警铃结构功能特点1）最年夜工作压力：1.2MPa2）驱动压力：≥0.05MPa3）警铃喷嘴进口压力为0.05MPa时,平均响度值不低于70dB(A)4）警铃喷嘴进口压力≥0.2MPa时,距铃3m外的响度平均值≥85dB(A)试验把持翻开湿式报警阀管路中的报警试验阀,或翻开设置在喷淋管路系统末真个试验装置对水力警铃进行试验.工程设计要求1）所有自动喷淋系统均应装置水力警铃2）进入水力警铃的水流应经过滤,以防梗塞,过滤器可装置在湿式报警阀旁侧报警管路上.5.5水流指示器：一般装置在配水干管上,是靠管内压力水流动的推力而举措,从而推动微动开关发出报警信号,从而起到检测和指示报警区域的作用.另外,也可与系统的其它组成部件联动,可控制消防泵的开启举措.结构外形水流指示器结构工作原理在自动喷水灭火系统中,水流指示器是一种把水的流动转换成电信号报警的部件,它的电气开关可以导通电警铃,也可直接启动消防水泵供水灭火.延时型水流指示器可克服由于水源摆荡引起的误举措,给延时电路供电,经过预设的时间后,延时继电器举措,通过一组无源常开触点发出报警信号.功能特点1）灵敏度：①不报警流量≤15L/min②报警流量>15L/min、≤37.5L/min2）开关接点容量：交流220V2A;直流24V3A.3）延时型水流指示器可在2～60s范围内调节延时时间.4）适用场所：适用于湿式、干式、预作用系统中.装置调整1）水流指示器建议在设计装置位置时应考虑装置把持方便.2）装置时应注意水流方向,其举措方向和水流方向一致；水流指示器应有明显的水流箭头.切不成装反方向.3）水流指示器的工作参数是预先调定的,因此,装置时应防止剧烈碰橦,以免损坏工作部件,使预先调定的工作参数发生漂移.4）若水流指示器不举措,可适当调节调节螺母,使水流指示器举措.若水流指示器有渗漏,可拧紧并帽,将O形密封圈压紧即可.水流指示器装置图5.6闭式洒水喷头由喷头体、溅水盘、感温玻璃球、释放和密封机构组成的,在热的作用下,在预定的温度范围内自行启动,并按设计的洒水形状和流量洒水的一种喷水装置.但针对鉴定站的工作特点,主要用于教学、演示及实际把持考试,所以用电磁阀取代了闭式洒水喷头.这一点希望在教学过程中给年夜家讲清楚,不要造成误解.6把持说明6.1系统把持6.1.1关闭系统主供水阀（湿式报警阀进口端信号蝶阀）、末端试验阀.6.1.2翻开系统排水阀（湿式报警阀排水阀）,排出系统侧管网水.水排尽后关闭系统排水阀.6.1.3翻开区域信号阀.6.1.4.缓慢翻开主供水阀向系统供水,逐步翻开所有呵护区域的末端试验阀,直到有稳定的水流从末端试验阀流出,关闭末端试验阀.6.1.5翻开报警控制阀,检查延迟器下漏水接头是否滴水,检查水力警铃是否发出响声.若滴水,关闭主供水阀,检查湿式报警阀,按装置注意事项把持.若警铃不响,关闭报警控制阀,检修警铃.a.检查湿式报警阀检查阀座的环形槽和小孔,不允许积存泥沙和污物,需要时进行清洗.阀座密封面应平整,无碰伤和压痕,需要时应修理或更换.检查阀瓣是否正常转动、复位,需要时更换弹簧.检查赔偿器孔口是否梗塞,运动件是否灵活,需要时进行清洗.b.检修水力警铃警铃故障原因是控制口阻塞,或铃锤机构被卡住,或铃锤撞坏.须拆下喷嘴、叶轮及铃锤组件,进行冲刷,重新装合使叶轮转动灵活.6.1.6.将主供水阀完全翻开.6.1.7.记录报警阀压力值.6.1.8.确认所有阀在他们正常开启位置.（主供水阀和报警控制阀常开,其余球阀常闭.）6.1.9.系统处于伺服状态.6.2试验把持7、维修调养7.1湿式报警阀报警阀及其附件应每半年检查和试验一次,以保证其能平安可靠地进行工作.1）检查阀瓣上的橡胶密封垫密封概况,该概况应清洁无损伤,否则应清洗或更换.2)检查阀座的环形槽和小孔,不允许积存泥沙和污物,需要时进行清洗.阀座密封面应平整,无碰伤和压痕,需要时应修理或更换.3)若有水不竭从延迟器排水口流出,标明阀瓣密封不严,应检修.4)检查延迟器的漏水接头,需要时进行清洗,使其疏通.5)检查水力警铃传动件的灵活性,确保其运动无阻碍.6)检查过滤器,需要时进行清洗.7.2延迟器延迟器在使用中一般不会有故障,但如果有脏物进入水源或管道内,积聚在延迟器内就会破坏延迟器的正常工作.因此建议对延迟器按期进行检查,防止延迟器的孔有异物梗塞.7.3压力开关压力开关装置完毕后应检查其举措可靠性,根据GB50084等相关标准或主管部份要求按期检查（推荐每三个月试验一次,或更频繁）.7.4水力警铃每季度都应对水力警铃进行一次检查：1）开动警铃检查一下它的声音是否响亮,任何故障都应立即排除.2）清理报警管路上的过滤器.3）拆下铃壳,完全清除脏物和泥沙,依次重新将铃壳与垫片装置起来.4）拆下水轮上的漏水接头,清洗其中集聚的污物.7.5水流指示器水流指示器不举措,可适当调节调节螺母,使水流指示器举措.若水流指示器有渗漏,可拧紧并帽,将O形密封圈压紧即可.8.装置注意事项8.1湿式报警阀装置环境温度不应小于4℃,且不高于70℃,以免结冰；另阀不能装置在含腐蚀介质等有可能使阀损坏区域.8.2呵护区的环境温度不应小于4℃,且不高于70℃,否则因结冰或气化使玻璃球破裂发生误喷.8.3不能人为对玻璃球加热,否则因璃球破裂发生误喷.8.4防止对喷头施加涂层、镀层、覆盖层碰撞溅水盘,否则喷头体或溅水盘变形造成布水状态被破坏使喷头不能有效灭火或控火.8.5更换喷头时新喷头必需与原喷头型号规格完全一致,不允许用塞头或堵头取代喷头.检查喷头是否完好,玻璃球有无破损,且用专用扳手进行更换,使用扳手扳拧洒水喷头时,应保证扳手作用面与洒水喷头扳拧面完整地接触,不应只接触部份扳拧面,在扳紧过程中扳手作用面始终接触洒水喷头扳拧面,并防扳手跌落,砸坏洒水喷头溅水盘.8.6装置报警阀之前要冲刷供水管路,使其内部清洁无污物.小心生料带、混合物或其它物质进入阀或任何接管或阀开口处.8.7清洗时不得采纳对橡胶有损害的化学清洗剂；更换时应换上相同型号的密封垫,以防发生密封问题.二、干式自动喷水灭火系统1.系统用途用于环境温度低于4℃,或高于70℃的场所.如南方地域、冷库、蒸汽机房等2.系统结构干式系统结构示意图干式系统由闭式洒水喷头、水流指示器、干式报警阀组,以及管道和供水设施等组成,而且配水管道内布满用于启动系统的有压气体.3.工作原理呵护区域内发生火灾时,温度升高使闭式喷头玻璃球炸裂而使喷头开启释放压力气体.这时干式报警阀系统侧压力降低,供水压力年夜于系统侧压力（发生压差）,使阀瓣翻开（干式报警阀开启）,其中一路压力水流向洒水喷头,对呵护区洒水灭火,水流指示器陈说起火区域,另一路压力水通过延迟器流向水力警铃,发出继续铃声报警,报警阀组或稳压泵的压力开关输出启动供水泵信号,完成系统启动.系统启动后,由供水泵向开放的喷头供水,开放喷头按不低于设计规定的喷水强度均匀喷水,实施灭火.4.系统各部件构成及用途4.1干式报警阀4.1.1干式报警阀结构及装置示意图如下图所示4.1.2干式报警阀工作原理：无加速器的干式报警阀工作原理4.1.3主阀结构主阀由阀体、内座圈、外座圈、阀瓣组件、阀盖等零部件组成（见上图）.阀瓣组件和内外座圈将主阀分为三个部份,即上腔、中间腔和下腔.上腔为关闭的阀瓣以上部份的阀腔,与系统管网相连,充有压力气体；中间腔为关闭的阀瓣与内、外座圈围成的环状空间,因阀瓣同时封闭外座圈和内座圈,所以中间腔既不与上腔相通,又不与下腔相通,而通过孔道与年夜气相通；下腔为关闭的阀瓣以下部份的阀腔,与供水侧管道相连,充有压力水.阀瓣关闭时,下腔压力水对阀瓣的作用面积小于上腔压力气体对阀瓣的作用面积,这二者的比即为差动比.本厂生产的干式阀差动比约为1:5.即可认为,只需供水压1/4的充气压,便能克服水压发生的推力,将阀瓣封闭.根据差动比,对比分歧的供水压力,下表给出合适的充气压力.4.1.3.1阀瓣组件阀瓣组件是干式报警阀主阀的重要部件,由阀瓣体、阀瓣密封垫、压板、扣爪、拉簧等零件组成,如下图所示,起着密封阀门的作用.主阀结构示意图阀瓣密封垫,是组件中的关键零件,因为它同时对外座圈和内座圈进行密封,必需保证其内外圈概况光滑,无斑驳、划痕、脏物等影响密封性能的缺陷,而且必需保证与之结合的内外座圈概况平整、光洁.当密封垫因损伤而更换时,必需换上由本公司提供的相同型号的密封垫,以防发生密封问题.扣爪和拉簧的作用是防止阀瓣开启后自动复位,特殊的结构保证扣爪只能逆时针转动一定角度.当阀瓣在水压力的作用下开启时,扣爪前端（上部）碰在体外复位机构复位轴上,扣爪逆时针转动以遁藏复位轴,其实无妨碍阀瓣运动；当阀瓣因自重回落时,扣爪前端（下部）同样会碰在复位轴上,因扣爪不能顺时针转动,故复位轴将阻止阀瓣继续回落,防止阀瓣自动复位.压板和螺栓是用来紧固密封垫和阀瓣体的.在拆换密封垫时,必需保证压板平整,不得使之受损变形,其实不得粘有脏物,同时必需保证密封垫和阀瓣体连接面平整,光洁.4.1.3.2体外防复位机构体外防复位机构可使干式报警阀开启后,干式报警阀一直处于开启位置,防止复位.复位把持如下：将手柄旋转至槽口方向,向外拉出,阀瓣即可复位.注：阀瓣复位后,应向内推手柄并旋转至防复位状态(下图).体外防复位结构4.2压力开关压力开关装置在延迟器上部,将水压信号变换成电讯号,从而实现电动报警或启动消防水泵.结构外形压力开关外形功能特点1)最年夜工作压力：1.2MPa2)最小举措压力：0.05MPa3)压力可调范围:0.025～0.125MPa,本压力开关一般调为0.05MPa4.3水力警铃水力警铃是水流过湿式报警阀使之启动后,能发作声响的水力驱动式报警装置,适用于湿式、干式报警阀及雨淋阀系统中.它装置在延迟器的上部.当喷头开启时,系统侧排水口放水后5～90s内,水力警铃开始工作.结构外形水力警铃结构功能特点1）最年夜工作压力：1.2MPa2）驱动压力：≥0.05MPa3）警铃喷嘴进口压力为0.05MPa时,平均响度值不低于70dB(A)4）警铃喷嘴进口压力≥0.2MPa时,距铃3m外的响度平均值≥85dB(A)试验把持翻开湿式报警阀管路中的报警试验阀,或翻开设置在喷淋管路系统末真个试验装置对水力警铃进行试验.工程设计要求1）所有自动喷淋系统均应装置水力警铃2）进入水力警铃的水流应经过滤,以防梗塞,过滤器可装置在湿式报警阀旁侧报警管路上.4.4水流指示器：一般装置在配水干管上,是靠管内压力水流动的推力而举措,从而推动微动开关发出报警信号,从而起到检测和指示报警区域的作用.另外,也可与系统的其它组成部件联动,可控制消防泵的开启举措.结构外形水流指示器结构工作原理在自动喷水灭火系统中,水流指示器是一种把水的流动转换成电信号报警的部件,它的电气开关可以导通电警铃,也可直接启动消防水泵供水灭火.延时型水流指示器可克服由于水源摆荡引起的误举措,给延时电路供电,经过预设的时间后,延时继电器举措,通过一组无源常开触点发出报警信号.功能特点1）灵敏度：①不报警流量≤15L/min②报警流量>15L/min、≤37.5L/min2）开关接点容量：交流220V2A;直流24V3A.3）延时型水流指示器可在2～60s范围内调节延时时间.4）适用场所：适用于湿式、干式、预作用系统中.装置调整1）水流指示器建议装置,设计装置位置时应考虑装置把持方便.2）装置时应注意水流方向,其举措方向和水流方向一致；本公司的水流指示器有明显的水流箭头.切不成装反方向.3）水流指示器的工作参数是预先调定的,因此,装置时应防止剧烈碰橦,以免损坏工作部件,使预先调定的工作参数发生漂移.4）若水流指示器不举措,可适当调节调节螺母,使水流指示器举措.若水流指示器有渗漏,可拧紧并帽,将O形密封圈压紧即可.水流指示器装置图闭式洒水喷头由喷头体、溅水盘、感温玻璃球、释放和密封机构组成的,在热的作用下,在预定的温度范围内自行启动,并按设计的洒水形状和流量洒水的一种喷水装置.但针对鉴定站的工作特点,主要用于教学、演示及实际把持考试,所以用电磁阀取代了闭式洒水喷头.这一点希望在教学过程中给年夜家讲清楚,不要造成误解.5.系统装置、调试5.1装置、调试干式自动喷水灭火系统的装置应由通过专业培训、考核合格,并经审核批准的施工步队和人员承当.5.1.1自动喷水灭火干式系统的装置应符合GB50281-2005《自动喷水灭火系统施工及验收规范》的要求.5.1.2干式报警阀、水流指示器、排气阀、喷头装置应在系统管网试压、冲刷合格后进行.5.1.3管网装置完毕后,应对其进行强度试验、严密性试验和冲刷.5.1.4干式阀应设置在无冰冻危险的环境中,要求装置场所采光充分,采暖良好,有足够的装置空间.5.1.5干式阀宜设置在平安及易于把持的地址,阀座法兰距空中高度宜为1.2m左右.5.1.6将干式阀装置于管网系统之前,应清洗供水管网,保证供水管网干净、无异物.5.1.7拆下阀盖、阀盖密封垫,检查阀瓣举措是否灵活.确认举措灵活后,装好阀盖密封垫和阀盖.5.1.8将干式报警阀装置在系统中,下端与供水管道相连,上端与系统喷淋管网相连.若需进行干式报警阀系统管道装置,应按图2.1系统图进行.注意：干式报警阀必需直立装置.建议干式阀两侧距墙不小于0.5m,正面距墙不小于1.5m,所有排水口均采用排水办法.5.1.9干式报警阀装置及调试具体步伐如下：1)关闭系统主供水阀.2)清洁干式报警阀上、下法兰连接面.将阀下端与供水管道相连,上端与系统喷淋管网的配水干管相连,装置在系统中.注意：阀体法兰连接面及相配的法兰面、密封垫均应清洁无杂物；拧紧连接螺栓时应交错均匀地进行.3)关闭干式阀管网中的所有阀门.4)翻开系统主排水阀,检查试铃阀和所有系统辅助排水阀.更换已举措过的喷头（此步伐在喷头举措后方进行）.翻开末端试水阀,使系统与年夜气相通.在排水和预注水时,末端试水阀仍然坚持开启.5)将系统所有积水排尽,关闭系统所有辅助排水阀,但末端试水阀和系统主排水阀仍然坚持开启.6)确定积水排尽、系统无压力后,拉体外防复位机构手柄使阀瓣复位,然后将其旋至防复位状态.7)在冷凝水排水阀关闭状态下,旋下预注水堵头.把水缓慢注入阀腔,当注水口水溢出时,停止注水.ZSFC100干式阀注水量约为7.5升.8)翻开冷凝水排水阀,排去过剩的水,直到阀体不再向外排水为止.9)关闭冷凝水排水阀,旋上预注水堵头.10)通过自动滴水阀检查渗漏状况：a.如果渗漏水量很少（≤3mL/min）或没有,说明阀瓣密封状况良好,可继续进行以下步伐.b.如果渗漏水量很多,说明阀瓣密封欠好,使水经过外座圈进入了中间室.此时,应开启阀盖进行修理.通常本公司所有阀门在出厂前均进行了该项密封性能试验,如呈现密封不良,最年夜的可能是阀瓣密封垫损坏或有异物,此时应立即更换或清洗.拆下阀盖和阀盖密封垫,仔细检查内座圈、外座圈、阀瓣密封垫和阀内腔如有异物进行清洗.清洗时注意：不能使用对密封垫橡胶资料有损坏的清洁剂,不能损坏密封垫,同时不能划伤内、外座圈密封面.如密封垫有损坏请更换.再装置阀盖和密封垫.注：拧紧螺栓时应交错均匀地进行.c.若呈现其它问题,请及时与供货商联系.修理完毕后,重新按8）～10）步伐进行把持.11)关闭系统末端试水阀.12)如果系统装置了加速器,按加速器说明书清理加速器.清理时,可以同时进行系统充气加压.13)翻开供气阀,给系统加压.如果系统配有气压维持装置,请参考其使用说明书.注意：当系统压力升到0.07MPa时,逐个翻开辅助排水阀,以便用压缩气体把系统管网中较低位置的存水吹除.当辅助排水阀吹出的完全为空气,可关闭排水阀门.14)继续向系统中充气,直到气压暗示值到达规定的压力值为止.15)观察自动滴水阀检查干式阀渗漏情况.a.若无水泄漏,说明阀密封良好,继续进行以下步伐.b.若有水泄漏,说明阀瓣密封欠好.必需重新拆开阀盖,进行检查,修理或更换.处置完毕后,要重新进行4）～15）步伐的把持.16)若系统装置了加速器,按加速器说明书试验其举措.为了防止干式阀误举措,必需在干式阀供水之前进行加速器试验.17)开启主排水阀.缓慢开启主供水阀,给系统供水.当有水从主排水口排出时,缓慢关闭主排水阀.18)进行主排水试验（见主排水试验法式）.19)开启试铃阀,进行报警试验（见报警试验法式）.20)试验胜利后,采纳加铅封、加锁住或其它办法,确保报警截止阀和主供水阀处于常开状态.此时,系统即可投入使用.5.2验收试验在干式系统装置完毕后,主管部份验收之前,必需进行主排水试验、报警试验和系统功能试验,考察供水侧管道的装置质量、系统设计是否合理.试验时应作好试验记录.5.3干式系统功能试验本试验的目的是通过模拟喷头举措,考察系统举措功能.注意：因为试验时管网要注水,故本试验应在5℃以上的环境温度中进行.建议该试验在温暖季节进行.在进行试验之前,应先翻开主排水阀,排水以冲刷供水管路,保证供水清洁.若供水管路上有消火栓则可翻开消火栓进行管道冲刷.干式系统功能试验步伐如下：。

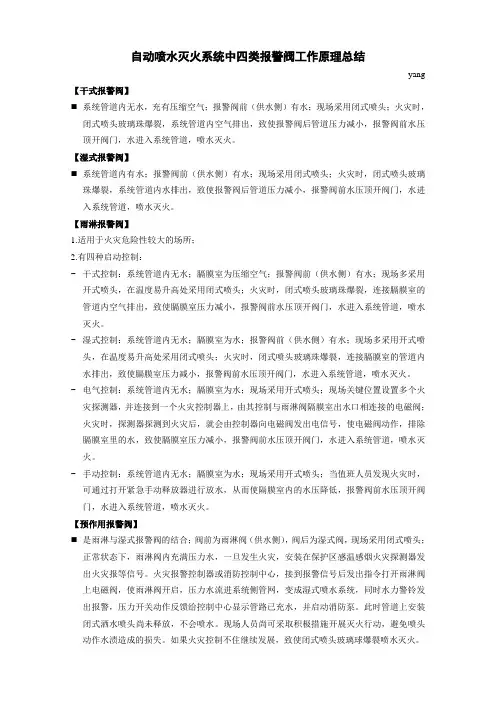

自动喷水灭火系统中四类报警阀工作原理总结
自动喷水灭火系统中四类报警阀工作原理总结yang 【干式报警阀】⏹系统管道内无水，充有压缩空气；报警阀前（供水侧）有水；现场采用闭式喷头；火灾时，闭式喷头玻璃珠爆裂，系统管道内空气排出，致使报警阀后管道压力减小，报警阀前水压顶开阀门，水进入系统管道，喷水灭火。
【湿式报警阀】⏹系统管道内有水；报警阀前（供水侧）有水；现场采用闭式喷头；火灾时，闭式喷头玻璃珠爆裂，系统管道内水排出，致使报警阀后管道压力减小，报警阀前水压顶开阀门，水进入系统管道，喷水灭火。
【雨淋报警阀】1.适用于火灾危险性较大的场所；2.有四种启动控制：−干式控制：系统管道内无水；膈膜室为压缩空气；报警阀前（供水侧）有水；现场多采用开式喷头，在温度易升高处采用闭式喷头；火灾时，闭式喷头玻璃珠爆裂，连接膈膜室的管道内空气排出，致使膈膜室压力减小，报警阀前水压顶开阀门，水进入系统管道，喷水灭火。
−湿式控制：系统管道内无水；膈膜室为水；报警阀前（供水侧）有水；现场多采用开式喷头，在温度易升高处采用闭式喷头；火灾时，闭式喷头玻璃珠爆裂，连接膈膜室的管道内水排出，致使膈膜室压力减小，报警阀前水压顶开阀门，水进入系统管道，喷水灭火。
−电气控制：系统管道内无水；膈膜室为水；现场采用开式喷头；现场关键位置设置多个火灾探测器，并连接到一个火灾控制器上，由其控制与雨淋阀隔膜室出水口相连接的电磁阀；火灾时，探测器探测到火灾后，就会由控制器向电磁阀发出电信号，使电磁阀动作，排除膈膜室里的水，致使膈膜室压力减小，报警阀前水压顶开阀门，水进入系统管道，喷水灭火。
−手动控制：系统管道内无水；膈膜室为水；现场采用开式喷头；当值班人员发现火灾时，可通过打开紧急手动释放器进行放水，从而使隔膜室内的水压降低，报警阀前水压顶开阀门，水进入系统管道，喷水灭火。
【预作用报警阀】⏹是雨淋与湿式报警阀的结合；阀前为雨淋阀（供水侧），阀后为湿式阀，现场采用闭式喷头；正常状态下，雨淋阀内充满压力水，一旦发生火灾，安装在保护区感温感烟火灾探测器发出火灾报等信号。
湿、干式自动喷水灭火系统图解
湿、干式自动喷水灭火系统消防设施操作图解本文对湿式、干式自动喷水灭火系统消防设施操作做了详细的图解,供行业内朋友们参考。
一、湿式自动喷水灭火系统1、系统用途用于环境温度不低于4℃,且不高于70℃的高层建筑、宾馆、医院、剧院、办公楼、仓库、车库、工厂、船舶、地下工程等场所。
2、系统结构湿式系统结构示意图由闭式洒水喷头、水流指示器、湿式报警阀组以及管道与供水设施等组成,准工作状态时管道内充满用于启动系统的有压水的闭式系统。
3、工作原理保护区域内发生火灾时,温度升高使闭式喷头玻璃球炸裂而使喷头开启喷水。
这时湿式报警阀系统侧压力降低,供水压力大于系统侧压力(产生压差),使阀瓣打开(湿式报警阀开启),其中一路压力水流向洒水喷头,对保护区洒水灭火,同时水流指示器报告起火区域;另一路压力水通过延迟器流向水力警铃,发出持续铃声报警,报警阀组或稳压泵的压力开关输出启动供水泵信号,完成系统启动。
系统启动后,由供水泵向开放的喷头供水,开放喷头按不低于设计规定的喷水强度均匀喷水,实施灭火。
4、系统工作流程图湿式灭火系统动作流程图5、系统各部件构成及用途5、1湿式报警阀湿式报警阀就是只允许水单方向流入喷水系统并在规定流量下报警的一种单向阀。
它在系统中的作用为:接通或关断报警水流,喷头动作后报警水流将驱动水力警铃与压力开关报警;防止水倒流。
湿式报警阀阀工作原理如图下图所示。
湿式报警阀组工作原理如图所示,在伺应状态下,由于旁路管与补偿器在供水压力波动的情况下可使阀瓣上部水压大于其下部水压,同时在结构上阀瓣上承压面比下承压面面积大约15％,故可有效地防止因水压波动打开阀瓣而形成误报警。
当发生火灾使喷头动作喷水而造成系统侧水压下降,而旁路管的节流作用不能立即使系统侧压力与供水侧压力平衡,这个压力差就将阀瓣打开并向已开启的喷头连续供水,实施灭火。
5、2延迟器延迟器就是容积式部件,它可以消除自动喷水灭火系统因水源压力波动与水流冲击造成误报警。
干式、湿式、预作用式、雨淋式喷淋灭火系统详解!
干式、湿式、预作用式、雨淋式喷淋灭火系统详解！今天我们一起学习自动喷水灭火系统，通常我们也叫喷淋系统。
自动喷水灭火系统是一种在发生火灾时能自动打开喷头喷水灭火并同时发出火警信号的一种消防灭火设施。
与消火栓系统不同，消火栓灭火系统并不能自动灭火，需要消防人员进行灭火，而自动喷水灭火系统主要特征是通过加压设备将水送入管网中，到带有热敏元件的喷头处。
喷头在火灾的热环境中自动打开，开启洒水灭火，通常喷头下方的覆盖面积大约为12平方米。
自动喷水灭火系统的扑火效率非常高，初期火灾的灭火效率在97%以上。
如初期火灾发现及时灭火迅速，可以减少很多不必要的财产损失，甚至是人员伤亡。
以下是高层建筑或场所应设置自动灭火系统的地方。
有些地方是宜设置自动灭火系统，比如说一类高层建筑及其地下室和半地下室，二类高层建筑及其地下室和半地下室，高层民用建筑内的歌舞娱乐设施等，建筑高度大于100平方米的住宅建筑。
注意一下在我们的防火设计规范中，如果提到宜是必须的意思，是强制性规范。
自动喷水灭火系统的一般包括湿式自动喷水灭火，干式、预作用式以及雨淋式自动灭火系统。
我们通常根据管网中是否有水或者不同的喷头，将自动喷水灭火系统分为喷头常闭式的自动灭火系统和喷头常开式的自动灭火系统。
首先是湿式自动灭火系统，这一种是喷头常闭的灭火系统。
管网中充满着有压力的水，当建筑物发生火灾的时候，火点温度达到开启闭式喷头时，喷头就会出水灭火。
湿式自动喷水灭火系统的优点是灭火及时扑救效率高，但由于是湿式自动灭火系统中管网里一直都会充满有压的水，当发生渗漏的时候会破坏室内环境。
所以该系统只适用于室内环境温度在4度和70度之间的建筑物，如以过低的话可能会造成冰冻或泄露。
当发生火灾的时候喷头开启喷水灭火，同时报警阀和水流指示器开始动作，报警阀动作以后，一方面高位水箱开始供水，另一方面通知水力警铃和压力开关，消防控制室在收到火警后会去确认火警，确认无误后会打开消防联动设施，如切断电源打开消防水泵和防排烟设备等。
