传感器在手机中的应用
传感器集成化的例子
传感器集成化的例子
传感器集成化是指将多个不同类型的传感器整合到一个系统中，以实现更全面、多功能的感知和监测。
以下是一些传感器集成化的例子：
1.智能手机：
智能手机集成了多种传感器，如加速度计、陀螺仪、磁力计、光传感器和GPS等，用于实现方向感知、运动跟踪、环境光控制和位置定位等功能。
2.汽车驾驶辅助系统：
现代汽车配备了多种传感器，包括雷达、摄像头、超声波传感器和激光雷达等，用于实现自动驾驶、停车辅助、碰撞避免等功能。
3.智能家居系统：
智能家居系统集成了温度传感器、湿度传感器、运动传感器和声音传感器等，以实现智能温控、智能照明、安防监控等功能。
4.医疗设备：
医疗设备如健康手环、智能血压计集成了心率传感器、加速度计、血压传感器等，用于监测用户的健康状况。
5.工业生产监测系统：
在工业领域，传感器集成用于监测生产线上的温度、湿度、压力、流量等参数，以提高生产效率和质量。
6.环境监测系统：
用于城市环境监测的系统集成了空气质量传感器、噪音传感器、光照传感器等，用于实时监测环境状况。
7.农业智能化：
农业领域采用传感器集成化技术，通过土壤湿度传感器、气象传感器等监测农田状况，实现精准农业管理。
8.航空航天系统：
飞机和卫星系统中集成了各种传感器，如惯性导航传感器、气象雷达、红外线传感器等，用于导航、飞行控制和气象监测。
这些例子展示了传感器集成化在不同领域的应用，提高了系统的智能性和综合性能。
新型传感器在智能手机中的应用
新型传感器在智能手机中的应用智能手机作为我们日常生活中不可或缺的一部分，已经成为人们交流、工作、娱乐的重要工具。
随着科技的不断发展，新型传感器的应用也逐渐在智能手机中得到了广泛应用。
本文将介绍新型传感器在智能手机中的应用领域，并探讨其对我们日常生活带来的影响。
一、指纹传感器指纹传感器是一种用于识别指纹的传感器，通过对指纹进行扫描和匹配，可以用于解锁手机、支付验证等多种应用场景。
相比传统的密码锁或图案解锁，指纹传感器更加安全可靠。
用户只需将手指轻轻触碰指纹传感器，即可完成解锁，方便快捷。
二、环境光传感器环境光传感器可感知周围环境的光强度，并自动调节手机屏幕的亮度，以提供更加舒适的使用体验。
在强光环境下，传感器会增加屏幕亮度，以保证内容清晰可见；在暗光环境下，传感器会降低屏幕亮度，以节省电量并减少眼睛的疲劳感。
三、加速度传感器加速度传感器可以感知手机的加速度和重力变化，从而实现多种功能。
例如，当我们跳动手机时，加速度传感器会自动旋转屏幕的方向；在游戏中，加速度传感器可以用于体感控制，让玩家更加身临其境；此外，加速度传感器还可以用于健康监测，通过监测用户的步数和运动状态，实现计步、计算卡路里消耗等功能。
四、陀螺仪传感器陀螺仪传感器可以感知手机的旋转和方向变化，为手机提供姿态传感能力。
在游戏中，陀螺仪传感器可以用于实现更加精准的动作控制；在导航应用中，陀螺仪传感器可以提供更加准确的方向感知；同时，陀螺仪传感器还可以用于增强现实应用，实现与虚拟物体的交互。
五、心率传感器心率传感器可以通过手机与用户之间的接触，测量用户的心率，并提供实时心率监测和健康分析。
这对于关注健康的用户来说尤为重要。
心率传感器可以帮助我们了解自己的身体状况，及时发现异常情况，并采取相应的措施。
六、气压传感器气压传感器可以感知大气压力的变化，通过与GPS等技术相结合，实现高度测量和气象预报等功能。
例如，气压传感器可以用于追踪爬山高度，在户外探险中提供可靠的高度信息；同时，气压传感器还可以结合气象数据，为用户提供准确的天气预报，帮助用户合理安排日程。
传感器在手机中的应用ppt课件
电阻式触摸屏工作原理图
总结
触摸屏技术的发展趋势，具有专业化、多媒体化、 立体化和大屏幕化等特点。 随着信息社会的发展， 人们需要获得各种各样公共信息，以触摸屏技术为 交互窗 口的公共信息传输系统，通过采用先进的计 算机技术，运用文字、图像、音乐、解说、动画、 录像等多种形式，直观、形象地把各种信息介绍给 人们，给人们带 来极大的方便。我们相信，随着技 术的迅速发展，触摸屏对于科学技术的普及利用将 发挥重要的作用。
触摸屏的分类
按照触摸屏的工作原理和传输信息 的介质，我们把触摸屏分为四种，它们 分别为电阻式、电容感应式、红外线式 以及表面声波式。
电阻式触摸屏工作原理：
这种触摸屏利用压力感应进行控制。电阻触摸屏的主要部分 是一块与显示器表面非常配合的电阻薄膜屏，这是一种多层 的复合薄膜，它以一层玻璃或硬塑料 平板作为基层，表面涂 有一层透明氧化金属（透明的导电电阻）导电层，上面再盖 有一层外表面硬化处理、光滑防擦的塑料层、它的内表面也 涂有一层涂层、在他们 之间有许多细小的（小于1/1000英 寸）的透明隔离点把两层导电层隔开绝缘。 当手指触摸屏幕 时，两层导电层在触摸点位置就有了接触，电阻发生变化， 在X和Y两个方向上产生信号，然后送触摸屏控制器。控制 器侦测到这一接触并计算出 （X，Y）的位置，再根据模拟 鼠标的方式运作。这就是电阻技术触摸屏的最基本的原理。
触摸屏的发展需求：
❖ 随着多媒体的发展，人 们越来越多地谈到触摸 屏，因为触摸屏具有坚 固耐用、反应速度快、 节省空间、易于交流等 许多优点。利用这种技 术，我们用户只要用手 指轻轻地碰显示屏上的 图符或文字就能实现对 主机操作，从而使人机 交互更为直截了当。
触摸屏工作原理：
为了操作上的方便，人们用触摸屏来代替鼠标或 键盘。工作时，我们必须首先用手指或其它物体 触摸安装在显示器前端的触摸屏，然后系统根据 手指触摸的 图标或菜单位置来定位选择信息输入。 触摸屏由触摸检测部件和触摸屏控制器组成；触 摸检测部件安装在显示器屏幕前面，用于检测用 户触摸位置，接受后送触摸屏 控制器；而触摸屏 控制器的主要作用是从触摸点检测装置上接收触 摸信息，并将它转换成触点坐标，再送给CPU， 它同时能接收CPU发来的命令并加以执行。
传感器技术在智能手机中的应用
谢谢！
通过重力感应操控游戏
• 目前绝大多数智能手机和 平板电脑内置了重力传感 器，重力传感器在手机横 竖的时候屏幕会自动旋转， 在玩游戏可以代替上下左 右，比如说玩赛车游戏， 可以不通过按键，将手机 平放，左右摇摆就可以代 替模拟机游戏的方向左右 移动了。
光线传感器
• 光线感应器也叫做亮度感应器，是能够根据周围光亮明暗 程度来调节屏幕明暗的装置。很多平板电脑和手机都配备 了该感应器。一般位于手持设备屏幕上方，它能根据手持 设备目前所处的光线亮度，自动调节手持设备屏幕亮度， 来给使用者带来最佳的视觉效果。例如在黑暗的环境下， 手持设备屏幕背光灯就会自动变暗，否则很刺眼。 • 在手机中使用的光线传感器件一般是光敏三极管，也叫光 电三极管，光敏三极管有电流放大作用，光敏三极管与普 通半导体三极管一样，是采用半导体制作工艺制成的具有 NPN 或PNP 结构的半导体管。它在结构上与半导体三极 管相似，它的引出电极通常只有两个，也有三个的。
动作，并呈现在屏幕上。
什么是电容屏？
• 电容屏是一块四层复合玻 璃屏 • 玻璃屏的内表面和夹层各 涂一层ITO • 最外层是只有0.0015mm 厚的矽土玻璃保护层 • 夹层ITO涂层作工作面， 四个角引出四个电极 • 内层ITO为屏层以保证工 作环境。
电容式触摸屏在触摸屏四边均镀上狭长的电极，在导电体内 形成一个低电压交流电场。在触摸屏幕时，由于人体电场， 手指与导体层间会形成一个耦合电容，四边电极发出的电流 会流向触点，而电流强弱与手指到电极的距离成正比，位于 触摸屏幕后的控制器便会计算电流的比例及强弱，准确算出 触摸点的位置。
光线传感器
• 光敏三极管的结构如图所 示。为适应光电转换的要 求，它的基区面积做得较 大，发射区面积做得较小， 入射光主要被基区吸收。 和光敏二极管一样，管子 的芯片被装在带有玻璃透 镜金属管壳内，当光照射 时，光线通过透镜集中照 射在芯片上。
声学传感器在智能手机中的应用
声学传感器在智能手机中的应用智能手机作为现代人生活中不可或缺的工具，其功能日益强大，为我们的生活带来了极大的便利。
其中，声学传感器作为一项重要的技术，为智能手机的应用提供了更多可能性。
本文将介绍声学传感器在智能手机中的应用，并探讨其对我们生活的影响。
一、环境噪声检测与降噪声学传感器可以通过检测环境中的噪声水平，帮助智能手机实现环境噪声检测与降噪功能。
在我们使用手机进行通话或录音时，环境噪声会严重影响通话质量或录音效果。
声学传感器可以实时监测环境噪声的强度，并通过降噪算法对噪声进行抑制，使通话或录音更加清晰。
二、手势识别与操作声学传感器还可以用于手势识别与操作。
通过分析声音的频谱和波形，智能手机可以识别用户的手势动作，实现一系列操作。
例如，我们可以通过在空中划动手指来切换歌曲，或者通过敲击手机背面实现拍照。
这种无需触摸屏幕的操作方式，为用户带来了更加便捷的体验。
三、环境音频识别声学传感器在智能手机中的另一个应用是环境音频识别。
通过分析环境中的声音特征，智能手机可以识别出当前所处的环境，例如餐厅、公园、办公室等。
这种功能可以为用户提供更加智能化的服务。
例如，当手机识别出用户在餐厅时，可以自动调整手机的音量和铃声模式，以适应环境。
当手机识别出用户在办公室时，可以自动切换为静音模式，避免打扰他人。
四、声音导航与定位声学传感器还可以用于声音导航与定位。
通过分析环境中的声音反射和传播路径，智能手机可以判断用户所处的位置，并提供声音导航服务。
例如，当用户在陌生的城市中行走时，智能手机可以通过声音指引用户前进的方向，帮助用户找到目的地。
这种声音导航与定位的功能，为用户提供了更加直观和便捷的导航体验。
五、声音健康监测声学传感器还可以用于声音健康监测。
通过分析用户的语音和呼吸声，智能手机可以监测用户的健康状况。
例如，智能手机可以通过分析用户的语音特征，判断用户是否患有喉咙疾病。
智能手机还可以通过分析用户的呼吸声，判断用户的呼吸频率和深度，提醒用户注意呼吸健康。

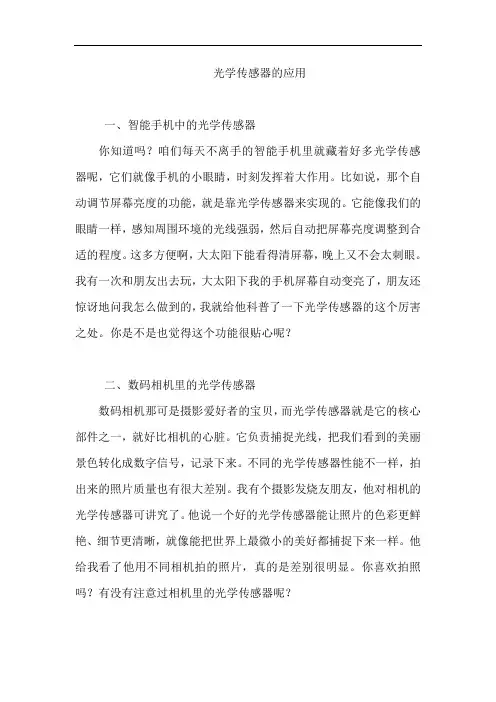

光学传感器的应用
光学传感器的应用一、智能手机中的光学传感器你知道吗？咱们每天不离手的智能手机里就藏着好多光学传感器呢，它们就像手机的小眼睛，时刻发挥着大作用。
比如说，那个自动调节屏幕亮度的功能，就是靠光学传感器来实现的。
它能像我们的眼睛一样，感知周围环境的光线强弱，然后自动把屏幕亮度调整到合适的程度。
这多方便啊，大太阳下能看得清屏幕，晚上又不会太刺眼。
我有一次和朋友出去玩，大太阳下我的手机屏幕自动变亮了，朋友还惊讶地问我怎么做到的，我就给他科普了一下光学传感器的这个厉害之处。
你是不是也觉得这个功能很贴心呢？二、数码相机里的光学传感器数码相机那可是摄影爱好者的宝贝，而光学传感器就是它的核心部件之一，就好比相机的心脏。
它负责捕捉光线，把我们看到的美丽景色转化成数字信号，记录下来。
不同的光学传感器性能不一样，拍出来的照片质量也有很大差别。
我有个摄影发烧友朋友，他对相机的光学传感器可讲究了。
他说一个好的光学传感器能让照片的色彩更鲜艳、细节更清晰，就像能把世界上最微小的美好都捕捉下来一样。
他给我看了他用不同相机拍的照片，真的是差别很明显。
你喜欢拍照吗？有没有注意过相机里的光学传感器呢？三、汽车上的光学传感器现在的汽车越来越智能了，光学传感器在里面也有不少功劳哦。
比如汽车的自动大灯，就是靠光学传感器来判断光线情况，自动开启或关闭大灯的。
这就像给汽车装了一双能自动感知光线的眼睛，晚上或者进入隧道的时候，它能自动让大灯亮起来，让我们开车更安全。
还有一些高级的汽车，配备了倒车影像系统，里面也用到了光学传感器。
它能让我们在倒车的时候清楚地看到车后面的情况，避免碰撞。
我叔叔上次开车，就多亏了倒车影像里的光学传感器，及时发现了后面的一个小障碍物，避免了一场小事故。
你觉得汽车上的这些光学传感器实用吗？四、医疗领域的光学传感器在医疗领域，光学传感器可是个大功臣呢。
比如说，一些血糖仪就用到了光学传感器，它能通过检测血液中的光学信号来测量血糖水平，就像一个小小的健康卫士，随时帮我们监测身体状况。
《加速度传感器在智能手机中的应用》
第五组
导读
• 随着技术的进步;已经不再是一个简单的通信工具; 而是具有综合功能的便携式的电子设备 你可以用 听音乐;看电影;拍照等 变得无所不能 在这种情况 下;各种传感器在中的应用应运而生
• 传感器在中的应用越来远广;而基于加速度传感器 的重力感应技术更是堪称一绝 说的简单点就是你 本来把拿在手里是竖着的;你将它转90度;横过来; 它的页面就跟随你的重心自动反应过来;也就是说 页面也转了90度;极具人性化
谢谢观看
通过重力感应操控的游戏
• 未未来的智能还会不断的继续向前发展;并且与各类传 感器结合的结合也将更加紧密 传感器的出现让人们和电
子设备的互动更加真实;更加有乐趣 同时;我们也期待人与 智能 操的互动能够更加多元化;利用传感器实现更多人性 的功能与应用;就像在很多科幻电影中展 现的未来时代一 样;更加完美的人机互动方式将绝对离不开这小小的传感 器
计算公式;当有加速度产生时中间的横梁朝着加速度的相 反方向唯一;导致电容值的变化;利用电容值的改变进而推 算出重力加速度的大小 通过测量由重力引起的加速度;控 制电路可以计算出设备相对于水平的倾斜角度
目前智能采用较加速度传 感器;结合三轴陀螺仪实现三 维测量;也叫三轴重力感应
首先我们把想象成一个 三维坐标系统;无论怎样防放 置;Y坐标轴是底端到顶端的方 向;而且这个方向是Y轴正方向 X坐标轴则是从左至右的走向; 这个方向亦是正方向 Z坐标轴 走向则是面向使用者的方向
感测细胞是由一组三个横梁所构成的一种机械机构; 中间的横梁是可以移动的;而两侧的横梁是属于固定式的 当系统受到加速度时;可利用中间横梁和两侧固定式横梁 的位移差计算出重力加速度的值 当系统维持静止状态或
处于加速运动时;拴绳便会将可移动的横梁拉至中心位置 利用三个横梁可形成两个背对背的电感;利用电感的
手机传感器应用技术的扩展与创新案例
手机传感器应用技术的扩展与创新案例手机传感器是现代智能手机功能的关键组成部分之一。
通过不同类型的传感器，手机能够感应和测量环境中的物理量，如光线、温度、加速度、方向等。
这些传感器的应用技术不断扩展和创新，为我们的手机使用体验带来了许多便利和刺激性。
一、光线传感器的应用光线传感器是常见的手机传感器之一，它可以测量周围环境的光照强度。
这项技术的扩展与创新为手机提供了多种实用功能，如自动调节屏幕亮度和环境拍摄等。
在自动调节屏幕亮度方面，光线传感器通过检测周围环境的光照强度，智能地调整手机屏幕的亮度。
当手机处于较暗的环境中，屏幕亮度会自动降低，以保护眼睛免受刺眼的光线。
而在较亮的环境中，屏幕亮度会增加，以确保用户可以清晰地看到屏幕内容。
此外，光线传感器还可以应用于手机的相机功能。
在拍摄环境中，光线传感器能够实时调整相机的曝光度，以提供最佳的拍摄效果。
这使得手机相机能够根据不同的光线条件自动调整参数，使照片更加亮丽和清晰。
二、陀螺仪传感器的应用陀螺仪传感器是手机中用于测量方向和旋转的重要传感器之一。
通过陀螺仪传感器的技术扩展与创新，手机在导航和游戏方面得到了巨大的改进。
在导航应用中，陀螺仪传感器可以感知手机的旋转和方向变化，使得导航软件能够更加准确地识别用户的转向。
这大大提高了导航的精确性，让用户更加方便地找到目的地。
此外，一些增强现实应用也利用了陀螺仪传感器，提供更逼真的虚拟现实体验。
而在手机游戏方面，陀螺仪传感器则提供了更加沉浸式和刺激性的游戏体验。
通过感知用户的身体动作和旋转，手机游戏可以更加直观地反映在游戏中，使得玩家能够更好地互动和控制角色。
三、温度传感器的应用温度传感器是手机中用于测量环境温度的传感器。
其扩展与创新为手机提供了一系列实用的功能，如环境温度监测和智能温控等。
通过温度传感器，手机可以实时监测周围环境的温度。
这项技术可以提醒用户在极端天气条件下采取相应的防护措施。
例如，在寒冷的季节里，当温度低于设定的阈值时，手机会自动发送警报提醒用户及时穿着保暖衣物。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
屏幕参数的选择
光线传感器
在手机中使用的光线传感器件一般是光敏三极管，也叫光电三极管，光敏三极管有 电流放大作用，所以比光敏电阻和光敏二极管应用更广泛。
它在结构上与半导体三极管相似，它的引出 电极通常只有两个，也有三个的。光敏三极 管与普通半导体三极管一样，是采用半导体 制作工艺制成的具有NPN 或PNP 结构的半 导体管。光敏三极管的结构如图所示。为适 应光电转换的要求，它的基区面积做得较大， 发射区面积做得较小，入射光主要被基区吸 收。和光敏二极管一样，管子的芯片被装在 带有玻璃透镜金属管壳内，当光照射时，光 线通过透镜集中照射在芯片上。
手机中的MEMS陀螺仪，其核心元件是一个微加工机械单元，在设计上按照一个音 叉机制运转(音叉机制的工作原理是通过安装在音叉基座上的一对压电晶体使音叉在 一定共振频率下振动，当音叉开关的音叉与被测介质相接触时，音叉的频率和振幅 将改变，音叉开关的这些变化由智能电路来进行检测，处理并将之转换为一个开关 信号)。电机驱动部分通过静电驱动方法，使机械元件前后振荡，产生谐振，利用科 里奥利力把角速率转换成一个特定感应结构的位移，两个正在运动的质点向相反方 向做连续运动。只要从外部施加一个角速率，就会出现一个力，力的方向垂直于质 点的运动方向。
光线传感器在手机中的应用
光敏三极管在手机上应用主要是根据环境光线明暗来判断用户的使用条件，从而对 手机进行智能调节，达到节能和方便用户使用的目的。 黑暗环境下自动降低背光亮 度，以免背光太亮刺眼。太阳下自动增加屏幕亮度，使显示更清楚。 手机移动到耳 边打电话时，自动关闭屏幕和背光，可以延长手机的续航时间，同时关闭触屏，又 可以达到防止打电话过程中误触屏幕挂断电话的误操作。 甚至还有手机设计成利用 光线亮度控制铃声音量的功能，即通过外界光线的强弱，来控制铃声的大小，如手 机装在衣服口袋或是皮包里时，就大声振铃，而取出时，环境光线改变了，振铃就 随着减小，这个功能很有意思，一方面可以避免铃声过小误接电话，一方面又可以 适应环境的需要，避免影响他人，同时还能节省电量。
三轴陀螺仪
陀螺仪，是一种用来传感与维持方向的装置，基于角动量守恒的理论设计出来的。 陀螺仪主要是由一个位于轴心且可旋转的轮子构成。 陀螺仪一旦开始旋转，由于轮 子的角动量，陀螺仪有抗拒方向改变的趋向。
MEMS陀螺仪利用科里奥利力(旋转物体在径向运动时所受到的切向力)，旋转中的陀 螺仪可对各种形式的直线运动产生反映，通过记录陀螺仪部件受到的科里奥利力可 以进行运动的测量与控制。为了产生这种力，MEMS陀螺仪通常安装有两个方向的 可移动电容板，“径向的电容板加震荡电压迫使物体作径向运动，横向的电容板测 量由于横向科里奥利运动带来的电容变化。”这样，MEMS陀螺仪内的“陀螺物体” 在驱动下就会不停地来回做径向运动或震荡，从而模拟出科里奥利力不停地在横向 来回变化的运动，并可在横向作与驱动力差90°的微小震荡。这种科里奥利力好比 角速度，所以由电容的变化便可以计算出MEMS陀螺仪的角速度。
陀螺仪的参数
Thank you!
传感器在手机上的应用
目录电容式触摸屏来自光线传感器三轴陀螺仪
电容式触摸屏
电容式触摸屏是在玻璃表面贴上一层透明的特殊金属导电物质。当手指触摸在金属 层上时，触点的电容就会发生变化，使得与之相连的振荡器频率发生变化，通过测 量频率变化可以确定触摸位置获得信息。
电容式触摸屏的感应屏是一块四层复合玻璃屏，玻璃屏的内表面和夹层各涂有一层 导电层，最外层是一薄层矽土玻璃保护层。当我们用手指触摸在感应屏上电容式触 摸屏的时候，人体的电场让手指和和触摸屏表面形成一个耦合电容，对于高频电流 来说，电容是直接导体，于是手指从接触点吸走一个很小的电流。这个电流分从触 摸屏的四角上的电极中流出，并且流经这四个电极的电流与手指到四角的距离成正 比，控制器通过对这四个电流比例的精确计算，得出触摸点的位置。
