高压空气压缩机
WF—312高压压缩机的操作与保养
一、技术参数
1．型式：三级三缸活塞式。
2．最高工作压力：30MPa 。
3．级间压力：一级为0.6 MPa ；二级为4.8 MPa 。
4．机组重量：170 Kg 。
二、起机前准备
1．检查机油油位，应在规定范围内。
2．检查三角皮带的松紧度，转动应自如（三角皮带型号：B1880）。
三、试运行操作
1．打开充气阀和排污阀，将转换阀置于所需充瓶压力位置（20 MPa或30 MPa）。
2．接通电源（应保证有可靠的接地），启动压缩机。
这时可能听到“哒、哒”的撞击声，但应在数秒钟内消失。
如果撞击声持续不断，则应停车检查。
严禁
带压力或带电进行检修工作。
3．检查电动机温度是否正常，特别注意电机转动方向，电机上有方向指示，冷却风应朝气缸方向吹。
若反向，请换另一插座。
4．关闭排污阀，空车运行一段时间（10~20min），此时各级压力表显示压力分别为0.4 MPa 、1.0 MPa 、0 MPa左右。
5．关闭充气阀，压力将迅速升高至20 MPa（约40秒）或30 MPa（约60秒），在此过程中注意观察各级压力表，其中一级压力表不应超过0.7 MPa。
二级压
力表不应超过5MPa，否则应停机检查。
严禁带压力或带电进行检修工作。
6．检验三级安全阀的可靠性。
继续升高压力，第三级安全阀应产生强烈的爆破声同时压力迅速下降，安全阀自动关闭。
注意，压力不可升高超过相应的23 MPa或34 MPa。
安全阀如不能及时开启，应迅速打开充气阀或排污阀并停机，等压力全部降至0后重新调整安全阀弹簧。
（安全阀调整方法为：松开锁紧螺
母，逆时针旋松安全阀罩，重新旋紧锁紧螺母。
校验直至符合开启压力22 MPa
或33 MPa。
7．停机卸压，试运行结束。
8．经以上步骤完成后可正式充瓶。
四、充瓶操作
1．首先应注意选用经检定合格的符合使用压力的钢瓶。
2．打开钢瓶顶部的截止阀，检查一下软管附带的充瓶接头上的“O”型圈是否在，将充瓶软管的一端接在充气阀上，带手轮的一端接到钢瓶阀上。
注意，充瓶
软管不得有任何伤痕，否则应报废。
3．将转换阀置于所需充瓶压力位置（20 MPa或30 MPa），打开排污阀，打开充
气阀，启动压缩机，然后关闭排污阀，充瓶开始。
4．充瓶时，操作人员应随时观察各级压力显示是否正常（一级压力表不应超过
0.7 MPa，二级压力表不应超过 5 MPa，否则应停机检查）。
每充一瓶30Mpa
的钢瓶约需8~10min。
5．当达到所需压力时，迅速关闭位于仪表板上的充气阀，同时打开另一个充气阀，或排污阀，二者动作配合能保证压力不继续上升即可。
然后关闭钢瓶上
的截止阀，打开充气阀，待软管内的高压气体漏尽后慢慢拧开手轮，换瓶继
续充气或停车。
6．每充瓶15~20min，应将排污阀打开，排放冷凝液一次。
7．充瓶结束后，停机之前带压力排放一次冷凝液，然后停机，关闭充气阀，排污阀，防止潮气进入管路。
五、日常保养工作
1．定期做好压缩机的清洁工作，防止脏物在冷却管及压缩机表面堆积。
2．定期更换曲轴箱内的润滑油（采用N100压缩机油或HS13压缩机油，也可采用“壳牌”ENSIS机油，粘度SAE30）。
每隔200小时换油一次。
不同牌号的
润滑油不能混用。
放油管位于压缩机背下方（软管）。
3．定期检查管路及接头的气密性，检查各紧固件的锁固情况。
严禁带压力或带电进行检修工作。
4．每运行100小时左右，更换进气滤清器的滤芯，以保证气体质量。
5．经常更换净化器内的活性炭，以保证气体洁净无味。
更换周期如下（实际上
更换活性炭的方法：拧开净化器盖与螺塞，用一根M16的长螺丝吊出净化器芯，拧下净化器内筒，将筒内活性炭倒出换新，按原样装好净化器。
6．常检查充瓶软管，一旦发现裂纹或划痕即应更换。
7．高压钢瓶应定期检验。
空气压缩机风险分析
空气压缩机风险分析空气压缩机是工业生产中常用的设备，但在使用过程中也存在一定的安全风险。
本文将从机械故障、高温高压、电气故障、运行维护和操作注意事项等五个方面对空气压缩机的风险进行分析。
一、机械故障1.1 压缩机零部件磨损严重，导致密封不严，可能引发泄漏事故。
1.2 压缩机运转时浮现异常声音，可能是轴承损坏，需要及时更换以避免设备故障。
1.3 压缩机过载运行，可能导致设备过热，甚至引起火灾。
二、高温高压2.1 压缩机在高温高压状态下运行，容易造成设备过热，引起爆炸事故。
2.2 压缩机排气口温度过高，可能导致周围环境温度升高，影响工作人员安全。
2.3 高温高压状态下，压缩机易发生泄漏，造成工作环境污染，对人体健康造成威胁。
三、电气故障3.1 压缩机电气路线老化，可能导致短路、漏电等电气故障，存在火灾隐患。
3.2 压缩机电气元件故障，如继电器失效、机电过载等，可能导致设备停机，影响工业生产。
3.3 压缩机电气控制系统故障，可能导致设备运行不稳定，影响生产效率。
四、运行维护4.1 定期检查压缩机零部件的磨损情况，及时更换磨损严重的零部件，保证设备正常运行。
4.2 检查压缩机润滑系统，保证润滑油充足，减少设备磨损。
4.3 定期清洁压缩机冷却系统，防止设备过热，保证设备安全运行。
五、操作注意事项5.1 操作人员需接受专业培训，掌握正确的操作方法和安全操作规程。
5.2 操作时需注意设备运行状态，及时发现异常情况并采取相应措施。
5.3 禁止擅自改动压缩机控制系统，确保设备运行稳定。
综上所述，空气压缩机在工业生产中存在一定的安全风险，为了保障工作人员的安全和设备的正常运行，必须加强对压缩机的维护保养，严格遵守操作规程，及时发现并处理设备故障，确保设备安全稳定运行。
空气压缩机的工作原理
空气压缩机的工作原理
空气压缩机是一种机械设备，用于将周围空气压缩至较高压力，以便于储存和运输空气。
其工作原理可以简化为以下几个步骤：
1. 吸气阶段：压缩机的进气口吸入周围的空气。
在这个过程中，压缩机的活塞或叶片等工作部件会通过运动将空气吸入压缩室。
2. 压缩阶段：活塞或叶片等工作部件开始运动，使得压缩室内的空气逐渐减少，从而使空气被压缩。
压缩机会增加空气的压力和温度。
3. 排气阶段：当空气被压缩至所需的压力时，压缩机的排气阀会打开，将压缩室内的压缩空气排出。
排气阀可以是简单的开关阀门，也可以是复杂的调节阀门，用于控制压缩空气的流量和压力。
4. 冷却阶段：由于压缩过程中产生的热量，压缩空气常常需要经过冷却来降低温度。
冷却系统可以通过散热器、冷却器或者冷却剂等方式来实现，从而保证压缩空气的温度在可接受范围内。
通过反复进行以上四个步骤，空气压缩机可以将周围的大气压力增加数倍甚至更高，实现了对空气的压缩和储存。
这种高压空气可以应用于许多领域，如动力机械、空气动力学、冷冻空调等。

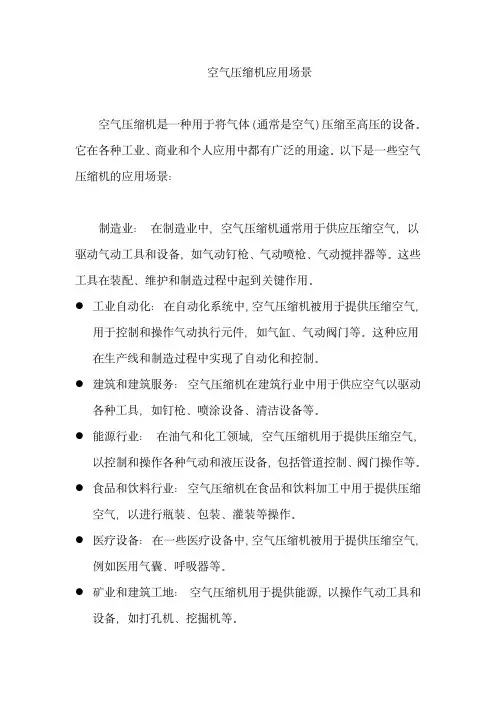

空气压缩机应用场景
空气压缩机应用场景
空气压缩机是一种用于将气体（通常是空气）压缩至高压的设备。
它在各种工业、商业和个人应用中都有广泛的用途。
以下是一些空气压缩机的应用场景：
制造业：在制造业中，空气压缩机通常用于供应压缩空气，以驱动气动工具和设备，如气动钉枪、气动喷枪、气动搅拌器等。
这些工具在装配、维护和制造过程中起到关键作用。
●工业自动化：在自动化系统中，空气压缩机被用于提供压缩空气，
用于控制和操作气动执行元件，如气缸、气动阀门等。
这种应用在生产线和制造过程中实现了自动化和控制。
●建筑和建筑服务：空气压缩机在建筑行业中用于供应空气以驱动
各种工具，如钉枪、喷涂设备、清洁设备等。
●能源行业：在油气和化工领域，空气压缩机用于提供压缩空气，
以控制和操作各种气动和液压设备，包括管道控制、阀门操作等。
●食品和饮料行业：空气压缩机在食品和饮料加工中用于提供压缩
空气，以进行瓶装、包装、灌装等操作。
●医疗设备：在一些医疗设备中，空气压缩机被用于提供压缩空气，
例如医用气囊、呼吸器等。
●矿业和建筑工地：空气压缩机用于提供能源，以操作气动工具和
设备，如打孔机、挖掘机等。
交通运输：在一些交通工具和设备中，如卡车和列车，空气压缩机被用于制动系统。
这些应用场景突显了空气压缩机在各个领域中的重要性，它提供了一种经济有效的方式来驱动各种工具和系统。
空气压缩机的原理
空气压缩机的原理
空气压缩机的原理是利用机械力将气体压缩成高压气体。
具体的工作过程如下：
1. 气体吸入阶段：空气压缩机的进气口吸入大量空气，然后通过一个过滤器去除其中的杂质和颗粒物，确保进入机器的空气干净。
2. 压缩阶段：进入机器的空气经过一个转子或者活塞，通过机械力进行压缩。
转子或活塞的运动将空气逐渐压缩，减小其容积，并增加气体分子之间的相互碰撞。
3. 冷却阶段：在压缩过程中，气体会因为压缩而产生热量。
为了避免过热引起设备损坏，空气压缩机通常会设置冷却系统，将压缩空气的温度降低。
4. 排气阶段：经过压缩和冷却后的高压气体会被排出空气压缩机。
排气阀门会打开，将压缩好的空气释放到系统中，供给其他设备或者用于工业生产等。
空气压缩机通过以上的工作过程，能够将大量空气压缩成高压气体，在工业生产、建筑工程和汽车制造等领域被广泛应用。
它的原理简单而有效，提供了强大的动力支持。
空气压缩机检测要求
空气压缩机检测要求空气压缩机是一种将空气压缩至高压的机械设备。
它在工业生产和日常生活中有着广泛的应用，如汽车维修、建筑工地、制冷与空调系统等。
为了确保空气压缩机的正常运行和安全使用，有一些检测要求需要遵守。
对于空气压缩机的检测，需要注意以下几点要求。
首先是机器本身的外观检查，包括机器是否有明显的损坏、机器是否有松动的零部件等。
其次是检查机器的电源和电气线路是否正常，以确保机器的供电正常。
此外，还需要检查机器的冷却系统，确保冷却系统的冷却效果良好。
在进行空气压缩机的检测时，还需要注意对机器的压力进行检测。
首先是对压力表的检测，确保压力表的准确性。
其次是对机器的压力控制装置进行检测，以确保机器能够根据需要进行压力的控制。
同时，还需要检测机器的安全阀是否正常工作，以确保机器在出现异常压力时能够及时释放压力，避免发生事故。
除了对机器本身的检测，还需要对机器的冷却系统进行检测。
冷却系统是空气压缩机运行过程中的重要组成部分，它能够有效地降低机器的温度，保证机器的正常运行。
因此，在进行空气压缩机的检测时，需要对冷却系统进行检测，包括冷却水的循环是否通畅、冷却水的温度是否正常等。
还需要对空气压缩机的噪音进行检测。
噪音是机器运行过程中产生的一个重要参数，它不仅影响机器的正常运行，还会对周围环境和工作人员的健康产生影响。
因此，在进行空气压缩机的检测时，需要对机器的噪音进行检测，确保噪音符合相关的标准要求。
对于空气压缩机的检测，还需要对机器的维修和保养进行检测。
维修和保养是保证机器正常运行和延长机器使用寿命的重要环节。
因此，在进行空气压缩机的检测时，需要对机器的维修和保养情况进行检测，包括机器的润滑情况、零部件的磨损情况等。
空气压缩机的检测要求包括对机器的外观、电源和电气线路、冷却系统、压力控制装置、安全阀、噪音以及维修和保养等方面的检测。
通过对这些方面的检测，可以确保空气压缩机的正常运行和安全使用，提高机器的工作效率和使用寿命。
空气压缩机风险分析
空气压缩机风险分析一、引言空气压缩机是工业生产中常用的设备之一，它通过将空气压缩增压，提供给生产线或者工艺过程中的设备使用。
然而，由于其特殊的工作原理和高压环境，空气压缩机存在一定的安全风险。
本文将对空气压缩机的风险进行分析，并提出相应的控制措施，以确保工作场所的安全。
二、风险分析1. 压力过高风险空气压缩机在工作过程中会产生高压气体，如果压力过高，可能导致设备破裂、泄漏或者爆炸等事故。
为了降低这一风险，应定期检查和维护空气压缩机，确保其正常运行，并安装压力安全阀以防止压力超过额定范围。
2. 机械运转风险空气压缩机的机械部件在运转过程中可能存在故障，如轴承损坏、齿轮磨损等。
这些故障可能导致设备运转不稳定、噪音过大或者机械部件脱落等问题。
为了减少这一风险，应定期检查和保养机械部件，并确保其润滑良好。
3. 电气安全风险空气压缩机通常需要电力供应，因此存在电气安全风险。
例如，电气路线短路、过载或者接地不良可能导致火灾或者电击事故。
为了降低这一风险，应定期检查电气路线，确保其符合安全标准，并安装漏电保护器等设备以提供额外的安全保护。
4. 噪音和振动风险空气压缩机在工作过程中会产生噪音和振动，长期暴露在噪音和振动环境中可能导致听力损伤、骨骼疾病等健康问题。
为了减少这一风险，应采取相应的隔音和减振措施，如安装隔音罩、减振垫等。
5. 油气泄漏风险空气压缩机通常使用润滑油和冷却剂，如果发生泄漏，可能导致油气积聚和爆炸的风险。
为了降低这一风险，应定期检查和更换密封件，确保设备的密封性，并安装泄漏报警装置以及通风设施，及时排除泄漏物。
三、风险控制措施1. 建立安全管理制度制定并执行空气压缩机的安全管理制度，包括设备的使用、维护、检修等方面的规定，明确责任和权限，确保人员按照规定操作，提高工作场所的安全性。
2. 定期检查和维护定期对空气压缩机进行检查和维护，包括检查压力安全阀、机械部件、电气路线等，确保设备处于良好的工作状态。
英格索兰高压活塞式空气压缩机结构
英格索兰高压活塞式空气压缩机结构
英格索兰高压活塞式空气压缩机结构是一种以活塞为工作元件，利用气体压缩提高气
体压力的机械设备。
具体的结构包括以下几个部分。
1.压缩机主体：由机头、机壳、缸体、曲轴箱及底座等组成。
机头包括吸气阀组和放
气阀组，吸气阀组放置在缸体底部，放气阀组则放置在缸体顶部。
2.动力系统：以电机为主要动力，通过皮带、减速器等传动装置驱动曲轴旋转，从而
驱动活塞进行往复运动，实现气体的压缩。
3.曲轴箱：包括曲轴、连杆、活塞销及油路等组成。
曲轴为主要运动部件，在曲轴箱
内通过与连杆相连的活塞销驱动活塞往复运动，完成气体的压缩。
4.缸体：分为吸气缸和压缩缸两个部分，内部分别装有吸气活塞和压缩活塞。
吸气缸
和压缩缸之间的隔板为防止吸入和压缩的气体相互污染。
5.冷却系统：采用风冷或水冷方式对压缩机产生的热量进行冷却，以避免温度升高对
机械设备的影响，延长其使用寿命。
6.电气控制系统：通过控制面板实现对压缩机的启停、压力控制、保护等功能，是整
个压缩机系统的核心部分。
总之，英格索兰高压活塞式空气压缩机结构由多个部分构成，通过各部分的协同作用，实现对气体的压缩和输送。
同时，压缩机结构的选用也要根据不同的工作环境和压力要求
进行合理搭配，以提高压缩机的工作效率和稳定性。
空气压缩机原理
空气压缩机原理
空气压缩机是一种用来将气体压缩为高压气体的设备。
它利用物理原理，控制和调节气体的体积，将气体压缩到所需的压力水平。
空气压缩机的工作原理可以分为以下几个步骤：
1. 吸入阶段：在此阶段，空气压缩机通过一个吸气阀门从外部环境中将气体吸入机器内部。
当吸气阀门打开时，外部气体通过负压差进入空气压缩机的压缩室。
2. 压缩阶段：在此阶段，压缩室内的活塞开始向上移动，减小了空气的体积。
随着活塞向上运动，压缩室内的压力也随之增加。
这导致空气分子之间的碰撞频率增加，并使气体的温度上升。
3. 排气阶段：当压缩室内的压力达到设定的压力水平时，排气阀门打开，将压缩好的气体排出。
此时，活塞开始向下移动，增大了压缩室的体积，从而降低了压力。
4. 储气阶段：在气体排出后，压缩室内的压力会下降。
此时，储气罐会起到缓冲作用，将气体储存起来供以后使用。
通过不断重复以上步骤，空气压缩机可以将气体压缩到所需的压力水平。
这些压缩机常用于各种领域，包括工业生产、建筑工地和汽车维修等。
空气能压缩机工作原理
空气能压缩机工作原理
空气能压缩机是一种将空气压缩为高压气体的设备，其工作原理基于泵浦空气的运动和压缩。
1. 压缩腔：压缩腔是空气能压缩机的主要部件，通常由一个或多个气缸和活塞组成。
当活塞向下移动时，压缩腔内的体积减小，压缩腔内的空气被压缩和挤压。
随着活塞向上移动，压缩腔内的体积增大，空气被推出。
2. 进气口：进气口允许外部空气进入压缩腔。
通常，进气口附带一个过滤器，以防止尘埃和杂物进入压缩腔。
3. 排气口：排气口允许压缩腔内的压缩空气排出。
排气口通常附带一个排气阀，用于控制空气的流动方向。
4. 电机：电机是驱动压缩机活塞运动的动力源。
电机通过连杆或皮带与活塞相连，使活塞进行上下运动。
5. 冷却系统：由于压缩过程会产生热量，所以空气能压缩机通常配备有冷却系统，用于散热，防止过热。
空气能压缩机的工作过程如下：
1. 进气阶段：当活塞向下移动时，进气口打开，外部空气通过过滤器进入压缩腔。
2. 压缩阶段：随着活塞向上移动，压缩腔的体积减小，从而压
缩腔内的空气被压缩和挤压。
3. 排气阶段：当活塞达到顶部时，排气阀打开，压缩腔内的压缩空气通过排气口排出。
4. 循环重复：随后，活塞再次向下移动，进气口打开，新的空气进入压缩腔，整个过程循环重复。
通过不断的循环，空气能压缩机可以将外部空气压缩为高压气体，提供给其他设备或用于各种应用，如工业生产、空调系统、气动工具等。
空压机的电压中高压如何划分
空压机的电压中高压如何划分？成都开来机械公司提供空气压缩机按工作原理可分为速度式和容积式两大类。
空气机分为：1、速度式；2、容积式；容积式又分为回转式和往复式；回转式：（1）转子式；（2）螺杆式；（3）滑片式。
往复式：（1）活塞式；（2）膜式。
速度式：是靠气体在高速旋转叶轮的作用，得到较大的动能，随后在扩压装置中急剧降速，使气体的动能转变成势能，从而提高气体压力。
速度式主要有离心式和轴流式两种基本型式。
容积式：是通过直接压缩气体，使气体容积缩小而达到提高气体压力的目的、容积式根据气缸测活塞的特点又分为回转式和往复式两类。
氧舱配制的空压机多数采用容积式。
回转式：活塞作旋转运动，活塞又称为转干，转子数量不等，气缸形状不一。
回转式包括有转子式、螺杆式、滑片式等包括活塞式空压机。
往复式：活塞做往复运动，气缸呈圆筒形。
往复式包括有活塞式和膜式两种，其中活塞式是目前应用最广泛的一种类型。
氧舱用空压机绝大多数采用活塞式。
活塞式空压机的分类、型号表示方法、结构特点及工作原理介绍如下：活塞式空压机一般以排气压力、排气量（容积流量）、结构型式和结构特点进行分类。
1．按排气压力高低分为：低压空压机排气压力≤1.0MPa中压空压机1.0MPa＜排气压力≤10MPa高压空气压缩机压机10MPa＜排气压力≤100MPa2．接排气量大小分为：小型空压机1m3／min＜排气量≤10m3／min中型空压机10m3／min＜排气量≤100m3／min大型空压机排气量＞100m3／min空压机的排气量指吸入状态自由气体流量。
一般规定：轴功率＜15KW、排气压力≤1.4MPa为微型空压机。
3．按气缸中心线与地面相对位置分为：立式空压机——气缸中心线与地面垂直布置。
角度式空压机——气缸中心线与地面成一定角度（V型、W型、L型等）。
卧式空压机——气缸中心线与地面平行，气缸布置在曲轴一侧。
对动平衡式空压机——气缸中心线与地面平行，气缸对称布置在曲轴两侧。
