PDH光端机使用说明
BW240系列光端机说明书
此灯亮。局域网收数据指示（LRX）：局域网有数据接收时，绿灯亮。 6) E1 1-8（三色）：E1 支路告警指示灯，共 8 个指示灯分别指 示 1－8 路 E1 支路的工作状态；对应 E1 支路正常工作时指示 灯为绿色(E1 支路告警指示灯处于节电模式时，指示灯处于熄 灭状态)；对应 E1 支路信号消失时指示灯为红色，当支路告警 被屏蔽时为熄灭状态（见告警控制开关说明）。 7) 告警控制开关说明(SW1) ☆ SW1 第 1－8 位开关为 1－8 路 E1 支路屏蔽开关，用于屏蔽 当前不使用的 E1 支路所发生的告警，ON=屏蔽，OFF=不屏 蔽。
BW240/BW240E 型 8E1 PDH 光端机
使 用 说 明 书
上海北网通信设备有限公司
第1章 概述
上海北网通信设备有限公司
BW240/BW240E 型 8E1 数字光端机是数字光纤传输设备，适
用于本地网局间中继，点对点局用交换机与用户交换机间的数字中
继，以及传呼台﹑无线基站﹑计算机网﹑会议电视等的传输要求。
上海北网通信设备有限公司
8
☆ SW2 第 9 位开关为 1－8 路 E1 支路指示灯模式设置开关。
ON=省电模式,OFF=正常
☆ SW2 第 10 位开关为环回方式选择开关，ON = 远端环回，
OFF = 本端环回，第 10 位开关和第 1－8 位开关同时操作才起
作用，远端环回命令通过光路开销传到远端设备控制 E1 支路
从远端向本端环回。
4
上海北网通信设备有限公司
☆ SW1 第 9 位开关为本端/远端选择开关，用于选择前面板上
的状态指示灯指示的是本端设备状态还是远端设备状态，远端设备 状态通过光路开销传至本端设备。ON=远端，OFF=本端。

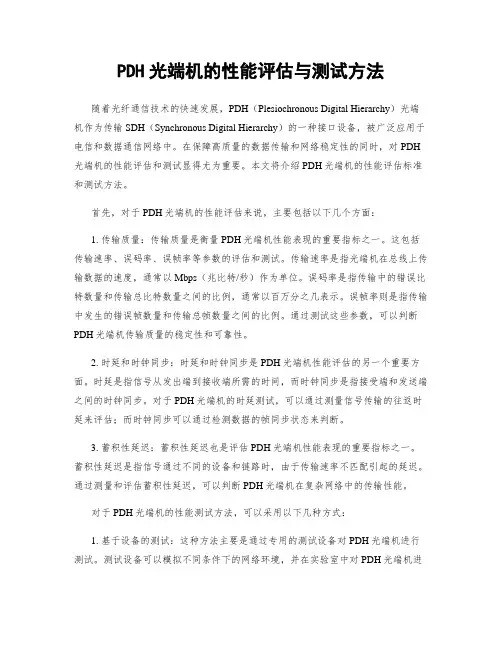

PDH光端机的性能评估与测试方法
PDH光端机的性能评估与测试方法随着光纤通信技术的快速发展，PDH（Plesiochronous Digital Hierarchy）光端机作为传输SDH（Synchronous Digital Hierarchy）的一种接口设备，被广泛应用于电信和数据通信网络中。
在保障高质量的数据传输和网络稳定性的同时，对PDH 光端机的性能评估和测试显得尤为重要。
本文将介绍PDH光端机的性能评估标准和测试方法。
首先，对于PDH光端机的性能评估来说，主要包括以下几个方面：1. 传输质量：传输质量是衡量PDH光端机性能表现的重要指标之一。
这包括传输速率、误码率、误帧率等参数的评估和测试。
传输速率是指光端机在总线上传输数据的速度，通常以Mbps（兆比特/秒）作为单位。
误码率是指传输中的错误比特数量和传输总比特数量之间的比例，通常以百万分之几表示。
误帧率则是指传输中发生的错误帧数量和传输总帧数量之间的比例。
通过测试这些参数，可以判断PDH光端机传输质量的稳定性和可靠性。
2. 时延和时钟同步：时延和时钟同步是PDH光端机性能评估的另一个重要方面。
时延是指信号从发出端到接收端所需的时间，而时钟同步是指接受端和发送端之间的时钟同步。
对于PDH光端机的时延测试，可以通过测量信号传输的往返时延来评估；而时钟同步可以通过检测数据的帧同步状态来判断。
3. 蓄积性延迟：蓄积性延迟也是评估PDH光端机性能表现的重要指标之一。
蓄积性延迟是指信号通过不同的设备和链路时，由于传输速率不匹配引起的延迟。
通过测量和评估蓄积性延迟，可以判断PDH光端机在复杂网络中的传输性能。
对于PDH光端机的性能测试方法，可以采用以下几种方式：1. 基于设备的测试：这种方法主要是通过专用的测试设备对PDH光端机进行测试。
测试设备可以模拟不同条件下的网络环境，并在实验室中对PDH光端机进行性能评估。
这种方法能够提供精确的性能评估数据，并能够检测到各种参数的变化和故障。
PDH硬件设备(日常维护)
比较：PDH的定义
PDH：在数字传输系列,一 种“准同步数字系列”
ＰDH(准同步数字系列)光端机是小容量光端机, 一般是成对应用,点到点应用,容量一般为 4*E1,8*E1,16*E1, 32*E1.
PDH连接示意图：
下游站
2Mbit/s 电信号线 光纤收发
ห้องสมุดไป่ตู้
ＳＤＨ
ＰＤＨ -48V
ＰＤＨ
故障常用的处理方法
1、告警判断法。我们可以通过告警来判断出，是线还是设备 的问题。 2、2M线环回法。在下游站（即基站侧）我们将某一个2M自 环。对于烽火的设备我们也可以通过拨码自环。观察告警情况。 环回的情况下，可以让机房在落地位置挂2M误码仪来测试2M 全程的通路。 3、光路环回法。我们把尾纤拔掉，用ODF环起来，让对端的 同事观察告警。来判断是那一侧的设备的问题。 4、替换法。在特殊情况下，我们可以直接更换设备，然后询 问bsc来看业务是否恢复。 5、以上几种方法，可以结合起来，更准确定位故障。
3、功能测试
Local/Remote按钮：按下去表示查看 对端告警。按上来表示查看本端告警。 Normal/Mask按钮：按下去表示屏蔽本 端告警。此时任何告警都不在面板显示 了。按上来不屏蔽，为正常状态位置。 Alarm/Mute按钮：按下去表示截告警 声。
4、其他注意项
格林威尔不同型号的设备，有些是具有拨 码的，拨码的位置是在光端机的后面。使 用方法与其他厂家的设备相同。设备开通 后不要随意拨动开关．
烽火
1、型号
烽火 GD/MF8HS-IIID 4*2M: (专用接头）
烽火 GD/MF8HS-VB1 8*2M :（专用接头）
PDH原理
2Mb/s (30CH)
2/8 8Mb/s 8/34 34Mb/s 34/ 140Mb/s 140/ 565Mb/s
复 (120CH) 复 (480CH) 140 (1920CH) 565 (7680CH)
用
用
复
复
设
设
用
用
备
备
设
设
备
备
2
2.PDH光传输系统的结构
PDH可以使用不同的传输媒介（无线、有线）传送，如果采用光纤 作为传输信道，则称为PDH光传输系统。包括：
140M×4 2M×12
140M×1 34M×2 8M×2
565M光线路 复用终端 (中继)机
140M干线型 光终端 (中 继) 机
网管系统 公务系统
17
1. GD2-02 2M光端机
2M 入
2M 出
OLT
光、电接口指标符合ITU-T建议和相关国标 结构小巧，盒式结构，机盘尺寸仅153×155 mm2 性能优良，功耗低，可靠性高，适用于专用或通用系统 可工作于直流和交流(220V)两种环境
18
2.GD/MF8HS-ⅢC光线路复用终端机（99年）
提供 4 个2M 、4 路音频和 2 路数据接口，适用专网。
4 路音频 2 路数据
2M入 1～4 2M出 1～4
2/8 复用
线路 终端
监控 公务
3.GD/MF8HS-ⅤB光线路复用终端机（98年）
提供 8 个2M 、8 路音频和 4 路数据接口，适用专网。
9Hale Waihona Puke 6. 光电检测器件的比较光检测器要求 对应系统运行范围的 响应效率高 响应速率(上升时间 tr) 倍增因子 G=I(输出电 流)/I(原光生电流) 灵敏度 低噪声 稳定度可靠
光端机说明书
目录目录 (1)安全使用须知 (2)产品概述 (3)产品特点 (3)技术指标 (4)光学指标 (4)视频指标 (4)数据指标 (4)开关量指标 (4)一般指标 (4)应用范围 (5)面板说明 (5)前面板说明 (5)后面板说明 (6)自备电源要求 (6)安装说明 (7)安装前说明 (7)安装顺序 (7)安装尺寸 (8)连接示意图 (8)责任说明 (9)安全使用须知警告表示提醒有可能对人造成伤害警告表示提醒有可能对人造成伤害或对财产带来损害、造成重伤或死亡使用须知为了防止对你他人财产带来损害，请你务必遵守下列事项：本设备在设计使用范围内具有良好的可靠性能，但仍应避免人为对没被造成的损害或破坏。
1仔细阅读本使用说明.并保存好使用说明，以备将来参考用。
2不要将设备放在接近水源或潮湿的地方。
3 不要在电源电缆上放任何东西，不要将电缆打结或包住，并应将其放在不易碰到的地方。
4电源接头以及其他设备连接件应互相连接牢固。
5连接电源线时，务必认真按接线柱标注接线；所用电源必须满足如下条件：（1）交流输入：220V （165-260V），50Hz交流输入：48V、24V 、12V 、可选（2）直流输出：5V/2A （注：本产品只能使用标配电源。
）6、在下列情况下、请立即断开电源，并与经销商或本公司联系。
（1）设备进水（2）设备摔坏或机壳破裂（3）设备工作异常或展示的性能已完全改变设备产生气味烟味或噪音7、请不要自己修理设备除使用说明书中有明确指示外8、在户外空旷处安装使用本产品，请安装防雷设施。
产品概述8路数字视频可加选件光端机采用国际先进的无压缩全数字数码视频纠错及千兆光纤传输技术将8路视频通过一根光纤实现远距离无失真高质量才传输改系列光端机性能稳定画质清晰多有元器件均使用国内外知名企业的产品稳定性高并带有LED指示可直观地观察光端机的工作状态同时即插型的模块化设计方便客户可根据不同的要求灵活定制产品并支持独立式和机架式的结构操作简单无须进行现场调试适用于各种不同的工作坏境。
