E3JK-RR12光电开关
【精选】OMRON欧姆龙光电开关型号大全
OMRON欧姆龙光电开关(1号整经机)E3JK-DS30M1 扩散反射型检测距离30CM OMRON欧姆龙光电开关1.E3JK-R2M1 回归反射型检测距离2M2.E3JK-R4M1 回归反射型检测距离4M3.E3JK-R4M2 回归反射型检测距离4M4. E3JK-5M1 对射型检测距离5M5.E3JK-5M2 对射型检测距离5M6.E3JK-DS30M1 扩散反射型检测距离30CM7. E3JM-10M4T 定时型对射检测距离10M8.E3JM-10M4 对射检测距离10M9.E3JM-10M4-G 对射,检测距10M10. E3JM-DS70M4 扩散反射型检测距离70CM11.E3JM-DS70M4-G 扩散反射型检测70CM12. E3JM-R4M4T-G 定时型回归反射检测距离4M13.E3JM-R4M4-G 回归反射检测距离4M14.OMRON欧姆龙光电开关 E3F3-D11 φ18扩散反射型检测距离10CM/DC10-30V15.E3F3-D12 φ18扩散反射型检测距离30CM/DC10-30V16. E3F3-R61 φ18回归反射检测距2M/DC10-30V17.E3F3-T61 φ18对射型检测距离10M/DC10-30V18. E3S-2E4 对射型检测距离2M/DC10-30V19.E3S-2E4 对射型检测距离5M/DC10-30V20. E3S-AD11 扩散反射型检测距离20CM/DC10-30V21.E3S-AD61 扩散反射型/DC10-30V22. E3S-AR61 回归反射DC10-30V23.E3S-AR11 回归反射检测距离2M/DC10-30V24. E3S-AT11 对射型检测距离7M/DC10-30V25.E3S-AT61 对射型/DC10-30V26. E3S-CL2 2M E3S-DS10E4 扩散反射型检测距10CM/DC10-30V27.E3S-DS10E41 扩散反射型检测距离10CM/DC10-30V28.E3S-GS1E4 槽型检测距离10MM/DC10-30V29.E3S-GS3E4 槽型检测距离30M/DC10-30V E3S-GS3B4 槽型检测距离30M/DC10-30V30.E3R-5E4 对射型检测距离5M/DC10-30V31. E3R-DS30E4 扩散反射型检测距离30CM/DC10-30V32.E3R-R2E4 回归反射型检测距离2M/DC10-30V33.OMRON欧姆龙光电开关E3Z-D61 扩散反射型检测距离100M/DC10-30V34.E3Z-D62 扩散反射型检测距离100M/DC10-30V35.E3Z-D81 扩散反射型检测距离100M/DC10-30V36.E3Z-D82 扩散反射型检测距离100M/DC10-30V37.E3Z-R61 回归反射型检测距离4M/DC10-30V38.E3Z-R82 回归反射型检测距离4M/DC10-30V39. E3Z-T61 对射型检测距离15M/DC10-30V40.OMRON欧姆龙光纤放大器E3X-A11 通用型NPN输出DC10-30V41.E3X-NA11 通用型NPN输出DC10-30V42. E3X-NA41 通用型PNP输出DC10-30V43.E3X-NM11 通用型NPN输出DC10-30V,4路输出测量学试卷 第 4 页（共 7 页）《测量学》模拟试卷1．经纬仪测量水平角时，正倒镜瞄准同一方向所读的水平方向值理论上应相差（A ）。
E3JK 一体化高压光电传感器说明书
3•Built-in amplifier accepts wide supply voltage range.•Slim, space-saving construction mea-sures only 50x 50x 17.4mm.•Relay outputs with long life expectan-cy and high switching capacity (3A,250V AC).•Polarized retroreflective type available for glossy or shiny object detection.*The value within the parentheses indicates the sensing distance applied when the E39-R2 reflector is used.Note:The UL-listed model ends with "-US". (Example: E3JK-5M1-US). Note that the DC transistor type of the E3JK is UL-unlisted.Accessories (Order Separately)SlitsReflectors*Values in parentheses indicate the minimum required distance between the sensor and reflector.Note:When the reflector used is other than the supplied one, set the sensing distance to about 0.7 times of the typical example as a guideline.Slit widthSensing distanceMinimum sensingobject (typical)Model QuantityRemarksWidth 1 mmx20 mm E3JK-5##0.7 m1 mm dia.E39-S391 pc. each for emitter and receiver (total2 pcs.)(Seal type long slit) Can be used with the through-beam model E3JK-5##.Name Sensing distance (typical)Model QuantityRemarksReflectors E3JK-R2## 2.5 m (rated value)E39-R11Attached to the E3JK-R2##. Attached to the E3JK-R4##.E3JK-R4## 4 m (rated value)E3JK-R2## 3 m E39-R21---E3JK-R4## 5 m Small reflector E3JK-R2## 1 m (5 mm) *E39-R31---Tape ReflectorE3JK-R2##750 mm (200 mm) *E39-RS11The M.S.R. function is available.E3JK-R2## 1.2 m (200 mm) *E39-RS2E3JK-R2## 1.5 m (200 mm) *E39-RS3Mounting Brackets3Rating/PerformanceE3JKSensor typeThrough-beam Retroflective model (with M.S.R. function)Retroflective model (without M.S.R. function)Diffuse-reflective ItemModelE3JK-5M #E3JK-R2M #E3JK-R2#3E3JK-R4M #E3JK-R4S3E3JK-DS30M #E3JK-DS30S3Sensing distance 5 m2.5 m(When using the E39-R1) 4 m(When using the E39-R1)300 mm(White paper 100x100 mm)Standard sensing object Opaque 14.8 dia. min.Opaque: 75 mm dia. min.---Differential distance ---20% max. of sensing distanceDirectional angle Both emitter and receiver: 3°C to 20°C 1° to 5°---Light source (wave length)Infrared LED (950 nm)Red LED (660 nm)Infrared LED (950 nm)Power supply volt-age 12 to 240 VDC ±10% ripple (p-p) : 10% max. 24 to 240 VAC ±10% 50/60 Hz Current con-sump-tionDC 3 W max. 2 W max.AC3 W max.2 W max.Control outputRelay output: 250VAC3 A (cos ϕ=1) max., 5 VDC 10 mA min.Relay output: 250VAC3 A (cos ϕ=1) max., 5 VDC 10 mA min.DC SSR Neg-ative or posi-tive common 48 VDC100 mA max. Leak current 0.1 mA max. With load short-circuit protectionRelay output: 250VAC3 A (cos ϕ=1) max., 5 VDC 10 mA min.DC SSRNegative com-mon 48 VDC100 mA max. Leak current 0.1 mA max. With load short-circuit protec-tionRelay output: 250VAC3 A (cos ϕ=1) max., 5 VDC 10 mA min.DC SSR Neg-ative common 48 VDC100 mA max. Leak current 0.1 mA max. With load short-circuit protectionLife ex-pectan-cy (relay output)Me-chanical 50 million times or more (switching frequency 18,000 times/hour)Electri-cal100 thousand times or more (switching frequency 18,000 times/hour)Response time30 ms max.30 ms max.5 ms max.30 ms max.5 ms max.30 ms max.5 ms max.Sensitivity adjustment ---Single-turn adjustmentAmbient illuminanceIncandescent lamp: 3,000 lux max.Ambient temperature Operating: -25°C to 55°C, Storage: -30°C to 70°C (with no icing or condensation)Ambient humidity Operating: 45% to 85%RH, Storage: 35% to 95%RH (with no condensation)Insulation resistance 20 M Ω min. at 500 VDCDielectric strength 1,500 VAC at 50/60 Hz for 1 minuteVibra-tion resis-tanceDestruc-tion 10 to 55 Hz, 1.5 mm double amplitude for 2 hours each in X, Y, and Z directionsMal-function10 to 55 Hz, 1.5 mm double amplitude for 2 hours each in X, Y, and Z directions3Shock resis-tanceDestruc-tionDestruction: 500 m/s 2 for 3 times each in X, Y, and Z directionsMal-functionDestruc-tion: 100m/s 2 (approx. 10G) 3 times each in X, Y, and Z directions Destruction:100m/s 2 (approx.10G) 3 times each in X, Y, and Z direc tionsDestruction:500m/s 2 for 3times each inX, Y andZ directionsDestruction: 100m/s 2(approx.10G) 3 timeseach in X, Y,and Z directionsDestruction: 500m/s 2 for 3 times each in X, Y, and Z directions Destruction: 100m/s 2 (approx.10G) 3 times each in X, Y, and Z direc tionsDestruction: 500m/s 2 for 3 times each in X, Y, and Z directionsProtective structure IEC60529 IP64Connection method Pre-wired models (standard length: 2 m)Weight(Packed state)Approx. 420 g Approx. 250 g MaterialCaseABS LensAcrylicsMountingbracketSteelAccessoriesMounting bracket (with screws), nuts, instruction manual, reflector (retroreflective model only)Sensor typeThrough-beam Retroflective model (with M.S.R. function)Retroflective model (without M.S.R. function)Diffuse-reflectiveItemModelE3JK-5M #E3JK-R2M #E3JK-R2#3E3JK-R4M #E3JK-R4S3E3JK-DS30M #E3JK-DS30S3E 3Characteristic data (typical)Excess Gain Ratio vs. Setting Distance Through-beam model Retroreflective ModelsDiffuse-reflective E3JK-5##E3JK-R2## + E39-R1 (supplied reflector)E3JK-DS30##Output Circuit DiagramE3JKRelay outputDC transistor outputNote:Connect to brown and blue on the emitter side.PrecautionsDesignPower Reset TimeThe Sensor is ready to detect an object within 200 ms after it is turned ON. If Sensor and load are connected to separate power supplies, ensure to turn ON the Sensor first.Wiring ConsiderationsConnection/WiringIf the DC transistor output type is used, the sum of load cur-rents of L-ON output (NO) and D-ON output (NC) should be within 100 mA. If the sum of load currents exceeds 100 mA, the load short-circuit protection may be activated. (The load short-circuit protection is reset by turning OFF the power of the photoelectric sensor.)MiscellaneousAmbient Conditions (Installation Area)The E3JK will malfunction if installed in the following places.•Places where the E3JK is exposed to a dusty environment.•Places where corrosive gases are produced.•Places where the E3JK is directly exposed to water, oil, or chemicals.Correct UseE3JKEmitterReceiverEmitterReceiverDimensions (Unit: mm)Accessories (Order Separately)In the interest of product improvement, specifications are subject to change without notice.ALL DIMENSIONS SHOWN ARE IN MILLIMETERS.To convert millimeters into inches, multiply by 0.03937. To convert grams into ounces, multiply by 0.03527.Cat. No. E027-E2-09A -X。
OMRON欧姆龙光电开关型大全
O M R O N欧姆龙光电开关型大全The latest revision on November 22, 2020OMRON欧姆龙光电开关(1号整经机)E3JK-DS30M1扩散反射型检测距离30CMOMRON欧姆龙光电开关1.E3JK-R2M1回归反射型检测距离2M2.E3JK-R4M1回归反射型检测距离4M3.E3JK-R4M2回归反射型检测距离4M4. E3JK-5M1对射型检测距离5M5.E3JK-5M2对射型检测距离5M6.E3JK-DS30M1扩散反射型检测距离30CM7. E3JM-10M4T定时型对射检测距离10M8.E3JM-10M4对射检测距离10M9.E3JM-10M4-G对射,检测距10M10. E3JM-DS70M4扩散反射型检测距离70CM11.E3JM-DS70M4-G扩散反射型检测70CM12. E3JM-R4M4T-G定时型回归反射检测距离4M13.E3JM-R4M4-G回归反射检测距离4M14.OMRON欧姆龙光电开关E3F3-D11φ18扩散反射型检测距离10CM/DC10-30V15.E3F3-D12φ18扩散反射型检测距离30CM/DC10-30V16. E3F3-R61φ18回归反射检测距2M/DC10-30V17.E3F3-T61φ18对射型检测距离10M/DC10-30V18. E3S-2E4对射型检测距离2M/DC10-30V19.E3S-2E4对射型检测距离5M/DC10-30V20.E3S-AD11扩散反射型检测距离20CM/DC10-30V21.E3S-AD61扩散反射型/DC10-30V22. E3S-AR61回归反射DC10-30V23.E3S-AR11回归反射检测距离2M/DC10-30V24. E3S-AT11对射型检测距离7M/DC10-30V25.E3S-AT61对射型/DC10-30V26. E3S-CL22M E3S-DS10E4扩散反射型检测距10CM/DC10-30V27.E3S-DS10E41扩散反射型检测距离10CM/DC10-30V28.E3S-GS1E4槽型检测距离10MM/DC10-30V29.E3S-GS3E4槽型检测距离30M/DC10-30V E3S-GS3B4槽型检测距离30M/DC10-30V30.E3R-5E4对射型检测距离5M/DC10-30V31. E3R-DS30E4扩散反射型检测距离30CM/DC10-30V32.E3R-R2E4回归反射型检测距离2M/DC10-30V33.OMRON欧姆龙光电开关E3Z-D61扩散反射型检测距离100M/DC10-30V34.E3Z-D62扩散反射型检测距离100M/DC10-30V35.E3Z-D81扩散反射型检测距离100M/DC10-30V36.E3Z-D82扩散反射型检测距离100M/DC10-30V37.E3Z-R61回归反射型检测距离4M/DC10-30V38.E3Z-R82回归反射型检测距离4M/DC10-30V39. E3Z-T61对射型检测距离15M/DC10-30V40.OMRON欧姆龙光纤放大器E3X-A11通用型NPN输出DC10-30V41.E3X-NA11通用型NPN输出DC10-30V42. E3X-NA41通用型PNP输出DC10-30V43.E3X-NM11通用型NPN输出DC10-30V,4路输出。
E3JK-RR12光电开关

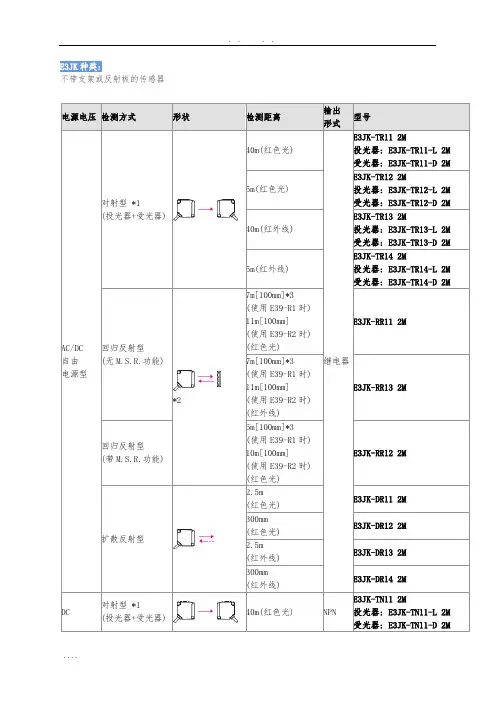

E3JK种类:不带支架或反射板的传感器电源电压检测方式形状检测距离输出形式型号AC/DC 自由电源型对射型 *1(投光器+受光器)40m(红色光)继电器E3JK-TR11 2M投光器: E3JK-TR11-L 2M受光器: E3JK-TR11-D 2M5m(红色光)E3JK-TR12 2M投光器: E3JK-TR12-L 2M受光器: E3JK-TR12-D 2M40m(红外线)E3JK-TR13 2M投光器: E3JK-TR13-L 2M受光器: E3JK-TR13-D 2M5m(红外线)E3JK-TR14 2M投光器: E3JK-TR14-L 2M受光器: E3JK-TR14-D 2M回归反射型(无M.S.R.功能)*27m[100mm]*3(使用E39-R1时)11m[100mm](使用E39-R2时)(红色光)E3JK-RR11 2M7m[100mm]*3(使用E39-R1时)11m[100mm](使用E39-R2时)(红外线)E3JK-RR13 2M回归反射型(带M.S.R.功能)6m[100mm]*3(使用E39-R1时)10m[100mm](使用E39-R2时)(红色光)E3JK-RR12 2M扩散反射型2.5m(红色光)E3JK-DR11 2M300mm(红色光)E3JK-DR12 2M2.5m(红外线)E3JK-DR13 2M300mm(红外线)E3JK-DR14 2MDC 对射型 *1(投光器+受光器)40m(红色光) NPNE3JK-TN11 2M投光器: E3JK-TN11-L 2M受光器: E3JK-TN11-D 2MPNP E3JK-TP11 2M投光器: E3JK-TP11-L 2M 受光器: E3JK-TP11-D 2M5m(红色光) NPNE3JK-TN12 2M投光器: E3JK-TN12-L 2M受光器: E3JK-TN12-D 2M PNPE3JK-TP12 2M投光器: E3JK-TP12-L 2M受光器: E3JK-TP12-D 2M40m(红外线) NPNE3JK-TN13 2M投光器: E3JK-TN13-L 2M受光器: E3JK-TN13-D 2M PNPE3JK-TP13 2M投光器: E3JK-TP13-L 2M受光器: E3JK-TP13-D 2M5m(红外线) NPNE3JK-TN14 2M投光器: E3JK-TN14-L 2M受光器: E3JK-TN14-D 2M PNPE3JK-TP14 2M投光器: E3JK-TP14-L 2M受光器: E3JK-TP14-D 2M回归反射型(无M.S.R.功能)*2 7m[100mm]*3(使用E39-R1时)11m[100mm](使用E39-R2时)(红色光)NPN E3JK-RN11 2MPNP E3JK-RP11 2M7m[100mm]*3(使用E39-R1时)11m[100mm](使用E39-R2时)(红外线)NPN E3JK-RN13 2MPNP E3JK-RP13 2M回归反射型(带M.S.R.功能) 6m[100mm]*3(使用E39-R1时)10m[100mm](使用E39-R2时)(红色光)NPN E3JK-RN12 2MPNP E3JK-RP12 2M扩散反射型2.5m(红色光)NPN E3JK-DN11 2MPNP E3JK-DP11 2M 300mm(红色光)NPN E3JK-DN12 2MPNP E3JK-DP12 2M 2.5m(红外线)NPN E3JK-DN13 2MPNP E3JK-DP13 2M 300mm NPN E3JK-DN14 2M(红外线) PNP E3JK-DP14 2M *1. 对射型的标准价格、标准库存为投光器和受光器配套的产品。
E3JK-RR11光电开关
E3JK种类:不带支架或反射板的传感器电源电压检测方式形状检测距离输出形式型号AC/DC 自由电源型对射型*1(投光器+受光器)40m(红色光)继电器E3JK-TR11 2M投光器: E3JK-TR11-L 2M受光器: E3JK-TR11-D 2M5m(红色光)E3JK-TR12 2M投光器: E3JK-TR12-L 2M受光器: E3JK-TR12-D 2M40m(红外线)E3JK-TR13 2M投光器: E3JK-TR13-L 2M受光器: E3JK-TR13-D 2M5m(红外线)E3JK-TR14 2M投光器: E3JK-TR14-L 2M受光器: E3JK-TR14-D 2M回归反射型(无M.S.R.功能)*27m[100mm]*3(使用E39-R1时)11m[100mm](使用E39-R2时)(红色光)E3JK-RR11 2M7m[100mm]*3(使用E39-R1时)11m[100mm](使用E39-R2时)(红外线)E3JK-RR13 2M回归反射型(带M.S.R.功能)6m[100mm]*3(使用E39-R1时)10m[100mm](使用E39-R2时)(红色光)E3JK-RR12 2M扩散反射型2.5m(红色光)E3JK-DR11 2M300mm(红色光)E3JK-DR12 2M2.5m(红外线)E3JK-DR13 2M300mm(红外线)E3JK-DR14 2MDC 对射型*1(投光器+受光器)40m(红色光) NPNE3JK-TN11 2M投光器: E3JK-TN11-L 2M受光器: E3JK-TN11-D 2MPNP E3JK-TP11 2M投光器: E3JK-TP11-L 2M 受光器: E3JK-TP11-D 2M5m(红色光) NPNE3JK-TN12 2M投光器: E3JK-TN12-L 2M受光器: E3JK-TN12-D 2M PNPE3JK-TP12 2M投光器: E3JK-TP12-L 2M受光器: E3JK-TP12-D 2M40m(红外线) NPNE3JK-TN13 2M投光器: E3JK-TN13-L 2M受光器: E3JK-TN13-D 2M PNPE3JK-TP13 2M投光器: E3JK-TP13-L 2M受光器: E3JK-TP13-D 2M5m(红外线) NPNE3JK-TN14 2M投光器: E3JK-TN14-L 2M受光器: E3JK-TN14-D 2M PNPE3JK-TP14 2M投光器: E3JK-TP14-L 2M受光器: E3JK-TP14-D 2M回归反射型(无M.S.R.功能)*2 7m[100mm]*3(使用E39-R1时)11m[100mm](使用E39-R2时)(红色光)NPN E3JK-RN11 2MPNP E3JK-RP11 2M7m[100mm]*3(使用E39-R1时)11m[100mm](使用E39-R2时)(红外线)NPN E3JK-RN13 2MPNP E3JK-RP13 2M回归反射型(带M.S.R.功能) 6m[100mm]*3(使用E39-R1时)10m[100mm](使用E39-R2时)(红色光)NPN E3JK-RN12 2MPNP E3JK-RP12 2M扩散反射型2.5m(红色光)NPN E3JK-DN11 2MPNP E3JK-DP11 2M 300mm(红色光)NPN E3JK-DN12 2MPNP E3JK-DP12 2M 2.5m NPN E3JK-DN13 2M(红外线) PNP E3JK-DP13 2M300mm (红外线) NPN E3JK-DN14 2M PNP E3JK-DP14 2M*1. 对射型的标准价格、标准库存为投光器和受光器配套的产品。
E3JK-DR12 光电开关
E3JK-DR12 光电开关

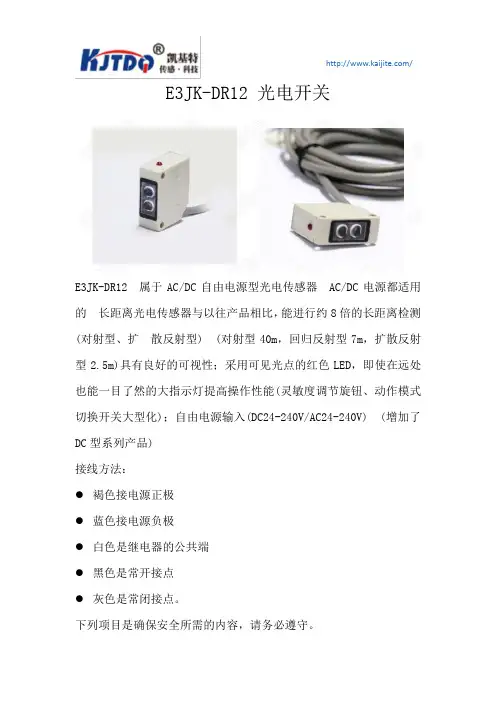

E3JK-DR12 属于AC/DC自由电源型光电传感器AC/DC电源都适用的长距离光电传感器与以往产品相比，能进行约8倍的长距离检测(对射型、扩散反射型) (对射型40m，回归反射型7m，扩散反射型2.5m)具有良好的可视性；采用可见光点的红色LED，即使在远处也能一目了然的大指示灯提高操作性能(灵敏度调节旋钮、动作模式切换开关大型化)；自由电源输入(DC24-240V/AC24-240V) (增加了DC型系列产品)
接线方法：
●褐色接电源正极
●蓝色接电源负极
●白色是继电器的公共端
●黑色是常开接点
●灰色是常闭接点。
下列项目是确保安全所需的内容，请务必遵守。
请勿在具有易燃性、爆炸性、腐蚀性气体的环境下使用。
请勿在油或化学药品的环境中使用。
请勿在水中、雨中及室外使用。
请勿在超过额定值的条件或环境中使用。
使用AC电源时，请勿使用高频电源(变频器等)。
请勿在日光直射的场所使用。
请勿在振动或冲击会直接传递给本体的场所使用。
请勿使用稀释剂、酒精或其他有机溶剂。
报废时请作为工业废弃物处理。
如果高压线、动力线与本产品的接线在同一根配管或同一个管道内走线，本产品可能会因感应而发生误动作乃至损坏。
因此原则上请分别走线或使用屏蔽导线。
请勿对电缆施加过度的力。
E3JK-TR12-L光电开关
E3JK种类:不带支架或反射板的传感器电源电压检测方式形状检测距离输出形式型号AC/DC 自由电源型对射型*1(投光器+受光器)40m(红色光)继电器E3JK-TR11 2M投光器: E3JK-TR11-L 2M受光器: E3JK-TR11-D 2M5m(红色光)E3JK-TR12 2M投光器: E3JK-TR12-L 2M受光器: E3JK-TR12-D 2M40m(红外线)E3JK-TR13 2M投光器: E3JK-TR13-L 2M受光器: E3JK-TR13-D 2M5m(红外线)E3JK-TR14 2M投光器: E3JK-TR14-L 2M受光器: E3JK-TR14-D 2M回归反射型(无M.S.R.功能)*27m[100mm]*3(使用E39-R1时)11m[100mm](使用E39-R2时)(红色光)E3JK-RR11 2M7m[100mm]*3(使用E39-R1时)11m[100mm](使用E39-R2时)(红外线)E3JK-RR13 2M回归反射型(带M.S.R.功能)6m[100mm]*3(使用E39-R1时)10m[100mm](使用E39-R2时)(红色光)E3JK-RR12 2M扩散反射型2.5m(红色光)E3JK-DR11 2M300mm(红色光)E3JK-DR12 2M2.5m(红外线)E3JK-DR13 2M300mm(红外线)E3JK-DR14 2MDC 对射型*1(投光器+受光器)40m(红色光) NPNE3JK-TN11 2M投光器: E3JK-TN11-L 2M受光器: E3JK-TN11-D 2MPNP E3JK-TP11 2M投光器: E3JK-TP11-L 2M 受光器: E3JK-TP11-D 2M5m(红色光) NPNE3JK-TN12 2M投光器: E3JK-TN12-L 2M受光器: E3JK-TN12-D 2M PNPE3JK-TP12 2M投光器: E3JK-TP12-L 2M受光器: E3JK-TP12-D 2M40m(红外线) NPNE3JK-TN13 2M投光器: E3JK-TN13-L 2M受光器: E3JK-TN13-D 2M PNPE3JK-TP13 2M投光器: E3JK-TP13-L 2M受光器: E3JK-TP13-D 2M5m(红外线) NPNE3JK-TN14 2M投光器: E3JK-TN14-L 2M受光器: E3JK-TN14-D 2M PNPE3JK-TP14 2M投光器: E3JK-TP14-L 2M受光器: E3JK-TP14-D 2M回归反射型(无M.S.R.功能)*2 7m[100mm]*3(使用E39-R1时)11m[100mm](使用E39-R2时)(红色光)NPN E3JK-RN11 2MPNP E3JK-RP11 2M7m[100mm]*3(使用E39-R1时)11m[100mm](使用E39-R2时)(红外线)NPN E3JK-RN13 2MPNP E3JK-RP13 2M回归反射型(带M.S.R.功能) 6m[100mm]*3(使用E39-R1时)10m[100mm](使用E39-R2时)(红色光)NPN E3JK-RN12 2MPNP E3JK-RP12 2M扩散反射型2.5m(红色光)NPN E3JK-DN11 2MPNP E3JK-DP11 2M 300mm(红色光)NPN E3JK-DN12 2MPNP E3JK-DP12 2M 2.5m NPN E3JK-DN13 2M(红外线) PNP E3JK-DP13 2M300mm (红外线) NPN E3JK-DN14 2M PNP E3JK-DP14 2M*1. 对射型的标准价格、标准库存为投光器和受光器配套的产品。
欧姆龙e3jk光电开关
欧姆龙e3jk光电开关
接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（plc)装置提供控制指令。
接近开关是种开关型传感器（即无触点开关），它既有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。
产品有电感式、电容式、霍尔式、交、直流型。
接近开关又称无触点接近开关，是理想的电子开关量传感器。
当金属检测体接近开关的感应区域，开关就能无接触，无压力、无火花、迅速发出电气指令，准确反应出运动机构的位置和行程，即使用于一般的行程控制，其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力，是一般机械式行程开关所不能相比的。
它广泛地应用于机床、冶金、化工、轻纺和印刷等行业。
在自动控制系统中可作为限位、计数、定位控制和自动保护环节等。
欧姆龙e3jk光电开关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
E3JK种类:不带支架或反射板的传感器电源电压检测方式形状检测距离输出形式型号AC/DC 自由电源型对射型*1(投光器+受光器)40m(红色光)继电器E3JK-TR11 2M投光器: E3JK-TR11-L 2M受光器: E3JK-TR11-D 2M5m(红色光)E3JK-TR12 2M投光器: E3JK-TR12-L 2M受光器: E3JK-TR12-D 2M40m(红外线)E3JK-TR13 2M投光器: E3JK-TR13-L 2M受光器: E3JK-TR13-D 2M5m(红外线)E3JK-TR14 2M投光器: E3JK-TR14-L 2M受光器: E3JK-TR14-D 2M回归反射型(无M.S.R.功能)*27m[100mm]*3(使用E39-R1时)11m[100mm](使用E39-R2时)(红色光)E3JK-RR11 2M7m[100mm]*3(使用E39-R1时)11m[100mm](使用E39-R2时)(红外线)E3JK-RR13 2M回归反射型(带M.S.R.功能)6m[100mm]*3(使用E39-R1时)10m[100mm](使用E39-R2时)(红色光)E3JK-RR12 2M扩散反射型2.5m(红色光)E3JK-DR11 2M300mm(红色光)E3JK-DR12 2M2.5m(红外线)E3JK-DR13 2M300mm(红外线)E3JK-DR14 2MDC 对射型*1(投光器+受光器)40m(红色光) NPNE3JK-TN11 2M投光器: E3JK-TN11-L 2M受光器: E3JK-TN11-D 2MPNP E3JK-TP11 2M投光器: E3JK-TP11-L 2M 受光器: E3JK-TP11-D 2M5m(红色光) NPNE3JK-TN12 2M投光器: E3JK-TN12-L 2M受光器: E3JK-TN12-D 2M PNPE3JK-TP12 2M投光器: E3JK-TP12-L 2M受光器: E3JK-TP12-D 2M40m(红外线) NPNE3JK-TN13 2M投光器: E3JK-TN13-L 2M受光器: E3JK-TN13-D 2M PNPE3JK-TP13 2M投光器: E3JK-TP13-L 2M受光器: E3JK-TP13-D 2M5m(红外线) NPNE3JK-TN14 2M投光器: E3JK-TN14-L 2M受光器: E3JK-TN14-D 2M PNPE3JK-TP14 2M投光器: E3JK-TP14-L 2M受光器: E3JK-TP14-D 2M回归反射型(无M.S.R.功能)*2 7m[100mm]*3(使用E39-R1时)11m[100mm](使用E39-R2时)(红色光)NPN E3JK-RN11 2MPNP E3JK-RP11 2M7m[100mm]*3(使用E39-R1时)11m[100mm](使用E39-R2时)(红外线)NPN E3JK-RN13 2MPNP E3JK-RP13 2M回归反射型(带M.S.R.功能) 6m[100mm]*3(使用E39-R1时)10m[100mm](使用E39-R2时)(红色光)NPN E3JK-RN12 2MPNP E3JK-RP12 2M扩散反射型2.5m(红色光)NPN E3JK-DN11 2MPNP E3JK-DP11 2M 300mm(红色光)NPN E3JK-DN12 2MPNP E3JK-DP12 2M 2.5m NPN E3JK-DN13 2M(红外线) PNP E3JK-DP13 2M300mm (红外线) NPN E3JK-DN14 2M PNP E3JK-DP14 2M*1. 对射型的标准价格、标准库存为投光器和受光器配套的产品。
*2. 不含反射板，须根据传感器的预期用途单独购买反射板。
*3. 传感器与反射板间的距离应大于[ ]内的数值。
传感器带支架和反射板的传感器(型号包含“-C”)电源电压检测方式形状检测距离输出形式型号AC/DC 自由电源型对射型*1(投光器+受光器)40m(红色光)继电器E3JK-TR11-C2M投光器:E3JK-TR11-L2M受光器:E3JK-TR11-D2M5m(红色光)E3JK-TR12-C2M投光器:E3JK-TR12-L2M受光器:E3JK-TR12-D2M40m(红外线)E3JK-TR13-C2M投光器:E3JK-TR13-L2M受光器:E3JK-TR13-D2M5m(红外线)E3JK-TR14-C2M投光器:E3JK-TR14-L2M受光器:E3JK-TR14-D 2M回归反射型(无M.S.R.功能) 7m[100mm]*2(使用E39-R1时)11m[100mm](使用E39-R2时)(红色光)E3JK-RR11-C2M7m[100mm]*2(使用E39-R1时)11m[100mm](使用E39-R2时)(红外线)E3JK-RR13-C2M回归反射型(带M.S.R.功能) 6m[100mm]*2(使用E39-R1时)10m[100mm](使用E39-R2时)(红色光)E3JK-RR12-C2M扩散反射型2.5m(红色光)E3JK-DR11-C2M300mm(红色光)E3JK-DR12-C2M2.5m(红外线)E3JK-DR13-C2M300mm(红外线)E3JK-DR14-C2M*1. 对射型传感器成套出售，包括投光器和受光器。
*2. 传感器与反射板间的距离应大于[ ]内的数值。
附件(另售)反射板(回归反射型用必需品)-C型附带E39-R1。
名称检测距离(额定值) 型号数量反射板E3JK-R□117m[100mm] *E39-R11个E3JK-R□126m[100mm] *E3JK-R□137m[100mm] *E3JK-R□119m[100mm] *E3JK-R□127m[100mm] *E39-R1S1个E3JK-R□139m[100mm] *E3JK-R□1111m[100mm] *E3JK-R□1210m[100mm] *E39-R21个E3JK-R□1311m[100mm] *注. 详情请参照样本上的“特性数据”* 请将传感器与反射板间的距离设定为大于[ ]内的数值。
安装配件-C型附带。
形状型号数量E39-L401个注1 . 使用对射型时，请订购2个用于投光器、受光器。
AC/DC自由电源型光电传感器 E3JKE3JK特点:与以往产品相比，能进行约8倍的长距离检测(对射型、扩散反射型)(对射型40m，回归反射型7m，扩散反射型2.5m)良好的可视性·采用可见光点的红色LED·即使在远处也能一目了然的大指示灯提高操作性能(灵敏度调节旋钮、动作模式切换开关大型化)自由电源输入(DC24-240V/AC24-240V)(增加了DC型系列产品)附带红外发光二极管的型号亦有售。
额定值/ 性能:检测方式对射型项目型号E3JK-TR11-□E3JK-TR12-□E3JK-TR13-□E3JK-TR14-□检测距离40m 5m 40m 5m标准检测物体φ17mm以上的不透明物体应差-指向角投、受光器：各3°以上光源(发光波长) 红色发光二极管(624nm) 红外发光二极管(850 nm)电源电压DC24～240V±10%脉动(p-p)10%以下AC24～240V±10% 50/60Hz消耗电力/ 消耗电流DC 3W以下(投光器1.5W以下、受光器1.5W以下) AC 3W以下(投光器1.5W以下、受光器1.5W以下)控制输出继电器输出：1c触点A C250V 3A(cosφ＝1)以下、DC5V 10mA以上入光时ON/遮光时ON 开关切换式保护电路-寿命(继电器输出) 机械5,000万次以上(开关频率18,000次/h) 电气10万次以上(开关频率1,800次/h)响应时间20ms以下灵敏度调节单方向旋钮仅受光器(E3JK-TR1□-D)使用环境照度受光面照度白炽灯：3,000lx以下、太阳光：11,000lx以下环境温度范围动作时：-25～+55℃、保存时：-40～+70℃(不结冰、不凝露) 环境湿度范围动作时：35～85%、保存时：35～95%(不凝露)绝缘电阻20MΩ以上(DC500V)耐压AC1,500V 50/60Hz 1min振动耐久10～55Hz 双振幅1.5mm X、Y、Z各方向2h 误动作10～55Hz 双振幅1.5mm X、Y、Z各方向2h冲击耐久500m/s2 X、Y、Z各方向3次误动作100m/s2 X、Y、Z各方向3次保护结构IEC规格60529 IP64连接方式导线引出型(标准导线长2m) 重量(包装状态) 约350g材质外壳ABS(丙烯腈丁二烯苯乙烯) 透镜部/显示窗部甲基丙烯树脂旋钮POM电缆PVC电缆弯曲半径R18附件使用说明书和安装支架(仅限E3JK-TR1□-C)检测方式回归反射型(无M.S.R功能) 回归反射型(带M.S.R功能) 项目型号E3JK-RR11-□E3JK-RR13-□E3JK-RR12-□检测距离7m[100mm] *(使用E39-R1时)、11m[100mm] *(使用E39-R2时)6 m [100 mm]*(使用E39-R1时)、10 m [100 mm]*(使用E39-R2时)标准检测物体φ75mm以上的不透明体（使用E39-R1时）、φ100mm以上的不透明体（使用E39-R2使用时）应差- 指向角 1.5°以上光源(发光波长) 红色发光二极管(624nm)红外发光二极管(850nm)红色发光二极管(624nm)电源电压DC24～240V±10%脉动(p-p)10%以下AC24～240V±10% 50/60Hz消耗电力/ 消耗电流DC 2W以下AC 2W以下控制输出继电器输出：1c触点AC250V 3A(cosφ＝1)以下、DC5V 10mA以上入光时ON/遮光时ON 开关切换式保护电路防止相互干扰的功能寿命(继电器输出) 机械5,000万次以上(开关频率18,000次/h) 电气10万次以上(开关频率1,800次/h)响应时间20ms以下灵敏度调节单方向旋钮使用环境照度受光面照度白炽灯：3,000lx以下、太阳光：11,000lx以下环境温度范围动作时：-25～+55℃、保存时：-40～+70℃(不结冰、不凝露) 环境湿度范围动作时：35～85%、保存时：35～95%(不凝露)绝缘电阻20MΩ以上(DC500V)耐压AC1,500V 50/60Hz 1min振动耐久10～55Hz 双振幅1.5mm X、Y、Z各方向2h 误动作10～55Hz 双振幅1.5mm X、Y、Z各方向2h冲击耐久500m/s2 X、Y、Z各方向3次误动作100m/s2 X、Y、Z各方向3次保护结构IEC规格60529 IP64连接方式导线引出型(标准导线长2m) 重量(包装状态) 约180g材质外壳ABS (丙烯腈丁二烯苯乙烯) 透镜部/显示窗部甲基丙烯树脂旋钮POM电缆PVC 电缆弯曲半径R18附件使用说明书、安装支架(仅限E3JK-RR1□-C)和反射板(仅限E3JK-RR1□-C)* 传感器与反射板间的距离应大于[ ]内的数值。
