盐水池的安装
厨房水池安装流程
厨房水池安装流程一、准备工作1.1 确定水池安装位置：常见的水池安装位置有两种，一种是台面内嵌安装，另一种是台面上面放置安装。
需要根据自己的实际情况来选择合适的安装方式。
1.2 准备安装工具：螺丝刀、扳手、电钻等。
二、水管和排水管的连接2.1 连接水管：先根据水管口安装好水龙头，然后将水管接头与水龙头连接好，注意要加上密封胶圈以防漏水。
2.2 排水管的连接：在水池下方，将排水管与下水管相连。
需要注意的是，排水管和下水管的连口必须加密封胶垫，以及加装渐变器才可连接。
三、水池的安装3.1 选好水池放置位置，用铅笔圈出水池的位置，先预留孔洞，放置水池，确认无误后钻孔并用固定螺丝将水池固定住。
3.2 在水池边缘涂上密封胶，防止池子中的水渗透到台面下面。
四、水龙头和电器的安装4.1 水龙头的安装：将水龙头装到水池上。
注意：水龙头的选择和高度要根据水池的实际情况进行选择。
安装时要用三层润滑垫片来保证水龙头周围的密封性，再用五金螺钉将水龙头紧固上自来水入口。
4.2 电器插座的安装：在安装好水龙头后，要将插座固定在水池下方，注意防潮。
如果有热水器的话，就需要将热水器连接好电源。
五、安装注意事项5.1 安装时要注意水池的高度，根据使用者的身高来进行选择，确保使用起来舒适。
同时要注意和下方的下水管连接不要超过40cm。
5.2 注意水管和排水管的接口要防漏水，可以在连接前使用密封胶圈加以封闭。
水管的安装要选择合适直径的管材，保证导水的畅通。
5.3 水池的安装要注意稳固，不能有晃动。
对于台面内嵌安装的，水池的尺寸和台面尺寸要相符，避免安装时过于紧凑，使维修受阻。
5.4 检查插座和电器与水接触的情况，要保证安全可靠。
净水池施工方案
净水池施工方案
一、前言
在工程施工中，净水池是一个非常重要的设施，它可以有效地过滤水质、改善
水质，保障人们的生活和生产用水安全。
因此，净水池的施工方案必须合理、科学，才能确保净水池的功能发挥最大效果。
二、净水池施工前的准备工作
1.地基处理：选择平整牢固地基，确保净水池的稳固性。
2.建筑材料准备：准备优质的水泥、砖块等建筑材料，确保施工质量。
3.设计图纸确认：根据设计图纸，确认净水池的尺寸、结构等参数。
三、净水池施工流程
1.模板安装：根据设计要求，安装净水池的模板，确保净水池的外形符
合设计要求。
2.钢筋加固：在模板内安装钢筋，保证净水池的承重和抗压能力。
3.浇筑混凝土：按照设计要求，开始浇筑净水池的混凝土，确保混凝土
浇筑质量。
4.涂抹防水层：在净水池内表面涂抹防水材料，确保净水池不渗漏。
5.完工验收：施工完成后，进行净水池的完工验收，确认净水池符合设
计要求，可以投入使用。
四、净水池施工注意事项
1.施工安全：在施工过程中，要严格遵守安全操作规程，确保施工人员
的安全。
2.施工质量：施工过程中要注重施工质量，保证净水池的使用寿命。
3.环保要求：施工过程中要符合环保要求，保护环境资源。
五、净水池施工总结
净水池的施工是一个复杂的工程，需要各方面的工作密切配合，经过科学规划
和精心施工，才能建造出一个安全、稳定、功能完善的净水池。
希望本文内容对净水池施工提供一定的帮助和指导。

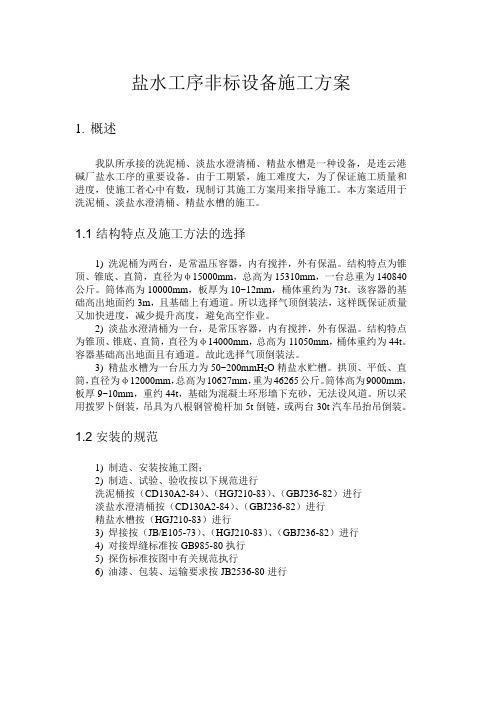

盐水工序非标设备施工方案
盐水工序非标设备施工方案1.概述我队所承接的洗泥桶、淡盐水澄清桶、精盐水槽是一种设备，是连云港碱厂盐水工序的重要设备。
由于工期紧，施工难度大，为了保证施工质量和进度，使施工者心中有数，现制订其施工方案用来指导施工。
本方案适用于洗泥桶、淡盐水澄清桶、精盐水槽的施工。
1.1 结构特点及施工方法的选择1) 洗泥桶为两台，是常温压容器，内有搅拌，外有保温。
结构特点为锥顶、锥底、直筒，直径为φ15000mm，总高为15310mm，一台总重为140840公斤。
筒体高为10000mm，板厚为10~12mm，桶体重约为73t。
该容器的基础高出地面约3m，且基础上有通道。
所以选择气顶倒装法，这样既保证质量又加快进度，减少提升高度，避免高空作业。
2) 淡盐水澄清桶为一台，是常压容器，内有搅拌，外有保温。
结构特点为锥顶、锥底、直筒，直径为φ14000mm，总高为11050mm，桶体重约为44t。
容器基础高出地面且有通道。
故此选择气顶倒装法。
3) 精盐水槽为一台压力为50~200mmH2O精盐水贮槽。
拱顶、平低、直筒，直径为φ12000mm，总高为10627mm，重为46265公斤。
筒体高为9000mm，板厚9~10mm，重约44t，基础为混凝土环形墙下充砂，无法设风道。
所以采用拨罗卜倒装，吊具为八根钢管桅杆加5t倒链，或两台30t汽车吊抬吊倒装。
1.2 安装的规范1) 制造、安装按施工图；2) 制造、试验、验收按以下规范进行洗泥桶按（CD130A2-84）、（HGJ210-83）、（GBJ236-82）进行淡盐水澄清桶按（CD130A2-84）、（GBJ236-82）进行精盐水槽按（HGJ210-83）进行3) 焊接按（JB/E105-73）、（HGJ210-83）、（GBJ236-82）进行4) 对接焊缝标准按GB985-80执行5) 探伤标准按图中有关规范执行6) 油漆、包装、运输要求按JB2536-80进行2.施工准备2.1 技术交底开工前，应向施工班组进行交底，交底的内容如下：1) 向施工班组下发施工图，协助班组熟悉、搞懂图纸，并指出施工中应该注意的地方和图纸修改的地方。
【品牌企业】盐水池安装厂家推荐

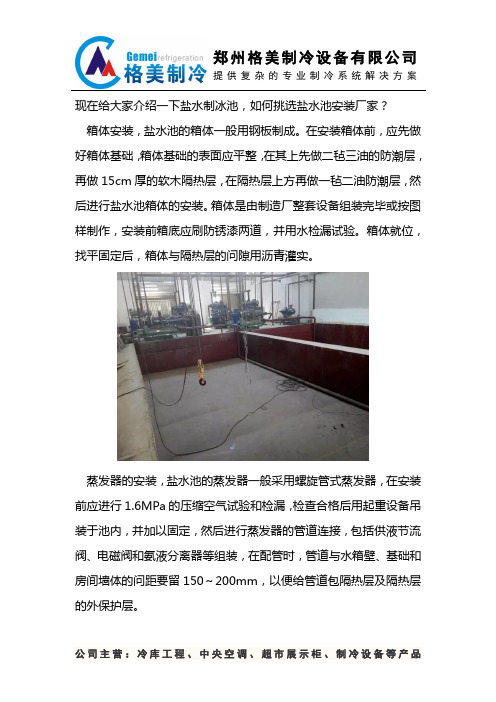

提供复杂的专业制冷系统解决方案现在给大家介绍一下盐水制冰池，如何挑选盐水池安装厂家？箱体安装，盐水池的箱体一般用钢板制成。
在安装箱体前，应先做好箱体基础，箱体基础的表面应平整，在其上先做二毡三油的防潮层，再做15cm厚的软木隔热层，在隔热层上方再做一毡二油防潮层，然后进行盐水池箱体的安装。
箱体是由制造厂整套设备组装完毕或按图样制作，安装前箱底应刷防锈漆两道，并用水检漏试验。
箱体就位，找平固定后，箱体与隔热层的问隙用沥青灌实。
蒸发器的安装，盐水池的蒸发器一般采用螺旋管式蒸发器，在安装前应进行1.6MPa的压缩空气试验和检漏，检查合格后用起重设备吊装于池内，并加以固定，然后进行蒸发器的管道连接，包括供液节流阀、电磁阀和氨液分离器等组装，在配管时，管道与水箱壁、基础和房间墙体的问距要留150～200mm，以便给管道包隔热层及隔热层的外保护层。
提供复杂的专业制冷系统解决方案搅拌器的安装，盐水搅拌器分为卧式和立式两种：卧式搅拌器在安装前，应拆开进行检查，清洗轴瓦，再进行组装，轴与轴瓦间不得有过松或过紧现象，装好后不得漏水；立式搅拌器垂直安装在盐水池箱体的上面，没有漏水存在，操作管理方便，但要注意安装的垂直度。
其余部分的安装盐水制冰中，采用冰桶脱冰的脱冰池，安装时要求其上口位置应稍低于盐水池上口，以免在冰桶脱冰时水满溢人盐水池，使盐水池中盐水浓度下降。
翻冰架要求轴承严格同心，翻转灵活，翻冰架位置应在翻转后冰桶倒在倒冰台上并保持一定的倾斜度，使冰能自由滑出。
倒冰台应有两倍以上冰块的长度。
以上就是盐水制冰池的介绍，希望能帮到广大用户。
格美制冷公司成立于2008年，位于郑州市高新区。
公司长期从事制冷系统性能优化、制冷装置自动控制、室内人工环境、低温技术等方面的应用工作。
提供保鲜库、冷藏库、速冻库、气调库、超市展示柜、GMP净化、真空预冷、工业冷水机、制冰机及制冰设备、HCCP、中央空调等各种规格的专业制冷设备的设计、安装、施工、及售后服务。
水处理装置安装方法
水处理装置安装方法简介水处理装置是一种用于净化水质和提供饮用水的设备，广泛应用于家庭、商业和工业领域。
安装水处理装置可以有效地除去水中的杂质、微生物和有害物质，确保水质的安全和卫生。
本文将介绍水处理装置的安装方法，以及一些值得注意的要点。
安装前的准备工作在开始安装水处理装置之前，您应该先进行以下准备工作：1. 安装位置选择：选择一个通风良好、干燥、离水源近的位置作为水处理装置的安装位置。
2. 水源分析：对水源的硬度、PH值、有机和无机物含量等进行分析，以确定需要使用哪种水处理装置。
3. 准备材料：准备好所需的管道、接头、螺丝、密封胶等安装材料。
安装步骤步骤一：安装前的管道准备1. 确定进水和出水管道的位置。
根据水处理装置的设计要求，将进水管道和出水管道的位置确定在最佳位置，尽量减少管道的弯曲和阻力。
2. 在进水管道上安装止回阀。
止回阀可以防止水处理装置工作时水流倒流，保护设备的正常运行。
3. 安装水处理装置至进水和出水管道。
根据水处理装置的型号和规格，使用相应的接头将装置与管道连接起来。
步骤二：安装稳定器和滤芯1. 根据装置的要求，在进水管道上安装稳定器。
稳定器可以平衡水压，改善水流稳定性。
2. 安装滤芯。
根据装置提供的滤芯安装方法，将滤芯正确地安装在水处理装置中。
步骤三：安装固定支架和固定装置1. 确定水处理装置的位置，使用测量工具测量准确位置。
2. 根据装置的型号和规格，选择合适的固定支架和固定装置。
将支架和固定装置安装到水处理装置上。
3. 将装置和支架连接到墙壁或地面上，确保装置的稳定和安全。
步骤四：接通电源1. 在安装位置附近找到一个可以接通电源的插座。
2. 将水处理装置的电源线插入插座。
步骤五：检查和测试1. 检查所有管道和接头是否安装正确且密封良好，确保没有水漏。
2. 打开水源，观察水处理装置是否工作正常，检查出水质量是否符合要求。
3. 检查和测试水处理装置的各项功能，确保其工作正常。
清水池及管道安装施工方案
清水池及管道安装施工方案一、项目背景清水池及管道的安装是建筑工程中常见的施工工序之一。
清水池通常用于储存清洁水源或用作消防备用水源，而管道则用于输送水源至需要的各个部位。
本文通过对清水池及管道安装施工方案的详细规划和实施，确保施工质量和安全。
二、施工准备1.确定清水池及管道的位置和尺寸，设计方案需符合相关的技术标准和规范要求。
2.准备好所需的施工材料和设备，包括清水池、管道、连接件、水泵、挖掘机等。
3.制定施工进度计划，明确施工分阶段的任务和时间节点。
三、施工流程1. 地面准备工作1.标定清水池和管道的具体位置和轮廓，进行必要的标线。
2.使用挖掘机进行地面开挖，确保清水池和管道的安装空间。
3.施工现场应进行必要的平整和清理，确保施工环境整洁。
2. 清水池安装1.将清水池放置在预先确定的位置上，进行水平校正和固定。
2.连接清水池的进水管道和出水管道，确保管道连接紧密。
3.进行清水池的压力测试和检查，确认安装质量。
3. 管道安装1.根据设计要求和实际情况铺设管道，保持管道的坡度和线路畅通顺直。
2.连接管道与清水池、水泵等设备，采用合适的连接方式和固定措施。
3.进行管道系统的压力测试和漏水检查，确保管道安装质量。
四、施工质量控制1.施工过程中需严格按照相关标准和规范进行操作，确保施工质量符合要求。
2.定期对清水池和管道进行质量检查和验收，发现问题及时处理。
3.配合相关部门进行安全检查和监督，保障施工安全和质量。
五、施工总结清水池及管道的安装施工是一项复杂的工程，需要进行周密的计划和细致的操作才能确保施工质量。
通过本文所述的施工方案，可以有效指导清水池及管道安装施工过程中的实际操作，提高施工效率和质量。
以上即是针对清水池及管道安装施工方案的详细规划和实施过程，每一步都至关重要，务必严格按照要求执行，以确保工程质量和施工安全。
南宁阳台水池安装施工方案
一、工程概况本工程位于南宁市某住宅小区，阳台水池安装工程。
水池采用不锈钢材质，尺寸为长2米、宽1米、高0.5米，水池容积约为1立方米。
水池主要用于家庭生活用水，如洗涤、洗漱等。
施工前需对阳台进行测量和设计，确保水池安装符合使用需求和美观要求。
二、施工准备1. 材料准备- 不锈钢水池：1套- 水池安装配件：膨胀螺丝、防水胶、密封圈等- 施工工具：电钻、扳手、螺丝刀、水平尺等2. 人员准备- 安装工：2人- 质检员：1人3. 施工现场准备- 确保阳台地面平整，无裂缝、凹陷等缺陷。
- 施工现场应保持整洁，确保施工安全。
三、施工步骤1. 施工测量- 在阳台地面用水平尺确定水池安装位置，确保水池水平。
- 根据水池尺寸，用墨线在地面上标记水池轮廓。
2. 预埋膨胀螺丝- 在水池安装位置，按照膨胀螺丝间距要求（一般间距为300mm）进行预埋。
- 使用电钻钻孔，孔径略大于膨胀螺丝直径。
- 将膨胀螺丝插入孔中，拧紧。
3. 水池安装- 将不锈钢水池平稳放置在预埋好的膨胀螺丝上。
- 使用水平尺检查水池是否水平，如有偏差，调整水池位置。
- 将水池底部与膨胀螺丝连接，拧紧螺丝。
4. 防水处理- 在水池四周涂抹防水胶，确保防水效果。
- 待防水胶干燥后，安装水池密封圈。
5. 接管施工- 在水池上安装进水管和排水管，确保管道连接牢固。
- 排水管应向下倾斜，便于排水。
6. 水池验收- 检查水池安装位置、水平度、防水效果、接管连接等。
- 确保水池安装符合设计要求和使用标准。
四、施工注意事项1. 施工过程中，注意安全，佩戴好安全帽、手套等防护用品。
2. 施工现场保持整洁，防止污染室内环境。
3. 防水施工要确保防水胶涂抹均匀，无遗漏。
4. 接管施工要确保管道连接牢固，无漏水现象。
五、施工周期本工程预计施工周期为2天，具体时间根据现场实际情况进行调整。
六、质量保证1. 施工过程中，严格按照施工方案执行，确保施工质量。
2. 施工完成后，进行水池验收，确保水池安装符合设计要求和使用标准。
盐水制冰安装技术规范
一、盐水制冰是应用较广泛、历史悠久的一种间接冷却制冰方法，制出的冰坚实、不易融化，便于贮藏和搬运，在国内渔业、食品业、运输业及医疗机构等行业中使用的比较普遍。
二、盐水制冰安装工艺流程盐水制冰属于间接冷却系统。
传统做法的盐水制冰池中，蒸发器盐水池和制冰盐水池合二为一个制冰池，并用隔板将两者隔开，利用盐水搅拌器使盐水在两个盐水池中循环，冰桶放在制冰盐水池中。
盐水，在搅拌器的作用下进入制冰盐水池对冰桶降温，温度升高后的盐水由另一侧流入蒸发器盐水池再行冷却。
在盐水制冰设备汇总，制冷剂在蒸发器内吸收盐水的热量，使盐水降温并保持在-10~-14℃左右。
当冰桶中的水被冻结后，由吊车依次将冰桶组吊出制冰池放进融冰槽融冰，而后利用倒冰架脱水，并经滑冰道进入冰库储存或直接运走。
脱水后的空冰桶经注水后再放入制冰池中继续生产，如此循环。
三、对盐水的要求1.有关温度的确定1）盐水温度t1 t1直接影响结冰速度及冰的质量。
t1降低，结冰速度加快，但要求蒸发温度较低，使制冷系数下降；t1升高，则不利于盐水与冰桶之间的换热，结冰速度减慢。
一般t1取-10℃2）盐水温度与蒸发温度的温差t2 取较大的t2 虽可加快盐水和制冷剂的换热，有利于盐水的降温，但随着t2 增大，必将要求更低的蒸发温度，会导致压缩机单位功耗的增加。
因此，蒸发温度与盐水温度之差取5℃。
3）盐水的凝固温度要使盐水在制冰池中不断循环，就必须保证它在低温下不会冻结。
如果盐水的凝固温度接近蒸发温度，盐水就有冻结的危险。
但若要求盐水的凝固温度过低，则因盐水浓度的增加使搅拌器的功耗增大。
因此，一般将盐水凝固温度定为比蒸发温度低6~8℃。
2.盐水的配制制冰常用的盐水是氯化钠或氯化钙溶液。
盐水的配制既要满足制冰工艺所要求的温度，又要尽量减少对金属的腐蚀。
1）盐水浓度的确定盐水的温度与浓度的关系，盐水凝固温度随浓度增大而下将；反之，凝固温度随盐水浓度的增大而上升。
因此可根据确定的凝固温度，由氯化钙、氯化钠溶液特性表查到对应的盐水浓度。
水池施工方案
水池施工方案
水池施工方案一般包括以下几个步骤：
1. 确定水池位置：根据不同需求和场地条件，确定水池的位置和尺寸。
2. 地基准备：清理水池建设基地的杂草和附着物，并平整地面，确保地基平整。
3. 建造池壁：根据设计要求，在地基上搭建水池的池壁。
常见的水池池壁建造材料有砖、混凝土和钢筋等。
4. 渗漏处理：在池壁完成后，对池壁进行渗漏处理。
可以使用防水涂料或其他防渗材料进行涂抹，以防止水池渗漏。
5. 安装过滤系统：根据设计要求，安装水池的过滤系统。
过滤系统一般包括泵、过滤器和消毒设备等。
6. 安装水池边缘装饰：根据设计要求，在水池的边缘安装边缘瓷砖、木质装饰或其他材料，以美化水池外观。
7. 填充水：在以上工作完成后，开始向水池中填充水，并进行水质测试和调整。
请注意，水池施工需要根据具体的情况和设计要求来进行，上述步骤仅供参考，具体方案会因实际情况而有所不同。
建议在施工过程中找专业的施工团队进行操作，以确保施工质量和安全性。
安装水池施工方案
安装水池施工方案1. 引言水池是一种常见的装饰品，不仅可以提供美观的视觉效果，还能增加空气湿度和净化空气。
在家庭、公园和商业场所中广泛应用。
本文将介绍安装水池的施工方案，以指导您完成水池的安装。
2. 材料准备在开始施工之前，需要准备以下材料和工具： - 水池框架和零件 - 防水材料（如防水胶） - 水泵和过滤设备 - 水池灯光 - 引水系统 - 水池石材和装饰物 - 手套、安全镜和工具（如螺丝刀、扳手、电钻等）3. 施工步骤3.1. 安装水池框架1.在选定的位置清理地面，并确保地面平整。
2.根据水池框架的尺寸和形状，使用木板或金属条搭建框架。
3.将框架固定在地面上，并使用水平仪来确保水平度。
3.2. 防水处理1.使用防水胶或防水膜将水池框架内部进行处理，以防止水渗漏。
2.注意确保防水材料贴合严密，避免出现漏水问题。
3.3. 安装水泵和过滤设备1.根据水池的尺寸和需要，选择合适的水泵和过滤设备。
2.将水泵和过滤设备连接到水池框架上，确保连接紧密。
3.4. 安装水池灯光1.在水池框架的底部安装水池灯光。
2.将灯光连接到电源，并确保连接安全可靠。
3.5. 构建引水系统1.根据水池的设计，构建引水系统，包括水池进水口和排水口。
2.确保引水系统的管道连接紧密，防止泄漏。
3.6. 装饰水池1.在水池框架上铺设石材，并使用防水胶将其固定住。
2.在水池周围布置花草植物和其他装饰物，以增加整体美观度。
4. 完善施工1.完成施工后，检查水池各部分是否安装牢固、连接是否紧密，并确保水泵和过滤设备正常运转。
2.对水池进行充水测试，检查是否有漏水问题。
3.调整水池的水位和流量，以满足您的需求。
5. 施工注意事项•在施工过程中，佩戴手套和安全镜，确保个人安全。
•请根据水池的设计和尺寸，选择合适的材料和设备。
•严格按照使用说明书进行安装和操作，避免错误使用导致问题。
•在施工前，请检查施工地面是否平整，并确保施工区域没有任何障碍物。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
盐水池（冰水箱）
虹吸器
经济器
氨液分离器低压循环贮液器
现象工作原理
虹吸效应
作用安装
箱体蒸发器
搅拌器等
安装
安装GO
盐水池（冰水箱）的安装箱体蒸发器搅拌器脱冰池
材料
安装基础的顺序安装保护措施形式
安装
前的
准备
工作
分类
安装的
注意事
项
保护隔
热层
安装
问题
盐水池
盐水池是指利用一定的制冷设备而制取低
温的盐水（Cacl2、Nacl或乙二醇水溶液载冷
剂）的设备，盐水池包括制冷机组、蒸发器、
盐水池体及保温。
盐水池主要用于制冰、冷饮、
乳品生产等工业用冷水载体。
一毡两油（防潮
层2）
软木隔热层15㎝
二毡三油（防潮层
1）
基础箱体箱体安装
材料：钢板
蒸发器安装
蒸发器的选择螺旋管式
安装前的项目检查产品合格证试压检漏
配管时设备间距
搅拌器安装
立式
拆开检查
轴瓦与轴间距
垂直度卧式
漏水
其他部件
脱冰池翻冰
架
虹吸器
70%
虹吸现象虹吸器的安装虹吸原理
虹吸现象容器中水可以自动通过高于容器水面的弯管流出，就好像有什么东西将水从容器中“吸”出来一样，这就是虹吸现象。
虹吸原理
虹吸原理既是连通器的原理，加在密闭容器里液体上的压强处处都想等。
而虹吸管里灌满水，没有气，来水端水位高，出水口用手掌或其他物体封闭住，此时管类压强处处相等。
一切安置好后，打开出水口，虽然两边的大气压想等，但是来水端的水位高，压强大，推动来水不断流出出水口。
虹吸原理图
由于压强差在起作
用。
当弯管两侧中同一
液面的压强不同时，
管中的水（或其他
液体）就会向着压
强较小的一侧流动。
要能够产生虹吸现象，弯
管的水流出端必须比水进入端低。
设进水端的水平面为A ，
出水端的水平面为B ，向上作
用在两个水平面上的大气压值都是P 0，但右边管内在A 面
以下还有一段长h 的水柱，所
以，在右管中与A 同一面上的
压强，即
P0>P ,就会引起管中水柱向右
管流动，最终由
B 端流出。
0p p gh ρ=-
虹吸原理
注意：事先要让弯管中充满水，并且整个弯管内部不能进入空气，否则，内部空气的压强会改变两端压强差的关系，就不能发生虹吸现象。
原理应用
利用虹吸原理必须满足三个条件
1、管内先装满液体。
2、管的最高点距上容器的水面高度不得高于大气压支持的水柱高度。
3、出水口比上容器的水面必须低，这样使得出水口液面受到向下的的压强（大气压加水的压强）大于向上的大气压，保证水的流出。
虹吸器的上部气体管径为什么要有足够的尺寸？
虹吸管的作用高度就是由气泡的生成而决定的。
因为气泡会使液体断开，气泡两端的气体分子之间的作用力减至0，从而破坏了虹吸作用，因此管子一定要装满水.
经济器
1经济器的安装位置
2经济器的原理
3经济器的优缺点
4
制冷系统中的经济器
A、螺杆压缩机
B、油分离器
C、冷凝器
D、贮液器G
1、G
2
、节流阀E、经济器
F、蒸发器H、油冷却器
经济器是个换热器，通过自身节流蒸发吸收量从而使另一部分制冷剂得到过冷。
经济器是位于冷凝器之后的一个换热器，一方面给系统提供过冷液体，另一方面可以增加焓值。
经济器安装位置
要求
经济器的优点
改善压缩制冷循环的效率；
提高制冷量；
降低压缩机排气温度；
经济器的缺点
受工作介质、工艺流程、管理
水平等的影响
是将一次节流中所产生的中间压力的气体引至压缩机相应部分的压缩腔内，同时在经济器内将冷凝器出来的制冷剂进行再冷却，从而达到增加制冷量，提高制冷系数的目的。
在制冷系统中，带经济器的螺杆式制冷压缩机与不带经济器的螺杆式制冷压缩机运行在低温工况时，制冷系数较高，以氨为制冷剂在不同蒸发温度下制冷系数的比较，在冷凝温度为35℃，蒸发温度为0℃时制冷系数增加约3%，蒸发温度为-40℃时制冷系数增加14%。
从节能的角度考虑，在蒸发温度较低时，制冷系统采用经济器系统。
氨液分离器氨液分离器的定义
氨液分离器的作用
氨液分离器的工作原理
氨液分离器的布置
氨液分离器的安装
氨液分离器，是将氨液与氨气分离开，部分将回到蒸发器内，断续工作吸热，至使气体给螺杆压缩机吸收进行挤压。
作用：
氨液分离器用于供液，能改善直接膨胀供液的工作性能，起到使蒸发器供液均匀，制冷压缩机避免湿冲程的作用。
氨液分离器包隔热层后离墙面的距离不小于0.2m.一般氨液分离器设置在高于冷间最高层蒸发排管的0.5~2.0m处，安装标高过低，液面不能充分克服局部阻力，会影响供量，安装标高过高，蒸发排管内静压过大，是蒸发温度升高。
必要时氨液分离器可以设溢流管。
氨液分离器上应设置压力表。
禁止在氨液分离器的气体进出管上另设旁通管。
氨液分离器的安装
氨液分离器安装前，应复核基础或支架的标高和中心线尺寸，复核合格后方能进行安装。
安装应垂直、稳固、不能倾斜，可用水平尺和吊线锤法进行测量。
由于氨液分离器上的阀门，压力表、液面指示器等在安装时，应安装在保温层之外，所以还需要考虑保温层厚度。
氨液分离器是将蒸发器所蒸发的汽体在被吸入压缩机前，分离出其中含有的氨液，防止氨液进入压缩机产生湿行程和液击现象；此外，还用以分离节流而产生的汽体，提高蒸发器的有效传热面积，稳定重力供液液面。
一般布置在设备间内。
氨液分离器应设排液装置，其高度应使分离下来的安液借助重力自动流入下方的排液桶。
氨液分离器与排液桶之间应设气体均压管。
氨液分离器工作原理
氨液分离器的布置
氨液分离器应设超高液位报警装置，超高液位控制在桶长高度的2/3处。
氨液分离器上应设置压力表和安全阀。
禁止在氨液分离器的气体进出管之间设旁通阀。
低压循环储液器与氨泵布置原则
低压循环储液器是专为氨泵系统所设置，布置时应与氨泵靠近。
低压循环储液器安装的高度应高于氨泵液体入口，以保证客服氨
泵进液管的各种阻力，适应氨泵正
常运转的要求。
氨泵四周应有排水明沟，使停泵后体霜层的溶化水自动排走。
低压循环储液器上应设压力表、安全阀、液面指示器等。
低压循环储液器
低压循环储液器是氨泵供液系统的
关键设备。
作用：保证充分供应液泵所需的低
压制冷剂液体，同时又能对回气进
行气液分离，保证压缩机的干行程。
图为立式氨用低压循环桶。
进气管与蒸发器的回气总管连接，出气管与压缩机的吸气管相连。
在循环桶内，吸气管与壁之间有伞形挡板，使进入循环桶内的气液混合物中的液滴，在速度降低、流向改变和挡板的阻挠作用下与气体分离，让压缩机抽吸干饱和蒸气。
进气管底部周围有开口，管端焊有底板，避免气液混合物冲向桶底影响泵的连续供液。
此外，低压循环桶还设有进液管，放油排污管和压力表，安全阀，液面指示器及浮球阀平衡管的管接头。
如果低压循环桶兼作排液桶，桶壁上还设有排液管的管接头。
谢谢！。
