IMDS_很全面的培训教材[1]
IMDS_培训教程

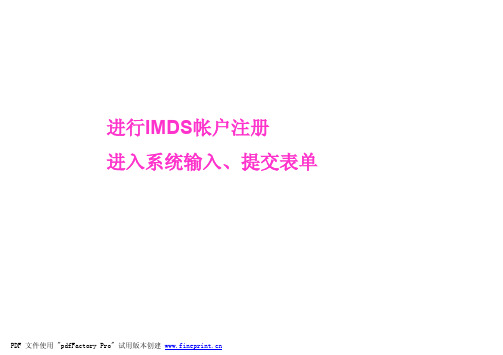

进行IMDS帐户注册进入系统输入、提交表单Double click 1.首先键入，进入IMDS公共网页，点击“IMDS公共网页”，进入下一个页面Double click2.选中“联系我们”，点击，进入下面的页面Double click 3.选中“在线注册”，点击，进入下面的页面Double click 4.选中“在线注册”，点击，进入下面的页面Double click 5.选中“继续”，进入下面的页面6.进入的页面，要求输入公司及客户经理信息,输入信息后，点击“继续”6.输入公司及客户经理信息，点击“继续”，进入下面的界面Double click7.对公司及客户经理等信息进行确认，如无误，点击“注册”，进入下面的界面公司信息注册部分完成：登录到你所注册的客户经理邮箱。
找到IMDS的确认注册信息的邮件。
8.登录到你所注册的客户经理邮箱，会找到IMDS的确认注册信息的邮件。
9.打开IMDS的确认注册信息的邮件，点击下面的URL,进入下面的页面clickDouble click10.如果确认需要注册，请点击“批准”，出现下面的界面11.该界面会出现你的用户标识符和密码，请记住并保密。
因为此界面只出现一次。
注册完成click12.下面开始使用以上帐号输入MDS表单。
首先也需键入，进入IMDS公共网页，点击IMDS公共网页，进入下一个页面click13.点击登录，会弹出以下对话框要求输入帐号及密码click14.输入IMDS帐号及密码,点击登录，进入下一个页面15.如果是第一次登录，系统会要求你输入新密码16. 输入新密码，点击“修改”，进入下一个界面17.进入主页面在创建表单前需确认承诺书已递交如果没有递交，请联系法规工程师如果没有递交该承诺书，递交的表单将不会被审批ELV 法规承诺书•ELV 法规符合性承诺书联系人：杨静上汽通用五菱汽车有限公司汽车回收利用法规工程师中国广西柳州市河西路18号邮政编码：545007电子邮件：jing_yang@Contact: Yang jingELV Regulation EngineerSAIC GM Wuling Automotive Co. Ltd.No.18, Hexi Road, Liuzhou Guangxi ChinaZip Code: 545007E-mail: jing_yang@18。
IMDS_培训
IMDS 数据收集和数据流概念
汽车制造商
从 客 户 向 供 应 商 发 布 数 据 要 求
一级供应商
二级供应商
二级以上供应商
从 供 应 商 向 客 户 发 布 数 据
原材料供应商
建立材料数据，我们需要得到哪些信息 • 零件结构分解表（BOM表）
— 总成 — 分总成 — 材料 — 元素 注： 总成、分总成、材料的确切重量 元素所占百分比
1、选择“Send”只能提交给一家客户。 2、选择“Propose”可以提交给多个供应商。 3、选择“Internal”只向内部提交。 4、选择“Publish”表示发布该信息，可共享 。
备注事项
备注事项
• 以下的结构是合法的：
零件提交后被拒收的情况
零件提交后，被接受的情况 • 当零件提交后，如果顾客对提交的内容没有异 议，系统就会回复一个文件，文件将表示PAP文件的一部分。
材料数据结构示例
•
材料数据中，重量的表示
材料数据表中，元素百分比的表示
材料数据表中，不公开元素的表示
材料数据表中，必须申报元素的表示
在IMDS中，哪些元素是必须申报、或被禁止的？
•
在IMDS的公共网页中提供了GADSL category 清单， 其中详细表示了必须被申报、或被禁止的材料。
百利得公司的Company ID
如何使用 Company ID
• 每个IMD用户都有自己唯一的Company ID • 把Company ID 传递给供应商，供应商就可以 把他们的数据传送过来 • 把Company ID 传递给顾客，顾客可以查到我 们提交的数据报告
（三)、创建材料结构
在材料数据表单中，以下内容都是要求填写的。
2024全新imds操作培训
支持团队工作。
未来发展趋势预测
系统功能升级
随着技术的不断进步和用户需求 的不断变化，imds系统将继续升 级和完善功能，提高用户体验和 满足度。
数据分析与应用拓展
未来，imds系统将更加注重数据 分析功能，提供更多维度的数据 分析和可视化工具，帮助用户更 好地理解和利用数据。
云计算与移动应用
随着云计算和移动技术的发展， imds系统将逐步实现云端部署和 移动应用，方便用户随时随地进 行数据管理和分析。
05
系统维护与优化建议
定期更新与备份策略
定期更新
确保IMDS系统及其组件（如软件、固件、驱动程序等）保持最新 状态，以获取最新的功能、修复漏洞和提高性能。
备份策略
制定全面的数据备份策略，包括定期备份系统配置、数据库、用户 数据等关键信息，确保在发生故障时可以迅速恢复。
更新与备份计划
制定详细的更新与备份计划，明确执行时间、责任人和操作步骤， 确保计划的顺利执行。
提高系统运行效率建议
硬件优化
根据IMDS系统的硬件 需求，合理配置服务器 、存储设备、网络设备 等硬件资源，确保系统 的顺畅运行。
软件优化
优化系统的软件配置， 如调整数据库参数、优 化系统算法、减少不必 要的系统负载等，提高 系统的运行效率。
定期维护与检查
定期对系统进行维护与 检查，清理系统垃圾、 修复系统漏洞、更新系 统组件等，确保系统的 稳定性和高效性。
2024全新imds操作培训
目录
• IMDS系统概述 • IMDS操作基础 • 高级操作技巧 • 实际应用案例分析 • 系统维护与优化建议 • 培训总结与展望
01
IMDS系统概述
IMDS定义及作用
IMDS培训教材
润滑剂/lubricant
墨水,色带/ink(*), foil(*) 标签/label
MDS material
MDS material MDS component
同上
同上 MDS semi-component
皮革/leather 其他/Other(*)
油漆/paint(*) 纺织品/textile
MDS semi-component MDS component
privateproprietary创建component的mds完成所有的物质后点击next或recyclateinformation填写创建的mds中可重复使用的材料的含量本节可以不填写privateproprietary创建component的mds点击next或supplierdate选择正确的供应商联系人privateproprietary创建component的mdssend发送若多家顾客则选择propose若只是公司内部发布使用不对外选择internal若希望所有imds用户多可以看到并使用你的mds选择publish不建议使用除非你是原材料供应商点击next或recipientdate点击add添加顾客假如只有一个顾客选择若不发送直接点击saveprivateproprietary创建component的mds点击add后出现添加顾客的窗口输入要搜索的顾客的一些信息模糊搜索后选择正确的顾客点击apply点击applyprivateproprietary在imds上接收供应商的mds点击received进入以下界面根据不同的要求进行选择后点击searchprivateproprietary在imds上接收供应商的mds选择需要检查的产品材料的mds点击previewveiw可以查看analyze用于分析点击后在status显示为acpt点击后在status显示为recd并弹出一对话框需填写拒绝理由privateproprietary在imds上接收供应商的mds在imds上接收mds点击view后进入如下界面点击nofilter这样可以查看到物质mds级别从而查看是否使用了禁用限用物质privateproprietary在imds上察看已发送mds的状况点击sent进入以下界面根据不同的要求进行选择后点击searchprivateproprietary在imds上察看已发送mds的状况选择需要检查的产品材料的mds点击previewveiw可以查看analyze用于分析status栏显示mds目前的状态
104IMDS培训资料

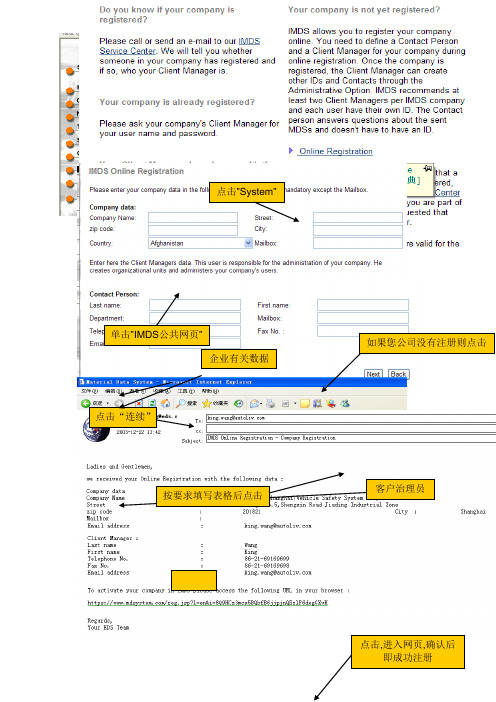

104IMDS 培训资料1.1.关心了解IMDS 网站与MDS 1.2正确使用IMDS 网站向顾客提交MDS 1.3跟踪禁用限用物质的使用2．注册2.1进入IMDS 公共网页、然后点系统，2.2请确认公司是否差不多注册过了，如果没有请点击“在线注册”2．4注册成功将显现以下图案、网址，确认后即成功注册。
单击”IMDS 公共网页”点击”System ” 如果您公司没有注册则点击点击“连续”客户治理员企业有关数据按要求填写表格后点击点击,进入网页,确认后即成功注册3．登录3．1点击访咨询系统、显现登陆、输入用户名选择语言。
4．提交4．1点击创建菜单能够选择创建材料、半成品、完成品。
Component/零件Preferred Declaration/优先选用的MDSAcceptable Declaration/可同意的MDS化学品/Chemicals MDS materialMDS semi-component if a blend of several material,如果是混合物,则semi-component 形式可同意 胶水/glue(*) MDS material同上 润滑剂/lubricant MDS material同上 墨水,色带/ink(*), foil(*) MDS material同上 标签/label MDS component MDS semi-component 皮革/leather MDS semi-component MDS Material 其他/Other(*) MDS component油漆/paint(*) MDS materialMDS semi-component if a blend of several material,如果是混合物,则semi-component 形式可同意纺织品/textile 如果ALV 不再做加工则MDS component, 如果ALV 要再做加工则MDS semi-component, 缝线/thread MDS Semi-component MDS material 带子/webbing MDS Semi-component MDS material 木材/ woodMDS component(*)表示:供应商应该申明通过ALV 加工后的物质成分 4．2在材料申明中必须注意以下三点:查找差不多在IMDS 上创建的零件,材料的MDS接收供应商提交的零件,材料 的MDS向顾客发送MDS创建产品,零件,材料的MDS点击访咨询系点击登陆输入用户名和密码选择语言适用于产品,如DAB,PAB Cushion, cover, Horn, plate, label 适用于半成品, 如皮革, 缝线,带子, 适用于原材料, 如化学品,胶水,润滑剂标签,色带,墨水,4．2．1只报告非保密性的信息4．2．2对零部件不报告完整的BOM,而是将该零部件中使用的所有材料进行报告(如Horn:在IMDS 上报告时不能具体到零件,而是针对Horn 那个产品中的材料进行累计后报告材料和镀层信息)4．2．3查找并报告差不多由原材料制造厂创建的材料数据 4．3供应商(外部)在IMDS 上报告的要求: A. 按照IMDS 的建议执行报告流程B.材料含量必须是” “as used state ”“状态The material content shall be reported in the “as used state ” D. 所有零部件在IMDS 上必须填写完整的ALV 零件号All components must be submitted under the full Autoliv part numbe r 4．4供应商(内部)在IMDS 上报告的要求:A. 供应商负责从将材料从IMDS 上下载到PDMResponsible for downloading materials from IMDS into MatrixB.供应商负责在PDM 中将材料与产品进行连接Responsible for connecting materials in Matrix when appropriate C. 供应商对PDM 中材料申明的正确性和完整性负责Responsible for assuring that the material declaration in Matrix is complete and correct4．5差不多创建好的例子createdexample.doc 4．6创建component （部品/零件）的MDS （确认所创建的零件由哪些半成品组成，填写半成品的材料物质含量）。
IMDS培训教材

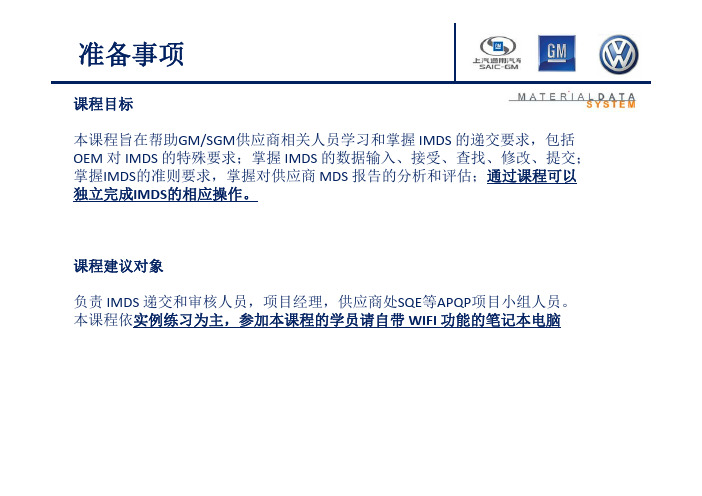

准备事项课程目标GM/SGM供应商相关人员学习和掌握IMDS 的递交要求，包括本课程旨在帮助/的递交要求包括OEM 对IMDS 的特殊要求；掌握IMDS 的数据输入、接受、查找、修改、提交；掌握IMDS的准则要求，掌握对供应商MDS 报告的分析和评估；通过课程可以独立完成IMDS的相应操作。
的相应操作课程建议对象负责IMDS 递交和审核人员，项目经理，供应商处SQE等APQP项目小组人员。
本课程依实例练习为主，参加本课程的学员请自带WIFI 功能的笔记本电脑培训议程9:00‐12:00，13:00‐16:001，IMDS简介及背景2，IMDS系统注册及页面介绍3，MDS创建及相关准则•材料数据创建•部件数据创建•供应商MDS数据的接收及批准•MDS数据的拷贝引用4，OEM的特殊要求5，常见错误6，实例操作/考核年颁布，主要是为了解决报废汽车所产生的环境问题，限制ELV目标一：•限制使用有毒有害物质•新车的设计和生产时应考虑便于拆解，再利用以及报废汽车，汽车组件，材料新车的设计和产时应考虑便于拆解再利用以及报废汽车汽车件材料的回用•整车中增加可回收材料的使用•除了指令附件2里描述的应用场合外，禁止在新车中使用，铅，汞，镉，六价铬。
ELV目标二：•2006年1月1日，所有报废车辆每年的回收和再生将至少增加到每辆车平均重到日所有报废车辆每年的回收和再生将至少增加到每辆车平均重量的85%，到2015年1月1日应至少达到95%。
•采用便于识别可回收或可再生项目的组件和材料的编码标准。
采用便于识别可回收或可再生项目的组件和材料的编码标准GADSL=Global Automotive Declarable Substance List全球汽车物质申报清单于2005年4月29日开始引入，GADSL 是多年来全球范围内的汽车工业, 配件供应商以及GADSL日开始引入化学/塑料工业的代表们共同努力的结果，GADSL 不受IMDS 支配并从2005年开始融入了OEM 的标准. 对于IMDS 的用户来说这意味着, GADSL 是在对须申报物质进行检测时唯一所要核对的清单（例外：公司如雷诺BGO清单）。
2024版IMDS国际材料数据系统培训课件pptx
04
IMDS高级功能应用
复杂材料结构建模方法
01
02
03
多层次建模
利用IMDS支持的多层次 建模技术，可以构建复杂 的材料结构，包括复合材 料、合金、涂层等。
材料属性定义
在建模过程中，需要准确 定义材料的物理属性、化 学属性以及机械性能等。
结构可视化
通过IMDS的可视化工具， 可以直观地查看和编辑材 料结构，提高建模效率。
电子产品设计案例解析
1 2
实施效果 提高了手机的质感和耐用性，满足了消费者需求。
案例二
笔记本电脑散热片材料选择
3
问题描述 某电脑制造商需要选择一种高效散热、轻质的散 热片材料。
电子产品设计案例解析
解决方案
利用IMDS系统，筛选出了符合要求的石墨烯散热片材料。
实施效果
提高了笔记本电脑的散热性能，延长了使用寿命。
解决方案
通过IMDS系统，对比分析了钛合金、高温合金等材料的性能，最 终选择了高温合金材料。
航空航天产品设计案例解析
实施效果
提高了发动机的推力和效 率，降低了维护成本。
案例二
航天器太阳能电池板材料 选择
问题描述
某航天器制造商需要选择 一种轻质、高转换效率的 太阳能电池板材料。
航空航天产品设计案例解析
测试与验证
在升级前进行全面的测试和验证， 确保升级不会影响系统的稳定性 和功能。
计划制定
制定详细的升级计划，包括时间 表、资源分配、风险评估等。
实施升级
按照计划进行升级操作，包括安 装新版本、配置参数、迁移数据 等。
常见故障排查与解决方法
系统故障
针对系统故障，可以通 过检查日志文件、重启 服务等方式进行排查和
IMDS培训教材.pptx
第四部分 基础
屏幕指南 树型结构 & 零件定义 基本功能
1. 请到 网页. 选择 [访问系统]
2. 选择“登录”以 进入系统
3. 输入用户名和密码 4. 然后点击 “登陆”.
修改密码
选择语言
: 如果你公司还没有用户名和账号请参考注册流程进行注册
审核 保存
查看
分析
预览
编辑
粘贴
帮助
拷贝
打印
创建: 创建材料数据表或组件单元 查找: 搜索自己公司的/公开发布的/已被接受的供应 商的材料数据表或组件单元 分析: 分析材料数据表是否符合要求 已发送的: 已发送给客户的材料数据表 已接收的: 供应商递交的材料数据表 跟踪: 跟踪有问题的材料数据表 材料数据表的请求 管理：客户管理员可使用此菜单管理用户等 短讯: 内有客户/供应商递交材料的通知 准则: 对于使用该系统的要求及建议 设置: 系统的设置 退出: 退出系统 新短讯:如果有新信息的话, 该项目会显示
册”
“ 在线注册完成” ，注册完成后
客户管理员的邮箱也将会收到一封 确认注册的. 邮件中包含登陆系统
的用户名与账号获取链接
在客户管理员的帐户中请找出从 () 寄出的. 其 中的 “ ” 将会把您带到以上的网页. 请按 ””接受注册.
当您按下””后, 您的用户名和初始密 码将会产生.用户名和初始密码是在 网页登陆时所需要的（着过网页只 能出现一次，所以请将用户名和密 码记录下来），初始的密码必须在 第一次登陆时更改
中报告一个零件的结构
部件 次级零件：部件
“”
材料 基本物质
• 部件
零件定义
பைடு நூலகம்
• 半成部件
• 材料
零件定义
2024版年度IMDS培训资料
IMDS培训资料contents •IMDS系统简介•IMDS操作指南•材料数据表编制要点•供应链协同管理在IMDS中应用•法规、标准与合规性要求•IMDS系统优化与升级方向目录IMDS系统简介01IMDS定义与作用IMDS（International Material Data System）即国际材料数据系统，是一个用于汽车行业材料数据管理的全球系统。
IMDS的主要作用是收集、验证、存储和分发与汽车部件相关的材料数据，以支持全球范围内的汽车生产及其供应链的环境保护、法规符合性和可持续发展目标。
IMDS发展历程IMDS最初由德国汽车工业协会（VDA）发起，后来逐渐发展成为全球汽车行业广泛使用的材料数据管理系统。
随着全球环保法规的不断加严和汽车行业对可持续发展的日益关注，IMDS系统不断更新和升级，以满足不断增长的数据管理需求。
IMDS系统架构与功能IMDS系统采用客户端-服务器架构，由数据中心、软件工具和用户界面等部分组成。
IMDS系统的主要功能包括：数据收集与输入、数据验证与审核、数据存储与管理、数据分发与共享等。
IMDS系统还支持多种数据格式和标准的导入导出，方便用户与其他系统进行数据交换和集成。
IMDS操作指南02明确可以使用IMDS 系统的用户类型，如供应商、OEM 等。
用户资格要求注册步骤登录方式提供详细的注册流程，包括填写必要信息、选择用户类型、设置账号密码等。
介绍不同的登录方式，如账号密码登录、第三方账号登录等，并提醒用户注意账号安全。
030201用户注册与登录流程说明数据录入的规范和标准，如数据格式、必填项等。
数据录入要求提供数据编辑的实用技巧，如批量修改、复制粘贴、快捷键等，提高数据录入效率。
编辑技巧介绍数据验证和审核的流程，确保数据的准确性和完整性。
数据验证与审核数据录入与编辑技巧查询、筛选和导出数据方法查询方式提供多种查询方式，如基本查询、高级查询、模糊查询等，满足用户不同的查询需求。
IMDS相关培训资料
EU
韩国
再利用 能量回收
’06,1.1~ ’09,1.1~ 80 %
’15.1.1~
85 %
85 % 95 %
未定
注1) 4大重金属 : 铅, 镉, 6价铬, 汞 注2) 溴类 阻燃物
: PBB(Poly Brominated Biphenyl), PBDE(Poly Brominated Diphenyl Ethers)
3) 主要国家报废车辆法规比较
区分
适用对象
EU & 韩国
乘用车及总重量 3.5吨以下的卡车
中国 (未 确定)
乘用、商用全车种
有害物质开始认证 ㆍ 韩国 : 对外公布义务
4大重金属 + 溴类 阻燃剂注2) 新车: ’13.7.1 / 基准车: ’15.7.1
(目前目录45,000余种, 信息保护目录运营)
新物质制造者或进口者申报相关物质
: 申报相关物质, 申报主体, 新物质申报分类
申报物质评价
新物质分类申报流程中的评价 - 研究开发申报 (CRC (形式审查)→环境保护部→登入公告) - 特别简易申报 (CRC (形式审查)→环境保护部→登入公告) - 一般简易申报 (CRC→专家研讨委员会→环境保护部→登入公告) - 通报申报 (CRC→专家研讨委员会→环境保护部→登入公告)
→ 耐久 test 部品的情况下，替代材质 可靠性确保时间不足
→ 废库存量过多 → 应对因适用替代材质导致的
成本上升时间不足
☞ 需构建东风悦达起亚生产车辆体系化的化学 物质管理体系 !!!
2)东风悦达起亚应对计划
逐渐强化的 环境规定
使用多种多样的 化学物质原/辅料
结合了 2万种部品
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
IMDS供应商培训
第一部分
相关介绍 GADSL 和 IMDS
什么是GADSL?
GADSL Global Automotive Declarable Substance
List 全球汽车物质申报清单
GADSL is available at:
What is IMDS?
IN
Archive
Out
IMDS 系统的网址： 在“IMDS公共网页”中可进行注册
此即IMDS公共网页
在公共网页中点击 “系统”， 链接 会 带
领你来到此界面. 接下来, 点击 “在线注册” 链接进行注
册
确认您的企业没有在IMDS中注册 过，以免重复注册
第五部分
在IMDS中创建材料与部件
创建一种材料
• Material Classification 材料分类 • Materials Symbols 材料代号（仅供塑料件） • Std. Mat. No°标准材料号（仅供金属件） • Adding Basic Substances 增加基础物质 • Flagging substances as confidential
收到一封确认注册的email. 邮件中
包含登陆系统的用户名与账号获取 链接
在客户管理员的EMAIL帐户中请找出从 (imds-boarding@) 寄出的EMAIL. 其中的 “ACTIVATION LINK” 将会把您带到 以上的网页. 请按”ACCEPT”接受注册.
当您按下”ACCEPT”后, 您的用户名 和初始密码将会产生.用户名和初始 密码是在网页登陆时所需要的（着 过网页只能出现一次，所以请将用 户名和密码记录下来），初始的密 码必须在第一次登陆时更改
允许误差: 该字段主要是用来避免计算机在 计算下属节点重量时由于尾数的四舍五 入而出现的计算错误
计算所的单个重量值: 该字段用来显示指定 节点下面的所有子节点的重量总和
偏差: 该字段显示计算重量与测量重量之间 的百分差
成份 Ingredients
删除键，注意：该节点下的 所有子节点也将被删去
数量: 这一栏显示上一级零件使用该 零件的数量，数字必须是整数
（该零件由两个子零件P/N 1512367和1512389组成， P/N 1512367的材料为ABS（32g)与
50CrVA(69g) P/N 1512389的材料为ABS（22g））
3. 零部件重量: 123g
选择“材料数据表” 件”
查找已提交给一定客户的数据表 追踪已提交数据表的状态
Байду номын сангаас
点击“recd”可查看数据表单被拒绝 的原因，另外还可以查看数据表在 “接收状态信息”栏“查看”
查找供应商提交的数据
Exercise 1
Which component contains Hexavalent Chrome? 哪个部件含有六价铬？
零件数据
Tier 2
和向下级传达需求
IMDS
材料数据
Tier 3
汇总信息 (手动的)
OEM 部件数据
OEM 记录 tier 1 向下传达培训
Tier 1
Tier 1 向所有下级供 应商获取数据
并且输入进 IMDS
零件数据
Tier 2
IMDS
材料数据
Tier 3
IMDS 工作流程
接收
IMDS 系统 创建
删除键
填入此基本物质在材料 中所占的比重
重复上述基本物质，继 续添加其它基本物质
对于钢材请不要忘记添加铁 “Iron”， 最后一个添加的物质所占的 比重可选择“剩余的”
审核键
材料创建完成即对 材料进行内部发布
审核合格即可点击“ 内
部”进行内部发布
点击“OK”，内部发布完成
修改已发布的数据（版本号
审核 保存
查看
分析
预览
编辑
粘贴
帮助
拷贝
打印
创建: 创建材料数据表或组件单元 查找: 搜索自己公司的/公开发布的/已被接受的供应 商的材料数据表或组件单元 分析: 分析材料数据表是否符合要求 已发送的: 已发送给客户的材料数据表 已接收的: 供应商递交的材料数据表 跟踪: 跟踪有问题的材料数据表 材料数据表的请求 管理：客户管理员可使用此菜单管理用户等 短讯: 内有客户/供应商递交材料的通知 准则: IMDS对于使用该系统的要求及建议 设置: IMDS系统的设置 退出: 退出IMDS系统 新短讯:如果有新信息的话, 该项目会显示
GMIR Suppler Portal
GMIR 供应商入口
零件现状报告 (供应商提供)
第三部分
国际材料数据系统的介绍 IMDS
汇总信息 (IMDS)
OEM 部件数据
OEM纪录 tier 1
和向下级传达培训 Tier 1 记录 tier 2 和向下级传达需求
Tier 1
Tier 2 记录 tier 3
填入所有有关公司的信息, 客户经理和联系人信息， 请注意确保邮箱地址正确. 点击 “Next“ 按钮继续进
行注册.
确定注册的网页将会出现. 请仔细检阅所有资 料. 如需要修改任何资料, 请按”BACK/返回” 回上一页. 确定所有资料都正确后, 请按注册
“REGISTER/注册”
“Online Registration Completed/在线注册完成” ，注 册完成后 客户管理员的邮箱也将会
IMDS International Materials Data System
国际化材料数据系统
Electronic Data Systems (EDS) 电子数据系统 Mandatory Part of the PPAP Process for OEMs. OEM的PPAP流程中的强制性的部分
为什么我们需要 IMDS?
第四部分
IMDS 基础
IMDS Basics
IMDS 屏幕指南 IMDS 树型结构 & 零件定义 IMDS 基本功能
1. 请到 网页. 选择 [访问系统]
2. 选择“登录” 以进入系统
3. 输入用户名和密码 4. 然后点击 “登陆”.
修改密码
选择语言
NOTE: 如果你公司还没有用户名和账号请参考注册流程进行注册
点击“内部”可以对这个组件单 元进行内部释放，锁定数据，至 此组件单元的创建已完成
对于已内部发布的数据 进行修改可选择“拷贝” 以生成新版本后修改
选择新版本
（如果选择拷贝则此组件的单元的标识符将 会改变，也即生成了新的组件单元）
此时可修改此组件单元
此材料的标识符没有变化，但是版本发生了 变化，内部发布以后此材料的版本将由1变成 2，且版本2替代了版本1，版本1将不再存在
发送
供应商数据表单
状态: nsen: 还未被浏览 prec: 正被接受者处理 acpt: 已被批准的 recd: 已被拒绝的
YFJC内部零件 由YFJC各部件工厂制造组装
的零件
树形结构信息 (总成) 零件名称 零件号 材料 质量
“客户数据表单”
树形结构信息（总成） OEM 零件号 OEM 图纸号
OEM 图纸版本 供应商代码
标记保密基本物质 • Using Wildcards 使用通配符 • Quality Checking 质量检查
IMDS中的部件、半成部件、 材料与基本物质
5.选择 “创建/Create” 创建一个材料表单
在主菜单中用户可在两个不同 的子菜单中间进行选择 1.材料数据表 2.组建单元
部件 Components: 全部实际用于某一单一的部件中且其重 量保持不变 半成部件 Semi-Com在po主n菜en单ts中:实用际户来可自在于两有个一不定同长度的物件或一个容器 并，且仅只其中的一的部子分菜被单用中于间某进一行部选件择中 材 以 从料 发发布M送的at/e材提ri料交al列s(并:表有被中关用12进材..户材组行料所料建选的在数单择数企据元据(业表我即的们可某强由一烈用人建户员议输所仅入批选,准择也)那可的些由方由用式用户来户的提的供供供应, 应或商商者 和/或材料的制造商或由IMDS 委员会的某一成员公司发布的数据表). 所 有材料均由是基本物质组成. 构成材料的所有基本物质的百分比总和必须 等于 100.
IMDS中报告一个零件的结构
部件 次级零件：部件 “Sub-Components”
材料 基本物质
• 部件
IMDS 零件定义
• 半成部件
• 材料
IMDS 零件定义
• 基本物质
IMDS 基本功能
1 Search 搜索查询 2 View 察看 3 Analyse 分析 4 Sent 已发送的 5 Received 已接收的 6 Recommendation 准则
查找: 搜索自己公司的/公开发布的/ 已被接受的材料数据表或组件单元
点击“查看”以浏览数据表 NOTE: 请善加利用“拷贝”功能
点击“分析”可对数据表进行分析
点击“拷贝”可对数据表进行拷贝
点击“拷贝”可对数据表进行复制 新版本：标识符不变，只是版本发生变化，即更新版本
拷贝：标识符发生变化，相当于产生了全新的数据表
• 车辆的再循环利用. • 顾客的 舒适 和 安全. • 职业健康和安全. • 环境保护.
第二部分
流程 & 系统 概述
车辆 BOM
流程概述
零部件 材料 成分
国际材料数据系统 (IMDS)
Material Data
Sheet 材料数据报告
全球材料综合报告 (GMIR)
供应商
统一的 车辆材料
报告
零件和供应商数据
• 5.1 创建供内部使用的部件/半成部件/材料 （建议此时使用组件单元的形式）
