通力电梯KDL32调试培训课程
KDL32驱动装置的调试和安全检查目录1 简介--------------------------------------------------------32 电气安全----------------------------------------------------43 工具--------------------------------------------------------44 部件介绍----------------------------------------------------55 慢车调试----------------------------------------------------106 快车调试----------------------------------------------------187 精调--------------------------------------------------------218 安全检查----------------------------------------------------29附录 A--------------------------------------------------------53附录 B--------------------------------------------------------541. 简介1.1. 课程的有效性本课程针对的是配置KDL驱动装置的电梯的教材。
涉及的电梯有：KONE3000 S/X MiniSpaceKONE3000 MiniSpace1.2. 缩写词EBD＝紧急电池驱动EPD＝紧急供电运行ETS＝紧急端站减速LBR＝桥式整流LWD＝称重设备NTS＝正常端站减速RDF＝回叫驱动功能2. 电气安全参照《电器安全指导》“在电梯上作业遵守 5 项电气安全方针”。
KDL 32调试

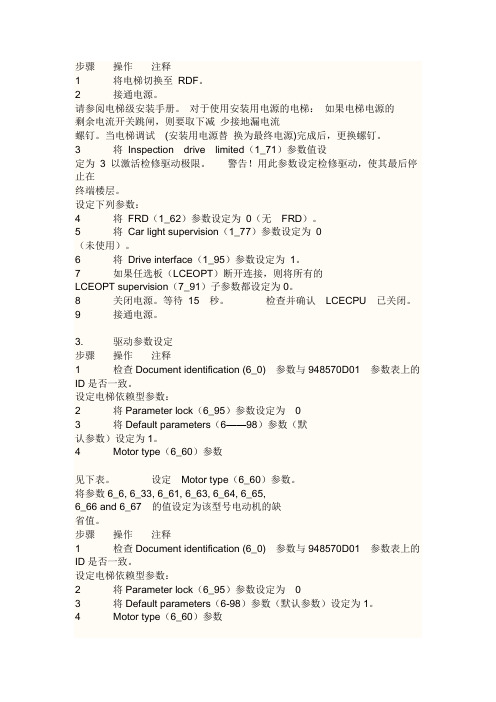

步骤操作注释1 将电梯切换至RDF。
2 接通电源。
请参阅电梯级安装手册。
对于使用安装用电源的电梯：如果电梯电源的剩余电流开关跳闸，则要取下减少接地漏电流螺钉。
当电梯调试(安装用电源替换为最终电源)完成后，更换螺钉。
3 将Inspection drive limited（1_71）参数值设定为3 以激活检修驱动极限。
警告！用此参数设定检修驱动，使其最后停止在终端楼层。
设定下列参数：4 将FRD（1_62）参数设定为0（无FRD）。
5 将Car light supervision（1_77）参数设定为0（未使用）。
6 将Drive interface（1_95）参数设定为1。
7 如果任选板（LCEOPT）断开连接，则将所有的LCEOPT supervision（7_91）子参数都设定为0。
8 关闭电源。
等待15 秒。
检查并确认LCECPU 已关闭。
9 接通电源。
3. 驱动参数设定步骤操作注释1 检查Document identification (6_0) 参数与948570D01 参数表上的ID是否一致。
设定电梯依赖型参数：2 将Parameter lock（6_95）参数设定为03 将Default parameters（6——98）参数（默认参数）设定为1。
4 Motor type（6_60）参数见下表。
设定Motor type（6_60）参数。
将参数6_6, 6_33, 6_61, 6_63, 6_64, 6_65,6_66 and 6_67 的值设定为该型号电动机的缺省值。
步骤操作注释1 检查Document identification (6_0) 参数与948570D01 参数表上的ID是否一致。
设定电梯依赖型参数：2 将Parameter lock（6_95）参数设定为03 将Default parameters（6-98）参数（默认参数）设定为1。
4 Motor type（6_60）参数见下表。
T1EL11E16KDL16驱动系统介绍rev1
课程描述目录第1章KDL16部件了解 ........................................................................................................................... - 2 -1.KDL16简介................................................................................................................................... - 2 -2.KDL16L部件介绍......................................................................................................................... - 3 -3.KDL16R部件介绍......................................................................................................................... - 4 -第2章KDL16驱动单元输入输出线检查................................................................................................ - 6 -第3章极性测试 ...................................................................................................................................... - 6 -第4章KDL16接地.屏蔽线检查.............................................................................................................. - 8 -第5章KDL16了解各电子板的输入输出信号、指示灯等.................................................................... - 9 -第6章KDL16常见故障处理.................................................................................................................. - 10 -第7章KDL16更换接触器.继电器........................................................................................................ - 10 -第8章KDL16参数设置 ......................................................................................................................... - 11 -第9章KDL16慢车调试 ......................................................................................................................... - 14 -第10章KDL16称重调试....................................................................................................................... - 15 -1.1称重概述 ....................................................................................................................... - 15 -1.2调节称重装置LWI ....................................................................................................... - 15 -1.3调节称重装置(LWD+LCEVTC) .................................................................................. - 16 -第11章KDL16快车调试......................................................................................................................... - 17 -1.1LWI距离感应装置的快车调试 .................................................................................... - 17 -1.2绳头称重(LWD+LCEVTC)的快车调试 ........................................................................... - 18 -1.3井道设置 ....................................................................................................................... - 18 -1.4复位LCE 参数 .............................................................................................................. - 19 -1.5检查轿厢和对重平衡（50 %负载） ........................................................................... - 19 -1.6检查轿厢和对重电气平衡（50 %负载） ................................................................... - 19 -1.7对LWD 操作进行微调 .................................................................................................. - 19 -1.8速度控制的调整 ........................................................................................................... - 20 -1.9KTW/Q 因数（100 %负载） ......................................................................................... - 20 -1.10急动或倒车 ................................................................................................................... - 21 -1.11绳重参数（50%负载） ................................................................................................. - 21 -1.12起动转矩比列（0%负载） ........................................................................................... - 22 -1.13轿厢电缆重量参数（0 % 负载）（对提升高度大于100 m）................................... - 22 -1.14P factor 和I factor调整 ....................................................................................... - 23 -1.150% 空载曳引测试 ......................................................................................................... - 23 -1.16轿厢50 %负载时的安全测试 ...................................................................................... - 24 -1.17轿厢100%负载时的安全测试 ...................................................................................... - 24 -1.18轿厢125%负载时的安全测试 ...................................................................................... - 25 -1.19单报闸电气制动测试（0 %负载） ............................................................................. - 26 -第1章KDL16部件了解1.KDL16简介KDL16驱动是目前推出的一种小巧实用的一种改进型驱动，它可以替换原来的V3F16L等驱动，可以用在Monospace,Xminispace,Sminispace等梯型上.该类驱动分KDL16L及KDL16R两种，根据不同的电梯配置要求可以配用不同的KDL16驱动类别,KDL16L与V3F16L外形非常相似,但KDL16R外形就要扁些了.该类驱动不能使用原来的Tacho测速发电机而只能使用专用的编码器。
S1-EL-11-E04 KDL16驱动系统新编教材rev1---精品管理资料
课程描述课程编号: S1-EL-11—E04＃课程名称：KDL16驱动系统课程课程内容：KDL16驱动系统描述,信号及称重调试课程对象：通力工作一年以上,对通力电梯较为熟悉且有一定基础通过培训能系统的掌握KDL16驱动系统接线,部件结构,各课程目标：种信号及基本的称重调试方法所需设备：投影仪，白板,记号笔推荐课时： 4.7小时更新日：2011.1更新人: 田书强目录1.KDL16熟悉部件 ................................................... - 3 -1．1 KDL16驱动简介............................................. - 3 - 1．2 KDL16L部件介绍............................................ - 4 - 1．3 KDL16R部件介绍............................................ - 6 - 2 KDL16称重调试 ................................................... - 8 -2. 1称重概述................................................ - 8 -2。
2调节称重装置LWI ....................................... - 8 - 2。
3 调节称重装置(LWD+LCEVTC) .............................. - 9 -3 KDL16Encode。
Resolve极性检查 ................................... - 10 -4 KDL16接地.屏蔽线检查 ........................................... - 11 -5 KDL16接线检查完好 .............................................. - 12 -6 KDL16了解各电子版的输入输出信号.指示灯等 ....................... - 17 -1。
