136团保障性供水供热工程锅炉房高大支模架方法文档
136团保障性供水供热土建工程
锅炉房
高
大
支
模
架
方
案
石河子金石建筑工程公司136项目部
2013年月日
目录
第一章工程概况 (1)
第二章编制原则及依据 (1)
第三章支模架设计范围及特点 (2)
第四章施工部署 (3)
第五章支模架形式选定及设计 (14)
第六章支模架的构造要求及措施 (18)
第七章支模架的搭设及拆除方法 (18)
第八章支撑体系检查及验收要求 (25)
第九章模板支撑体系监测监控措施 (28)
第十章安全管理及维护措施 (29)
第十一章质量保证措施 (30)
第十二章文明施工措施 (31)
第十三章应急预案 (32)
第十四章支模架计算书 (36)
第十五章附图 (63)
第一章、工程概况
一、工程概况简要说明
工程名称：农八师136团保障性住房配套供水供热工程-锅炉房；地址：农八师136团；本工程由农八师136团投资建设，新疆建设发展设计研究院有限责任公司设计，石河子天一工程监理有限公司监理，石河子金石建筑工程有限公司组织施工；由来任项目经理，担任技术负责人。
本工程结构类型为多层混凝土框架结构；总长42.5m、总宽15m（主要结构面积），基础采用独立基础。
基础、基础梁、柱及梁板混凝土强度等级均为C30。
建筑高度为22.65m（至主要屋面结构板面），总建筑面积1586.28㎡。
本工程A-G/1-3轴锅炉间、脱硫间，2.A-2.C/2.1-2.4轴输煤竖井；其中1-3/E-G 轴脱硫间、5.9m-18.8m处输煤廊B-D/1-3轴、9.3m-18.8m处2.A-2.B/2.3-2.4轴输煤竖井垂直高度均超出8m，属超高支模架。
A-G/1-3轴锅炉间、脱硫间，2.A-2.C /2.1-2.4轴输煤竖井支模架搭设在一层地面上，在支模架搭设前，一层地面需做硬化处理，硬化面层标高为-0.05m。
脱硫间标高为12.8m米，楼板板厚150mm，从一层硬化面-0.050m算起，高度12.7米（超高支模）；5.9m-18.8m输煤廊处B-D/1-3轴标高12.9m，板厚150mm，从二层5.9m处算起，高度12.75米（超高支模），9.3m-18.8m处2.A-2.B/2.3-2.4轴输煤竖井标高9.5m，板厚150mm，从9.3m处算起9.35m（超高支模）。
第二章编制原则和依据
一、编制范围及原则
1、本方案编制范围为超高模板支架。
2、本施工方案编制将遵循四项基本原则，即一是符合性原则；二是先进性原则，三是合理性原则，四是符合工程质量、工期要求及安全生产、文明施工要求的原则。
二、编制依据
1 、农八师136团保障性住房配套供水供热工程-锅炉房施工图
2 、建质[2009]87号文件《危险性较大的分部分项工程安全管理办法》
3 、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）
4 、《建筑施工模板安全技术规范》(JGJ162-2008)
5 、《建筑工程大模板技术规程》(JGJ74-2003)
6 、《建筑施工扣件式钢管模板支架技术规程》（DB33/1035-2006）
7 、《钢管脚手架扣件》（GB/5831-2006）
8、《直缝电焊钢管》（GB/T13793）、《低压流体输送甲焊接钢管》（GB/T3092）、
《碳素结构钢》（GB/T700）
9 、《混凝土结构工程施工质量验收规范》（GB50204-2002）（2011年版）
10、《建筑结构荷载规范》（GB50009-2001）
11、PKPM施工安全设施计算系列软件
12、其他相关的规范规程及文件
第三章、支模架设计范围及特点
1、支模架设计范围
本工程A-E/1-3轴锅炉间，A-E/2.1-2.4轴输煤竖井，1-3/E-G轴脱硫间，其中脱硫间、5.9m-18.8m B-D/1-3轴输煤廊处垂直高度均超出8m，属超高支模架。
具体见平面图。
2、支模架特点
本工程高大支模架层高较高（其中脱硫间层高为12.8m; 5.9m-18.8m输煤廊处B-D/1-3轴层高为12.9m），施工难度相对较大。
且梁板面积大，浇筑砼的
自由高度大，大大增加了支模架搭设施工的难度。
因此项目部将合理选择模板的种类；保证模板具有足够的强度、刚度和稳定性；能可靠承受新浇砼的质量，侧压力以及施工荷载；及增加模板施工工作效率保证本工程高大支模架施工的顺利进行。
第四章、施工部署
一、管理体系及项目部组成
1、管理体系
1）质量保证体系
为确保工程满足质量要求，在开始高支模施工作业前，项目部制定完善的高支模施工作业质量管理体系，将责任落实到个人，做到分工明确、职责清晰。
在施工阶段严格按照管理体系的内容执行，监督现场施工作业。
认真做好施工前人员施工技术交底工作，说明施工中的重点、难点及如何解决。
由项目部组成专门的高支模作业质量领导小组，在支模板前、支模板施工中、砼浇捣过程中、拆除模板时，对施工的质量做全过程监控，以保证施工的质量。
质量领导小组成员名单
组长：
副组长：
组员：
2）安全保证体系
为了确保工程安全，以项目经理为组长建立高支模作业安全领导小组，在施工作业前做好工人的安全教育和安全技术交底工作，明确施工中人的危险行为和物的危险状态，预先做好防护措施，形成书面的交底文件，由施工人员签字确认。
确保责任的可追溯性。
安全领导小组成员名单
组长：
副组长：
组员：
2、项目部组成
项目部组成
a、项目经理
⑴、全面负责管理体系在工程项目施工过程的具体运行和实施，协调和指挥工程项目管理工作。
⑵、组织项目部有关管理人员和作业班组按期作好各施工阶段的准备工作。
⑶、负责对施工活动中能够控制和可能施加影响的环境因素和危险源进行识别和评价。
⑷、组织和领导施工现场质量安全、职业健康、环境保护各项管理工作、制定实施计划和落实各项措施。
⑸、组织施工员向作业班组进行技术交底。
⑹、安排和调度作业人员和施工设备，确保施工进度按计划实施。
定期检查人员持证情况和机械使用状况。
⑺、审定施工员编制的工程材料、工程设备的采购计划，由材料员采购。
⑻、指导和组织施工各阶段质量控制点及日常管理。
对特殊过程的施工必须。
高大支模方案
高大支模方案
一、项目概述
本项目为某市重点工程项目，涉及高大支模施工部分，为确保施工安全、提高工程质量，特制定本高大支模方案。本方案依据相关法律法规、技术规范及施工现场实际情况，旨在为施工提供一套科学、合理、可行的操作指南。
二、编制依据
1.《中华人民共和国建筑法》
2.《建筑工程施工质量验收统一标准》
4.安全防护措施
（1）施工人员培训
对施工人员进行安全技术培训，提高施工人员的安全意识。
（2）施工现场安全防护
施工现场设置安全围挡、安全警示标志，确保施工现场安全。
（3）支模体系监测
施工过程中，定期对支模体系进行监测，发现问题及时处理。
五、质量保证措施
1.严格把控原材料质量，确保原材料合格；
2.加强施工过程质量控制，严格执行施工规范；
1.支撑体系选型
结合工程特点，选用盘扣式脚手架作为高大支模体系。
2.支撑体系设计参数
（1）立杆设计
立杆间距：根据结构荷载及施工规范，立杆间距设置为1.2米。
立杆连接：采用焊接或螺栓连接方式，确保连接稳固可靠。
（2）横杆设计
横杆间距：根据施工规范，横杆间距设置为0.9米。
横杆连接：采用焊接或螺栓连接方式，确保连接稳固可靠。
（3）剪刀撑设置
剪刀撑间距：每隔4排立杆设置一道剪刀撑，剪刀撑与地面夹角为45度。
剪刀撑连接：采用焊接或螺栓连接方式，增强支撑体系的整体稳定性。
五、高大支模施工工艺
1.施工准备
对施工人员进行安全技术培训，熟悉高大支模施工工艺及安全操作规程。
2.支撑体系搭设
按照设计要求进行支撑体系搭设，确保立杆、横杆、剪刀撑等连接牢固。
（2）横杆设计
高大支模架施工方案
高大支模架施工方案高大支模架是在高层建筑施工过程中常用的一种辅助工具，用于支撑和搭乘工人进行施工作业。
本文将详细介绍高大支模架的施工方案。
一、前期准备工作1. 查阅设计图纸和施工规范，了解支模的类型、尺寸和要求。
2. 根据实际施工情况，确定支模的材料和数量，保证供应及时。
3. 组织专业人员进行施工方案的编制和技术交底，确保施工过程中安全、高效。
二、施工准备1. 清理施工现场，确保无杂物和障碍物。
2. 检查支模材料的质量和完整性，确保其符合安全要求。
3. 将支模材料按照规格和要求堆放整齐，方便拆装。
三、支模的安装1. 根据设计图纸和规范，确定支模的布置和安装位置。
2. 搭设支模的基础框架，确保稳定和牢固。
3. 将支模板按照要求安装在支模框架上，同时要进行调整和检查，确保垂直、平整和密实。
4. 安装支模的立杆和横梁，同时要进行调整和检查，确保合理强度和刚度。
5. 安装支模的斜撑和斜杆，增加支模的稳定性和安全性。
6. 给支模加固和加固，确保整体结构稳定和安全。
四、支模的拆除1. 在混凝土强度达到要求后，进行支模的拆除前的检查和确认。
2. 从上往下逐层拆除支模板，注意安全和平稳。
3. 拆除支模的立杆和横梁，确保安全和完整性。
4. 拆除支模的斜撑和斜杆，注意安全和平稳。
5. 清理拆除后的支模材料，保持施工现场的整洁。
五、施工后的收尾工作1. 检查支模工程的质量和安全，确保达到设计要求和规范要求。
2. 整理和记录支模施工过程中的资料和数据，用于工程验收和归档。
3. 做好安全教育和培训，提高工人的安全意识和技术水平。
4. 对施工现场进行整理和清理，确保环境整洁和安全。
综上所述，高大支模架施工方案包括前期准备工作、施工准备、支模的安装、支模的拆除和施工后的收尾工作。
通过科学的施工方案和严格的施工操作，可以确保高大支模架的施工安全和施工质量。
同时，改进和创新施工方法，提高施工效率和降低施工成本，为高层建筑的施工作出积极贡献。
高大支模架施工方案
高大支模架施工方案第一章、编制根据 (2)第二章、工程概况 (3)第一节、工程概况 (3)第二节、工程各参建方主体 (3)第三节、超限概况 (3)第四节、支模架的特点与难点 (4)第三章、支模架形式及搭设参数 (4)第一节、高大模板支撑形式选定 (4)第二节、支撑架搭设参数 (5)第四章、高大模板支撑体系施工总部署 (8)第一节、项目管理体系 (8)第二节、材料、设备、劳动力组织 (11)第三节、施工进度计划安排 (13)第四节、混凝土浇捣安排 (13)第五章、支模构造要求及技术措施 (14)第六章、支模架施工质量与安全管理 (23)第一节、要紧材料检查与验收 (23)第二节、高大支模架支撑系统施工过程操纵 (24)第三节、高大支模架支撑系统质量验收 (27)第四节、高支模支架监测措施 (32)第七章、应急预案 (37)第八章、模板体系设计计算书 (42)第一节、500×2800梁1-ZKL35(3)模板（扣件式）计算书 (42)第二节、500×1200梁1-HKL12(6)模板（扣件式）计算书 (51)第三节、250㎜厚板模板（扣件式）计算书 (60)第九章、有关附件与附图 (70)高大模板支架专项施工方案第一章、编制根据现行有关国家行业、地方、法律法规、规范、规程及规范性文件：《建筑施工安全检查标准》JGJ 59-2011；《建筑施工扣件式钢管脚手架安全技术规范》 JGJ 130-2011；《混凝土结构工程施工及验收规范》GB50204-2011；《建筑工程施工质量验收统一标准》 GB 50300-2001；《建筑施工模板安全技术规范》JGJ162-2008；《建筑施工高处作业安全技术规范》（JGJ80-91）；《木结构设计规范》（GBJ50005-2003）(2005年版)；《施工现场临时用电安全技术规范》（JGJ46-2005）；《建筑机械使用安全技术规程》（JGJ33-2001）；《建筑结构荷载规范》（GB50009-2012）；《钢管脚手架扣件》（GB15831-2006）；《建筑施工扣件式钢管模板支架技术规程》DB33/1035-2006（J10905-2006）《建设工程安全生产管理条例》；住建部《危险性较大的分部分项工程安全管理办法》建质[2009]87号文；住建部《建设工程高大模板支撑系统施工安全监督管理导则》建质[2009]254号文；杭州市伊斯兰教协会新建清真寺项目结构施工图纸；杭州市伊斯兰教协会新建清真寺工程施工组织设计；公司现行的ISO9001-2000版质量安全保证体系、程序性文件等；《品茗施工安全设施计算软件》2012版。
高大模板支撑方案

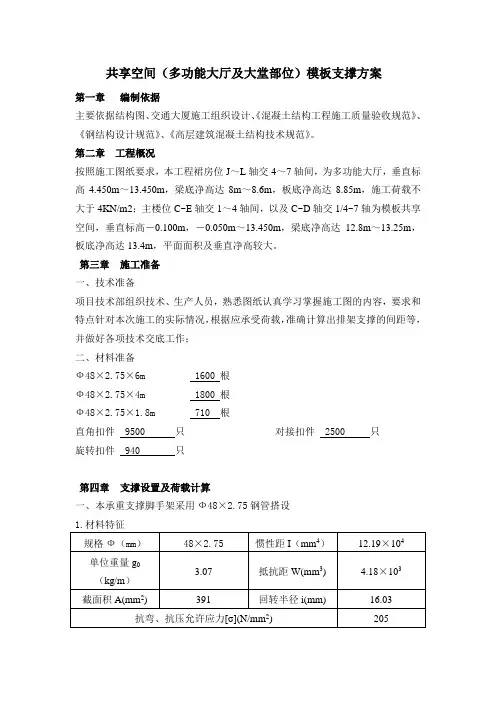

共享空间（多功能大厅及大堂部位）模板支撑方案第一章编制依据主要依据结构图、交通大厦施工组织设计、《混凝土结构工程施工质量验收规范》、《钢结构设计规范》、《高层建筑混凝土结构技术规范》。
第二章工程概况按照施工图纸要求，本工程裙房位J～L轴交4～7轴间，为多功能大厅，垂直标高4.450m～13.450m，梁底净高达8m～8.6m，板底净高达8.85m，施工荷载不大于4KN/m2；主楼位C~E轴交1～4轴间，以及C~D轴交1/4~7轴为模板共享空间，垂直标高－0.100m，－0.050m～13.450m，梁底净高达12.8m～13.25m，板底净高达13.4m，平面面积及垂直净高较大。
第三章施工准备一、技术准备项目技术部组织技术、生产人员，熟悉图纸认真学习掌握施工图的内容，要求和特点针对本次施工的实际情况，根据应承受荷载，准确计算出排架支撑的间距等，并做好各项技术交底工作；二、材料准备Ф48×2.75×6m 1600 根Ф48×2.75×4m 1800 根Ф48×2.75×1.8m 710 根直角扣件 9500 只对接扣件 2500 只旋转扣件 940 只第四章支撑设置及荷载计算一、本承重支撑脚手架采用Ф48×2.75钢管搭设1.材料特征2.搭设方式采取纵距均为1.1m的落地式满堂脚手架施工法，考虑其承重及高度，搭设时：（1）最下面一层的满堂扫地杆距地面300m，向上中间每隔1200m设一满堂水平拉杆（并与梁架形成一个整体）；并在对应层高部位的满堂水平拉杆上加固架设满堂脚手板（或满堂竹笆）；（2）支撑杆有效面积A＝391mm2，有梁部位采用双立杆支撑；（3）四边与中间每隔四排支架立杆设置一道纵向剪刀撑，由底至顶连续设置（垂直方向）；（4）在其两端与中间每个六排立杆从顶层开始向下每隔2步设置一道水平剪刀撑；（5）剪刀撑的接头采用搭接连接，搭接长度≥1米，设置不低于三只旋转扣件连接；二、荷载的计算（1）a、现浇板板厚0.15m，q1＝26.0KN/m3（砼自重）×0.15＝3.9KN/m2模板及支架自重标准值q2＝0.3KN/m2钢筋自重标准值q3＝1.1KN/m2施工人员及设备荷载标准值q4＝2.5 KN/m2荷载标准值F1＝0.3＋3.9＋1.1＋2.5＝7.8 KN/m2F2＝（0.3＋3.9＋1.1）×1.2＋2.5×1.4＝9.86 KN/m2多层板厚1.8cm，W＝1/6×100×1.82＝54cm2b、框架梁取b×h＝0.3m×1m断面计算q1＝26KN/m3×0.3×1＝7.8KN/m2q2＝0.3KN/m2q3＝1.5 KN/m2施工人员及设备荷载标准值 2.5KN/m2F1＝7.8＋0.3＋1.5＋2.5＝11.8 KN/m2F2＝（7.8＋0.3＋1.5）×1.2＋2.5×1.1＝14.66KN/m2（2）本支撑架属施工荷载由梁板底模传递给纵向水平杆再传给立杆的情况，传递路线如下：梁（板）底模主次龙骨小横杆大横杆立杆地基；现浇板部位支撑上设水平横杆间距取1.1代替主龙骨以50×100的木方作次龙骨（间距取400mm），梁取0.75间距钢管横杆代替主龙骨搁置底模；a、支撑抗压强度验算梁：N＝14.66×2.12×1.1＝31.187KN[N]＝Af＝391×205＝80.16KN＞31.187KN(满足要求) 板：N＝9.86×2.12×1.1＝22.99KN[N]＝Af＝391×205＝80.16KN＞22.99KN (满足要求)b、立杆稳定性验算（按中心点最大偏心25mm计算）I x＝π（D4－d4）/64＝π（484－42.54）/64＝1.004×105mm4i x＝(Ix/A)1/2＝（1.004×105/391）1/2＝16.024I x＝1200/i x＝1200/16.024＝74.89查Q235（建筑施工手册5－18），b类截面轴压稳定系数фx＝0.452 欧拉临界应力Ne x＝π2EA/λx2＝π2×2.06×105×391/74.892＝141.741KN 初始偏心弯距M x＝Ne＝16×103×25＝4×104N.mm截面塑性发展系数r x＝1.0受压最大纤维毛截面抵抗距W lx＝I x/(D/2)＝1.004×105/(48/2)＝4183.33N/фx Afβmx M x/[(1-0.8N)×Ne x]＝193MPa＜215 MPa（满足要求）第五章质量保证体系一二三第六章安全施工技术措施一、材质及其使用的安全技术措施1.扣件的紧固程度应在40-50N·m，并不大于65 N·m，对接扣件的抗拉承载力为3kN。
高大模板支撑架专项施工方案
目录一、工程概况 (2)二、编制依据 (2)三、支模架设计范围 (3)四、支撑形式选用及设计 (4)（一）支撑形式选择及搭设参数 (4)（二）架体基础 (6)（三）水平拉接的布置与构造 (6)（四）剪刀撑布置 (7)（五）支撑架施工荷载取值 (7)五、混凝土浇捣施工部署 (7)六、支模架的构造要求及措施 (8)七、支模架的搭设及拆除 (9)八、支撑体系检查和验收 (10)九、安全管理与维护 (12)十、质量保证措施 (13)十一、应急预案 (14)十二、支撑架施工安全防护领导小组 (15)十三、管理体系及项目部组成 (15)十四、模板及支撑架计算书 (17)1、500mm×1500梁模板扣件钢管高支撑架计算书（支架搭设高度5.6m） (17)2、500mm×1200梁模板扣件钢管高支撑架计算书（支架搭设高度10.1m） (19)3、400mm×900梁模板扣件钢管高支撑架计算书（支架搭设高度10.1m） (21)4、350×700梁模板扣件钢管高支撑架计算书（支架搭设高度29.3m） (23)5、120厚楼板模板扣件钢管高支撑架计算书（支架搭设高度29.3m） (25)十五、附图 (26)附图一超重梁结构平面布置图附图二超高梁板位置示意图附图三超重梁支模架平面及剖面布置图附图四裙房南侧门厅部位超高支模架搭设布置图附图五裙房西侧门厅部位超高支模架搭设布置图附图六北侧门厅超高支模架搭设布置图附图七扶梯部位超高支模架布置图附图八梁支架剖面及节点详图超高、超重模板支撑架专项施工方案一、工程概况工程位于浙江省嘉兴市，中山路的南侧，并由禾兴路、府忠埭路、安乐路围合的街坊内。
基地规划用地面积：40862.4平方米，拟建1幢高层酒店式公寓、2幢住宅以及大型商业购物中心。
总建筑面积199418.22平方米。
本工程是由一系列多层、高层建筑组成的集商业、酒店式公寓、住宅为一体的综合体。
高大支模架专项施工方案

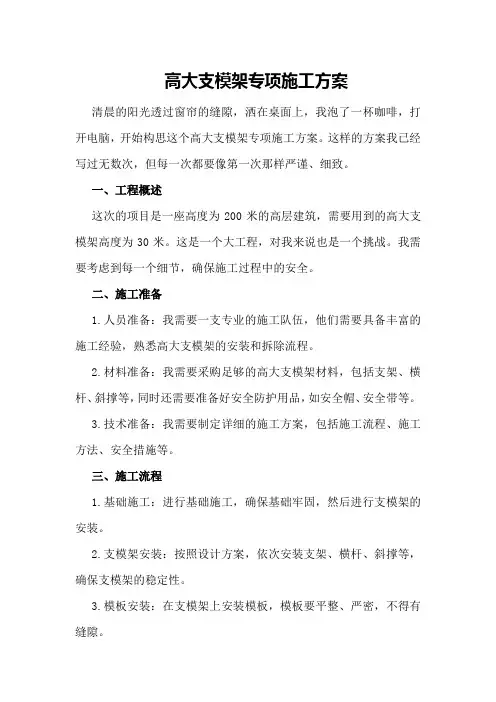

高大支模架专项施工方案清晨的阳光透过窗帘的缝隙，洒在桌面上，我泡了一杯咖啡，打开电脑，开始构思这个高大支模架专项施工方案。
这样的方案我已经写过无数次，但每一次都要像第一次那样严谨、细致。
一、工程概述这次的项目是一座高度为200米的高层建筑，需要用到的高大支模架高度为30米。
这是一个大工程，对我来说也是一个挑战。
我需要考虑到每一个细节，确保施工过程中的安全。
二、施工准备1.人员准备：我需要一支专业的施工队伍，他们需要具备丰富的施工经验，熟悉高大支模架的安装和拆除流程。
2.材料准备：我需要采购足够的高大支模架材料，包括支架、横杆、斜撑等，同时还需要准备好安全防护用品，如安全帽、安全带等。
3.技术准备：我需要制定详细的施工方案，包括施工流程、施工方法、安全措施等。
三、施工流程1.基础施工：进行基础施工，确保基础牢固，然后进行支模架的安装。
2.支模架安装：按照设计方案，依次安装支架、横杆、斜撑等，确保支模架的稳定性。
3.模板安装：在支模架上安装模板，模板要平整、严密，不得有缝隙。
4.混凝土浇筑：混凝土浇筑是关键环节，需要严格控制浇筑速度和浇筑质量。
5.模板拆除：混凝土达到一定强度后，进行模板拆除，然后进行下一阶段的施工。
四、安全措施1.施工人员必须佩戴安全帽、安全带等防护用品。
2.施工过程中，严禁酒后作业，严禁疲劳作业。
3.施工现场必须设置安全警示标志，提醒施工人员注意安全。
4.定期对施工人员进行安全培训，提高他们的安全意识。
5.施工现场必须配备足够的消防器材，防止火灾事故的发生。
五、施工难点及解决方案1.难点：高大支模架的稳定性难以保证。
解决方案：在设计阶段，充分考虑各种因素，确保支模架的稳定性。
在施工过程中，严格按照设计方案进行施工，确保每一个环节的稳定性。
2.难点：混凝土浇筑过程中的质量控制。
解决方案：严格控制混凝土的配合比，确保混凝土的质量。
在浇筑过程中，采用分层浇筑、分段施工的方法，确保混凝土的密实度。
锅炉房高大模板施工方案(修改后)c
高大模板施工方案一、编制依据业主提供的施工图《中华人民共和国建筑法》《建筑工程安全生产管理条例》《中华人民共和国安全生产法》《建筑工程施工质量验收统一标准》GB50300-2001《建筑地基基础工程施工质量验收规范》GB50202—2002《建筑地基基础设计规范》GB50007-2011《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑施工安全检查标准》JGJ59-2011二、工程概况：工程位于xx,锅炉房位于xx以南，厂房长44.10m,宽38.70m，高18。
80m，建筑面积为1541m2,结构形式为四层框架结构，其裙房为砖混结构。
锅炉房9。
97m处楼板及梁模板支撑架支设高度大于8m（此处现有地面标高为-0。
90m,板顶设计标高为9.97m)，属于高大模板，故编制此专项方案。
此处梁最大截面尺寸为400×1600，最大跨度15m；板厚为120mm。
2。
1建筑场地类别:Ⅱ类2。
2结构安全等级:二级2.3抗震设防烈度:7度2.4地基处理：基础下做2米厚3:7灰土，平面尺寸为基础四边各加宽2米,压实系数不小于0。
97。
2。
5砼环境类别：地下与土壤、水接触构件,地上外露部分均为二b类, 地上其余为一类。
2.6砼强度等级：基础垫层C15、基础、梁、板、柱为C30，圈梁、构造柱为C25.三、施工部署3。
1质量目标:合格；3。
2进度目标：10天；3。
3安全目标:安全设防达标，严禁重大安全事故、火灾事故、及机械事故的发生，一般事故率控制在1‰内；3。
4文明施工目标:文明施工达标；3。
5劳动力准备:按照施工方案组织好主体施工所需的混凝土工、木工、钢筋工、焊工、放线工等施工人员，并进行安全、文明施工教育。
按照机具设备需用计划组织好主体施工所需机械设备、工具的购买、租赁、调配、进场等工作.人员配备：注：架子工、电工等特种作业人员需持有相应职业证书。
3.6机具准备:四、施工工艺4.1、施工工艺流程弹线→柱钢筋绑扎→检查验收→排架支撑→支柱模板→梁及楼板支模→检查验收4。
高大模板支架施工方案(论证通过)
一、高支模施工方案1.支模采用的主要材料⑴钢管：Ф48×3.５mm;⑵枋木：8０mｍ×80mm×2０0０ｍm、80mｍ×80mm×120０mm；⑶胶合板:9１５mm×1８３0mｍ×18(4)用脚手架配套底托,垫板尺寸为100×100×18ｍｍ。
２.南向门厅楼板模板⑴、楼板底模采用1８mm厚夹板,支撑系统采用50×100ｍm的木枋、扣件式脚手架。
⑵、所有楼板支撑体系均采用脚手架跨距@9０0mm，排距为90０m,最上层木枋为５0×100mｍ@450，高度1000 mm以上大梁跨距为45０mｍ，排距为450 ｍｍ，脚手架水平拉杆沿高度设置，第一道水平拉杆离柱脚20０～300mm处,以后每隔1.8m设一道。
楼板模板支模示意图如下：３.南向门厅梁模板⑴、梁底模和侧模采用１8mm厚夹板，梁底支撑系统采用5０×100ｍm的木枋、扣件式脚手架。
⑵、所有梁模板垂直支撑的脚手架沿梁纵向方向布置，间距是９00，根据层高及梁高来考虑，并通过调整底座及顶托的螺栓来满足支模的高度要求。
每隔1.8米纵横水平拉杆各一道，以保证整个支撑体系的稳定性。
⑶、采用50×10０mm木枋作为梁的水平支撑。
上层木枋（直接承托梁底模板的木枋）为５0×10０ｍm，间距３００mm；侧模加竖向１0０mm（宽)×50距５0０mm的木方。
⑷、跨度L>4m的肋承梁,应按施工规范起拱,起拱高度符合设计和施工规范的要求，主次梁交接时,先主梁起拱，后次梁起拱。
梁模板支模方法详见“模板高支模大样图”。
模板高支模大样图三、高支模计算㈠门厅雨篷楼板支模计算１．计算的已知条件梁侧、梁底、和楼面模板均采用１8mm厚夹板，承托梁底模板的木枋采用5０×100mm木枋，间距300ｍm,楼面模板的楞木也采用５0×100mm木枋,木枋间距为4５０mm。
高大支撑模板方案(论证)修正版
一、编制依据1.本工程施工结构图；2.《建筑工程模板施工手册》（2006年版）；3.《建筑施工模板安全技术规范》（JGJ 162-2008）；4.《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130-2001）；5.《混凝土结构工程施工质量验收规范》（GB 50204-2002）；6.《建筑结构荷载规范》（GB 50009-2001[2006年版]）7.总施工组织设计。
三、施工准备1.材料的选用及要求：（1）胶合板及条板：胶合板平面尺寸为915×1830，厚度为18mm。
另配备100～300mm宽的同厚度条板。
（2）木龙骨：选用杉木，其截面尺寸主要有50×100mm、100×100mm。
有腐朽、霉变、虫蛀、折裂、枯节的木材不得使用。
（3）扣件式钢管支撑架：采用国标焊接钢管，型号为Φ48×3.0，配件主要有立杆垫座、可调顶托、插销、连接扣件等。
（4）脱模剂：水质隔离剂。
2.主要机械设备及工具模板加工制作和安装主要采用以下机具：手工电锯、木工铣床、手提电钻、铁木榔头、水平尺、钢卷尺、托线板、脚手板等。
3.作业条件：（1）确定模板平面施工总图：在总图中标志出各种构件的型号、位置、数量、尺寸、标高及相同或略加拼补即相同的构件的替代关系并编号，以减少配板的种类、数量和明确模板的替代流向与位置。
（2）确定模板配板平面布置及支撑布置：根据总图对梁板尺寸及编号设计出配模图，应标志出不同型号、尺寸单块模板平面布置，纵横龙骨规格、数量及排列尺寸；支撑系统的竖向支撑、侧向支撑、横向拉接件的型号、间距。
（3）绘图与验算：在进行模板配板布置及支撑系统布置的基础上，要严格对其强度、刚度及稳定性进行验算（详见模板设计验算），合格后要绘制全套模板设计图，其中包括：模板平面布置配板图，分块图、组装图、节点大样图、零件及非定型拼接件加工图。
（4）轴线、模板线放线完毕。
水平控制标高引测到预留插筋或其它过渡引测点，并办好预检手续。
高大模板支撑架专项施工方案(完成)8
目录一、工程概况二、编制依据三、支模架设计范围四、支撑形式选用及设计（一）支撑形式选择及搭设参数（二）架体基础（三)水平拉接的布置与构造（四）剪刀撑布置（五)支撑架施工荷载取值五、支模架的构造要求及措施（一）立杆（二）水平杆(三）剪刀撑(四）模板支架搭设的要求六、模板支架的施工七、模板的拆除八、模板分项工程质量检验标准九、施工安全保证措施十、应急救援预案十一、模板及支撑架计算书超高模板支撑架专项施工方案一、工程概况本工程位于鹤壁市淇滨区，淇水大道与纬五路交叉口。
总建筑面积74180.49平方米，拟建1幢高层酒店式公寓、2幢住宅以及商业.本工程是由高层建筑组成的集商业、酒店式公寓、住宅为一体的综合体。
