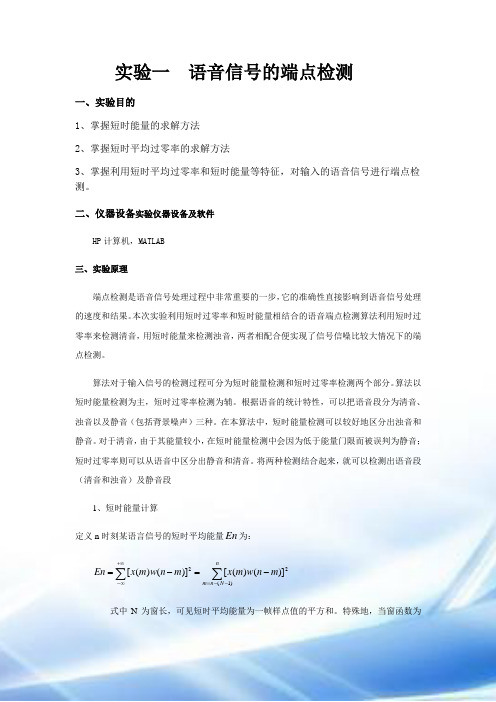

实验一 语音信号的端点检测一、实验目的1、掌握短时能量的求解方法2、掌握短时平均过零率的求解方法3、掌握利用短时平均过零率和短时能量等特征，对输入的语音信号进行端点检测。
二、仪器设备实验仪器设备及软件HP 计算机，MATLAB三、实验原理端点检测是语音信号处理过程中非常重要的一步，它的准确性直接影响到语音信号处理的速度和结果。
本次实验利用短时过零率和短时能量相结合的语音端点检测算法利用短时过零率来检测清音，用短时能量来检测浊音，两者相配合便实现了信号信噪比较大情况下的端点检测。
算法对于输入信号的检测过程可分为短时能量检测和短时过零率检测两个部分。
算法以短时能量检测为主，短时过零率检测为辅。
根据语音的统计特性，可以把语音段分为清音、浊音以及静音（包括背景噪声）三种。
在本算法中，短时能量检测可以较好地区分出浊音和静音。
对于清音，由于其能量较小，在短时能量检测中会因为低于能量门限而被误判为静音；短时过零率则可以从语音中区分出静音和清音。
将两种检测结合起来，就可以检测出语音段（清音和浊音）及静音段1、短时能量计算定义n 时刻某语言信号的短时平均能量En 为：∑∑--=+∞∞--=-=nN n m m n w m x m n w m x En )1(22)]()([)]()([式中N 为窗长，可见短时平均能量为一帧样点值的平方和。
特殊地，当窗函数为矩形窗时，有∑--==nN n m m x En )1(2)( 2、短时过零率过零就是指信号通过零值。
过零率就是每秒内信号值通过零值的次数。
对于离散时间序列，过零则是指序列取样值改变符号，过零率则是每个样本的改变符号的次数。
对于语音信号，则是指在一帧语音中语音信号波形穿过横轴（零电平）的次数。
可以用相邻两个取样改变符号的次数来计算。
如果窗的起点是n=0，短时过零率Z 为波形穿过横轴（零电平）的次数|))1(())((|2110∑-=--=N n w w n S Sgn n S Sgn Z {00,1,1)sgn(≥<-=x x x短时过零可以看作信号频率的简单度量浊音的短时平均幅度最大，无声的短时平均幅度最小，清音的短时过零率最大，无声居中，浊音的短时过零率最小。
实验2、PCM实验
实验 2 PCM 编译码实验一、实验目的1.理解 PCM 编译码原理及 PCM 编译码性能；2.熟悉 PCM 编译码专用集成芯片的功能和使用方法及各种时钟间的关系；3.熟悉语音数字化技术的主要指标及测量方法。
二、实验原理1.抽样信号的量化原理模拟信号抽样后变成在时间离散的信号后，必须经过量化才成为数字信号。
模拟信号的量化分为均匀量化和非均匀量化两种。
把输入模拟信号的取值域按等距离分割的量化就称为均匀量化，每个量化区间的量化电平均取在各区间的中点，如下图所示。
图 2-1 均匀量化过程示意图均匀量化的主要缺点是无论抽样值大小如何，量化噪声的均方根值都固定不变。
因此，当信号m(t ) 较小时，则信号量化噪声功率比也很小。
这样，对于弱信号时的量化信噪比就难以达到给定的要求。
通常把满足信噪比要求的输入信号取值范围定义为动态范围，那么，均匀量化时的信号动态范围将受到较大的限制。
为了克服这个缺点，实际中往往采用非均匀量化的方法。
非均匀量化是根据信号的不同区间来确定量化间隔的。
对于信号取值小的区间，其量化间隔D v 也小；反之，量化间隔就大。
非均匀量化与均匀量化相比，有两个突出的优点：首先，当输入量化器的信号具有非均匀分布的概率密度（实际中往往是这样）时，非均匀量化器的输出端可以得到较高的平均信号量化噪声功率比；其次，非均匀量化时，量化噪声功率的均方根值基本上与信号抽样值成比例，因此量化噪声对大、小信号的影响大致相同，即改善了小信号时的信噪比。
非均匀量化的实际过程通常是将抽样值压缩后再进行均匀量化。
现在广泛采用两种对数压缩，美国采用μ压缩律，我国和欧洲各国均采用 A 压缩律。
本实验中 PCM 编码方式也是采用 A 压缩律。
A 律压扩特性是连续曲线，实际中往往都采用近似于 A 律函数规律的 13 折线（A=87.6）的压扩特性。
这样，它基本保持连续压扩特性曲线的优点，又便于用数字电路来实现，如下图所示。
图2-2 13 折线特性表 2-1 列出了 13 折线时的x 值与计算得的x 值的比较。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验报告实验名称语音编码实验课程名称信息处理技术专业综合实验实验二 语音编码一、实验目的熟悉语音基本压缩编码的方法，观察语音压缩效果，加深对语音线性预测编码（LPC ）的理解。
二、实验内容1、编写并调试语音LPC 参数提取程序。
2、编写并调试语音基音周期提取程序。
3、编写并调试语音LPC 合成程序。
三、实验原理语音信号中含有大量的冗余信息，采用各种信源编码技术减除语音信号的冗余度，并充分利用人耳的听觉掩蔽效应，就可以将其编码速率压缩很多倍，而仍能提供可懂语音。
LPC 声码器是一种比较简单实用的语音压缩方法，其基本原理是：根据语音生成模型，将语音看作激励源通过一个线性时不变系统产生的输出，利用线性预测分析对声道参数进行估值，将求得的线性预测系数，结合基音周期等少量参数进行传输，就可以在接收端利用合成滤波器重构语音信号。
线性预测系数的估计方法为：假设语音的当前样值可以用过去的M 个语音样值来进行预测()()()()()∑=-=-++-+-=Mi i M i n x a M n x a n x a n x a n x 12121~式中{}i a 即为线性预测系数。
实际值和预测值之间的均方误差可表示为()()()∑∑∑⎪⎭⎫ ⎝⎛--===n Mi i n i n x a n x n E 212ε 要求均方误差总和最小，将E 关于i a 的偏导数设置为零，可以得到()()()01=⎪⎭⎫ ⎝⎛---∑∑=Mi i n i n x a n x k n x通过采用自相关法、协方差法或格形法求解该方程，即可得到最优的{}i a 。
四、实验方法及程序1. 调用xcorr命令计算一帧语音的自相关函数。
2. 调用toeplitz命令形成该帧语音的自相关矩阵。
3. 调用durbin命令，采用杜宾递推算法计算该帧语音的线性预测系数。
4. 编写lpcauto.m函数，求取一句语音信号的线性预测系数及预测残差。
选择设当的窗函数对语音信号进行分幀。
5. 编写lpcpitch函数，由残差信号计算该句语音的基音周期。
6.编写lpcgain函数，由预测残差能量，求出该句语音的增益。
7. 编写lpcsyn函数，由该句语音的基音周期、预测残差能量和增益进行LPC合成。
五、实验结果与分析1.如何对全极点模型的线性预测参数进行提取？加窗等预处理对提取结果有何影响？2.如何实现线性预测参数的各种表现方式之间的转换？3. 使用预测残差求基音周期有何优点？4. 如何根据线性预测系数求得LPC频谱？5. LPC频谱与基于DFT求得的语音对数幅度谱相比有何不同？6. LPC合成语音的质量如何？有何改进措施？实验过程记录与结果分析1、计算短时自相关函数1.1分别计算正弦信号和白噪声的短时自相关函数，估计正弦信号的基音周期。
其Matlab代码如下：x=sin(2*pi*0.01*(0:499)');[r,eta]=xcorr(x,100,'unbiased');stem(eta,r);w=randn(500,1);[r,eta]=xcorr(w,100,'unbiased');stem(eta,r);-100-80-60-40-200204060801001.2计算正弦信号叠加白噪声的短时自相关函数，试估计正弦信号的基音周期。
其Matlab代码如下：x=sin(2*pi*0.01*(0:499)');w=randn(500,1);x1=x+w;[r,eta]=xcorr(x1,100,'unbiased');stem(eta,r);-100-80-60-40-200204060801001.3 分别画出一帧浊音和一帧清音的语音自相关波形（采样频率为10kHz，帧长为25.6ms，每帧有256个样点），估计浊音的基音周期。
load digits; x=digits.three1;m=2756; N=256; n=m-N+1:m;[r,eta]=xcorr(x(n),250,'unbiased');plot(eta,r);m=500; N=256; n=m-N+1:m;[r,eta]=xcorr(x(n),250,'unbiased');plot(eta,r);-250-200-150-100-50050100150200250-3-2-10123454-250-200-150-100-5050100150200250-30-20-100102030405060702、求取LPC 系数2.1加载“digits.three1”语音数据。
基于自相关法，求出其中一帧数据（采样频率为10kHz ，帧长为25.6ms ，每帧有256个样点）的14阶LPC 系数。
画出相应的LPC 谱。
load digits; x=digits.three1;m=2756; N=256; n=m-N+1:m; M=14; [r,eta]=xcorr(x(n),250,'unbiased'); Rx=toeplitz(r(M+1:2*M)); rx=r(M+2:2*M+1); a=Rx\rx;NFFT=1024; k=1:NFFT/2; X=fft(x(n).*hann(N),NFFT); Theta=1./fft([1:-a],NFFT);plot(k,20*log10(abs([353*Theta(k)’ X(k)]))) axis([0 NFFT/2 -inf inf])05010015020025030035040045050010203040506070802.2编写一个用以实现杜宾递推算法的函数“durbin.m ”，其Matlab 代码如下： function [a,xi,kappa]=durbin(r,M) kappa = zeros (M,1);a = zeros (M, 1);xi=[r(1); zeros(M,1)];for (j=1:M)kappa(j)=(r(j+1)-a(1:j-1)'*r(j:-1:2))/xi(j);a(j)=kappa(j);a(1:j-1)=a(1:j-1)-kappa(j)*a(j-1:-1:1);xi(j+1)=xi(j)*(1-kappa(j)^2);end2.3利用函数“durbin.m”，计算2.1中语音数据帧的14阶LPC系数，并与2.1中的结果进行比较：x=digits.three1;m=2756; N=256; n=m-N+1:m; M=14;[r,eta]=xcorr(x(n),250,'unbiased');[aLD,xi,kappa]=durbin(r(M+1:2*M+1),M);a, aLD, norm(a-aLD)2.4编写一个用以实现反射系数转换为LPC系数的函数“rf2lpc.m”，其Matlab代码如下：function a = rf2lpc(kappa)M = length(kappa);a = zeros(M,1);for (j=1:M)a(j) = kappa(j);a(1:j-1) = a(1:j-1) - kappa(j)*a(j-1:-1:1);end2.5 编写一个用以实现LPC系数转换为反射系数的函数“lpc2rf.m”，其Matlab 代码如下：function kappa = lpc2rf(a)M = length(a);kappa = zeros(M,1);for (j=M:-1:1)kappa(j) = a(j);a(1:j-1) = (a(1:j-1) + a(j)*a(j-1:-1:1))/(1 - kappa(j)^2);end2.6使用函数“rf2lpc.m ”和“lpc2rf.m ”，检验反射系数和LPC 系数相互转换结果。
norm(kappa-lpc2rf(aLD)) norm(aLD-rf2lpc(kappa))3、语音信号的逆滤波3.1 利用2.3中求出的一帧语音数据的LPC 系数，构造逆滤波器，并画出该帧语音信号的残差波形。
ehat=filter([1;-1],1,x(n)); plot([x(n) ehat])050100150200250300-600-400-2002004006003.2编写一个用以实现语音信号LPC 分析的函数“lpcauto ”，其Matlab 代码如下：function [ar,xi,e,m] = lpcauto(x,M,win,Olap)Nx = length(x);N = length(win);if (N == 1)N = win;win = ones(N,1);endF = fix((Nx-Olap)/(N-Olap));ar = zeros(M+1,F);xi = zeros(M+1,F);e = zeros(Nx,1);m = zeros(F,1);n = 1:N;n1 = 1:Olap;n2 = N-Olap+1:N;n3 = Olap+1:N;win1 = win(n1)./(win(n1)+win(n2)+eps);win2 = win(n2)./(win(n1)+win(n2)+eps);for (f=1:F)[r,eta] = xcorr(x(n).*win,M,'biased');[a,xi(:,f),kappa] = durbin(r(M+1:2*M+1),M);ar(:,f) = [1; -a];ehat = filter(ar(:,f),1,x(n));e(n) = [e(n(n1)).*win2 + ehat(n1).*win1; ehat(n3)]; % Overlap-add.m(f) = n(N);n = n + (N-Olap);end3.3加载“timit1”语音数据，利用“lpcauto”函数对该句语音进行LPC分析。
画出语音信号及其残差波形。
load timit1; x=timit1;M=14; N=256;[ar,xi,e,m]=lpcauto(x,M,hann(N),N/2); plot([x,e]) soundsc(x) soundsc(e) soundsc(x-e)123456x 104-1-0.8-0.6-0.4-0.200.20.40.60.814、LPC 谱估计4.1编写一个用以计算和显示LPC 谱的函数“lpcplot ”，其Matlab 代码如下： function lpcplot(A,Nfft,Fs,m) [M,N] = size(A); if (N==1)[Theta,F] = freqz(1,A,Nfft,Fs); plot(F,20*log10(abs(Theta)));xlabel('Frequency, {\it F} [Hz]');ylabel('Magnitude, |\theta(\omega)| [dB]'); elseif (length(m) ~= N)error('The column dimension of A must be equal to the length of m.') endTheta = zeros(Nfft,N); for (n=1:N)[Theta(:,n),F] = freqz(1,A(:,n),Nfft,Fs); endMeshHndl = meshz(m,F,20*log10(abs(Theta)));axis ij; view(-45,45); set(MeshHndl,'MeshStyle','Column'); axis tight; axis 'auto y'; axis 'auto z';xlabel('Sample Number, {\it n}'); ylabel('Frequency, {\it F} [Hz]');zlabel('Magnitude, |\theta(\omega)| [dB]'); end4.2利用“lpcplot ”函数，画出3.3中语音数据的几帧（采样频率为16kHz ，帧长为32ms ，每帧有512个样点）LPC 谱。
