发电厂噪音污染超标发电厂噪音治理办法
发电厂噪声控制分析及措施
发电厂噪声控制分析及措施噪声是一个非常常见的环境问题，尤其是在发电厂等工业场所。
发电厂的噪声主要由机械设备的振动、风扇、风机的噪声、逆变器的噪声、燃气轮机运转时的噪声等引起。
这些噪声污染不仅会影响周围居民的生活和工作环境，还可能对员工的健康和安全产生不利影响。
因此，发电厂需要采取相应的措施来控制和减少噪声。
噪声控制分析是一个系统的过程，需要从发电厂的建设、运营和维护等多个方面进行考虑。
以下是一些常见的噪声控制措施和技术：1.设计阶段的措施：在设计发电厂时，可以通过降低发电设备的振动和噪声产生源的数量来减少噪声。
例如，选择低噪声的机械设备、精确的设备安装和减少振动传递等。
此外，可以优化发电厂的布局，将噪声源远离居民区，减少噪声传播。
2.隔音措施：通过在设备周围使用隔声材料和隔振材料，可以减少振动和噪声的传递。
例如，在机械设备的周围安装隔音罩、使用隔音墙、隔音地板等。
同时，对于重要的噪声源，可以使用吸音材料进行隔音，减少噪声反射和扩散。
3.设备维护和改进：定期检查和维护发电设备，确保其正常运行和减少噪声。
例如，及时更换老化和磨损的设备零部件，调整机械设备的平衡和对齿轮进行润滑。
同时，对于噪声较大的设备，可以进行改进和优化，减少噪声产生。
4.噪声监测和评估：定期进行噪声监测和评估，以了解噪声源的特征和噪声水平的变化。
可以使用专业的噪声监测设备和技术，如声级计和频谱分析仪等。
根据监测结果，可以及时采取措施来控制噪声。
5.监管与法规合规：遵守国家和地方的噪声排放标准和法规，确保发电厂的噪声排放在合理范围内。
同时，与相关部门进行沟通和合作，了解最新的噪声控制要求和技术。
随着科技的不断发展，涌现了一些新的控制噪声的技术，如有源噪声控制技术、被动隔音技术、声学透明材料等。
这些技术可以用于发电厂的噪声控制，对于特定的噪声源效果可能更好，但也需要综合考虑成本和效益。
总之，发电厂噪声控制是一个系统的工程，需要从设计、建设、运营和维护等多个方面进行考虑。
火力发电厂除灰空压机房噪声的治理
火力发电厂除灰空压机房噪声的治理概述噪声是一个复杂而又普遍存在于火力发电厂的问题。
作为火力发电厂的核心设备之一，除灰空压机房的噪声也越来越受到大家的重视。
在不断加强环境保护意识的今天，采取必要的措施来消除噪声、减轻环境污染已经成为一个必须解决的问题。
本文主要介绍火力发电厂除灰空压机房噪声的治理方法，针对该问题，提出以下解决方案：1.声音隔离与屏蔽2.环境优化3.机房降噪方案详细说明声音隔离与屏蔽为了实现声音隔离和屏蔽，可以采用以下措施：1.机房隔音：通常机房的木质结构物建议使用吸声材料覆盖，大型机房可以使用隔音板将其包住，以减少噪声的传播。
对于金属构造的机房安装隔音门、隔音窗等。
在机房周围设置不少于两道隔离带，隔离带的高度根据场地实际情况选定。
2.管道声学措施：采用消声器与吸声板（隔音帆布）进行材料符合科技要求的预处理,可以低噪声地运行管道。
3.声屏蔽：对于在机房周围的区域，可以设置一定高度的声屏蔽物，如声屏障、隔音墙，以保证机房内噪声不会在机房周围扩散。
环境优化机房的噪声和环境有一定关系，在机房外部无法采取降噪和隔离等处理的地方，可以通过以下方式进行环境优化：1.地板：选用较软的橡胶材料作为地板，可以吸收地面的震动，并且对于机房噪声的传播，可以减少穿透力。
2.墙面：使用吸音板、隔音帆布、隔声毡等一些充当吸声材料到避免声音反弹与传播。
机房降噪为了在源头上控制噪声，可以在除灰空压机房内进行一些降噪措施：1.降噪设备：可以使用一些噪声降低装置，如吸声减震片、消音器等，在不影响机房内部空气流量的情况下，有效降低机房噪声。
2.贴合隔震垫：在安装机器设备时，可以将隔震垫贴合到机器下部，能够减少噪声的传播和机器的震动力，同时能有效降低震动能在室内产生的噪音。
结论随着对于环境保护的要求逐步提高，如何消除火力发电厂除灰空压机房噪声已经成为大家普遍关注的问题。
通过以上措施的结合与实施，可以明显减少噪声的产生，让机房内更加静谧，同时也能更好地保护环境，达到双赢的目的。
发电厂噪声控制及治理4-28
发电厂噪声控制及治理
发电厂噪声控制：/trade/supply/index--1000100710001006--.htm
发电厂噪声控制及治理
噪声源分析
构成电厂环境噪声显著的声源有以下几类：
①机械动力声：以设备运转、振动、摩擦、碰撞而产生的中、低频噪声。
②气体动力声：以各类风机、风管道、蒸汽管道中高压气流运动、扩容、切流、排汽、漏气等而产生的低、中、高频的各类频谱混合而成的噪声。
其中各种排汽为超高频噪声，对环境干扰最为显著。
③燃烧噪声：锅炉内燃烧、汽化、烟气运动、对流过程中产生的低、中频噪声。
④电磁声：电动机、励磁机、变压器和其他电器设备在磁场交变过程中产生的低、中频噪声。
⑤交通噪声：厂区内运输设备产生的噪声，其中喇叭、汽笛声属高频噪声。
⑥其他噪声：水动力声（如冷却塔落水声）、广播、人类活动所产生的噪声。
电厂噪声源的分布
以上6类噪声中，前4类噪声源绝大部分位于车间建筑物内，声源从车间内设备发出噪声通过门、窗、墙洞向外传播，其中主厂房内集中了大部分高强声源设备，成为电厂的主要车间噪声源，是形成电厂环境噪声的最主要部分。
对建有冷却塔的电厂，由于冷却塔的体积大，一般都布置在厂界附近，使得冷却塔在运行过程中所产生的噪声对外环境的影响较大。
冷却塔的噪声主要是运行过程中的落水声，一般情况下的噪声水平可达85dB（A）以上，治理难度较大。
目前我省的扬州发电厂、戚墅堰发电厂都是由于冷却塔靠近厂界，造成厂界噪声超标。
治理特点与难点
降噪措施综合考虑结构、通风消声、散热、巡视、检修、防水、寿命和外观的各项要求。
发电厂噪声控制分析及措施
发电厂噪声控制分析及措施随着城市化进程的不断加快，发电厂作为能源供应的重要基地，为城市的正常运行提供了不可或缺的电力。
然而，发电厂的运行不可避免地会产生噪声，对周边居民和环境造成一定程度的干扰和污染。
因此，发电厂噪声的控制变得尤为重要。
本文将从噪声控制分析及措施两个方面展开，提出一些有效的解决方案。
针对机械设备产生的噪声，可以从以下几个方面进行控制。
首先，选择低噪音的设备，在设备采购时，应优选低噪音的设备，同时要求设备制造商提供噪音测试报告。
其次，加强设备维护保养，定期检查设备的状态，及时清理和更换老化或磨损的零部件，以减少设备运行时的摩擦和振动噪声。
此外，采用隔音措施也是有效的方法，如在设备周围设置隔音罩，或在设备的振动源部位安装隔振设备。
对于发电厂的环境噪声，需要从多个方面综合考虑控制。
首先，选择合适的建筑材料，如采用吸音材料或隔音材料来构建发电厂的建筑物。
这样可以有效地吸收或阻挡噪声的传播，减少噪声对周围环境的影响。
其次，优化设备的布置，合理规划设备的位置和距离，减少噪声源对周边区域的辐射。
例如，将噪音产生较大的设备远离居民区，避免噪声直接对居民造成影响。
此外，对于厂区内的环境噪声源，如锅炉排烟口、蒸汽排放管道等，可以采用高效的降噪设备，如消声器或消音器，来减少噪声的传播。
除了上述控制措施外，还可以采用如下几点措施来增强发电厂的噪声控制效果。
首先，建立科学合理的噪声监测系统，对发电厂周边的噪声进行实时监测和预警。
这样可以及时发现噪声超标情况，采取相应的控制和治理措施。
其次，加强对发电厂员工的培训，普及噪声危害知识，引导员工加强噪声控制意识，减少操作中可能产生的噪声。
此外，加强与周边社区的沟通与协调，定期召开环境保护座谈会，听取居民的意见和需求，共同协商解决噪声问题。
综上所述，发电厂噪声控制既需要从源头控制噪声的产生，也需要从环境控制噪声的传播。
通过选择低噪音设备、加强设备维护保养、采用隔音措施、优化设备布置、采用降噪设备等措施综合运用，可以有效地控制发电厂的噪声。
发电厂噪声控制分析及措施
发电厂噪声控制分析及措施噪声源分析发电厂主要噪声源有发电机组进风滤清器、发电车间进排风机以及电厂冷却塔等。
设备工作时产生的噪声可分为空气动力性噪声、机械噪声和电磁性噪声三大类。
降噪措施1、发电机组进风滤清器降噪处理发电机组滤清器设备一般为露天分散布置，设计时应考虑设备的日常维护和检修方便，因此降噪措施一般采用吸隔声屏障。
当声波遇到障碍物时, 将产生反射、透射和绕射三种传播现象,在设置屏障后阻止了直接声的传播, 降低了透射声影响，并使绕射声有足够的衰减。
2、发电机车间通风降噪处理设计时应考虑到发电机车间的通风散热，在自然通风口处加装进出风消声百叶窗和吸隔声挡板，以防止噪声直接外传；根据需要，增设几台低噪声轴流风机，增加强制换气量，以弥补自然通风的减少，进出风轴流风机均要安装插片式阻性消声器。
3、发电机车间内吸声处理为降低发射叠加噪声，控制车间内部混响时间，在车间内侧墙壁上铺设墙面吸声体；在车间顶部吊装高效吸声板。
吸声结构采用厚度为50mm的离心玻璃棉和护面吸声孔板。
降噪效果一般为4dB(A)左右，混响时间大幅度降低。
4、发电机车间门窗降噪处理考虑到发电机车间门窗漏声等因素，将原有普通采光窗改为我们静之源的隔声窗结构，并将原有门洞上增设静之源隔声门。
5、发电厂冷却塔降噪处理解决发电厂冷却塔噪声主要从风机噪声和水淋噪声这两方面着手。
济南旭日环保设备有限公司始建于1999年，是山东环保产业协会会员,通过了ISO9001：2000质量管理体系认证，具有三级环保施工资质及环境工程、大气污染和物理污染防治工程专项乙级设计资质，获得了山东省环境保护产品使用认证证书。
在噪声控制领域能够设计、生产、安装高、中、低压气流消声、空气传声、反射吸声以及各种机械动力设备运行等噪声控制设备，如消声（音）器、隔声屏障、隔声门、隔声窗、隔音罩、隔声罩、隔音室、非金属补偿器、隔音墙、吸声墙面、吸声吊顶等,解决各类风机、锅炉、压缩机、柴油机、球磨机、冷却塔、空调机组、蒸汽排放、气体放空以及高速公路、铁路、城市高架桥等交通噪声等污染问题。

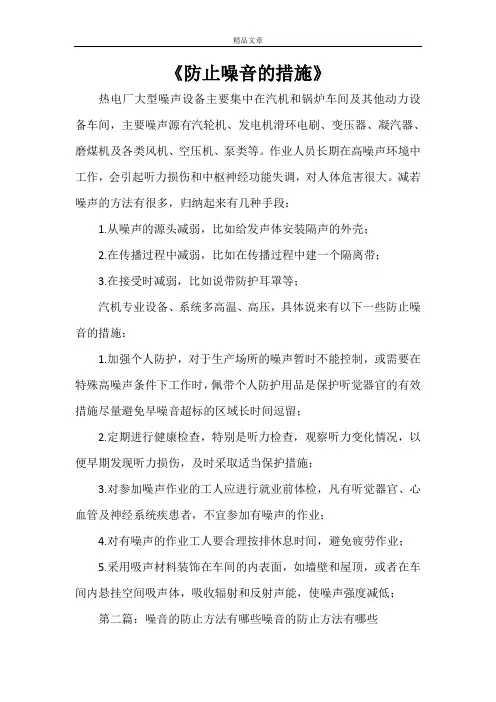

《防止噪音的措施》
《防止噪音的措施》热电厂大型噪声设备主要集中在汽机和锅炉车间及其他动力设备车间，主要噪声源有汽轮机、发电机滑环电刷、变压器、凝汽器、磨煤机及各类风机、空压机、泵类等。
作业人员长期在高噪声环境中工作，会引起听力损伤和中枢神经功能失调，对人体危害很大。
减若噪声的方法有很多，归纳起来有几种手段：1.从噪声的源头减弱，比如给发声体安装隔声的外壳；2.在传播过程中减弱，比如在传播过程中建一个隔离带；3.在接受时减弱，比如说带防护耳罩等；汽机专业设备、系统多高温、高压，具体说来有以下一些防止噪音的措施：1.加强个人防护，对于生产场所的噪声暂时不能控制，或需要在特殊高噪声条件下工作时，佩带个人防护用品是保护听觉器官的有效措施尽量避免早噪音超标的区域长时间逗留；2.定期进行健康检查，特别是听力检查，观察听力变化情况，以便早期发现听力损伤，及时采取适当保护措施；3.对参加噪声作业的工人应进行就业前体检，凡有听觉器官、心血管及神经系统疾患者，不宜参加有噪声的作业；4.对有噪声的作业工人要合理按排休息时间，避免疲劳作业；5.采用吸声材料装饰在车间的内表面，如墙壁和屋顶，或者在车间内悬挂空间吸声体，吸收辐射和反射声能，使噪声强度减低；第二篇：噪音的防止方法有哪些噪音的防止方法有哪些噪音的存在不但影响我们的生活和工作，也对我们的健康造成了一定的威胁，下面介绍一些防止噪音危害的方法。
为了防止噪音，中国著名声学家马大猷教授曾总结和研究了国内外现有各类噪音的危害和标准，提出了三条建议：（1）为了保护人们的听力和身体健康，噪音的允许值在75~90分贝。
（2）保障交谈和通讯联络，环境噪音的允许值在25~50分贝。
（3）对于睡眠时间建议在35~50分贝。
心理学界认为，控制噪音环境，除了考虑人的因素之外，还须兼顾经济和技术上的可行性。
充分的噪音控制，必须考虑噪音源、传音途径、受音者所组成的整个系统。
控制噪音的措施可以针对上述三个部分或其中任何一个部分。
电厂噪声治理方案(一)
电厂噪声治理方案(一)电厂噪声治理方案概述•目标：减少电厂噪声对周围环境和居民的影响•背景：电厂噪声对周边居民的生活造成不便和健康问题•重要性：保护环境和居民的权益，维护社会和谐稳定现状分析•噪声源：来自于发电机组、输电设备、冷却系统等•噪声强度：超过周围环境的标准限值•影响范围：噪声扩散至周边居民区域•管理困难：电厂建设已完成，难以改变噪声源的位置和结构方案设计1. 声屏障建设•建设围墙：在电厂周边建设适当高度的围墙，用以阻挡噪声传播•使用隔音材料：围墙内部使用吸音效果良好的材料，减少噪声反射和传播2. 声学优化•噪声发生源设计：重点优化发电机组、输电设备和冷却系统等产生噪声的设备，减少噪声产生的频率和强度•隔声封箱：对噪声源进行隔音封箱处理，阻止噪声向四周传播3. 噪声监测与控制•建设噪声监测系统：安装噪声传感器，实时监测电厂周边噪声水平，进行数据采集和分析•噪声控制措施：根据实时的监测数据，采取相应的调控措施，如噪声阀值报警、设备维护和改造等4. 社会沟通与参与•沟通措施：与周边居民沟通方案的内容和实施进度，解答他们的疑虑和关切•参与环境评估：邀请专业机构和居民代表参与对电厂噪声影响的评估，共同商讨治理方案实施步骤1.方案设计和调研2.声屏障建设及声学优化3.噪声监测系统安装和调试4.监测数据收集和分析5.噪声控制措施的实施和调整6.社会沟通和参与工作7.定期评估和监督治理效果预期效果1.降低噪声水平，符合周边环境的噪声标准要求2.提高居民生活质量，减少噪声对居民的干扰3.增强电厂与周边居民的沟通与合作关系4.建立示范性噪声治理方案，为其他类似问题提供经验参考以上方案仅供参考，具体实施需要根据实际情况进行调整和补充。
山西电厂噪音治理方案
山西电厂噪音治理方案引言随着工业化进程和经济发展，山西省的电厂规模不断扩大，但由于电厂产生的噪音问题，已成为一个严重困扰当地居民的环境问题。
噪音对人的生活和健康有着不可忽视的影响，因此，制定一套科学有效的电厂噪音治理方案，对于改善当地居民的居住环境，提高生活质量具有重要意义。
问题分析电厂噪音对人们的影响电厂噪音对人们的生活、工作和健康有着明显的负面影响。
长期暴露在高分贝噪音环境下，会导致人们产生压力反应，出现头痛、失眠、焦虑等身心不适症状。
对于长时间从事精密操作的工人来说，噪音还会影响工作效率和工作质量。
此外，噪音对居民正常休息和娱乐活动的影响，也是一个需要关注的问题。
过去的治理措施针对电厂噪音问题，过去已经采取了一些治理措施，包括加装降噪设备、调整工艺流程、限制噪音排放等。
虽然这些措施在一定程度上减少了噪音污染，但仍存在一些问题，如成本过高、治理效果不明显等。
治理方案环境评估和监测在制定噪音治理方案之前，首先需要对电厂周边环境进行评估和监测。
通过对噪音源、传播路径和接受体的调查和分析，了解噪音产生的主要原因和分布情况，为后续的治理措施提供科学依据。
降低噪音产生源针对电厂噪音的治理，首先需要降低噪音产生源。
可以通过优化设备和工艺流程，减少噪音的产生。
例如，在选用噪音较小的设备和材料，采用减速装置和隔音罩等措施，减少机械设备运行时产生的噪音。
此外，对于老旧设备，可以进行改造或更换，以提升设备的工作效率和降低噪音排放。
提高噪音传播控制除了降低噪音产生源，还需要控制噪音的传播。
可以采用以下措施来减少噪音的传播：•建设隔音墙或围挡，以阻挡噪音的传播路径；•采用隔声材料进行围护，减少噪音的反射；•定期检查和维护设备和设施，及时修复损坏的隔音材料；加强管理和监督除了采取技术措施来治理电厂噪音，还需要加强管理和监督，确保治理效果的实现和持续。
可以通过以下方式实现：•制定严格的噪音排放标准，明确电厂噪音排放的限值；•开展定期的噪音监测，对电厂进行检查和评估；•对违反噪音排放标准的电厂进行处罚和整改，确保噪音治理的实施；结论山西省电厂噪音治理是一个既紧迫又复杂的任务。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
发电厂噪音污染超标发电厂噪音治理办法杭州市一家发电厂厂内设备噪声过大，现场测量其噪声值高达118db (A)以上，对周围居民正常生活以及健康都产生了不利影响。
受业主委托，Ilemex对厂区内的设备进行了针对性的噪音治理，以下是该发电厂噪声治理的过程简述。
一、厂内噪音源分析经现场勘测，确定厂区内主要噪声源为锅炉噪声，尤其是锅炉房外露天安装的鼓风机和引风机噪声。
二、本项工程治理标准：(1)针对厂内：《工业企业噪声卫生标准》规定员工接触噪声时长8小时，噪声值不可超过85dB (A) o(2)针对厂界：《工业企业厂界噪声排放标准》(GB12348- 2021)的II类标准规定，昼间噪声排放不超过55dB (A),夜间噪声值不超过45dB (A)。
三、发电厂噪声治理思路结合项目特点采用切合实际的隔、消、吸、阻尼减振等综合噪声治理措施，其中隔声作为主要措施，其次是消声、吸声以及阻尼减振等。
四、治理措施简述此次治理方案中，我们优先治理重点噪声源；部分地段采用加装隔音屏障，隔声罩等方式分别治理，以确保厂区噪声达到标准。
1、风机送风风道噪声影响较大，低频噪声尤为突出。
此次工程对风机送风管道采取阻尼复合减振降噪处理，降噪量M25dB(A)。
2、锅炉风机噪音采取隔声围挡(即安装隔声屏障)，噪声控制设备实施后剔除其他声源干扰的情况下，预计隔声间外1米的噪声值低于80dB (A)发电厂噪声处理需进行实地勘测后进行，依据分析结果才能做出更有效的方案。
篇2：大学毕业生发电厂实习报告大学毕业生发电厂实习报告本文关键词：发电厂，大学毕业生，实习报告大学毕业生发电厂实习报告本文简介：实习报告实习名称毕业实习系别电气工程系年级专业09测控学生姓名杨妙学号0941202156指导老师林立、邱雄迩实习时间2月26 0—3月15 日邵阳学院20XX年3月16日一.实习的目的和意义本次实习的任务是熟悉热能与动力工程专业相关企业，主要是火力发电厂的主要热力系统及其布置。
本次参观的地点是电厂模型大学毕业生发电厂实习报告本文内容：实习报告实习名称毕业实习系别电气工程系年级专业09测控学生姓名杨妙学号0941202156指导老师林立、邱雄迩实习时间2月26 H—3月15日邵阳学院20XX 年3月16日一.实习的目的和意义本次实习的任务是熟悉热能与动力工程专业相关企业，主要是火力发电厂的主要热力系统及其布置。
本次参观的地点是电厂模型室，南京协鑫污泥发电厂，南京汽轮机制造厂。
目的旨在让学生在短暂的认识实习期间，切实对火力发电厂主要生产设备的基本结构、工作原理及性能等有一个系统、全面的了解，并未后续专业课程的学习提供必要的感性认识和基础知识。
火力发电厂是利用煤、石油、天然气等燃料的化学能产出电能的工厂，即为燃料的化学能〜蒸汽的热势能一机械能〜电能。
在锅炉中，燃料的化学能转变为蒸汽的热能，在汽轮机中，蒸汽的热能转变为轮子旋转的机械能，在发电机中机械能转变为电能。
炉、机、电是火电厂中的主要设备，亦称三大主机。
辅助三大主机的设备称为辅助设备简称辅机。
主机与辅机及其相连的管道、线路等称为系统。
徐塘火力发电厂的原料就是原煤。
原煤用车或船运送到发电厂的储煤场（南京协鑫污泥发电厂是用运煤船到电厂码头），再用输煤皮带输送到煤斗。
再从煤斗落下由给煤机送入磨煤机磨成煤粉，并同时输送热空气来干燥和输送煤粉。
最后送入锅炉的炉膛中燃烧。
燃料燃烧所需要的热空气由送风机送入锅炉的空气预热器中加热，预热后的热空气，经过风道一部分送入磨煤机作干燥以及送煤粉，另一部分直接引至燃烧器进入炉膛。
燃烧生成的高温烟气，在引风机的作用下先沿着锅炉的倒“U”形烟道依次流过炉膛，水冷壁管，过热器，省煤器，空气预热器，同时逐步将烟气的热能传给工质以及空气，自身变成低温烟气，经除尘器和脱硫装置的净化后在排入大气。
煤燃烧后生成的灰渣，其中大的灰子会因自重从气流中分离出来，沉降到炉膛底部的冷灰斗中形成固态渣，最后由排渣装置排入灰渣沟，再由灰渣泵送到灰渣场。
大量的细小的灰粒（飞灰）则随烟气带走，经除尘器分离后也送到灰渣沟。
炉给水先进入省煤器预热到接近饱和温度，后经蒸发器受热面加热为饱和蒸汽，再经过热器被加热为过热蒸汽，此蒸汽又称为主蒸汽。
经过以上流程，就完了燃料的输送和燃烧、蒸汽的生成燃物（灰、渣、烟气）的处理及排出。
由锅炉过热气出来的主蒸汽经过主蒸汽管道进入汽轮机膨胀做功，冲转汽轮机，从而带动发电机发电。
从汽轮机排出的乏汽排入凝汽器，在此被凝结冷却成水，此凝结水称为主凝结水。
主凝结水通过凝结水泵送入低压加热器，有汽轮机抽出部分蒸汽后再进入除氧器，在其中通过继续加热除去溶于水中的各种气体（主要是氧气）。
经化学车间处理后的补给水与主凝结水汇于除氧器的水箱，成为锅炉的给水，再经过给水泵升压后送往高压加热器，汽轮机高压部分抽出一定的蒸汽加热，然后送入锅炉，从而使工质完成一个热力循环。
循环水泵将冷却水（又称循环水）送往凝结器，这就形成循环冷却水系统。
经过以上流程，就完成了蒸汽的热能转换为机械能，电能，以及锅炉给水供应的过程。
因此火力发电厂是由炉，机，电三大部分和各自相应的辅助设备及系统组成的复杂的能源转换的动力厂。
二.锅炉部分1•整体概况锅炉是火力发电厂的三大主要设备之一，他的作用是将水变成高温高压的蒸汽。
锅炉是进行燃料燃烧、传热和使水汽化三种过程的总和装置。
(1)南京协鑫污泥发电厂锅炉工作示意图(2)锅炉的技术参数2.锅炉系统(1)汽水系统：给水加热、蒸发、过热的整个过程中的设备。
由省煤器、汽包、下降管、水冷壁、过热器、再热器等设备组成。
(2)风烟系统：风经过加热，与燃料燃烧生成烟气，烟气放热，排入大气整个过程经过的设备。
(3)制粉系统：原煤磨制成煤粉，再送入粉仓，炉膛整个过程中经过的设备。
主要部有磨煤机、给煤机、煤粉分离器等。
3.锅炉本体设备结构(1)汽包的结构和布置方式汽包(亦称锅通)是自然循环及强制循环锅炉最终要的受压组，无汽包则不存在循环回路。
汽包的主要作用有：是工质加热、蒸发、过热三个过程的连接枢纽，用它来保证过路正常的水循环。
汽包内部装有汽水分离器及连续排污装置，用以保证锅炉正常的水循环。
存有一定的水量，因而具有蓄热能力，可缓和气压的变化速度，有利于锅炉运行调节。
(2)下降管，炉水泵，定期排污汽包底部焊有5根下降管管接头，下降管安装在汽包最底部，其目的是使下降管入口的上部有最大的水层高度，有利于下降管进口处工质汽化而导致下降管带汽(3)水冷壁的结构，管径，布置方式炉膛四周炉墙上敷设的受热面通常称为水冷壁。
中压自然循环锅炉的水冷壁全部都是蒸发受热面。
高压、超高压和亚临界压力锅炉的水冷壁主要是蒸发受热面，在炉膛的上部常布置有辐射式过热器，或辐射式再热器。
在直流锅炉中，水冷壁既是水加热和蒸发的受热面，又是过热器受热面，但水冷壁仍然主要是蒸发受热面。
(4)省煤器和空气预热器的结构和布置方式省煤器和空气预热器通常布置在锅炉对流烟道的最后或对流烟道的下方。
进入这些受热面的烟气温度较低，故通常把这两个受热面称为尾部受热面或低温受热面。
省煤器使利用锅炉尾部烟气的热量来加热给水的一种热交换装置。
他可以降低排烟温度，提高锅炉效率，节省燃料。
由于给水进入锅炉蒸发受热面之前，先在省煤器中加热，这样可以减少了水在蒸发受热面内的吸热量，采用省煤器可以取代部分蒸发受热面。
而且，省煤器中的工质是水，其温度要比给水压力下的饱和温度要低得多，加上在省煤器中工质是强制流动，逆流传热，传热系数较高。
此外，给水通过省煤器后，可使进入汽包的给水温度提高，减少了给水与汽包壁之间的温差，从而降低了汽包的热应力。
因此，省煤器的作用不仅是省煤，实际上已成为现代锅炉中不可缺少的一个组成部。
空气预热器不仅能吸收排烟中的热量，降低排烟温度，从而提高锅炉效率；而且由于空气的余热，改善了燃料的着火条，强化了燃烧过程，减少了不完全燃烧热损失，这对于燃用难着火的无烟煤来说尤为重要。
使用预热空气，可使炉膛温度提高，强化炉膛辐射热交换，使吸收同样辐射热的水冷壁受热面可以减少。
较高温度的预热空气送到治煤粉系统作为干燥剂。
因此，空气预热器也成为现代大型锅炉机组中不可缺少的重要组成部。
三.汽轮机1.整机概况汽轮机是以蒸汽为工质的旋转式热能动力机械，与其他原动机相比，它具有单机功率大、效率高、运转平稳和使用寿命长的优点。
汽轮机的主要用途是作为发电用的原动机。
汽轮机必须与锅炉、发电机、以及凝汽器、加热器、泵等机械设备组成成套装置，共同工作。
具有一定压力和温度的蒸汽来自锅炉，经主气阀和调节气阀进入汽轮机内，一次流过一系列环形安装的喷嘴栅和动叶栅而膨胀做功，将其热能转换成推动汽轮机转子旋转的机械功，通过联轴器驱动其他机械，这里指发电机做功。
在火电厂中，膨胀做工后的蒸汽有汽轮机排气部分被引入冷凝器，想冷却水放热而凝结。
凝结水再经泵输送至加热器中加热后作为锅炉给水，循环工作。
汽轮机按工作原理分为两类：冲动式汽轮机和反动式汽轮机。
喷嘴栅和与其相配的动叶栅组成汽轮机中最基本的工作单元“级”，不同的级顺序串联构成多级汽轮机。
蒸汽在级中以不同方式进行能量转换，便形成不同工作原理的汽轮机，即冲动式汽轮机和反动式汽轮机。
(1)冲动式汽轮机。
主要有冲动级组成，在级中蒸汽基本上再喷嘴栅中膨胀，在动叶栅中只有少量膨胀。
(2)反动式汽轮机。
主要有反动级组成，蒸汽在汽轮机的静叶栅和动叶栅中都有相当适度的膨胀。
2.转子静子等部分组成及功能汽轮机的转动部分称为转子，他是汽轮机最重要的部之一，担负着工质能量转换和传递扭矩的任务。
转子的工作条相当复杂，他处于高温工质中，并以高速旋转，因此他承受着叶片、叶轮、主轴本身质量离心力所引起的巨大盈利以及由于温度分布不均匀引起的热应力。
另一方面，蒸汽作用在动叶栅上的力矩，通过转子的叶轮、主轴和联轴器传递给电机。
汽轮机运转时，转自高速旋转，汽缸、隔板等静体固定不动，因此转子与静子之间需要留有适当的空隙，从而不相互碰撞。
然而间隙的存在就要导致露气，这样不仅会降低机组效率，还会影响机组的安全运行。
为了减少蒸汽泄露和防止空气漏人，需要有密封装置，通常称为气封。
气封按其安装位置的不同，可分为流通部分气封、隔板气封、轴端气封。
反动式汽轮机还装有高中亚平衡活塞气封和低压平衡活塞气封。
3.凝汽器及加热器凝汽器是用循环冷却水使汽轮机排出的蒸汽凝结，在汽机排汽空间建立并维持所需的真空，并回收纯净的凝结水供给锅炉给水，提高了机组的热效率高压加热器是用汽轮机抽汽加热锅炉给水来提高给水温度，以提高机组的热经济性。
高压加热器由壳体、管板、管束、隔板等部组成。
高压给水加热器为单列卧式表面凝结型换热器，水室采用自密封结构。
高加壳体为全焊接结构，由钢板焊接组成。
