因为镜象频率（等于本振f0加中频fi的频率）变频后，
它和本振之差等于中频，能顺利地通过中放电路，故要 求高放级能及早将它抑制掉。
如果邻近频道的信号很强，由于晶体管的非线性， 就会对欲收频道信号进行调制，结果出现两个不同图象。 但当欲收频道电台关机台，干扰图象也随之消失，这种 现象叫做交叉调制。因此高频头对于邻近频道的抑制应 尽可能地大。
第24页/共48页
4）. 自动增益控制AGC范围
从天线接收到的信号强度通常在100μV至 200mV的范围内变化。为了使电视机能适应在强信 号作用下工作，必须要求中放和高频头的增益都能 自动调整，整个AGC范围应达200mV/100μV＝ 2000倍（66dB）。通常要求中放AGC能控制40dB， 高频头AGC能控制20dB。
自动增益控制电路的功能是检出一个随输入信号电平变化而变化的直流电压， 去控制中频放大器和高频放大器的增益， 以保持视频检波输出幅度基本不变。
第32页/共48页
3) 从视频前置放大取出的6.5 MHz第二伴音中频信号送到伴音中频放大器，经 放大、限幅后送至鉴频器进行频率检波， 检出音频信号，再进行低放，最后输入 扬声器得到电视伴音。 4) PAL 。
红外接收 制 器
红外发送
亮度控制 接 色饱和度控制 口 屏幕显示 电 音量控制 路 电源控制
静音
AV/TV
遥控系统
ANC 电路
中放检波
PAL解 码 五步信号处理 见 附 图 A-30
同 步 AFPC 行 振 行 激 分离 电路 荡器 励级
同步 放大
积分 电路
场振 场激 荡器 励级
同步与扫描
行输 出级
第9页/共48页
(最新)中国电视频道频率划分表
24
Z12
255
-
263
256.25
262.75
259.00
25
Z13
263
-
271
264.25
270.75
267.00
26
Z14
271
-
279
272.25
278.75
275.00
27
Z15
279
-
287
280.25
286.75
283.00
28
Z16
287
-
295
288.25
294.75
62
24+1
566
-
574
567.25573.7557Fra bibliotek.0063
24+2
574
-
582
575.25
581.75
578.00
64
24+3
582
-
590
583.25
589.75
586.00
65
24+4
590
-
598
591.25
597.75
594.00
66
24+5
598
-
606
599.25
605.75
602.00
291.00
29
Z17
295
-
303
296.25
302.75
299.00
分米波
30
Z18
303
-
311
304.25
310.75
307.00
电视基础知识(1)
数字电视频段划分：
频段分为：VL、VH和U段，在不同国家和地区频段是有差别的。美国6M,中国8M， 澳大利亚7M,欧洲大部分国家7/8M并存。 频率为VHF: 177.5~ 226.5 MHz, UHF: 474 ~ 858 MHz（英国474～850MHZ)
数字电视测试调节参数：
TS（Transport stearm)：信息流 PS（ProgramStream）：节目流 载波数：2K & 8K 卷积编码码率(内纠错码）：Code Rate：1/2，2/3，3/4，5/6，7/8（1/2具有最强 的纠错码能力，但是浪费带宽，7/8的保护码只占有用的八分之一，带宽利用率 高，但是纠错能力弱 ） 符号率Guard Int：1/2，1/8，1/16，1/32 通道带宽Channel bandwidth：7MHz/8MHz 附注： 一个电视信号，最终一般仅仅选择其中一个调制方式，其中，QPSK的信号 移动性能好，但是数据量小，64QAM的数据量大，但是几乎不支持移动，德国 的多数电视台在采用。16QAM居中
模拟电视基础---丽音（NICAM)
数字丽音(NICAM)由英国广播公司研发的数字伴音技术,其数据传输率为 728Kbps，故也称其为：Nicam-728 Nicam可以传送立体声节目，也可以传送双语节目，还可以传送数字信息。 具有传送的声音动态范围大、音质好、信噪比高、串音小等优点 地面电视广播一般应用：PAL-I (香港、澳门) 大陆：PAL-DK 香港、澳门、深圳、东莞、珠海、佛山：PAL-I 注：NTSC的双语伴音技术为NTSC M-MTS(多通道 伴音) NICAM(丽音）信号种类） 1. 单语言丽音：立体声、Nicam Mono 立体声、 立体声 2. 双语言丽音：声音 、声音 (两种声音类型对应两种语言 声音1、声音2 两种声音类型对应两种语言 两种声音类型对应两种语言) 声音 3. 普通单语单音：FM Mono 香港=== 丽音 PAL-I 大陆=== 单音 PAL-DK 香港 大陆
数字电视频率表
数字电视频率表中华人民共和国广播电影电视行业技术要求有线数字电视频道配置指导性意见1 范围本指导性意见规定了在有线电视分配网实现整体数字化过程中的频道配置，在特殊情况下模拟与数字电视广播共存期间的过渡策略，以及上、下行频道的配置意见，为平衡实现有线电视分配网络模拟向数字技术全面转换提供频道配置的指导性意见。
2 引用标准GB/T 17786-1999 有线电视频率配置GY/T 106-1999 有线电视广播系统技术规范GY/T 170-2001 有线数字电视广播信道编码与调制规范GY/T 180-2001 HFC网络上行传输物理通道技术规范3概述有关有线电视频道配置的技术规定在GB/T 17786-1999《有线电视频率配置》、GY/T 106-1999《有线电视广播系统技术规范》和GY/T 180-2001《HFC 网络上行传输物理通道技术规范》等文件中都有规定，但对于有线电视分配网实现整体数字化过程中的频道配置以及模拟与数字电视广播共存期间的频道配置未作规定。
考虑到多种带宽网络存在的现状，需要进一步规范模拟向数字电视广播过渡过程中，有线电视频道的合理配置。
本指导性意见未对有线数字电视广播频道的传输技术参数提出要求，这是考虑到一般条件下数字信号的传输要求比模拟信号低，因此在模拟有线电视网过渡到数字电视时，不作频道本身的技术要求，但严格执行GY/T 106-1999《有线电视广播系统技术规范》是十分重要的技术保证。
有线电视分配网中如存在不同带宽的区域性网络，例如既有550MHz的网络又有750MHz的网络，最好在两种网络共有的频段中引入有线数字电视广播，如不可能，可以采取分步实施或分别馈送信号的方式进行。
4有线数字电视频道配置要求4．1 配置方式要求考虑到今后有线数字电视信号与其它无线电业务之间的电磁兼容以及特殊的传输要求，本指导意见设置禁用频道、尽量避免使用频道、保护间隔和专用数据通道等。
有线数字电视广播的频道仍采用8MHz带宽、邻频配置，同时需采用高效率的数字调制技术，在一个有线数字电视频道内，传输数据率一般应高于20Mbps。

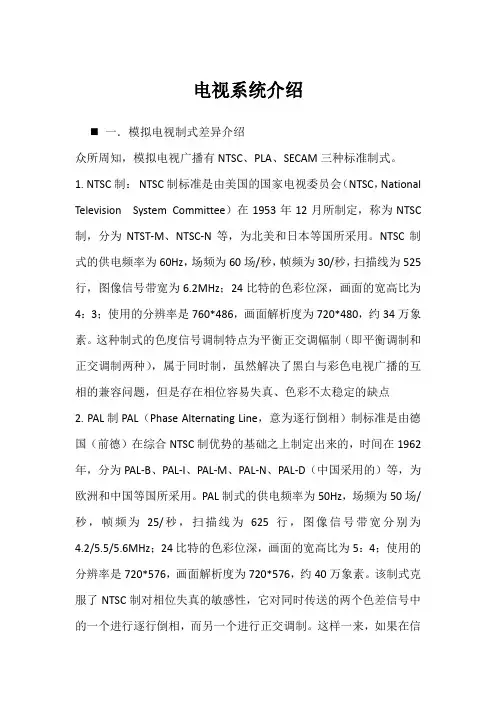

ATV基础知识
电视系统介绍一．模拟电视制式差异介绍众所周知，模拟电视广播有NTSC、PLA、SECAM三种标准制式。
1. NTSC制：NTSC制标准是由美国的国家电视委员会（NTSC，National Television System Committee）在1953年12月所制定，称为NTSC 制，分为NTST-M、NTSC-N等，为北美和日本等国所采用。
NTSC制式的供电频率为60Hz，场频为60场/秒，帧频为30/秒，扫描线为525行，图像信号带宽为6.2MHz；24比特的色彩位深，画面的宽高比为4：3；使用的分辨率是760*486，画面解析度为720*480，约34万象素。
这种制式的色度信号调制特点为平衡正交调幅制（即平衡调制和正交调制两种），属于同时制，虽然解决了黑白与彩色电视广播的互相的兼容问题，但是存在相位容易失真、色彩不太稳定的缺点2. PAL制PAL（Phase Alternating Line，意为逐行倒相）制标准是由德国（前德）在综合NTSC制优势的基础之上制定出来的，时间在1962年，分为PAL-B、PAL-I、PAL-M、PAL-N、PAL-D（中国采用的）等，为欧洲和中国等国所采用。
PAL制式的供电频率为50Hz，场频为50场/秒，帧频为25/秒，扫描线为625行，图像信号带宽分别为4.2/5.5/5.6MHz；24比特的色彩位深，画面的宽高比为5：4；使用的分辨率是720*576，画面解析度为720*576，约40万象素。
该制式克服了NTSC制对相位失真的敏感性，它对同时传送的两个色差信号中的一个进行逐行倒相，而另一个进行正交调制。
这样一来，如果在信号的传输过程中发生了相位失真，则会由于相邻两行信号的相位相反起到互补作用，它属于同时制。
为此PAL制对相位失真不敏感，图像彩色误差较小，彩色与黑白兼容性较好；但与NTSC制相比，其编、解码器都较复杂，信号处理也较麻烦，接收机的成本也相对较高。
