数控机床维修半期试题)
数控维修试题与答案
数控机床故障诊断与维护习题填空题。
1、数控机床中，_数控装置是控制装置的核心。
2、数控机床按照控制方式分，可分为_开环控制数控机床_、半闭环控制数控机床_、闭环控制数控机床。
3、数控机床典型的检测装置有：感应同步器、光电编码器旋转变压器光栅尺和磁栅。
4、FANUC 0I 系统中采用半闭环控制，所使用的检测装置是光电编码器。
5、CNC的的存储区分为F-ROM和S-RAM。
其中_F-ROM___为非易失型存储器，系统断电后数据不丢失；S-RAM为易失型存储器，系统断电后数据丢失，所以其数据需要用系统主板上的电池电源来保存。
6、BOOT是系统在起动时执行CNC软件建立的引导系统。
在BOOT画面下备份系统数据时，BOOT画面的进入方法是插入CF卡按住显示器下面最右边两个键然后通电。
7、在进行参数设置时，若将PARAM写保护打开，则系统会显示_100号报警。
8、为了保证数控机床进给驱动系统的位置随动特性，其进给传动装置通常采用_滚珠丝杠__传动副。
9、目前数控机床常使用的导轨有_直线导轨、镶钢贴塑硬轨和静压导轨三种。
10、数控机床为了完成ATC（自动换刀）过程，必须使机床具有_主轴准停功能。
11、数控机床主轴常见配置形式有两种，即模拟_主轴和串形__主轴。
12、PLC的工作方式是周期循环扫描。
其工作过程分为输入采样阶段、_程序处理执行和输入刷新阶段。
13、FANUC OI系统数控机床模拟主轴在控制主轴转速时，是采用0--10V的模拟电压来控制的。
14.对于FANUC的PMC来说， PMC执行扫描过程中第一级程序每8ms执行一次，而输出信号的输出周期决定于__二级__程序的执行周期。
15.机床操作面板上急停按钮一般为_红色，其作用是_当机床发生急停状态时停止所有动作。
16.FANUC 0I系列数控系统的接口中，JA40是_模拟量主轴速度信号接口，FSSB光缆接口为C0P10A，其伺服驱动器的接口中，编码器接_JF5接口，CRA19A接口为DC24V电源接口。
数控机床操作与维护技术试题
数控机床操作与维护技术学科第册半期 (半期\期末)试题考试时间 60 分钟总分 100 命题人（说明：1、本试卷适用的教材全称；2、本试卷命题范围所涉及的章节）一、填空题（每空3分，共30分）1、数控设备主要由输入输出装置、数控装置、伺服装置和机床本体等部分组成。
2、按伺服系统的控制方式分类，数控机床可以分为开环数控机床、半闭环数控机床和____闭环数控机床____等三种，其中闭环数控机床的定位精度最高。
3、解释如下指令：G02____顺时针方向圆弧插补___、S800___主轴转速800r/min_____、F100_____进给速度100mm/min _____、T0201______2号刀具1号刀补_____。
二、选择题（每题3分，共15分）1、用户对数控机床验收时，一般要求连续空运行（ A ）不出故障，表明可靠性达到一定水平。
A、8小时B、24小时C、48小时D、72小时2、“NC”的含义是（ C ）A、网络控制B、自动控制C、数字控制D、计算机数字控制3、故障诊断的一般原则是（ B ）A、先动后静B、先机械后电气C、先内后外D、先特殊后一般4、数控机床工作时，发生任何异常现象需要紧急处理时应启动（ D ）A、程序停止功能B、暂停功能C、应急功能D、紧停功能5、数控机床如长期不用时最重要的日常维护工作是（ A ）A、通电B、清洁C、干燥D、维修三、判断题（每题3分，共15分）1、数控机床更换电池时应在关机时进行。
（ X ）2、数控车削时应多选用专用夹具。
（ X ）3、数控加工工序顺序的安排，先进行内表面的加工，后进行外形的加工。
（√）4、在数控加工中，为提高生产率，应尽量遵循工序集中原则，即在一次装夹中车削尽可能多的表面。
（√）5、FMS是指柔性制造系统。
（√）四、问答题（每题20分，共40分）1、和普通机床比，数控机床有何优点？（1）对零件的适应性强，可加工复杂形状的零件表面；（2）加工精度高，加工质量稳定；（3）生产效率高；（4）良好的经济效益；（5）自动化程度高。

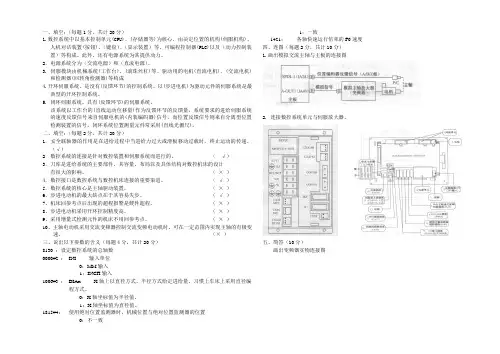

数控机床维修试题A(带答案)
一、填空：（每题1分，共计20分）1.数控系统中以基本控制单元(CPU)、(存储器等)为核心，由决定位置的机构(伺服机构)、人机对话装置(按钮)、（键盘）、（显示装置）等、可编程控制器(PLC)以及（动力控制装置）等构成。
此外，还有电源系统为其提供动力。
2．电源系统分为（交流电源）和（直流电源）。
3. 伺服模块由机械系统(工作台)、(滚珠丝杠)等、驱动用的电机(直流电机)，(交流电机)和检测器(回转角检测器)等构成4.开环伺服系统。
是没有(反馈环节)的控制系统。
以(步进电机)为驱动元件的伺服系统是最典型的开环控制系统。
5.闭环伺服系统。
具有(反馈环节)的伺服系统。
该系统以工作台的(直线运动位移量)作为反馈环节的反馈量，系统要求的进给伺服系统的速度反馈信号来自伺服电机的(内装编码器)信号，而位置反馈信号则来自分离型位置检测装置的信号。
闭环系统位置测量元件常采用(直线光栅尺)。
二、填空：（每题2分，共计20分）1．安全联轴器的作用是在进给过程中当进给力过大或滑板移动过载时，终止运动的传递。
（√）2 数控系统的连接是针对数控装置和伺服系统而进行的。
（√）3．刀库是进给系统的主要部件，其容量、布局以及具体结构对数控机床的设计有很大的影响。
（×）4．数控接口是数控系统与数控机床连接的重要渠道。
（√）5．数控系统的核心是主轴驱动装置。
（×）6、步进电动机的最大缺点在于其容易失步。
（√）7、机床回参考点后出现的超程报警是硬件超程。
（×）8、步进电动机采用开环控制精度高。
（×）9、采用增量式检测元件的机床不用回参考点。
（×）10、主轴电动机采用交流变频器控制交流变频电动机时，可在一定范围内实现主轴的有极变速。
（×）三、说出以下参数的含义（每题4分，共计20分）8130 ：设定数控系统的总轴数0000#2 ：INI 输入单位0：MM输入1：INCH输入1006#3 ：DIAx X轴上以直径方式、半径方式给定进给量。
(答案)数控机床故障诊断与维修试题
数控机床故障诊断与维修试题一、填空题（每空1分，共20分）1、滚珠丝杠螺母副，按滚珠返回的方式不同可以分为（内循环式）和（外循环式）两种。
2、导轨副的维护一般包括（导轨副的润滑）、（滚动导轨副的预紧）和（导轨副的防护）。
3、数控机床自动换刀装置的形式有（回转刀架换刀）、（更换主轴头换刀）和（带刀库的自动换刀）。
4、数控机床上常用的刀库形式有（直线式刀库）、（盘式刀库）、（链式刀库）和（密集形格子式刀库）。
5、刀具常用交换方式有（顺序选刀）和（任意选刀）两类。
6、滚珠丝杠螺母副的润滑油为（一般机油或90～180#透平油、140#或N15主轴油），而润滑油一般采用（锂基润滑脂）。
7、数控机床按控制运动轨迹可分为点位控制、（直线控制）和（轮廓控制）等几种。
8、数控机床的自动换刀装置中，实现（刀库）和机床（主轴）之间传递和装卸刀具的装置称为刀具交换装置。
二、选择题（每小题2分，共20分）1、数控车床床身中，排屑性能最差的是（A）。
A、平床身B、斜床身C、立床身2、一般数控铣床是指规格（B）的升降台数控铣床，其工作台宽度多在400mm以下。
A、较大B、较小C、齐全D、系列化3、采用数控机床加工的零件应该是（B）。
A、单一零件B、中小批量、形状复杂、型号多变的零件C、大批量零件4、数控机床四轴三联动的含义是（B）。
A、四轴中只有三个轴可以运动B、有四个控制轴，其中任意三个轴可以联动C、数控系统能控制机床四轴运动，其中三个轴能联动5、数控机床主轴锥孔的锥度通常为7：24，之所以采用这种锥度是为了（C）。
A、靠摩擦力传递扭矩B、自锁C、定位和便于装卸刀柄D、以上几种情况都是6、目前，在我国数控机床的自动换刀装置中，机械手夹持刀具的方法多采用（A）A、轴向夹持B、径向夹持C、法兰盘式夹持7、数控机床导轨按接触面的摩擦性质可分为滑动导轨、滚动导轨和（B）导轨三种。
Ａ、贴塑Ｂ、静压Ｃ、动摩擦Ｄ、静摩擦８、数控机床自动选择刀具中任选刀具的方法是采用（A）来选刀换刀。
数控维修试题及答案
数控维修试题及答案一、选择题（每题2分，共20分）1. 数控机床的数控系统通常采用哪种类型的计算机？A. 个人计算机B. 工业计算机C. 嵌入式计算机D. 服务器答案：C2. 以下哪个不是数控机床的组成部分？A. 伺服电机B. 滚珠丝杠C. 液压系统D. 数控系统答案：C3. 数控机床的伺服系统主要功能是什么？A. 提供动力B. 执行位置控制C. 进行数据存储D. 完成加工程序答案：B4. 数控编程中，G代码和M代码分别代表什么？A. 程序段号和程序结束B. 机床操作和辅助功能C. 速度控制和进给控制D. 刀具选择和主轴速度答案：B5. 以下哪个是数控机床的常见故障？A. 程序错误B. 电源故障C. 刀具磨损D. 操作失误答案：B6. 数控机床的精度通常由哪些因素决定？A. 机床结构B. 伺服系统C. 刀具质量D. 所有上述因素答案：D7. 数控机床的维护中，以下哪项不是常规维护内容？A. 清洁机床B. 检查电气连接C. 更换液压油D. 检查刀具磨损答案：C8. 数控系统中，PLC指的是什么？A. 可编程逻辑控制器B. 个人计算机C. 电源控制模块D. 程序语言编译器答案：A9. 数控机床的坐标系统通常采用什么方式表示？A. 直角坐标系B. 极坐标系C. 球坐标系D. 圆柱坐标系答案：A10. 以下哪个不是数控机床的常见维修工具？A. 万用表B. 螺丝刀C. 液压千斤顶D. 钳子答案：C二、判断题（每题1分，共10分）1. 数控机床的数控系统是机床的核心，负责控制机床的所有运动。
（正确）2. 数控机床的伺服系统可以独立于数控系统工作。
（错误）3. G代码和M代码是数控编程中用于控制机床动作的指令代码。
（正确）4. 数控机床的精度只与机床结构有关，与操作人员的技能无关。
（错误）5. 数控机床的维护工作只需要定期进行，不需要日常维护。
（错误）6. PLC在数控系统中用于实现机床的逻辑控制。
（正确）7. 数控机床的坐标系统可以采用极坐标系表示。
数控机床维修期中试卷
数控机床故障诊断与维修期中考试试卷1 PMC的含义,在CNC中的作用?2 解释右侧PMC地址含义： X Y F G R T C K3 画出机床X轴回零的运行过程（V－T曲线）4电路设计：根据CNC on /off电路原理，将机床开关按钮设计成按SB2关机、按SB1开机。
5电路设计：根据电路原理图，将+X、+Z JOG移动变成-X、–Z移动，-X、–Z JOG变成+X、+Z移动。
写出修改方法。
6 写出KA1、 KA2、 KA3、 KA4、 KA5 中间继电器在电路中的作用，画出中间继电器的引脚、标注常开、常闭触电及线圈连接导线引脚号。
7写出KM1 、KM2、 KM3交流接触器在电路中作用，画出交流接触器主、副触点及线圈图。
8写出QF0 、QF1、 QF2 、QF3、 QF4、 QF5、 QF6在电路中的作用。
9写出开关电源在CNC中的作用。
10数控机床电气配线颜色区别，分别代表什么类型导线？11写出用万用表测量直流电压和交流电压方法。
12数控机床伺服驱动器的作用？电路中伺服驱动器需提供多少伏特电压，有几种电压？各是多少伏？什么作用？13变频器在CNC中的作用？需提供支持的电压是多少伏特。
14数控机床I/O（输入输出）接口指哪部分？需提供多少伏电压？I/O接口与数控系统什么接口相连？15数控机床哪些部件需光缆连接，作用是什么？16在PMC的I/O分配地址中，CE56模块主要连接的地址号是什么，控制系统操作面板上什么键？17画出数控机床与计算机通信电缆焊接的接线图，说明各引脚的含义？18数控机床与计算机之间进行通讯的参数有哪些？CNC侧和PC侧是否须一致？19写出利用通讯电缆传递程序CNC→PC的步骤。
20写出数控机床启动上电的顺序（机床各元件上电的先后顺序，从380V三相电开始）。
21数控电路中的自锁和互锁的含义？举例说明。
22当机床出现超程限位报警时，采取什么措施恢复？23当系统出现100号可写入参数报警时，怎样解除？24当机床显示黑屏时，可能有几种情况？怎样排除故障？25软限位如何设定？设定的参数是多少？26利用万用表能检查机床什么故障？怎样用万用表判断一个二级管的好坏？27为什么PMC第一级程序尽少能短？28写出数控车床刀架换刀动作过程？如果从1号刀位换到3号刀位，刀刚转到2号刀位即反转锁死了，说明可能的原因是什么？29利用PMC梯形图功能指令设计一程序，要求：能实现按下SB1（X0.1）键，灯H1（Y1.0）亮，5S后灯H1灭。
数控机床维修试题集
数控机床装配、调试与维修试题集一、选择题1．下列关于世界第一台数控机床的描述正确的是（）。
A）1946年在美国研制成功的B）它是一台3坐标数控铣床C）用它来加工直升机叶片D）它用晶闸管-直流电机驱动2．数控机床半闭环控制系统的特点是（）。
A）结构简单、价格低廉、精度差B）结构简单、维修方便、精度不高C）调试与维修方便、精度高、稳定性好D）调试较困难、精度很高3．低压断路器即低压自动开关它相当于（）的组合。
A）刀开关、熔断器、热继电器、欠压继电器B）刀开关、熔断器、热继电器、启动器C）刀开关、熔断器、热继电器、压力继电器D）刀开关、熔断器、热继电器、操作手柄4．交流接触器常用于远距离接通和分断（）的电路。
A）电压至380V、电流至630AB）电压至1140V、电流至630AC）电压至1140V、电流至1000AD）电压至380V、电流至1000A5．热继电器是一种利用（）进行工作的保护电器。
A）电流的热效应原理B）监测导体发热的原理C）监测线圈温度D）测量红外线6．数控机床的性能很大程度上取决于（）的性能。
A）计算机运算B）伺服系统C）位置检测系统D）机械结构7．数控机床主轴用三相交流电动机驱动时采取（）方式最佳。
A）调频和调压B）变级和调压C）调频和变级D）调频8．数控机床进给伺服系统的负载不大，加工精度不高时，可采用（）控制。
A）全闭环B）半闭环C）开环9．使用闭环测量与反馈装置的作用是为了（）。
A）提高机床的安全性B）提高机床的使用寿命C）提高机床的定位精度、加工精度D）提高机床的灵活性10．数控机床进给控制的交流伺服电动机结构是（）。
A）转子、定子都装有永磁体和绕组B）转子、定子都是绕组C）定子装有永磁体，转子是绕组D）转子装有永磁体，定子是绕组11．（）是用来频繁地接通或分断带有负载（如电动机）的主电路的自动控制电器，按其主触头通过电流的种类不同，分为交流、直流两种.A) 接触器B) 继电器C) 接近开关12．数控机床操作面板上及机床身上各开关、按钮，主轴正/反转和停止、冷却液的开/关、各坐标轴的点动以及刀架夹盘的夹紧/松开等信号是通过（）接受并控制的。
数控维修试题及答案
数控维修试题及答案一、选择题1. 数控机床的数控系统通常使用哪种类型的计算机作为控制单元？A. 个人计算机(PC)B. 工作站C. 服务器D. 嵌入式系统答案：D2. 数控机床的伺服系统主要作用是什么？A. 提供动力B. 控制机床运动C. 进行数据存储D. 进行程序编译答案：B3. 数控编程中，G代码和M代码分别代表什么？A. G代码代表机床坐标，M代码代表辅助功能B. G代码代表辅助功能，M代码代表机床坐标C. G代码和M代码都代表机床坐标D. G代码和M代码都代表辅助功能答案：A二、填空题4. 数控机床的_______系统是实现自动控制的关键部分。
答案：数控5. 在数控机床维修中，_______是诊断故障的重要工具。
答案：诊断仪6. 数控机床的_______系统用于控制机床各轴的移动速度和方向。
答案：伺服三、简答题7. 简述数控机床的维护保养的主要内容。
答案：数控机床的维护保养主要包括定期清洁机床，检查润滑油和液压油的液位，检查电气连接和机械部件的磨损情况，以及定期校准机床精度等。
8. 描述数控机床故障诊断的基本步骤。
答案：数控机床故障诊断的基本步骤包括：(1) 确定故障现象；(2) 收集故障信息；(3) 分析可能的故障原因；(4) 进行故障定位；(5)采取相应的维修措施；(6) 验证维修效果。
四、计算题9. 假设数控机床的主轴转速为1500转/分钟，计算其每分钟的线速度（假设直径为200mm）。
答案：线速度= π × 直径× 转速 / 60 = 3.14 × 0.2 × 1500 / 60 ≈ 157.08 m/min五、案例分析题10. 某数控机床在加工过程中出现Z轴移动不稳定的现象，请分析可能的原因及解决方案。
答案：可能的原因包括：(1) 伺服电机故障；(2) 导轨磨损或污染；(3) 轴承损坏；(4) 控制系统参数设置不当。
解决方案：(1) 检查并更换伺服电机；(2) 清洁或更换导轨；(3) 更换轴承；(4) 重新校准控制系统参数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2010级6、7班2011—2012学年秋期期中考试
《数控机床维修》试题
总分：100 时间：60分钟得分：—————
一：选择题（共10空，每空2分）
1、系统可靠性的衡量指标有平均无故障工作时间、平均修复时间、和有效度，
他们的英文简写分别是：（）、（）、（）。
A、MTBF
B、MTTR
C、A
D、MTBR
2、数控机床地线的连接十分重要，数控柜与强电柜之间的接地电缆截面积要在（）mm2，地线必须与大地接触良好，机床设备接地电阻一般要求小于（）Ω。
3、一般数控系统允许电压波动范围为额定值的（）。
A、70%~100%
B、95%~115%
C、85%~110%
D、100%~115%
4、SINUMERIK 810/820数控系统的系统软件全部存储于（）中。
A、EPROM
B、ROM
C、RAM
D、CPU
5、西门子公司生产世界上最先进的数控系统，目前他们最高端的产品是（）。
A、802S
B、810
C、820
D、840D
6、下列机床电气元件中用来进行位置检测的元件是（）。
A、光栅尺
B、交流接触器
C、热继电器
D、时间继电器
7、下列几种电机中会用到碳刷的是（）。
A、直流伺服电动机
B、交流伺服电动机
C、交流异步电动机
二：判断题（共10小题，每题2分）
1、数控机床是一个装有程序控制系统的机床。
（）
2、系统的可靠性是指在规定的工作条件下，出现故障时快速修复的能力。
（）
3、当直流伺服电动机的碳刷过短时应及时更换。
（）
4、可以在机床系统断电时更换系统电池。
（）
5、数控机床伺服系统按照功能和作用不同可以分为主轴伺服系统和进给伺服系统。
（）
6、光栅有两种形式，一种是透射光栅，另一种是反射光栅。
（）
7、光电脉冲编码器不可以用作主轴定位准停。
（）
8、切削用量过大，频繁正反转不会引起主轴过载报警。
（）
9、机床进给系统爬行的现象是忽快忽慢。
（）
10、PLC的全称是可编程控制器。
（）三：填空题（共15空，每空2分）
1、数控机床的故障是指数控机床丧失了规定的功能，它包括—————、
—————、—————等方面的故障。
2、数控机床的故障频率随时间发生规律性的变化，大致可以分为三个阶段，分别是—————、—————、—————。
3、当机床出现故障时，维修人员常把机床中具有相同功能的元器件进行交换，用来确定并快速找出故障所在，这种方法我们叫做—————。
4、维修个概念有两个方面：一是正确使用、日常卫华，即—————，以有效延长平均无故障工作时间，二是出现故障时，尽快—————，以缩短平均修复时间。
4、我国供电制式是：三相电，交流———V；单相，—————V，—————HZ。
5、机床的精度检验主要检测内容包括—————精度检验，—————精度检验，—————精度检验。
四：简答题（共2小题，每题10分）
1、数控机床故障产生的主要原因有哪些方面？
2、数控系统与机械系统的维护主要有哪些方面？
五：简单应用。
（共1小题，10分）
请使用下列电气元件按要求作出电路图。
熔断器（保险）：FU
1、交流接触器：KM
1
、控制按钮(SB
1
：常开按钮，SB
2
：
常闭按钮)、三相交流异步电动机〇、导线若干。
点动电路：自锁电路：
