电力系统电气设备安装与调试的技术
电气设备安装及调试
无论是建筑施工还是企业生产以及日常生活都需要用到各种电气设备，因此电气设备安装具有很大的重要性，并且只有做好各方面的调试，才能够确保安装到位，调试到位，确保电气安全运转；也只有切实提高安装调试质量，才能满足生产和生活需要，保证电气安全。
电气设备的安装调试工作非常重要，其质量直接影响设备的正常运行及效果。
调试前，应先了解电气控制系统的设计原理、生产工艺和要求达到的各项指标，熟悉系统中各种元器件的性能参数和调试中使用的仪器设备的使用方法。
在此基础上，制定周密的调试计划，按计划实施调试。
电气控制设备现场调试内容包括：一般检查、绝缘检查、控制单元调试、操作控制电路调试。
1. 一般检查及线路检查电气控制设备安装就位后，应首先进行一般性的外观检查，着重检查所有电控设备和相关设备（包括电机、变流装置、互感器、变压器等）的数量、型号、规格及技术参数等是否符合相应的规范要求；检查各项设备及元器件安装质量是否符合相应的规范要求；检查各动力线与控制线的型号、规格是否符合设计要求；检查各项设备的接地线及整个接地系统是否符合设计要求。
检查线路时应根据原理图或接线图检查各电控设备内部及外部连线是否正确。
查线时应注意连接线头是否有松动、虚焊和接触不良等。
控制柜至外部设备的连线应通过接线端子连接。
在同一端子上一般不应压接三个以上的线头。
2. 绝缘检查绝缘检查主要是检查设备在运输、储存、安装过程中是否使电气设备的绝缘受到损伤或受潮湿气体的侵蚀。
当受热或受潮时，绝缘材料便老化，其绝缘电阻便降低，从而造成电器设备漏电或发生短路事故。
绝缘电阻一般都是采用绝缘电阻表进行测量，使用的绝缘电阻表的电压等级及绝缘电阻的标准应遵照各类电气设备的技术标准的规定。
对于1000V以下的各种交直流电动机、电器和线路的绝缘电阻值应不小于0.5兆欧；1000V以上应不小于1兆欧或按1兆欧/1000V来考虑。
对于某些控制电器及继电保护系统和自动化控制系统为防止元器件及系统的误动作，则要求每一导电回路对地的绝缘电阻不小于1兆欧。

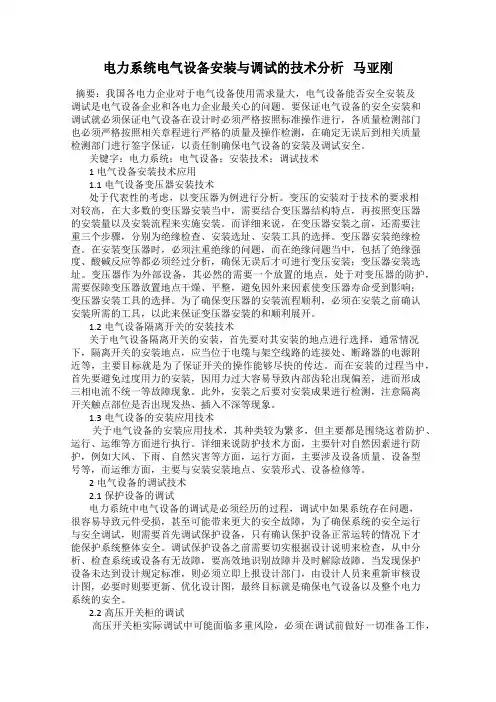

电力系统电气设备安装与调试的技术分析 马亚刚
电力系统电气设备安装与调试的技术分析马亚刚摘要：我国各电力企业对于电气设备使用需求量大，电气设备能否安全安装及调试是电气设备企业和各电力企业最关心的问题。
要保证电气设备的安全安装和调试就必须保证电气设备在设计时必须严格按照标准操作进行，各质量检测部门也必须严格按照相关章程进行严格的质量及操作检测，在确定无误后到相关质量检测部门进行签字保证，以责任制确保电气设备的安装及调试安全。
关键字：电力系统；电气设备；安装技术；调试技术1电气设备安装技术应用1.1电气设备变压器安装技术处于代表性的考虑，以变压器为例进行分析。
变压的安装对于技术的要求相对较高，在大多数的变压器安装当中，需要结合变压器结构特点，再按照变压器的安装量以及安装流程来实施安装。
而详细来说，在变压器安装之前，还需要注重三个步骤，分别为绝缘检查、安装选址、安装工具的选择。
变压器安装绝缘检查。
在安装变压器时，必须注重绝缘的问题，而在绝缘问题当中，包括了绝缘强度、酸碱反应等都必须经过分析，确保无误后才可进行变压安装；变压器安装选址。
变压器作为外部设备，其必然的需要一个放置的地点，处于对变压器的防护，需要保障变压器放置地点干燥、平整，避免因外来因素使变压器寿命受到影响；变压器安装工具的选择。
为了确保变压器的安装流程顺利，必须在安装之前确认安装所需的工具，以此来保证变压器安装的和顺利展开。
1.2电气设备隔离开关的安装技术关于电气设备隔离开关的安装，首先要对其安装的地点进行选择，通常情况下，隔离开关的安装地点，应当位于电缆与架空线路的连接处、断路器的电源附近等，主要目标就是为了保证开关的操作能够尽快的传达。
而在安装的过程当中，首先要避免过度用力的安装，因用力过大容易导致内部齿轮出现偏差，进而形成三相电流不统一等故障现象。
此外，安装之后要对安装成果进行检测，注意隔离开关触点部位是否出现发热、插入不深等现象。
1.3电气设备的安装应用技术关于电气设备的安装应用技术，其种类较为繁多，但主要都是围绕这着防护、运行、运维等方面进行执行。
电力工程电气设备安装与调试
电力工程电气设备安装与调试1.电力工程是现代社会发展的基础，电气设备的安装与调试是电力工程中的重要环节。
本文将详细介绍电力工程电气设备的安装与调试过程，以保证电力系统的稳定运行和设备的安全可靠。
2. 电气设备的安装2.1 设备的选择与准备在电气设备的安装前，首先需要根据电力系统的需求选择合适的设备。
设备的选型应考虑到设备的性能、容量、电压等级等因素，并确保设备的质量和可靠性。
设备选型完成后，应对设备进行必要的检查和准备，包括检查设备的完整性、清洁设备的外观、准备安装工具等。
2.2 设备的安装位置与固定设备的安装位置应根据电力系统的布局和设备的功能要求进行选择。
设备的安装位置应满足设备运行和维护的要求，并应避免设备受到机械损伤、潮湿、高温等不利因素的影响。
设备安装时，应使用合适的固定工具和方法，确保设备的稳定性和安全性。
2.3 设备的接线与连接设备的接线与连接是电气设备安装的关键环节。
在接线前，应仔细阅读设备的接线图和说明书，了解设备的接线要求和连接方式。
接线时，应确保接线正确无误，连接牢固可靠，避免接触不良和短路等问题的发生。
3. 电气设备的调试3.1 设备的调试前准备在进行电气设备的调试前，应做好充分的准备工作。
首先，应对设备进行清洁和检查，确保设备的外观和内部清洁。
其次，应准备好调试所需的工具和仪器，包括万用表、示波器、电压表等。
最后，应对调试人员进行安全培训和技术指导，确保调试的顺利进行。
3.2 设备的调试过程设备的调试过程包括对设备的各项参数进行检测和调整，以保证设备的正常运行和性能指标满足要求。
调试过程应按照设备的说明书和调试规程进行，逐步进行各项调试操作。
调试过程中，应对设备的各项性能指标进行测试和记录，发现问题及时进行处理。
3.3 设备的调试结果评价设备的调试结果评价是对设备的性能和运行状态进行评估。
评价内容包括设备的各项参数是否满足要求、设备是否存在异常声音、设备的外观是否有损坏等。

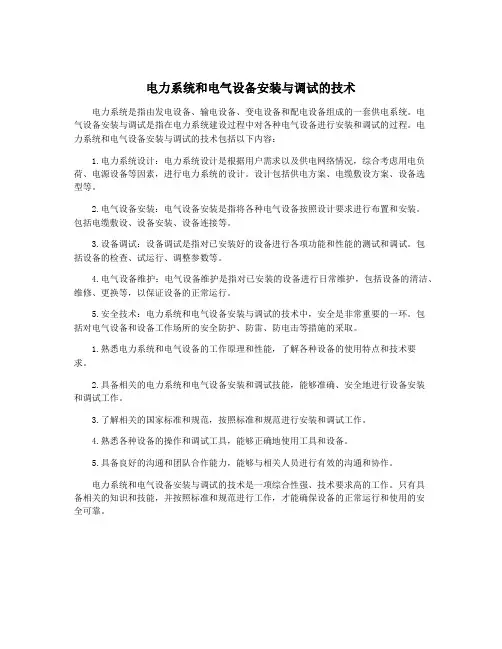

电力系统和电气设备安装与调试的技术
电力系统和电气设备安装与调试的技术电力系统是指由发电设备、输电设备、变电设备和配电设备组成的一套供电系统。
电气设备安装与调试是指在电力系统建设过程中对各种电气设备进行安装和调试的过程。
电力系统和电气设备安装与调试的技术包括以下内容：1.电力系统设计：电力系统设计是根据用户需求以及供电网络情况，综合考虑用电负荷、电源设备等因素，进行电力系统的设计。
设计包括供电方案、电缆敷设方案、设备选型等。
2.电气设备安装：电气设备安装是指将各种电气设备按照设计要求进行布置和安装。
包括电缆敷设、设备安装、设备连接等。
3.设备调试：设备调试是指对已安装好的设备进行各项功能和性能的测试和调试。
包括设备的检查、试运行、调整参数等。
4.电气设备维护：电气设备维护是指对已安装的设备进行日常维护，包括设备的清洁、维修、更换等，以保证设备的正常运行。
5.安全技术：电力系统和电气设备安装与调试的技术中，安全是非常重要的一环。
包括对电气设备和设备工作场所的安全防护、防雷、防电击等措施的采取。
1.熟悉电力系统和电气设备的工作原理和性能，了解各种设备的使用特点和技术要求。
2.具备相关的电力系统和电气设备安装和调试技能，能够准确、安全地进行设备安装和调试工作。
3.了解相关的国家标准和规范，按照标准和规范进行安装和调试工作。
4.熟悉各种设备的操作和调试工具，能够正确地使用工具和设备。
5.具备良好的沟通和团队合作能力，能够与相关人员进行有效的沟通和协作。
电力系统和电气设备安装与调试的技术是一项综合性强、技术要求高的工作。
只有具备相关的知识和技能，并按照标准和规范进行工作，才能确保设备的正常运行和使用的安全可靠。
电力设备安装与调试的关键步骤与技巧
电力设备安装与调试的关键步骤与技巧随着现代化社会的发展，电力设备在能源供给和电力传输中起到了至关重要的作用。
而电力设备的安装与调试，作为确保电力系统正常运行的重要环节，具有重要的意义。
本文将详细介绍电力设备安装与调试的关键步骤与技巧。
一、准备工作电力设备的安装与调试之前，必须进行充分的准备工作，包括安全评估、物料准备和技术文件准备等。
首先，要进行安全评估，评估工作环境是否满足设备安装与调试的要求，确保工作场所的安全性。
其次，要准备好所需的物料和工具，确保安装与调试过程中所需的材料齐全，并保证工具的完好。
最后，要准备好相关的技术文件，包括设备说明书、设计文件和施工图纸等，以便在安装与调试过程中参考和操作。
二、安装步骤1. 基础施工：首先，进行基础施工，确保设备安装的基础牢固稳定。
基础施工包括土建工程和设备基座的安装，需要根据设备的重量和尺寸选择适当的基础类型，并按照工程要求进行施工和固定。
2. 设备安装：设备安装是电力设备安装与调试的重要环节。
在设备安装过程中，要根据设备的特点和施工要求进行操作。
首先，要根据设备的规格和尺寸，选择适当的吊装设备和方法进行吊装，保证设备的安全悬挂。
然后，根据设备的连接方式和布置要求，进行张紧、连接或者固定。
最后，进行设备的定位和校正，确保设备安装的稳定性和准确性。
三、调试步骤1. 法兰连接：在调试过程中，首先要进行法兰连接的紧固。
法兰连接是电力设备中常见的连接方式之一，需要通过螺栓和垫片的组合进行连接。
在进行法兰连接之前，要检查法兰和密封垫片的状态，确保其完好无损。
然后，按照预定的紧固扭矩和顺序进行法兰的紧固，以确保连接的可靠性和密封性。
2. 电气连接：电气连接是电力设备调试的重要环节，包括电缆的连接和接线端子的连接。
在进行电缆连接之前，要先检查电缆的型号和规格是否符合要求，然后进行电缆的剥皮和套接。
在进行接线端子连接之前，要先进行导线的剥皮和绝缘处理，然后根据接线图进行连接，注意连接的正确性和固定可靠性。
电力设备安装调试规程
电力设备安装调试规程电力设备的安装调试是电力系统建设和运行中的重要环节，直接关系到电力系统的安全、稳定和可靠运行。
为了确保电力设备的安装调试工作顺利进行，提高工作质量和效率，特制定本规程。
一、安装前的准备工作1、技术资料准备在进行电力设备安装前，应收集并熟悉相关的技术资料，包括设备的安装说明书、原理图、接线图、调试手册等。
同时，还应了解设备的性能、参数、规格以及安装环境的要求等。
2、人员准备安装调试人员应具备相应的专业知识和技能，熟悉电力设备的安装调试流程和方法。
安装调试人员应经过专业培训，并取得相应的资质证书。
3、工具和材料准备根据安装调试的需要，准备好所需的工具和材料，如扳手、螺丝刀、钳子、万用表、示波器、兆欧表等工具，以及电缆、电线、绝缘子、金具等材料。
工具和材料应符合相关的标准和规范要求，并经过检验合格。
4、现场准备安装现场应具备安装条件，包括场地平整、道路畅通、照明良好、通风良好等。
现场应设置安全警示标志，采取必要的安全防护措施，确保安装调试人员的安全。
二、设备安装1、基础安装根据设备的安装要求，制作和安装设备基础。
基础的尺寸、强度和水平度应符合设计要求。
基础安装完成后，应进行验收，合格后方可进行设备安装。
2、设备就位使用吊车或其他起重设备将设备吊运至安装位置，并进行就位安装。
设备就位时，应注意设备的方向和位置，确保与设计要求一致。
设备就位后，应进行固定，防止设备移动或倾倒。
3、设备连接按照设备的接线图和原理图，进行设备的电气连接和机械连接。
电气连接应牢固可靠，接触良好，符合电气规范要求。
机械连接应紧固，无松动现象。
4、设备接地电力设备应进行可靠接地，接地电阻应符合设计要求。
接地装置的安装应符合相关的标准和规范要求。
三、设备调试1、调试前的检查在进行设备调试前，应对设备进行全面的检查，包括设备的外观、接线、接地等。
检查无误后，方可进行调试。
2、电气试验按照相关的标准和规范要求，对电力设备进行电气试验，如绝缘电阻测试、耐压试验、直流电阻测试等。
电力设备安装工艺流程及调试要点
电力设备安装工艺流程及调试要点电力设备安装是保证电网设备正常运行的重要环节，它直接关系到电力系统的可靠性和安全性。
因此，合理的工艺流程和精确的调试要点对于电力设备安装来说尤为重要。
本文将介绍一种常见的电力设备安装工艺流程，并提供一些调试要点供参考。
一、电力设备安装工艺流程1. 设备准备在进行电力设备安装之前，需要对设备进行准备工作。
这包括确认设备型号、规格和数量，并对设备进行外观检查和功能测试，确保设备符合安装要求和技术规范。
2. 安装位置选择根据电力设备的功能和要求，选择合适的安装位置。
考虑安全性、通风散热、维修保养和操作便利等因素，确定最佳安装位置。
3. 基础施工根据设备的尺寸和负荷要求，进行基础施工。
包括基础浇筑、基础固定、地脚螺栓安装等工作。
确保基础结构稳固可靠。
4. 线缆敷设根据设备的电气连接要求，进行线缆敷设。
包括电缆桥架安装、电缆敷设、接地线铺设等工作。
确保线缆的安全可靠连接。
5. 设备安装与连接根据设备的图纸和要求，进行设备的安装和连接。
包括设备吊装、接线端子的连接、接地装置的安装等工作。
确保设备的准确连接和可靠使用。
6. 绝缘测试与调试在设备安装完成后，进行绝缘测试和调试工作。
包括对设备的绝缘电阻进行测试，确认绝缘性能符合要求。
同时，进行设备接线的调试和电气参数的测试，确保设备的正常运行。
7. 安全检查与验收在设备安装和调试完成后，进行安全检查和验收工作。
包括设备的运行试验、保护装置的测试、设备的稳定运行时间测试等。
确保设备满足技术要求和安全标准。
二、电力设备调试要点1. 线路连接检查在进行电力设备调试前，首先检查设备的线路连接是否正确。
确保接线准确，防止接线错误导致设备故障或安全事故。
2. 电气参数测试对设备的电压、电流、功率因数等电气参数进行测试。
通过设备的调试按钮或仪表进行测试，确保设备的电气参数符合规定要求。
3. 功能调试对设备的各项功能进行调试检查。
包括启动、停止、调节等操作，并观察设备的运行状态和指示灯等，确保设备的功能正常。
电工技术岗位职责
电工技术岗位职责电工技术岗位是指在电力系统、电机设备、电子设备的安装、调试、维修和管理等方面具备相关专业知识和技能的人员。
他们主要负责电气设备和电路的安装、维修和故障排除工作，确保电力系统运行的安全和稳定。
下面将详细介绍电工技术岗位的职责：1.电气设备安装和调试：电工技术人员负责根据电气设备的图纸和要求，进行设备的安装和调试工作。
他们需要熟悉各种电气设备的原理和结构，能够正确连接电线并调试设备，确保设备能够正常运行。
2.电路和电气设备维修：电工技术人员负责对电路和电气设备进行维修工作。
当设备发生故障或损坏时，他们需要及时排除故障并修复设备，确保设备能够正常工作。
他们需要懂得使用各种仪器和设备进行故障检测和维修，具备较高的技术能力和解决问题的能力。
3.安全检查和维护：电工技术人员负责定期对电力系统和电气设备进行安全检查和维护工作。
他们需要了解电气设备的工作原理和使用规范，对电气设备进行全面检查，发现潜在的安全隐患并及时整改。
他们还要保持设备的日常维护，定期对设备进行清洁和润滑，确保设备的正常运行。
4.故障排除和修复：当电力系统或者电气设备发生故障时，电工技术人员需要进行故障排除和修复工作。
他们需要迅速定位故障点，并通过检查和测试等方法找到故障的原因。
然后根据故障原因进行修复工作，确保设备能够恢复正常运行。
他们需要具备良好的分析和解决问题的能力，对电气系统有深入的了解和掌握。
5.制定和执行维护计划：电工技术人员需要根据公司的维护需求和设备的特点，制定维护计划，并组织实施。
他们需要了解设备的使用寿命和保养要求，根据设备的实际情况，确定维护周期和维护内容，并制定相应的维护计划。
然后组织人员按照计划进行维护工作，确保设备的正常使用。
6.技术支持和培训：电工技术人员负责向其他员工提供技术支持和培训。
他们需要对新设备的安装和使用方法进行指导，解答其他员工在使用过程中出现的问题，并提供相关的技术培训。
他们需要具备良好的沟通和教育能力，能够有效地向他人传递和分享自己的专业知识和技能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力系统电气设备安装与调试的技术
摘要：电气设备的安装与调试过程对与电力系统运行的稳定性具有较大的影响。
基于此，本文先从电缆安装技术、高压开关柜安装技术等方面论述电力系统中电
气设备的安装技术，再从线路调试、高压开关柜调试等方面论述电力系统中电气
设备的调试技术，从而保障电路运行的稳定性。
关键词：电力系统；电气设备；安装技术；调试技术
引言
电力系统的稳定性对工业生产的影响极大，一旦电力系统出现不稳定的状况，将会导致工业生产的产量下降，进而影响到企业的经济效益。
因此，需要对电力
设备进行合理的安装与调试，从而保障电力系统能够对电能进行稳定输送。
1.电力系统中电气设备的安装技术
1.1把握图纸和施工资料
图纸和施工资料是电气设备安装的重要依据，可以有效地保障电力设备安全
的正确性，避免安装过程出现质量问题。
通过对图纸和施工资料的把握，施工人
员可以了解到电气设备安装的相关标准，避免在安装过程中犯下一些低级的错误，从而提高电力设备安装的质量。
通过图纸和施工资料是了解施工流程的主要途径，能够以此为依据制定科学合理的安装方案，保障施工的顺利进行，而且通过图纸
和施工资料还可以对施工进度进行合理的安排，避免因为时间安排处于紧凑而影
响到电力设备的施工效果。
把握好图纸和施工资料可以让施工人员更好地了解施
工的细节，如安装设备的型号、规格等，从而保障施工人员在安装时能够注意到
这些细节，降低电力事故发生的风险[1]。
1.2安装前期准备工作
在电力设备安装之前，施工人员需要进行必要的准备工作，从而保障电力设
备的安装工作能够顺利进行。
电力设备安装前的准备工作内容如下：第一，需要
明确施工流程，缕清施工过程中的关键点，确保每一步的施工过程的正确性，让
整个施工过程更加的安全和高效；第二，需要做好施工现场的清理工作，及时清
除施工现场的碎石、废旧电缆等杂物，以免对电力设备的安装过程造成影响；第三，需要对安装的设备进行质量检查，保障电力设备能够正常运行，避免安全之
后才发现问题的现象出现。
例如：在对电缆进行质量检查时，首先，需要检查电
缆的绝缘层，防止漏电现象的出现；然后，需要进行电缆的导电性检查，确保电
缆导电性能的完好；最后，需要对电缆的长度进行检查，保障电缆的长度符合实
际施工的要求。
1.3电缆安装技术
电缆是电力传输过程的主要载体，并且具有较大的符合量，极易受到环境因
素的影响。
因此，在安装过程中不能出现任何的事物，需要充分考虑周边环境的
特点，采取有效的应对手段，提高电缆输电的安全性。
在安装前需要确定电缆的
规格是否符合当前环境的要求，电缆的绝缘措施是否得当，同时需要防止电缆出
现断裂的现象，从而提高电缆的使用寿命。
电缆的安全环境温度需要控制在0℃
以上，避免在低温环境下进行安装。
电缆在安装之前需要进行预热处理，避免温
差的影响使电缆发生断裂。
电缆的预热通常有两种方法：一种是将电缆放到空间
足够的室内进行预测，室内温度控制在25℃左右；另一种是通电进行加热，将电
缆绝缘层加热到所需温度。
在预热完成后，需要对电缆进行铺设，铺设的时间不
能大于4h。
1.4高压开关柜安装技术
高压开关柜主要用于电力系统的配送电过程，对电力系统的通断具有一定的
保护作用。
高压开关柜由柜体和断路器两部分构成，在安装过程中需要注意以下
几点：第一，高压开关柜需要与基座保持一定的距离，同时对其进行固定，防止
高压开关柜出现晃动现象；第二，需要对高压开关柜做好防震处理，用于保护柜
体里面的断路器，防止对其造成损伤；第三，柜体的安装需要保持水平，误差不
得大于1mm，在建造地基时，槽钢铺设不能有任何的倾斜度；第四，安装过程中需要做好真空灭弧室的保护工作，尤其是进行顶端的母线连接时，需要用绝缘挡
板挡住真空开关的顶端，避免掉落物伤到灭弧室；第五，当发现破损的零件时，
需要及时进行更换，从而保障高压开关柜能够稳定运行。
2.电力系统中电气设备的调试技术
2.1保护设备调试
保护设备在电力系统中具有非常重要的作用，当电力系统出现问题时，保护
设备可以快速地切断故障线路，从而保证其他电力系统的安全。
在对保护设备进
行调试时，首先，需要对保护设备的运行状况进行观测，检测其是否能够稳定运行，只有当保护设备稳定运行后，才能对电力系统起到保护作用，从而及时地切
断电路；然后，需要对保护设备的合闸情况进行检测，可以模拟电力系统的故障
过程，让保护设备自行进行合闸，并且通过界面显示情况进行观察，以此来确定
电力设备的运行效果；最后，需要对保护设备的电气元件进行检测，检测各个元
件是否质量完好并且是否能够正常运行，一旦发现问题需要对元件进行及时地更换，从而保障电力设备的整体调试效果[2]。
2.2线路调试
线路是电力输送的主要途径，为了保障电能能够稳定的输送，需要对线路进
行合理的调试。
线路对设备的安全运行具有较大的影响，一旦线路出现故障，如
短路现象，将会对电力设备造成严重的损害，因此，线路的调试过程非常重要。
线路的调试主要分为两个方面：一方面是绝缘性调试。
需要通过摇表检测设备对
接地的线路进行检测，通过数据的观察来判断线路的绝缘情况；另一方面是通电
测试。
通电测试主要是为了检测线路是否发生断路现象。
为了提高线路检测的效率，通常会将线路划分成若干个区域，再逐区进行检测。
当分区检测完成后，再
对整体进行检测，从而保障整个线路能够正常运行。
2.3高压开关柜调试
高压开关柜是整个电力系统的重要组成部分，在电力配送过程中起到了极其
重要的作用，该装置的稳定性对电力的输送过程具有较大的影响，因此，在对该
装置进行调试时需要格外注意。
高压开关柜的调试过程主要包含三个方面的内容：第一，需要对高压开关柜内部进行清洁检测，去除柜内的各种废弃物，如线头、
螺丝等。
而且，还要对柜内的灰尘进行清理，防止废弃物过多造成短路现象的出现；第二，需要对线路的搭接情况进行检测，保障线路的搭接符合相关规定，避
免由于线路连接错误而烧毁电气设备；第三，需要对开关柜进行通电调试，检测
设备的负荷情况，查看装置的是否稳定，能否实现电力的有效输送，从而保障开
关柜投入使用后能够稳定运行。
结语
综上所述，为了保障电力系统中电能输送的稳定性，需要合理地对电气设备
进行安装与调试，尤其是线路和高压开关的安装与调试上，需要严格地做好质量
验收工作，让电力系统的运行更加的安全、可靠。
参考文献
[1]白刚.电力系统电气设备安装与调试的技术分析[J].山东工业技
术,2019(06):201.
[2]胡林斌.电力系统和电气设备安装与调试的技术[J].科技风,2019 (32):164.。
