计算机网络实验报告
计算机网络实验教程实验报告
计算机网络实验教程实验报告一、实验目的本次计算机网络实验的主要目的是通过实际操作和观察，深入理解计算机网络的基本原理和技术，提高对网络配置、通信协议、网络服务等方面的实践能力，培养解决网络问题的思维和方法。
二、实验环境1、硬件环境实验中使用了若干台个人计算机，其配置包括：处理器_____、内存_____、硬盘_____等。
2、软件环境操作系统：Windows 10 专业版网络模拟软件：Packet Tracer网络测试工具：Ping、Tracert 等三、实验内容与步骤实验一：网络拓扑结构的搭建1、打开 Packet Tracer 软件，选择合适的网络设备，如路由器、交换机、PC 等。
2、按照设计好的网络拓扑结构，将设备进行连接。
本次实验构建了一个包含两个局域网通过路由器互联的简单网络。
3、为各设备配置 IP 地址、子网掩码、网关等网络参数。
实验二：网络通信协议的分析1、在搭建好的网络中，选择两台 PC 进行通信。
2、使用 Ping 命令测试网络的连通性，并观察返回的结果。
3、利用 Wireshark 抓包工具捕获通信过程中的数据包，分析其中的协议字段，如 IP 头、TCP 头、UDP 头等，了解网络协议的工作原理。
实验三：网络服务的配置与测试1、在服务器上配置 Web 服务，安装 IIS 组件，创建网站，并设置相关的权限和访问规则。
2、从客户端访问服务器上的网站，验证 Web 服务的可用性。
3、配置 FTP 服务，设置用户账号和权限，进行文件上传和下载测试。
实验四：网络安全的实现1、在路由器上配置访问控制列表（ACL），限制特定 IP 地址或端口的访问。
2、启用防火墙功能，设置安全策略，防止网络攻击。
四、实验结果与分析实验一结果分析成功搭建了网络拓扑结构，各设备之间能够正常通信。
通过配置正确的网络参数，确保了数据包在网络中的准确传输。
实验二结果分析Ping 命令测试显示网络连通性良好，Wireshark 抓包分析揭示了数据包在网络层和传输层的封装和解封装过程，对 IP 协议和 TCP/UDP 协议的工作机制有了更直观的认识。
计算机网络 实验报告
计算机网络实验报告计算机网络实验报告引言计算机网络是现代社会中不可或缺的一部分，它连接了世界各地的计算机，使得信息的传递和共享变得更加便捷和高效。
本实验旨在通过构建一个简单的局域网，了解计算机网络的基本原理和技术。
一、实验背景计算机网络是由多个计算机和网络设备通过通信链路互相连接而成的。
它可以分为局域网（LAN）、城域网（MAN）和广域网（WAN）。
在本实验中，我们将构建一个局域网，以便更好地理解网络的工作原理。
二、实验目的1. 了解局域网的基本概念和特点；2. 掌握局域网的构建方法和技术；3. 熟悉网络设备的配置和管理。
三、实验步骤1. 确定网络拓扑结构：在本实验中，我们选择星型拓扑结构。
这意味着所有计算机都连接到一个中央设备（交换机）上。
2. 连接硬件设备：将计算机和交换机通过以太网线连接起来。
确保每个计算机都与交换机直接相连。
3. 配置网络设备：通过交换机的管理界面，设置每个接口的IP地址和子网掩码。
确保每个计算机都具有唯一的IP地址。
4. 测试网络连接：打开每台计算机的终端，使用ping命令测试与其他计算机的连接。
确保网络连接正常。
四、实验结果通过以上步骤，我们成功地构建了一个局域网。
每台计算机都能够与其他计算机进行通信，并且可以共享文件和资源。
通过ping命令，我们还测试了网络的可达性和延迟情况，结果显示网络连接良好。
五、实验总结通过本次实验，我们深入了解了计算机网络的基本原理和技术。
我们学会了如何构建一个简单的局域网，并且掌握了网络设备的配置和管理方法。
这些知识对于今后的学习和工作都具有重要意义。
六、实验感想本次实验让我对计算机网络有了更深入的了解。
我意识到计算机网络是现代信息社会的基石，它连接了世界各地的计算机和人们的生活。
通过实际操作，我不仅学到了理论知识，还体会到了网络技术的实际应用。
我相信这些知识和经验将对我的未来发展产生积极的影响。
七、实验改进尽管本次实验取得了较好的结果，但仍有一些改进的空间。
计算机网络实验报告(6篇)
计算机网络实验报告（6篇）计算机网络实验报告（通用6篇）计算机网络实验报告篇1一、实验目的1、熟悉微机的各个部件；2、掌握将各个部件组装成一台主机的方法和步骤；3、掌握每个部件的安装方法；4、了解微型计算机系统的基本配置；5、熟悉并掌握DOS操作系统的使用；6、掌握文件、目录、路径等概念；7、掌握常用虚拟机软件的安装和使用；8、熟悉并掌握虚拟机上WINDOWS操作系统的安装方法及使用；9、掌握使用启动U盘的制作和U盘安装windows操作系统的方法；10、了解WINDOWS操作系统的基本配置和优化方法。
二、实验内容1.将微机的各个部件组装成一台主机；2.调试机器，使其正常工作；3.了解计算机系统的基本配置。
4.安装及使用虚拟机软件；5.安装WINDOWS7操作系统；6.常用DOS命令的使用；7.学会制作启动U盘和使用方法；8.WINDOWS7的基本操作；9.操作系统的基本设置和优化。
三、实验步骤（参照实验指导书上的内容，结合实验过程中做的具体内容，完成此项内容的撰写）四、思考与总结（写实验的心得体会等）计算机网络实验报告篇2windows平台逻辑层数据恢复一、实验目的：通过运用软件R-Studio_5.0和winhe_对误格式化的硬盘或者其他设备进行数据恢复，通过实验了解windows平台逻辑层误格式化数据恢复原理，能够深入理解并掌握数据恢复软件的使用方法，并能熟练运用这些软件对存储设备设备进行数据恢复。
二、实验要求：运用软件R-Studio_5.0和winhe_对电脑磁盘或者自己的U盘中的删除的数据文件进行恢复，对各种文件进行多次尝试，音频文件、系统文件、文档文件等，对简单删除和格式化的磁盘文件分别恢复，并检查和验证恢复结果，分析两个软件的数据恢复功能差异与优势，进一步熟悉存储介质数据修复和恢复方法及过程，提高自身的对存储介质逻辑层恢复技能。
三、实验环境和设备：（1）Windows _P 或Windows 20__ Professional操作系统。
计算机网络实验报告

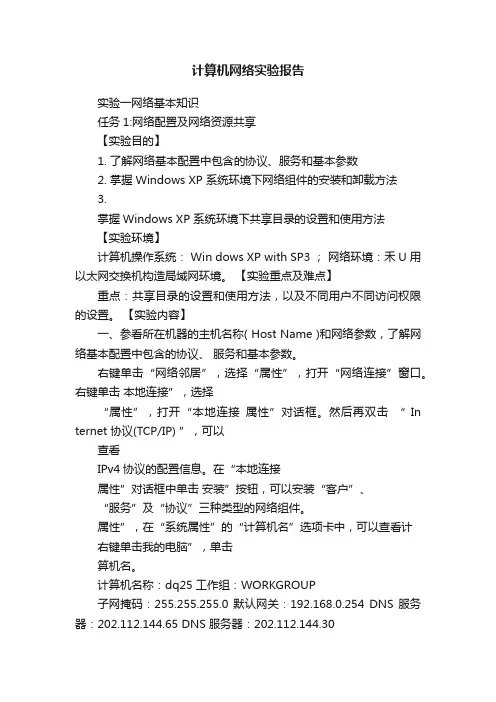

计算机网络实验报告实验一网络基本知识任务1:网络配置及网络资源共享【实验目的】1. 了解网络基本配置中包含的协议、服务和基本参数2. 掌握Windows XP 系统环境下网络组件的安装和卸载方法3.掌握Windows XP 系统环境下共享目录的设置和使用方法【实验环境】计算机操作系统： Win dows XP with SP3 ；网络环境：禾U 用以太网交换机构造局域网环境。
【实验重点及难点】重点：共享目录的设置和使用方法，以及不同用户不同访问权限的设置。
【实验内容】一、参看所在机器的主机名称( Host Name )和网络参数，了解网络基本配置中包含的协议、服务和基本参数。
右键单击“网络邻居”，选择“属性”，打开“网络连接”窗口。
右键单击本地连接”，选择“属性”，打开“本地连接属性”对话框。
然后再双击“ In ternet 协议(TCP/IP) ”，可以查看IPv4协议的配置信息。
在“本地连接属性”对话框中单击安装”按钮，可以安装“客户”、“服务”及“协议”三种类型的网络组件。
属性”，在“系统属性”的“计算机名”选项卡中，可以查看计右键单击我的电脑”，单击算机名。
计算机名称：dq25 工作组：WORKGROUP子网掩码：255.255.255.0 默认网关：192.168.0.254 DNS 服务器：202.112.144.65 DNS 服务器：202.112.144.30网络组件的安装和卸载方法在系统面板中选择“添加或删除程序”，选择“添加/删除Windows 组件”，可以选择相应的组件（比如实验二中需要用到的IIS ），并点击详细信息，选择需要的组件，按照提示操作即可。
三、设置和停止共享目录1、设置共享目录。
（对E:\share 目录设置共享权限）首先检查计算机“工具”栏下的“文件夹选项”设置中，“查看”选项卡的“高级设置”中，“使用简单文件夹共享（推荐）” 一项不被选中。
选中E:\share 文件夹，单击鼠标右键，在出现的快捷菜单中选择共享和安全”（也就是文件夹属性的“共享”标签页）。
《计算机网络实验》实验报告
《计算机网络实验》实验报告一、实验目的计算机网络实验是计算机相关专业学习中的重要实践环节，通过实验操作，旨在深入理解计算机网络的基本原理、协议和技术，提高我们的动手能力和解决实际问题的能力。
具体目的包括：1、熟悉计算机网络的体系结构和各层协议的工作原理。
2、掌握网络设备的配置和管理方法，如交换机、路由器等。
3、学会使用网络工具进行网络性能测试和故障诊断。
4、培养团队合作精神和沟通能力，提高解决复杂问题的综合素养。
二、实验环境本次实验在学校的计算机网络实验室进行，实验室配备了以下设备和软件：1、计算机若干台，安装了 Windows 操作系统和相关网络工具软件。
2、交换机、路由器等网络设备。
3、网络线缆、跳线等连接设备。
三、实验内容及步骤实验一：以太网帧的捕获与分析1、打开网络协议分析软件 Wireshark。
2、将计算机连接到以太网中，启动捕获功能。
3、在网络中进行一些数据传输操作，如访问网站、发送文件等。
4、停止捕获，对捕获到的以太网帧进行分析，包括帧的格式、源地址、目的地址、类型字段等。
实验二：交换机的基本配置1、连接交换机和计算机，通过控制台端口进行配置。
2、设置交换机的主机名、管理密码。
3、划分 VLAN，并将端口分配到不同的 VLAN 中。
4、测试不同 VLAN 之间的通信情况。
实验三：路由器的基本配置1、连接路由器和计算机，通过控制台端口或Telnet 方式进行配置。
2、设置路由器的接口 IP 地址、子网掩码。
3、配置静态路由和动态路由协议（如 RIP 或 OSPF）。
4、测试网络的连通性。
实验四：网络性能测试1、使用 Ping 命令测试网络的延迟和丢包率。
2、利用 Tracert 命令跟踪数据包的传输路径。
3、使用网络带宽测试工具测试网络的带宽。
四、实验结果与分析实验一结果与分析通过对捕获到的以太网帧的分析，我们清楚地看到了帧的结构，包括前导码、目的地址、源地址、类型字段、数据字段和帧校验序列等。
网络安全实验报告[共五篇]
![网络安全实验报告[共五篇]](https://img.taocdn.com/s3/m/1aa839ecd05abe23482fb4daa58da0116c171f0c.png)
网络安全实验报告[共五篇]第一篇：网络安全实验报告实验一：网络扫描实验【实验目的】了解扫描的基本原理，掌握基本方法，最终巩固主机安全【实验内容】1、学习使用Nmap的使用方法2、学习使用漏洞扫描工具【实验环境】1、硬件 PC机一台。
2、系统配置：操作系统windows XP以上。
【实验步骤】1、端口扫描1）解压并安装ipscan15.zip，扫描本局域网内的主机2）解压nmap-4.00-win32.zip，安装WinPcap运行cmd.exe，熟悉nmap命令(详见“Nmap详解.mht”)。
3）试图做以下扫描：扫描局域网内存活主机，扫描某一台主机或某一个网段的开放端口扫描目标主机的操作系统试图使用Nmap的其他扫描方式，伪源地址、隐蔽扫描等2、漏洞扫描解压X-Scan-v3.3-cn.rar，运行程序xscan_gui.exe，将所有模块选择扫描，扫描本机，或局域网内某一台主机的漏洞【实验背景知识】1、扫描及漏洞扫描原理见第四章黑客攻击技术.ppt2、NMAP使用方法扫描器是帮助你了解自己系统的绝佳助手。
象Windows 2K/XP 这样复杂的操作系统支持应用软件打开数百个端口与其他客户程序或服务器通信，端口扫描是检测服务器上运行了哪些服务和应用、向Internet或其他网络开放了哪些联系通道的一种办法，不仅速度快，而且效果也很不错。
Nmap被开发用于允许系统管理员察看一个大的网络系统有哪些主机以及其上运行何种服务。
它支持多种协议的扫描如UDP，TCP connect(),TCP SYN(half open), ftp proxy(bounce attack),Reverse-ident, ICMP(ping sweep), FIN, ACK sweep,Xmas Tree, SYN sweep，1 和Null扫描。
可以从SCAN TYPES一节中察看相关细节。
Nmap还提供一些实用功能如通过tcp/ip来甄别操作系统类型、秘密扫描、动态延迟和重发、平行扫描、通过并行的PING侦测下属的主机、欺骗扫描、端口过滤探测、直接的RPC扫描、分布扫描、灵活的目标选择以及端口的描述。
《计算机网络》实验报告
一、实验目的1. 理解计算机网络的基本概念和结构。
2. 掌握网络设备的配置方法，包括交换机、路由器等。
3. 学习网络协议的作用和配置方法，如TCP/IP、DHCP等。
4. 通过实验加深对网络故障诊断和排除能力的培养。
二、实验内容1. 实验环境实验设备：一台PC机、一台交换机、一台路由器、双绞线、网线等。
实验软件：Windows操作系统、网络管理软件等。
2. 实验步骤（1）网络设备连接首先，将PC机通过网线连接到交换机的一个端口上。
然后，将交换机的另一个端口连接到路由器的WAN口。
最后，将路由器的LAN口连接到PC机的另一台交换机上。
（2）网络设备配置①交换机配置进入交换机命令行界面，配置交换机的基本参数，如VLAN ID、IP地址、子网掩码等。
②路由器配置进入路由器命令行界面，配置路由器的接口参数，如WAN口和LAN口的IP地址、子网掩码等。
同时，配置路由协议，如静态路由、动态路由等。
③PC机配置在PC机的网络设置中，将IP地址、子网掩码、默认网关等信息设置为与路由器LAN口相同的参数。
（3）网络测试①测试PC机与交换机之间的连通性在PC机中ping交换机的IP地址，检查PC机是否能够与交换机通信。
②测试PC机与路由器之间的连通性在PC机中ping路由器的IP地址，检查PC机是否能够与路由器通信。
③测试不同VLAN之间的连通性在PC机中ping另一个VLAN中的设备，检查不同VLAN之间的设备是否能够相互通信。
三、实验结果与分析1. 实验结果（1）PC机与交换机之间连通（2）PC机与路由器之间连通（3）不同VLAN之间的设备相互通信2. 实验分析通过本次实验，我们成功搭建了一个简单的计算机网络，并掌握了网络设备的配置方法。
在实验过程中，我们遇到了一些问题，如网络设备之间的连通性、VLAN之间的通信等。
通过查阅资料和调试，我们解决了这些问题，加深了对计算机网络的理解。
四、实验总结1. 通过本次实验，我们了解了计算机网络的基本概念和结构，掌握了网络设备的配置方法。
计算机网络综合实验报告参考5篇
计算机网络综合实验报告参考5篇计算机网络综合实验报告参考 (1) ××大学校园网解决方案一、需求分析建设一个以办公自动化、计算机辅助教学、现代计算机校园文化为核心，以现代网络技术为依托，技术先进、扩展性强、能覆盖全校主要楼宇的校园主干网络，将学校的各种pc机、工作站、终端设备和局域网连接起来，并与有关广域网相连，在网上宣传自己和获取Internet网上的教育资源。
形成结构合理，内外沟通的校园计算机系统，在此基础上建立满足教学、研究和管理工作需要的软硬件环境，开发各类信息库和应用系统，为学校各类人员提供充分的网络信息服务。
系统总体设计将本着总体规划、分步实施的原则，充分体现系统的技术先进性、高度的安全可靠性，同时具有良好的开放性、可扩展性、冗余性。
本着为学校着想，合理使用建设资金，使系统经济可行。
具体包括下以几个方面:1、内网络能够高速访问FTP服务器现在或上传文件实现资源共享功能，实现对不同类型的用户划分不同的权限,限制不同类型的用户只能访问特定的服务资源。
可以下载和上传资料文件，访问速度可以对指定的用户进行级别的划分。
2、建设Web服务器对外实现信息发布，对内实现教学教务管理。
网站发布学校新闻、通知、学校的活动等相关内容。
实现学生能够在网上进行成绩查询、网上报名、网上评教等功能；以及教师的信息查询、教学数据上传等。
3、建设邮件服务器以满足校园内部之间和内、外网这间的大量邮件传输的需求。
4、实现内网划分多个VLAN，实现校园内不同校区，不同楼宇，不同楼层的多客户接入。
5、内部实现PC间实现高速互访，同时可以访问互联网。
网络内同一IP段内的PC机可以通过网上邻居实现高速互访，传送资料文件等，解决不同楼宇，不同楼层之间通过移动存储设备传送数据费时、费力的问题。
6、内部用户的QoS管理，实现用户的分级管理功能，对用户下载和上传做相应的带宽限制。
对校园网络中的流量实现有效控制，对校园内的重要数据量可靠、稳定的传输如：语音、视频会议等的延迟和阻塞的敏感。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
计算机网络实验报告
实验一双绞线的制作
一、实验目的
1、了解双绞线的类型和特点；
2、掌握EIA/TIA 568A与EIA/TIA 568B网线的线序标准；
3、掌握直通线、交叉线的制作和测试方法。
二、实验器材
压线钳、RJ45、网线。
三、实验内容
1、制作直通线和交叉线；
2、测试双绞线的通畅性。
四、实验步骤
1、熟悉压线钳及RJ45接头
1）压线钳
目前市面上的压线钳有好几种类型，实际的功能以及操作都是大同小异，我们以图10.1为例进行说明，该工具有三处不同的功能。
图10.1 压线钳
在压线钳的最顶部的是压线槽，压线槽提供了三种类型的线槽，分别为6P、8P以及4P，中间的8P槽是我们最常用到的RJ45压线槽，而旁边的4P为RJ11电话线路压线槽。
如图10.2所示。
图10.2 压线槽类型
在压线钳8P压线槽的背面，可以看到呈齿状的模块，主要是用于把水晶头上的8个触点压稳在双绞线之上。
如图10.3所示。
图10.3 8p压线槽背面
最前端是剥线口,刀片主要是起到切断线材，如图10.4所示。
图10.4 剥线口
2）RJ45接头
俗称“水晶头”，如图10.5所示。
RJ45接头没有被压线之前金属触点凸出在外，接头是连接非屏蔽双绞线的连接器，为模块式插孔结构。
接口前端有8个凹槽，简称8P，凹槽内的金属接点共有8个，简称8C，因而也有8P8C的别称。
图10.5 RJ-45接口
2、制作双绞线
制作直通线时，要求双绞线两端排序要么都是568A标准，要么都是568B标准。
如按照568B进行制作，则两端的顺序如下：
端1：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕（568B）
端2：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕（568B）
1）剥线
先确定所需要的双绞线长度，最短0.6米，最长不超过100米。
利用压线钳的剪线刀口将双绞线端头剪齐，再将双绞线端头伸入剥线入口，握紧卡线钳，如图10.6所示，同时慢慢旋转双绞线，让刀口划开双绞线的保护胶皮，取出端头从而剥下保护胶皮。
图10.6 剥线
注意：剥线刀口非常锋利，握压线钳的力度不能过大，否则会剪断芯线。
只要看到电缆外皮略有变形就应停止加力，慢慢旋转双交线，把一部分的保护胶皮去掉。
还需要注意的是：压线钳档位距离剥线刀口长度通常恰好为水晶头长度或稍长一点，这样可以有效避免剥线过长或过短。
若剥线过长看上去肯定不美观，另一方面因网线不能被水晶头卡住，容易松动；若剥线过短，则因有保护层塑料的存在，不能完全插到水晶头底部，造成水晶头插针不能与网线芯线完好接触，当然也会影响到线路的质量。
2）理线
剥除灰色的塑料保护层之后即可见到如图10.7所示双绞线的4对8条芯线，并且可以看到每对的颜色都不同。
每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。
四条芯线的颜色为：橙色、绿色、蓝色、棕色。
每对线都是相互缠绕在一起的，制作网线时必须将4个线对的8条细导线逐一解开、理顺、捋直，然后按照规定的线序排列整齐。
排列的时候应该注意尽量避免线路的缠绕和重叠。
如图10.8所示。
图10.7 UTP双绞线
图10.8 理线
把线缆依次排列并理顺后，由于线缆之前是相互缠绕着的，因此线缆会有一定的弯曲，我们应该把线缆尽量扯直并尽量保持线缆平扁，如图10.9所示。
把线缆捋直的方法也十分简单，利用双手抓着线缆然后向两个相反方向用力，并上下拉扯即可。
图10.9 捋直
把线缆排列好并理顺拉直后，应该细心检查一遍，之后利压线钳的剪线刀口把线缆顶部裁剪整齐，如图10.10所示。
若之前保护层剥下过多的话，可以将过长的细线剪短，保留的长度约为水晶头的长度即可，这个长度正好能将各细导线插入到各自的线槽。
如果该段留得过长，一来会由于线对不再互绞而增加串扰，二来会由于水晶头不能压住护套而导致电缆从水晶头中脱出，造成线路的接触不良甚至中断。
图10.10 顶部剪齐
裁剪之后，大家应该尽量把线缆按紧，并且应该避免大幅度的移动或者弯曲网线，否则也可能会导致几组已经排列且裁剪好的线缆出现不平整的情况。
3）插线
右手捏住水晶头，将水晶头有弹片的一侧向下，左手将已经捏平的双绞线，稍稍用力平行插入水晶头内的线槽中，将双绞线的每一根线依序放入RJ-45接头的引脚内，第一只引脚内应该放白橙色的线，其余类推，8条导线顶端插入线槽顶端。
如图10.11所示。
图10.11 做好的RJ-45接头
4）压线
确定双绞线的每根线已经正确放置之后，将水晶头放入RJ-45压线钳夹槽中，用力捏几下压线钳，压紧线头即可，如图10.12所示。
现在还有一种RJ-45接头的保护套，可以防止接头在拉扯时造成接触不良。
使用这种保护套时，需要在压接RJ-45接头之前就将这种胶套插在双绞线电缆上。
图10.12 放入压线槽
按照以上4步再制作另一端的RJ－45接头。
3、电缆检测
本实验用到的测试工具是电缆测试仪，测试仪分为信号发射器和信号接收器两部分，各有8盏信号灯。
测试时将双绞线两端分别插入信号发射器和信号接收器，如图10.13所示。
打开电源，如果网线制作成功，则发射器和接收器上同一条线对应的指示灯会亮起来，依次从1号到8号。
如果网线制作有问题，灯亮的顺序就不可预测。
如：若发射器的第一个灯亮时，接收器第七个灯亮，则表示线做错了；若发射器的第一个灯亮时，接收器却没有任何灯亮起，那么这只引脚与另一只引脚都没有连通，可能是导线中间断了，或是两端至少有一个金属片未接触该条芯线。
一定要经过测试，否则短路导致无法通信，有可能损坏网卡或集线器。
图10.13 电缆测试仪
如果通过电缆测试仪的检测，说明这根网线制作成功。
4、制作交叉线
制作交叉线时要求双绞线两端一端是568A标准，一端是568B标准。
端1：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕（568B）
端2：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕（568A）
1）按照前面叙述的方法制作交叉线，但要注意两端的线序
2）检测
测试时将双绞线两端分别插入信号发射器和信号接收器，打开电源。
如果网线制作成功，则发射器和接收器上同一条线对应的指示灯会亮起来，在568B端亮灯顺序依次为1-2-3-4-5-6-7-8号，在568A端灯亮顺序依次为：3-6-1-4-5-2-7-8号。
也可以通过交叉线将两台计算机连接起来。
为两台计算机指定对应的IP地址。
通过两台计算机共享资源或互ping的方法测试交叉线缆是否制作成功。
五、实验总结
实验中我们制作了双绞线和交叉线两种网线，制作的关键就是内部8根线的理线过程，这是有严格要求的，线的排列顺序必须按照要求来理才能正常连通。
其次剥皮我们有压线钳可以剪去网线外表皮，剥皮的长度需要把握好，要剥掉一个RJ-45的长度即可不可太长亦不能太短。
插线必须插进水晶头的最里端，压线需要把水晶头放入压线槽最里端，用力握钳，压紧线头即可，不可太过用力，否则容易压坏水晶头。
实验二VLAN的配置
实验性质：验证性实验级别：必做
开课单位：学时：2学时
一、实验目的
1、掌握如何创建VLAN，并把指定接口分配到相应的VLAN；
2、掌握如何启用中继；
3、掌握基本的VLAN配置查看方法
二、实验器材
Windows操作系统个人电脑、Cisco Packet Tracer 5.1版本模拟器。
三、实验内容
1、VLAN的配置
2、中继的配置；
四、实验步骤
1、配置VLAN
连线图：
IP设置如下：
PC0：
PC1：PC2：
PC3：
检测各个计算机之间的连通状态，结果如下：
用ping命令检测各计算机连通性，PC0与PC1和PC3不能连通，与PC2连通，PC1与PC3连通，与PC0和PC2不连通，此结果证明了只有同一网段可以连通，当两台计算机处于不同网段的时候，它们彼此之间是不能连通的。
