什么叫真空吸盘
真空吸盘矩阵式-概述说明以及解释

真空吸盘矩阵式-概述说明以及解释1.引言1.1 概述概述真空吸盘是一种常见的工业设备,它利用负压力在表面形成真空,从而实现固体物体的吸附和搬运。
而矩阵式真空吸盘则是在传统真空吸盘的基础上进行了创新,以提高吸附效果和操作灵活性。
本文将从概述、原理和优势方面来介绍矩阵式真空吸盘,以帮助读者更好地了解这一工业应用的新技术。
在引言部分,我们将首先对真空吸盘的概念进行简要介绍,解释其在工业生产中的重要性和应用范围。
接着,我们将介绍本文的结构安排,让读者了解到接下来各个章节的主要内容。
最后,我们还将明确本文的目的,即帮助读者全面理解和掌握矩阵式真空吸盘的工作原理和优势。
通过本文的阅读,读者将能够了解到真空吸盘的基本原理和应用,以及矩阵式真空吸盘相较于传统吸盘所具备的优势。
这将有助于读者在工业生产中更好地选用合适的吸盘设备,提高工作效率和品质。
接下来,我们将进入正文部分,首先介绍真空吸盘的原理,让读者对其工作机制有一个清晰的认识。
然后,我们将详细探讨矩阵式真空吸盘相较于传统吸盘的优势,包括吸附效果的提升、操作灵活性的增加等方面。
最后,在结论部分,我们将对整篇文章进行总结,概括真空吸盘和矩阵式真空吸盘的主要特点和优势,并展望未来真空吸盘技术的发展方向和潜在应用。
通过本文的阅读,读者将能够全面了解和掌握真空吸盘和矩阵式真空吸盘的相关知识,并能够在实际工作中灵活应用,提高工作效率和品质。
希望本文能为读者对这一领域的研究和应用提供有益的帮助。
1.2文章结构1.2 文章结构本文将以以下方式呈现关于真空吸盘矩阵式的讨论和分析:第一部分是引言,将从概述真空吸盘矩阵式的基本概念开始。
我们将介绍真空吸盘的原理以及矩阵式真空吸盘的优势。
此外,我们还将明确本文的目的,即对真空吸盘矩阵式进行深入探讨。
第二部分是正文,我们将详细阐述真空吸盘的原理。
通过对其工作原理进行解析,我们将揭示真空吸盘是如何利用负压产生吸附力的。
随后,我们将重点介绍矩阵式真空吸盘的优势。
SMC真空吸盘的介绍及细分种类

SMC真空吸盘的介绍及细分种类
摘要:SMC真空吸盘简称吸盘,又称为真空吊具,是直接吸吊物体的SMC气动元件产品,是一种带密封唇边的气动产品。
作为与SMC真空发生器紧密相互配合的元件,其在自动化控制系统中占据着较为重要的作用。
SMC真空吸盘简称吸盘,又称为真空吊具,是直接吸吊物体的SMC气动元件产品,是一种带密封唇边的气动产品。
作为与SMC真空发生器紧密相互配合的元件,其在自动化控制系统中占据着较为重要的作用。
吸盘通常是由橡胶材料与金属骨架压制成型的。
制造吸盘所用的各种橡胶材料的性能见表。
橡胶材料如果长时间在高温的条件下工作,则使用寿命就变短。
硅橡胶的使用温度范围较为宽泛,但在湿热的条件下工作则性能就变差。
真空吸盘的橡胶出现脆裂,是橡胶老化的明显表现。
除去过度使用橡胶的原因之外,多是由于受热或者日光长期照射所导致,故真空吸盘容易保管在冷暗的室内之中。
真空吸盘的安装方式有螺纹连接(包括内螺纹和外螺纹、无缓冲能力)、面板安装和用缓冲体连接。
真空吸盘的取出方向有轴向(SMCZPT型)和侧向(SMCZPR型快换接头式和ZPY型带到钩式)。
下面将为您着重介绍SMC真空吸盘的分类情况,具体如下:
1.ZP系列真空吸盘;
2.2.ZPT/ZPX系列大型重载型真空吸盘;
3.ZPT/ZPX系列大型竖风琴真空吸盘;
4.ZPT/ZPR系列摆动性真空吸盘;
其他有关SMC真空吸盘的详细介绍,敬请关注正雄在接下来的技术性文章的分类介绍中,届时将会有关于SMC气动元件产品的相关细致介绍。
真空吸盘有哪些优点?

真空吸盘有哪些优点?真空吸盘是一种常见的工业自动化设备,被广泛用于自动化生产线上的件、物料、板材等的搬运、翻转、定位等工作。
与机械夹具相比,真空吸盘有其独特的优点,在某些需要高精度、高速度、高效率、高安全性等方面更具有优势。
下面将对真空吸盘的优点进行详细介绍。
1. 操作简便真空吸盘的操作非常简单,只需要连接吸盘与真空泵的管路,开启真空泵即可。
不需要复杂的夹具安装、调整以及夹具的维护等,从而提高了生产效率和降低了使用成本。
2. 针对物体的柔性抓取真空吸盘可以通过调整吸盘的数量、形状、大小和吸取力大小,灵活的适应不同形状或者不规则形状的物体。
与机械夹具相比,真空吸盘能够对物体更加柔性的抓取,更加人性化的处理甚至是薄如薄纸的物体。
3. 换线快捷生产线的产品会不断走向不同的方向,速度、尺寸等都可能有所变化,真空吸盘能够快速的调整吸盘的数量、大小、形状、吸力去适应不同的出料线。
而机械夹具需要更改自动化机器人的手爪来适应大小和重量变化,需要更长的停机时间和更复杂的调试步骤。
4. 低反作用力机械夹具存在钳口的反作用力,即抓紧和控制物体时需要使用力量,而这个力量会传递给机械手臂并可能对制造设备造成损坏。
而真空吸盘完全通过负压的方式抓取物体,没有反作用力的影响,减少了机器人运行中心运动的惯性力影响和相应的负载。
5. 高精度定位真空吸盘通过其吸取力的大小可以实现对物体的一定程度的精确定位,通过设置不同的吸盘数量、吸盘间距、吸盘间隙等可以实现不同精度的定位。
从而提高了组装和定位的精度。
6. 高安全性真空吸盘在应用过程中可以防止夹紧操作时发生的危险,比如误抓住了工人的手指或者是抓紧了其他需要操作的东西等等。
此类风险大大降低。
综上所述,真空吸盘在自动化生产线的应用中优点多多,它具有操作简便、针对物体的柔性抓取、换线快捷、低反作用力、高精度定位、高安全性等优势。
可以极大提高生产效率、安全性、以及降低使用成本。
真空吸盘 原理

真空吸盘原理
真空吸盘是一种通过真空负压来吸附物体的装置。
其工作原理基于物理学中的气压差原理。
真空吸盘通常由一个密封的腔体和一个连接到腔体的真空管组成。
当真空管连接到一个真空源(如真空泵)时,吸盘内部的空气被抽出,形成一个低压区域。
根据气压差原理,吸盘外部的大气压会将物体压向吸盘,从而实现物体的吸附。
在吸附过程中,物体与吸盘之间会形成一个密封的空间,防止外部空气进入吸盘内部。
这使得吸盘能够保持吸附状态,即使在物体移动或承受外部力的情况下也能保持稳定。
真空吸盘的优点包括不需要直接接触物体表面、对物体表面无损伤、能够吸附不同形状和尺寸的物体等。
它们在自动化、搬运、装配等领域得到广泛应用。
需要注意的是,真空吸盘的吸附能力受到多种因素的影响,如吸盘的尺寸、形状、材质以及物体的表面特性等。
在实际应用中,需要根据具体情况选择合适的真空吸盘,并进行合理的设计和使用。
希望以上解释对你有所帮助!如果你对真空吸盘的具体应用或其他方面有更多疑问,欢迎继续提问。

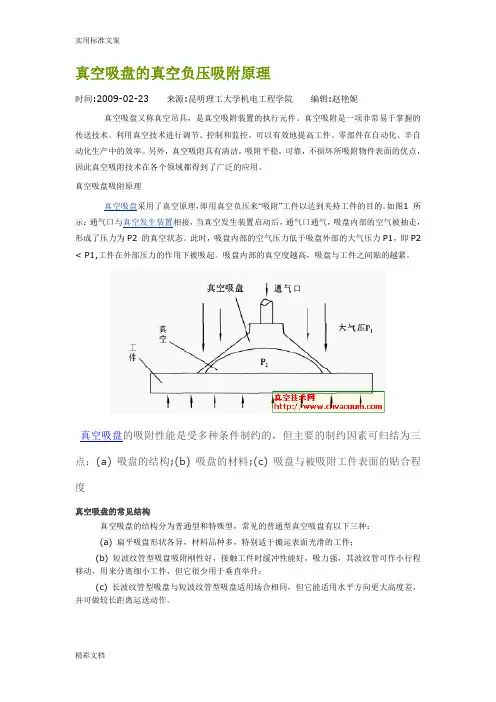

真空吸盘地真空负压吸附原理

真空吸盘的真空负压吸附原理时间:2009-02-23来源:昆明理工大学机电工程学院编辑:赵艳妮真空吸盘又称真空吊具,是真空吸附装置的执行元件。
真空吸附是一项非常易于掌握的传送技术。
利用真空技术进行调节、控制和监控,可以有效地提高工件、零部件在自动化、半自动化生产中的效率。
另外,真空吸附具有清洁,吸附平稳,可靠,不损坏所吸附物件表面的优点,因此真空吸附技术在各个领域都得到了广泛的应用。
真空吸盘吸附原理真空吸盘采用了真空原理,即用真空负压来“吸附”工件以达到夹持工件的目的。
如图1 所示:通气口与真空发生装置相接,当真空发生装置启动后,通气口通气,吸盘内部的空气被抽走,形成了压力为P2 的真空状态。
此时,吸盘内部的空气压力低于吸盘外部的大气压力P1,即P2 < P1,工件在外部压力的作用下被吸起。
吸盘内部的真空度越高,吸盘与工件之间贴的越紧。
真空吸盘的吸附性能是受多种条件制约的,但主要的制约因素可归结为三点:(a) 吸盘的结构;(b) 吸盘的材料;(c) 吸盘与被吸附工件表面的贴合程度真空吸盘的常见结构真空吸盘的结构分为普通型和特殊型,常见的普通型真空吸盘有以下三种:(a) 扁平吸盘形状各异,材料品种多,特别适于搬运表面光滑的工件;(b) 短波纹管型吸盘吸附刚性好,接触工件时缓冲性能好,吸力强,其波纹管可作小行程移动,用来分离细小工件,但它很少用于垂直举升;(c) 长波纹管型吸盘与短波纹管型吸盘适用场合相同,但它能适用水平方向更大高度差,并可做较长距离运送动作。
特殊型真空吸盘是为了满足特殊应用场合而专门设计的,又分为异形吸盘和专用吸盘两种,这些吸盘的结构形状因吸附对象而异,种类繁多。
真空吸盘常用的材料除结构外,吸盘材料也是决定其密封性能的关键因素。
目前市场上的真空吸盘采用的材料有丁腈橡胶、硅橡胶、聚氨酯、氟橡胶等。
由硅橡胶制成的吸盘适于抓住表面较粗糙的制品;由氨酯制成的吸盘则很耐用。
另外,在实际生产中如果要求吸盘具有耐油性,则可以考虑使用聚氨酯、丁腈橡胶或含乙烯基的聚合物等材料来制造吸盘。
真空吸盘工作原理

真空吸盘工作原理真空吸盘原理是一种吸引力,它的原理很容易理解。
一个真空吸盘是一个密封的真空室,它内部真空,不存在空气或任何可以流动的物质。
在真空室内,压力比外面低,因此形成一种真空吸盘引力,叫“真空吸引”。
这种吸引力可以拉动或吸引任何物体,仅仅依靠真空室内的压力差。
真空吸盘的原理和空气的压强有关。
空气是一种流动的气体,它对于真空吸盘的工作原理有一定的贡献。
当真空室内的压强低于外界,外部的空气就会从敞开的边界流入真空室内,把真空室内的空气吸引进外部。
这就是真空吸盘的工作原理,当外界空气压力高于内部空气低时,就会产生真空吸引力,吸引物体放入真空室内。
真空吸盘通常由一个连接到真空室的密封囊构成,囊体向内部真空室压缩,形成真空吸引力。
真空吸盘的优势在于可以吸引很大的物体,这一特性被广泛用于工业物料搬运。
在实际应用中,真空吸盘通常是通过气泵或真空泵来制造真空,以创造真空吸引力。
真空泵可以将真空室内的气体抽出,使真空室内的压强低于外部,形成真空吸引力。
真空泵可以不断抽气,从而提供真空足够大的真空吸盘,实现吸引大量物体。
有时,真空泵可以利用排气口的压力来实现真空,这样可以节省能源。
真空吸盘还可以通过柔性的管道连接不同的真空室,形成多个真空吸引力系统,吸引大量物体。
这种多真空吸引系统可以有效地提高真空吸盘的吸引物体的能力,并且可以节省能源。
真空吸盘的工作原理有利于人们的生产和工作,是工业生产中经常使用的一种重要设备,其在零件搬运、大货物搬运、汽车焊接和平板玻璃贴合方面都有着重要应用。
空吸盘是一种简单而实用的工具,它能够用简单的方法实现物体的搬运和固定。
总之,真空吸盘工作原理是一种利用真空室内和外部压力差来吸引物体的技术,它可以有效地实现大量物体的搬运,并且可以节省能源,是工业生产的一种重要设备。
真空吸盘的设计及应用

真空吸盘的设计及应用真空吸盘是一种利用负压原理来吸附物体的装置,其设计与应用非常广泛。
下面我将从真空吸盘的原理、设计要点以及应用领域等方面进行详细介绍。
一、真空吸盘的原理真空吸盘的工作原理主要是利用负压吸附物体。
当真空泵将容器内的气体排除后,容器内的压力降低,形成负压。
此时将真空吸盘贴于物体表面,通过负压吸附物体,使吸盘与物体之间产生密封,从而使物体被固定在吸盘上。
二、真空吸盘的设计要点1. 吸盘尺寸:吸盘的尺寸需要根据被吸物体的大小进行合理设计。
如果吸盘太大,对于小型物体会缺乏灵活性,反之如果吸盘太小,对于大型物体可能无法完成吸附。
因此,在设计吸盘尺寸时,需要综合考虑被吸物体的大小和形状。
2. 材质选择:吸盘通常由橡胶、硅胶等柔软材料制成,具有良好的密封性和耐磨性。
在特殊场合,如高温、化学腐蚀等环境下使用,可以选择耐高温或耐酸碱的特殊材质来制作吸盘。
3. 吸盘形状:吸盘的形状可以根据需求进行设计。
常见的吸盘形状有圆形、方形、椭圆形等。
圆形吸盘适用于平整的物体表面,而方形或椭圆形吸盘适用于不规则形状的物体。
4. 吸力调节:真空吸盘的吸力大小通常可以通过调整真空泵的负压大小来实现。
根据被吸物体的重量和吸附要求,可以适当调整吸力大小,以确保吸盘能够牢固地吸附物体。
三、真空吸盘的应用领域真空吸盘广泛应用于工业生产中的自动化生产线和机器人系统中。
主要应用领域包括:1. 自动化机械加工:在各种自动化机械加工中,真空吸盘能够稳固地吸附物体,提高生产效率。
例如,吸附金属板材、玻璃、陶瓷等物体,进行剪切、磨削、打磨等加工操作。
2. 包装与搬运:在包装行业,真空吸盘可以用于抓取和搬运各种形状和重量的物体,如纸箱、瓶罐等。
通过吸盘的稳定吸附作用,可以确保被搬运物体的安全性和稳定性。
3. 电子产品制造:在电子产品制造过程中,真空吸盘广泛应用于印刷电路板(PCB)的搬运和组装工作。
通过吸附PCB,可以提高组装的自动化程度和效率,同时避免对PCB的损坏。
真空吸盘吊具原理

真空吸盘吊具原理一、引言随着工业的发展,物流运输和生产线上的搬运工作变得越来越重要。
为了提高搬运效率和保证工人的安全,各种吊具被广泛应用于各行各业。
其中,真空吸盘吊具以其独特的原理和优势,成为了许多行业的首选。
二、真空吸盘的原理真空吸盘吊具是利用真空原理将物体牢固地吸附在吸盘上,从而实现物体的搬运和悬挂。
其原理如下:1. 真空源产生负压:真空吸盘吊具通过连接真空源,将真空源产生的负压传输到吸盘上。
真空源可以是真空泵、真空发生器等设备。
2. 真空吸盘负压吸附物体:当真空源产生的负压传输到吸盘上时,吸盘上的空气被抽出,形成真空环境。
在这个真空环境中,吸盘与物体表面之间的压力差会产生吸附力,将物体紧密地吸附在吸盘上。
3. 物体悬挂和搬运:通过调整真空源的负压大小和吸盘的数量和布局,可以实现对不同大小、重量的物体的悬挂和搬运。
真空吸盘吊具的设计和制造考虑到了各种因素,如吸盘的材质、形状和大小,以及吸盘与物体之间的密封性等,以确保吸附力的稳定和可靠性。
三、真空吸盘吊具的优势真空吸盘吊具相比传统的搬运工具具有许多优势,主要体现在以下几个方面:1. 安全性:真空吸盘吊具采用真空吸附原理,无需使用钩子、绳索等物理连接,避免了传统吊具在搬运过程中的滑脱、断裂等安全隐患。
2. 适应性:真空吸盘吊具可以根据不同的物体形状和表面材质进行调整,适用于各种不规则形状、粗糙或光滑的物体。
同时,吸盘的数量和布局也可以根据需要进行调整,以适应不同重量和尺寸的物体。
3. 操作简便:真空吸盘吊具操作简单,只需通过控制真空源的开关来实现吸附和释放。
操作人员无需过多的力气和技巧,就可以完成搬运工作。
4. 高效率:真空吸盘吊具可以实现快速、连续的搬运,大大提高了工作效率。
同时,吸盘的吸附力可以根据需要进行调整,将物体固定在吸盘上,避免了物体在搬运过程中的晃动和倾斜。
5. 经济节能:真空吸盘吊具采用真空源产生负压,相比传统的液压或机械吊具,更加节能环保。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
什么叫真空吸盘?
真空吸盘又称真空吊具一般来说,利用真空吸盘抓取制品是最廉价的一种方法。
真空吸盘品种多样,橡胶制成的吸盘可在高温下进行操作,由硅橡胶制成的吸盘非常适于抓住表面粗糙的制品;由聚氨酯制成的吸盘则很耐用。
另外,在实际生产中,如果要求吸盘具有耐油性,则可以考虑使用聚氨酯、丁腈橡胶或含乙烯基的聚合物等材料来制造吸盘。
通常,为避免制品的表面被划伤,最好选择由丁腈橡胶或硅橡胶制成的带有波纹管的吸盘.
在EOAT使用真空吸盘(不带夹钳)的情况下,需要注意的是,机械手的移动速度不能太高,否则会在吸盘上产生一个切力,使制品在快速扭转的过程中很容易掉下来。
在有些情况下,可以使用一个夹钳来保证制品的安全运送。
考虑到可能会出现制品粘附在模具上的情况,通常可以安装一个气钳来解决这一问题。
当制品表面积太小或者制品太重而无法使用真空吸盘时,同样可以通过使用夹钳来解决这个问题。
如果制品对外观要求很严格,那么被夹住的部位就不能是外表面。
为解决这一问题,可以安装一个传感电路。
在确认夹钳或者吸盘抓稳了制品以后,传感器就会给机械手传送一个信号,使其能进行下一步的操作。
在机械手的运动能力有限、需要人工扭一下或者翘一下才能使制品脱模或把制品和EOAT移出成型区的,情况下可以添置一个能够独自移动EOAT而不依于机械手操作的特殊汽缸,从而使这一问题得到改善。
用于模内贴标的末端工具可以完成三个动作:在有限的空间里,EOAT先拾取并插入商标,然后将商标固定在模具中。
与静态贴标装置相比,这个操作可以减少该装置的尺寸。
EOAT的最后一个动作是将贴有商标的塑料瓶从模具中取出。
通常,在注塑汽车制件时,对于具有A级表面制品的操作要格外小心。
为了避免在其表面产生划痕,必须绝对禁止使用真空吸盘。
此时,可以考虑在EOAT上安装一个由缩醛制成的夹钳,就可有效地避免划伤制品的表面。
那么,如何将EOAT用于复杂的加工成型过程呢?为了说明这个问题,我们例举一个用尼龙和橡胶进行重叠注塑成型的例子。
在这个例子中,利用一个多功能的机械手臂末端工具(EOAT)把操作工人手边
真空吸盘的选择标准
·计算和确定各项相关的物理参数
摩擦系数
吸力的计算
吸盘直径
吸气
·真空吸盘的形状
真空吸盘有三种基本形状:
扁平吸盘
波纹吸盘
具有特殊工作原理的吸盘
·正确选择吸盘的材质
使用条件和工作环境是选择吸盘材料的重要因素,例如:对食品行业来说,吸盘的材质应耐磨,耐油及稳定性好。
吸盘材质表和材料选择助手
技术参数说明
吸盘直径计算实例
吸盘形状和类型的说明
为什么真空吸盘能吸附在工件上?
真空吸盘(或真空夹具)能吸附在工件上的原因是由于环境压力(大气压力)大于吸盘与工件之间的压力。
将吸盘与真空发生装置连接,吸盘内部空间的空气被抽去,当吸盘接触到工件时,大气和吸盘之间形成了密封,吸气大小与大气压和吸盘内部空间的压力差成正比。
