中考物理复习专题--动态电路分析题(有答案)
2013年中考物理复习专题—动态电路分析题1．（2012•东营）如图所示的电路，电源电压不变，开关S 1保持闭合状态，当开关S 2由断开状态到闭合状态时，示数增大的电表是（ ）A ．电流表A 1和电压表V 1 B ．电流表A 1和电压表V 2 C ．电流表A 2和电压表V 1 D ．电流表A 2和电压表V 22．（2012•丹东）如图所示电路，电源电压为3V 且保持不变，R 1的阻值为10Ω，R 2的阻值为20Ω，下列选项正确的是（ ）A ．S 1、S 2都断开，电流表无示数，电压表示数为3V B ．只闭合S 1，电流表示数为0.15A ，电压表无示数 C ．只闭合S 2，电流表示数为0.3A ，电压表示数为3V D ．S 1、S 2都闭合，电流表示数为0.1A ，电压表示数为2V3．（2012•达州）如图所示，电源电压保持不变．闭合开关S ，当滑动变阻器的滑片P 向右移4．（2012•赤峰）如图所示电路，电源电压恒定不变，闭合开关S ，当滑动变阻器的滑片P 向右移动时，关于电流表A 1和电压表V 1的示数变化叙述正确的是（ ）A ．A 1表示数变大，V 1表示数变大 B ．A 1表示数变大、V 1表示数变小 C ．A 1表示数变小、V 1表示数变小D ．A 1表示数变小、V 1表示数变大．C D ．6．（2011•遵义）如图所示，电源电压恒定，当S 接a 时，电流表A 1与A 2的示数之比为3：5；当S 接b 时，电流表A 1与A 2的示数之比为2：3，则R 2与R 3的电阻之比为（ ）A ．9：10B ．4：3C ．3：4D ．5：27．（2011•株洲）光敏电阻的阻值随着光照的强弱而改变．“光强”是表示光的强弱程度的物理量，照射光越强，光强越大，光强符号用E 表示，国际单位为坎德拉（cd ）．实验测得光敏电阻的阻值R 与光强E 间的关系如图所示，由图可知（ ）A ．光敏电阻的阻值随光强的增强而变大B ．光敏电阻的阻值随光强的增强而变小C ．光敏电阻的阻值随光强的增强先变大后变小D ．光敏电阻的阻值随光强的增强先变小后变大8．（2011•株洲）小朱在测量一电阻的阻值时，用相同的器材设计了两个电路，电路图如图所示．若把滑动变阻器的滑片从最左端移到最右端（电压表、电流表均未超过量程），下列说法正确的是（ ）A ．甲图的电压表示数变化范围大 B ．乙图的电压表示数变化范围大 C ．甲图的电流9．（2011•营口）如图，只闭合开关S 1，灯L 1、L 2都发光；再闭合开关S 2，下列说法正确的是（ ）A ．灯L 1变暗B ．灯L 2变暗C ．电流表示数变大D ．电路的总功率变小10．（2011•雅安）在探究“电压一定时，电流与电阻关系”的实验中，电路如图所示．先在 A 、B 间接入5Ω的定值电阻R ，移动滑片P ，使电压表示数为2V ，读出电流表示数．接着取下5Ω的电阻换上10Ω定值电阻，不进行其它操作就闭合开关．此时电压表示数及应进行的操作是（ ）A ．电压表示数大于2V ，应将滑片P 向左滑 B ．电压表示数大于2V ，应将滑片P 向右滑 C ．电压表示数小于2V ，应将滑片P 向左滑 D ．电压表示数小于2V ，应将滑片P 向右滑11．（2011•潍坊）小华家住农村，为了安装简要自来水系统，他在所居住的二层楼顶上安装了一个较大塑料蓄水罐．为了防止水泵向罐中注水时溢出，小明根据所学物理知识自制了一个水位自动报警器，如图所示．长方形绝缘容器A 固定在储水罐上部，内部左右两面插有竖直薄金属板，并与电路连接，底部有一小孔与罐水相通，小孔距储水罐底部1.6m ．注水时，闭合开关S ，当罐中水进入容器A后，电铃会自动响起，及时提醒中断注水（ρ水=1.0×103kg/m 3，g=10N/kg ）．则（ ）A ．水没有进入容器A 之前，电路没有接通，电铃不响B ．水进入容器A 后，水位越高，两金属板间水的电阻越小 C ．水进入容器A 后，水位越高，电路中的电流越小 D ．水刚进入小孔时，罐底受到水的压强为1.6×103Pa12．（2011•泉州）如图所示的电路，电源电压不变，当开关S 1、S 2都闭合，电流表的示数为0.5A ，电压表的示数12V ；断开电路后，将电压表、电流表的位置互换，S 1断开、S 2闭合，电流表的0.3A ．则（ ）A ．R 1=16Ω B ．R 1=40Ω C ．R 2=16Ω D ．R 2=24Ω13．（2011•青海）如图所示，当开关S 断开和闭合时，电流表示数之比是1：4，则电阻R 1和R 2之比是（ ）A ．1：4 B ．4：1 C ．1：3 D ．2：314．（2011•莆田）将粗细均匀的电阻丝围成闭合的等边三角形abc ，如图所示，分别将a 、b 和a 、c 两端接在同一电源上，则两次通过ab 的电流大小之比是（ ）A ．1：1B ．2：1C ．1：2D ．2：315．（2011•南京）在探究电路的电压规律实验时用了下图中的某个电路，已知R 1=R 2＜R 3，电压表V 1、V 2和V 3的． ． D16．（2011•南昌）如图所示，滑动变阻器的滑片P 在中点时，连入电路中的阻值为R ，只闭合S 1时，R 两端电压与R 1两端电压之比为1：2，只闭合S 2时，R 两端电压与R 2两端电压之比为1：4，当滑片P 移动到b 端，则（ ）A ．只闭合S 1时，滑动变阻器两端电压与R 1两端电压之1：1B ．只闭合S 2时，滑动变阻器两端电压与R 2两端电压之1：1 C ．当S 1、S 2闭合时，通过R 1与R 2的电流之比是1：2 D ．当S 1、S 2闭合时，通过R 1与R 2的电流之比是1：117．（2011•衡阳）有两个电阻，其中R 1=10Ω，R 2=15Ω，将它们并联后的总电阻是（ ）A ．25ΩB ．5ΩC ．6ΩD ．12Ω18．（2011•合川区）在右图所示的电路中，电源两端电压为6V 并保持不变，定值电阻R 1的阻值为10Ω，滑动变阻器R 2的最大阻值为50Ω．当开关S 闭合，滑动变阻器的滑片P 由b端移到a 端的过程中，下列说法中正确的是（ ）A ．电压表的示数变化范围为1V ～6VB ．电流表的示数变化范围为0.2A ～0.6AC ．电压表的示数变大，电流表的示数变小D ．电流表和电压表的示数都不变19．（2011•桂林）如图所示电路，电源电压保持不变，当闭合开关S ，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U ﹣I ”关系图象如图所示．则下列判断正确的是（ ）A ．电源电压为10V B ．定值电阻R 1的阻值为20Ω C ．滑动变阻器R 2的阻值变化范围为0～10Ω D ．变阻器滑片在中点时，电流表示数为0.3A20．（2011•贵港）如图所示，设电源电压保持不变，R 1=10Ω．当闭合开关S 滑动变阻器的滑片P 在中点c 时，电流表的示数为0.3A ，移动滑动变阻器的滑片P 至最右端b 时，电流表的示数为0.2A ．则电源电压U 和滑动变阻器R 2的最大阻值分别为（ ）A ．6V 20Ω B ．5V 25Ω C ．6V 30Ω D ．5V 15Ω21．（2011•成都）右图所示是小明设计的一个简易电子身高测量仪的示意图．其中，电源电压恒为6V ，保护电阻R 0=20Ω；R 是一只固定着的、竖直放置的硬电阻棒、总长为40cm ，其接入电路的电阻与接入电路的棒长成正比；金属杆cd 和MP （右端P 是滑片）与电路接触良好，电阻不计．小明用该测量仪对小聪、小英和小亮的身高进行了测量，其数据见下表．若已知小英测量时，滑片恰在电阻棒ab 的中点位置，则根据题中提供的信息可知（ ）A ．电阻棒的总电阻是40ΩB ．小聪的身高是1.7m ，小亮的身高是1.5mC ．小聪的身高是1.5m ，小亮的身高是1.7m D ．从理论上分析，该测量仪的身高测量范围是1.2～1.8m22．（2011•北京）如图所示电路，电源两端电压保持不变．闭合开关S ，当滑动变阻器的滑片P 向右滑动时，下列判断正确的是（ ）A ．电压表V 1示数变小，电压表V 2示数变大，电流表示数变小 B ．电压表V 1示数变大，电压表V 2示数变小，电流表示数变小 C ．电压表V 1示数变小，电压表V 2示数变小，电流表示数变小 D ．电压表V 1示数变大，电压表V 2示数变大，电流表示数变大23．（2010•株洲）如图所示的电路中，电源电压保持不变，R1为定值电阻，在滑动变阻器的滑片P从最右端移到中间某个位置时，电压表V1、V2的示数分别为U1、U2，电流表A的示数为I，滑动变阻器连入电路中的电阻为R2，三个电表的示数分别变化了△U1、△U2、△I．在以下四个表达式中，不正确的是（）．C D．24．（2010•义乌市）如图所示，MN间电压恒定，R1为定值电阻，滑动变阻器R2的最大阻值为20欧．当滑动变阻器滑片P处于a端时，电流表示数为0.25安；当滑片P处于ab中点时，电流表示数为0.40安，则MN间的电压是（）A．6伏B．5伏C．4伏D．3伏25．（2010•芜湖）如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中（）A．电流表A示数变大，电压表V2示数变小B．电流表A示数变大，电压表V1示数变小C．电压表V1示数变小，电压表V2示数变大D．电压表V1示数不变，电压表V2示数变大26．（2010•南京）如如图所示电路中，电源电压恒定．断开S1、S3，闭合S2，两电表均有示数；再断开S2，闭合S1、S3，此时两电表的示数与前者相比（）A．两表示数均变大B．两表示数均变小C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变大27．（2010•南京）如图所示，电源电压恒定．闭合开关S1、S2，电压表示数为9V，电流表示数为1.5A；断开开关S2，电压表示数为6V．则R l和R2的阻值分别是（）A．6Ω，2ΩB．6Ω，3ΩC．4Ω，2ΩD．4Ω，3Ω28．（2010•南充）在研究“一定电压下，电流与电阻的关系”时，电路如图所示．电源电压恒为3V，滑动变阻器上标有“15Ω 1A”字样．在a、b间先后接入不同阻值的定值电阻，移动滑片P，使电压表示数为1.5V，读出电流表的示数．当20Ω的电阻接入a、b间时，电压表示数始终无法达到1.5V，其原因可能是（）A．滑动变阻器阻值太小B．电源电压3V太高C．20Ω的阻值太小D．控制的电压1.5V太高29．（2010•南昌）如图所示，开关S1闭合，当S2由1掷到2，电流表和电压表的示数变化情况是（）A．电流表示数变小，电压表示数变大B．电流表示数变小，电压表示数不变C．电流表示数变大，电压表示数不变D．电流表示数不变，电压表示数变小30．（2010•乐山）某电流表刻度盘上除零刻度和最大刻度“3A”能辨认外，其他刻度都已模糊不清，只知道指针从零刻度到最大刻度之间转过的角度是120°．现将一只电阻R1与这只电流表串联后接在电源两端（电源电压恒定），电流表指针偏转的角度是96°；若在电路中再串联一只R2=3Ω的电阻，电流表指针偏转的角度是64°．则R1的阻值是（）A．2ΩB．4.5ΩC．6ΩD．18参考答案：1B 2A 3C 4D 5ABC 6C 7B 8B 9AC 10B 11AB 12C 13C 14B 15B 16A 17C 18A 19D 20A 21AC 22B 23D 24D 25A 26A 27B 28A 29B 30C。
经典初中物理中考动态电路分析题 (含详细答案)
阻随有害尾气浓度β变化的曲线，电源电压恒定不变，R 为气做电阻，L 为指示灯。当有害尾 气浓度β增大时（ ） A．电压表的示数减小，指示灯亮度增大 B．电压表的示数增大，指示灯亮度増大 C．电压表的示数减小，指示灯亮度减小 D．电压表的示数增大，指示灯亮度减小 如图所示电路中， 电源电压不変。 闭合开关后， 当滑片 P 在某一端点时， 电流表示数为 0． 19． 3A， 小灯泡消耗的功率为 0．9W；当滑片 P 移至中点时，电压表示数变化了 2V，此时小灯泡恰好 正常发光，且消耗的功率为 2W。下列说法正确的是（ ） A．小灯泡正常发光时的电阻为 10Ω B．滑动变阻器的最大阻值为 20Ω C．电源电压为 8V D．滑片 P 在最右端时，滑动变阻器消耗的功率为 3．2W 20．如图所示电路中，电源电压恒为 4．5V 灯泡 L 标有“4．5V 2．25W”字样（不计温度 对灯丝电阻的影响） ，滑动变阻器 R 最大阻值为 50Ω，电压表量程为“0～3V＂，电流表量程 为“0～0．6A＂。在电路安全的情况下，下列说法正确的是（ ） A．将滑片 P 移到 R 的最左端，闭合开关 S、S1，电压表读数超过量程 B．灯泡 L 正常发光时的电阻值为 7．5Ω C．只闭合开关 S，该电路的最大功率是 2．7W D．只闭合开关 S，滑动变阻器的取值范围是 0～18Ω
动态电路分析答案 1、D【解析】本题考查动态电路的分析、欧姆定律、串联电路中电流与电压的规律、电功率 的计算。由图甲可知 R1 和 R2 串联，由图乙知，被检者的酒精气体浓度越高，气敏电阻的阻值 越小，电路中的电流越大，电流表的示数越大，A 错误；当电流表的示数为 0．12A 时，电路 中的总电阻 R总
1．酒驾易造成交通事故，利用酒精测试仪可以检测司机是否酒驾，其电路原理如图甲所示。 ，它的电阻值与它接触到的酒精气体浓度的关系如图乙所示，R2 为定值电 R1 为“气敏传感器” 阻，阻值为 60Ω，电源电压恒为 12V。若酒精气体浓度≥0．2mg／mL 时，则判定被检者为酒 驾。以下说法正确的是（ ） A．被检者的酒精气体浓度越高，电流表示数越小 B．电流表的示数为 0．12A 时，判定被检者为酒驾 C．电压表示数为 3V 时，R2 消耗的电功率是 0．45W D．被检者酒精气体浓度为 0．2mg／mL 时，电压表的示数是 4V “创新”小组的 2．甲醛对人体危害非常严重，因此装修房屋时检测甲醛污染指数非常重要。 同学们设计了甲醛监测设备，原理如图甲所示。电源电压恒为 3V，R0 为 10Ω的定值电阻，R 为可以感知甲醛污染指数的可变电阻，其阻值随污染指数变化的情况如图乙所示。用电压表 示数反映污染指数，污染指数在 50 以下为轻度污染，50～100 之间为中度污染，100 以上为 重度污染，以下分析正确的是（ ） A．污染指数越小，电压表示数越大 B．电压表示数为 1V 时，属于重度污染 C．污染指数越大，电路中消耗的总功率越小 D．污染指数为 50 时，电压表的示数为 2．5V 3．如图为一种握力计和它的工作原理示意图。电源电压恒定不变，握力显示表是由电流表改 装而成，定值电阻 R2 起保护电路作用，其电阻值为 5Ω，弹簧一端的滑片 P 在电阻 R1 的最上 端时不施加力， 移动到最下端时施加的力最大 （弹的电阻不计） 。 该握力计测量范围为 0～300N， 电路中电流变化范围 0．1～0．6A．则下列判断正确的是（ ） A．握力 300N 时电路中电流为 0．6A B．握力计工作电路的电源电压为 3V C．R1 连入电路阻值变化范围 0～30Ω D．R2 消耗的最小功率为 0．5W 4．如图所示，当电键 S 闭合后，滑动变阻器滑片 P 向右 滑动时（ ） A．灯变暗，额定功率不变，电流表读数变大 B．灯变亮，额定功率变大，电流表读数变大 C．灯亮度不变，额定功率不变，电流表读数变大 D．灯亮度不变，额定功率不变，电流表读数变小 5．在如图所示的电路中，电源电压和灯泡电阻都保 持不变，当滑动变阻器 R 的滑片 P 由右向左移动到 如图所示位置时，下列判断中正确的是（ ）
中考物理《动态电路》专题训练(附带答案)
中考物理《动态电路》专题训练（附带答案）类型一变阻器型动态电路1.如图所示的电路中，电源电压不变，闭合开关S，当滑动变阻器的滑片向右滑动时，灯泡L1和L2的亮度的变化是（）A．L1、L2都变亮B．L1、L2都变暗C．L1变亮，L2变暗D．L1变亮，L2的亮度不变2.在如图所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片向右移动时，电表示数保持不变的是（）A．A1和V B．A和V C．只有V D．只有A13.如图所示的电路中，电源两端电压保持不变，R1为定值电阻。
开关S闭合后，在滑动变阻器R2的滑片P 向右移动的过程中，下列说法正确的是（）A．电压表V1的示数变大B．电流表A的示数变大C．电压表V2的示数变大D．电路消耗的总功率变大4.如图所示电路中电源电压不变，灯L标有“2.5V 1.25W”字样（假设灯丝电阻不变），电流表量程为“0～0.6A”，电压表量程为“0～3V”，滑动变阻器规格为“10Ω 1A”。
闭合开关S，移动变阻器的滑片，当灯泡正常发光时电压表的示数为2V。
在不损坏电路元件的情况下，下列说法中正确的是（）A．电源电压为4.5VB．该电路的最大功率是2.7WC．当电流表示数为0.4A时，滑动变阻器消耗的电功率为1WD．滑动变阻器允许连入电路的阻值范围为4～10Ω5.如图1所示电路，电源电压保持不变。
闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，R1、R2的U﹣I关系图象如图2所示，则下列判断正确的是（）A．图线甲是电阻R1的“U﹣I”关系图象B．滑动变阻器R2的最大阻值为49ΩC．电阻R1的最大功率为14.4WD．同一时刻，电阻R1的功率始终大于R2的功率6.如图，电源电压不变，滑动变阻器滑片P从最左端滑到最右端，电压表示数变化了4V，定值电阻R的电功率变化范围为1.6﹣3.6W，则滑片P在最左端时的电流与在最右端时的电流之比为，滑动变阻器的最大阻值为Ω。
7.如图所示，将规格相同的小灯泡按照甲、乙两种连接方式接入电压均为U且保持不变的电路中，通过分别调节滑动变阻器R1和R2使所有灯泡均正常发光。
经典初中物理中考动态电路分析题 (含详细答案)
14．如图甲所示，电源电压为 9V 不变，滑动变阻器的最大阻值为 100Ω，电流在 0．1～0．4A 之间时电子元件均能正常工作。若通过此电子元件的电流与其两端电压的关系如图乙所示， 则下列判断正确的是（ ）
A．为使电子元件处于正常工作状态，滑动变阻器的阻值范围应控制在 12.5~70Ω B．电子元件处于正常工作状态时，电路消耗的最小功率为 3．6W C．当 P 在中点时，电子元件与滑动变阻器的电压之比为 1：1 D．电子元件工作时，电阻保持不变 15．如图所示的电路中，电源两端的电压保持持不变，R2 为定值电阻。闭合开关 S，在滑动变 阻器的滑片 P 向右滑动的过程中，关于电压表和电流表的示数变化，下列四个选项中，判断 正确的是（ ） A．电压表、电流表示数均变大 B．电压表、电流表示数均变小 C．电压表示数变大，电流表示数变小 D．电压表示数变小，电流表示数变大 16．如图甲所示，电源电压恒为 6V，R 为热敏电阻，其阻值随温度変化如图乙所示，R0 是阻 值为 10Ω的定值电阻，闭合开关 S。通过分析，下列说法错误的是（ ） A．图甲中的 R0 有保护电路的作用 B．温度升高时，电压表的示数会变小 C．温度为 40℃时，电流表的示数为 0．2A D．温度降低时，电压表与电流表示数的比值变小 ， 17．如图甲所示，粗细均匀的电阻丝 AB 通过滑片连入电路（电阻丝的阻值不随温度变化） 小灯泡的额定电压为 6V。闭合开关 S 后，滑片 P 从最左端 A 滑到最右端 B 的过程中，小灯泡 的 I--U 图象关系如图乙所示。则下列计算结果正确的是（ ） A．电源电压为 9V B．小灯泡的额定功率为 3W C．电阻丝 AB 的最大阻值为 6Ω D．滑片 P 在 A、B 两端时小灯泡的电功率之比为 1：8 18．如图甲是某科技小组利用气敏电阻设计的汽车有害尾气排放检测电路，如图乙是气数电
初中动态电路分析试题及答案
初中动态电路分析试题及答案一、选择题1. 在串联电路中，当电阻R1增大时，电路中的总电阻会如何变化？A. 减小B. 增大C. 不变D. 不确定答案：B2. 并联电路中，如果其中一个电阻R2断路，整个电路的状态将如何？A. 断路B. 短路C. 正常工作D. 部分电路断路答案：A3. 欧姆定律中，电流I与电压U和电阻R的关系是：A. I = U/RB. I = R/UC. U = I/RD. U = IR答案：A二、填空题4. 在一个并联电路中，如果电阻R1和电阻R2的阻值分别为10Ω和20Ω，那么电路的总电阻R总为______Ω。
答案：6.67Ω5. 根据焦耳定律，电阻R中的电热Q与电流I的平方、电阻R以及通电时间t的关系是Q = ______。
答案：I^2Rt三、计算题6. 一个串联电路中，电阻R1为20Ω，电阻R2为30Ω，电源电压为12V。
求电路中的电流I。
解：根据欧姆定律，I = U/(R1 + R2) = 12V / (20Ω + 30Ω) =0.24A答案：0.24A7. 一个并联电路中，电阻R1为10Ω，电阻R2为15Ω，电路总电流为3A。
求通过电阻R1的电流I1。
解：根据并联电路电流分配规律，I1 = I * (R2 / (R1 + R2)) = 3A* (15Ω / (10Ω + 15Ω)) = 1.5A答案：1.5A四、实验题8. 实验中，用伏安法测量一个未知电阻Rx的阻值。
已知电源电压为6V，电流表读数为0.5A，电压表与Rx并联，读数为4V。
求Rx的阻值。
解：根据欧姆定律，Rx = Ux / I = 4V / 0.5A = 8Ω答案：8Ω9. 在一个实验中，测量一个定值电阻R的阻值。
实验中，改变电源电压，记录下不同电压下的电流值，并绘制成U-I图。
如果U-I图是一条直线，说明电阻R的阻值______。
答案：不变五、简答题10. 为什么在并联电路中，各支路的电压相等？答：在并联电路中，各支路的电压相等是因为并联电路中各支路的两端都直接连接在电源的两极上，因此各支路两端的电势差相等，即电压相等。
2023年中考物理专项复习：动态电路分析
2023年中考物理专项复习：动态电路分析一、选择题1.如图所示的电路中，电源两端电压保持不变，当开关S闭合时，如果将滑动变阻器的滑片P向左滑动，下列说法中正确的是（）A．电压表的示数变大，电流表示数变大B．电压表的示数变小，电流表示数变大C．电压表的示数变大，电流表示数变小D．电压表的示数变小，电流表示数变小2.如图所示，电源电压保持不变，闭合开关S，将滑动变阻滑片P向右移动，下列说法中正确的是（）A．电路消耗的总电功率变大B．电压表与电流表的示数之比变小C．电流表的示数变大，电压表的示数变小D．电流表的示数变小，电压表的示数不变3.如图所示，电源电压不变，R1是定值电阻，R2是滑动变阻器．当闭合开关，滑片P向右滑动时，下列说法错误的是( )A．V1示数变化量等于V2示数变化量B．V1示数变化量小于V2示数变化量C．V1示数与A示数的比值不变D．V2示数与A示数的比值变大4.在一次物理实验中，小于同学连接了如图所示的电路，电磁铁的B端有一个可自由转动的小磁针，闭合开关后，下列说法错误的是( )A．电磁铁的A端为N极B．小磁针静止时，N极水平指向左C．利用这一现象所揭示的原理可制成的设备是发电机D．当滑动变阻器滑动片P向右端移动，电磁铁磁性增强5.疫情期间，公共场所一般都用手持式电子测温仪测量体温。
如图甲是某款电子测温仪，图乙是它内部的原理电路图，其中电源电压保持不变，定值电阻R0为保护电阻。
R是热敏电阻，用于靠近人体测温，当被测者体温较高时，显示仪D的示数也会变大。
正常条件下关于此测温仪，下列分析正确的是（）A．显示仪是由电流表改装成的B．热敏电阻R的阻值随着温度的升高而增大C．被测者体温越高，R消耗的电功率越小D．被测者体温越高，电路的总电功率越大6.如图所示，在竖直放置的电磁铁上方用弹簧悬挂条形磁体，开关闭合后，当滑片P从a端向b端滑动过程中，始终保证条形磁体未接触电磁铁，弹簧的形变为弹性形变，灯泡处于发光状态，下列说法正确的是（）A．电流表示数变大，灯泡变亮，弹簧长度变长B．电流表示数变大，灯泡变亮，弹簧长度变短C．电流表示数变小，灯泡变暗，弹簧长度变长D．电流表示数变小，灯泡变暗，弹簧长度变短7.如图甲是非接触式红外线测温枪，图乙是它的工作原理图。

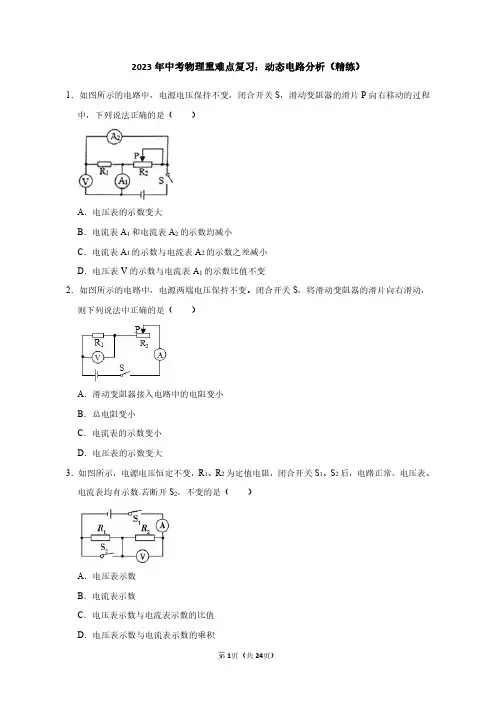

2023年中考物理重难点复习：动态电路分析(附答案解析)
2023年中考物理重难点复习：动态电路分析（精练）
1．如图所示的电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片P向右移动的过程
）
中，下列说法正确的是（
A．电压表的示数变大
B．电流表A1和电流表A2的示数均减小
C．电流表A1的示数与电流表A2的示数之差减小
D．电压表V的示数与电流表A1的示数比值不变
2．如图所示的电路中，电源两端电压保持不变。
闭合开关S，将滑动变阻器的滑片向右滑动，
）
则下列说法中正确的是（
A．滑动变阻器接入电路中的电阻变小
B．总电阻变小
C．电流表的示数变小
D．电压表的示数变大
3．如图所示，电源电压恒定不变，R1、R2为定值电阻，闭合开关S1、S2后，电路正常，电压表、
）
电流表均有示数.若断开S2，不变的是（
A．电压表示数
B．电流表示数
C．电压表示数与电流表示数的比值
D．电压表示数与电流表示数的乘积
第1页（共24页）。
中考物理总复习《动态电路分析》专项测试题(附带答案)
中考物理总复习《动态电路分析》专项测试题(附带答案)学校:___________班级：___________姓名：___________考号：___________类型1滑动变阻器滑片移动引起的动态电路分析1.如图所示电路中，电源电压不变，R为滑动变阻器，L为小灯泡(假设灯丝电阻不变)．闭合开关S，滑动变阻器的滑片P从b端向a端滑动的过程中()第1题图A. 电流表示数减小，小灯泡变暗B. 电压表示数增大，小灯泡变亮C. 电压表示数与电流表示数的比值减小，小灯泡变亮D. 电压表示数与电流表示数的比值不变，小灯泡变亮2.在如图所示的电路中，电源的电压保持不变，R1为定值电阻．开关S闭合后，将滑动变阻器R2的滑动触头向右移动时，下列说法正确的是()第2题图A. 电压表的示数减小B. 电流表的示数减小C. 电流表的示数减小D. 滑动变阻器R2消耗的电功率变大3.如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，下列判断正确的是()第3题图A. 电流表示数变小，电压表示数变小B. 电流表示数变大，电压表示数变小C. 电流表示数变大，小灯泡亮度变亮D. 电流表示数变大，小灯泡亮度变暗4.如图所示，电源电压恒定不变，闭合开关S，当滑片P从变阻器的a点向b点移动的过程中，下列关于电流表和电压表示数变化的说法正确的是()第4题图A. 电流表示数变小，电压表示数变大B. 电流表示数变小，电压表示数不变C. 电流表示数变大，电压表示数变小D. 电流表示数变大，电压表示数不变5.在如图所示的电路中，电源电压保持不变．当闭合开关S，滑动变阻器R2的滑片P向右移动时，下列说法中正确的是()第5题图A. 电流表示数减小，电压表示数增大B. 电流表示数减小，电压表示数不变C. 电路总电阻减小，电路总功率增大D. 电流表示数不变，电压表示数不变6.某创客小组自制肺活量比较装置，人吸气时，相当于向内吹气，气球胀大，隔板向上运动，下列说法正确的是()第6题图A. 总电阻变大B. 示数变大C. 示数变大D. 电路总功率变小7.如图所示的电路中，电源电压不变，R1、R2是定值电阻，闭合开关S，将滑动变阻器的滑片P从最左端向右移动的过程(保证各元件安全)，下列分析正确的是()A. 电流表示数变大，电流表示数不变B. 电流表示数变小，电压表示数不变C. 电压表示数与电流表示数的乘积不变D. 电压表示数与电流表示数的比值变小第7题图8.如图所示，电源电压保持不变，闭合开关后，当滑动变阻器的滑片P向右移动时，下列说法正确的是()第8题图A. 电流表示数变小，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数与电流表示数的比值不变D. 电压表示数与电流表示数的比值不变9. (多选)在如图所示的电路中，电源电压恒定不变，闭合开关S，保证电路安全前提下，将滑动变阻器的滑片P向左滑动，下列说法正确的是()第9题图A. 电流表示数将变大，电压表的示数将变大、电压表的示数将变大B. 灯L的实际功率将变大C. 电压表和电压表的差值将变大D. 电压表和电流表示数的比值将变小10.如图所示的电路中，电源电压不变，R为滑动变阻器，闭合开关S后，在滑片P向右移动的过程中，灯泡的亮度________(选填“变亮”“变暗”或“不变”)，电压表的示数________，电流表的示数________．(后两空均选填“变大”“变小”或“不变”)第10题图11.如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片P从最上端向下移动的过程中，电压表与示数的差值________，电压表的示数与电流表示数的比值________，电压表的示数与电流表示数的乘积________．(均选填“变大”“变小”或“不变”)第11题图类型2敏感电阻引起的动态电路分析12.气敏电阻R的阻值随气体浓度的增大而减小．如图所示，闭合开关，当气体浓度增大时，下列说法正确的是()第12题图A. 电流表的示数减小B. 电压表的示数增大C. 电路消耗的电功率减小D. 电路消耗的电功率增大13. (多选)抗疫胜利后，重新开放的湖南省博物馆需要限制每天入馆的人数．甲图是小伟帮博物馆设计的一个检测入馆人数的电路，电源电压不变，力敏电阻的阻值随压力大小的变化情况如乙图所示，当电压表的示数变小时，计数器自动计数一次．闭合开关，当力敏电阻上的压力变大时，下列说法正确的是()第13题图A．力敏电阻的阻值变小B．电路中的电流变小C．电压表的示数变小D．电路中的总功率变小，计数器自动计数一次类型3多开关开闭引起的动态电路分析14.如图所示，电源电压恒定，闭合S1，小灯泡发光，再闭合S2时，观察到的现象是()A. 电压表示数增大B. 电流表示数变小C. 小灯泡变亮D. 小灯泡亮度不变第14题图15.如图所示，电源电压保持不变，已知R1＝R2，闭合开关S1，将开关S2掷到2时，小灯泡恰好正常发光；断开开关S1，将开关S2由2掷到1时，下列说法正确的是()第15题图A. 电流表示数变大，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数变小，小灯泡正常发光D. 电压表示数变大，小灯泡亮度变暗16. (多选)小光连接了如图所示的电路，开关S1闭合，下列说法正确的是()第16题图A. 闭合S2、S3后，电流表、的示数之和大于干路电流B. 闭合S2、S3后再断开S2、电压表示数不变C. 闭合S2、S3后再断开S1，电流表示数变大D. 开关S2、S3均断开，电路所消耗的总功率最小类型4多开关开闭和滑动变阻器滑片移动引起的动态电路分析17. (多选)如图所示，电源电压保持不变，当闭合开关S后，下列说法中正确的是()第17题图A. 滑片P向右移动时，电压表示数变大、电流表示数变小B. 再闭合S1，滑片P向右移动时，电流表与示数的差值变小C. 再闭合S1，滑片P向右移动时，电压表示数与电流表示数的比值不变D. 再闭合S1，滑片P向右移动时，电压表示数与电流表示数的乘积变小18. (多选)如图所示，电源电压不变，下列说法正确的是()第18题图A. 只闭合S1, 将滑片P向左移动，电流表示数变小，电压表示数变大B. 只闭合S1, 将滑片P向左移动，电压表示数的变化量与电流表示数的变化量之比变小C. 闭合S1、S2，断开S3，将滑片P向左移动，R1消耗的功率增大D. 开关都闭合，将滑片P向左移动，电压表示数为0，灯泡L消耗的功率不变19. (2021大连中山区三模)在如图所示电路中，电源电压不变．当开关S2由闭合到断开时，电流表的示数将________；向右移动滑动变阻器的滑片P，电压表与电流表示数的比值将________(均选填“变大”“不变”或“变小”)．第19题图参考答案1.C2.B3.C4.B5.D6.C7.A8.C9.BCD10.不变不变变小11.变小变小变大12. D13. AC14. D15. D16. AD 17. BCD18. CD 19.不变变大。
中考物理复习专题--动态电路分析题(含答案)
2014年中考物理复习专题—动态电路分析题1．（2012?东营）如图所示的电路，电源电压不变，开关S1保持闭合状态，当开关S2由断开状态到闭合状态时，示数增大的电表是（）A．电流表A1和电压表V1B．电流表A1和电压表V2C．电流表A2和电压表V1D．电流表A2和电压表V22．（2012?丹东）如图所示电路，电源电压为3V且保持不变，R1的阻值为10Ω，R2的阻值为20Ω，下列选项正确的是（）A．S1、S2都断开，电流表无示数，电压表示数为3VB．只闭合S1，电流表示数为0.15A，电压表无示数C．只闭合S2，电流表示数为0.3A，电压表示数为3VD．S1、S2都闭合，电流表示数为0.1A，电压表示数为2V3．（2012?达州）如图所示，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P向右S，当滑动变阻器的滑片P 向右移动时，关于电流表A1和电压表V1的示数变化叙述正确的是（）A．A1表示数变大，V1表示数变大B．A1表示数变大、V1表示数变小C．A1表示数变小、V1表示数变小D．A1表示数变小、V1表示数变大5．（2012?包头）如图所示的四个电路中，R0为已知阻值的定值电阻，可以测出未知电阻6．（2011?遵义）如图所示，电源电压恒定，当S接a时，电流表A1与A2的示数之比为3：5；当S接b时，电流表A1与A2的示数之比为2：3，则R2与R3的电阻之比为（）A．9：10 B．4：3C．3：4 D．5：28．（2011?株洲）小朱在测量一电阻的阻值时，用相同的器材设计了两个电路，电路图如图所示．若把滑动变阻器的滑片从最左端移到最右端（电压表、电流表均未超过量程），下列说法正确的是（）A．甲图的电压表示数变化范围大B．乙图的电压表示数变化范围大C．甲图的电流表示数变化范围大D．甲图和乙图的电流表示数变化范围一样大9．（2011?营口）如图，只闭合开关S1，灯L1、L2都发光；再闭合开关S2，下列说法正确的是（）A．灯L1变暗B．灯L2变暗C．电流表示数变大D．电路的总功率变小10．（2011?雅安）在探究“电压一定时，电流与电阻关系”的实验中，电路如图所示．先在A、B间接入5Ω的定值电阻R，移动滑片P，使电压表示数为2V，读出电流表示数．接着取下5Ω的电阻换上10Ω定值电阻，不进行其它操作就闭合开关．此时电压表示数及应进行的操作是（）A．电压表示数大于2V，应将滑片P向左滑B．电压表示数大于2V，应将滑片P向右滑C．电压表示数小于2V，应将滑片P向左滑D．电压表示数小于2V，应将滑片P向右滑11．（2011?潍坊）小华家住农村，为了安装简要自来水系统，他在所居住的二层楼顶上安装了一个较大塑料蓄水罐．为了防止水泵向罐中注水时溢出，小明根据所学物理知识自制了一个水位自动报警器，如图所示．长方形绝缘容器A固定在储水罐上部，内部左右两面插有竖直薄金属板，并与电路连接，底部有一小孔与罐水相通，小孔距储水罐底部1.6m．注水时，闭合开关S，当罐中水进入容器A后，电铃会自动响起，及时提醒中断注水（ρ水=1.0×103kg/m3，g=10N/kg）．则（）A．水没有进入容器A之前，电路没有接通，电铃不响B．水进入容器A后，水位越高，两金属板间水的电阻越小C．水进入容器A后，水位越高，电路中的电流越小D．水刚进入小孔时，罐底受到水的压强为1.6×103Pa12．（2011?泉州）如图所示的电路，电源电压不变，当开关S1、S2都闭合，电流表的示数为0.5A，电压表的示数12V；断开电路后，将电压表、电流表的位置互换，S1断开、S2闭合，电流表的0.3A．则（）A．R1=16ΩB．R1=40ΩC．R2=16ΩD．R2=24Ω13．（2011?青海）如图所示，当开关S断开和闭合时，电流表示数之比是1：4，则电阻R1和R2之比是（）A．1：4 B．4：1C．1：3 D．2：3用了下图中的某个电路，已知R1=R2＜15．（2011?南京）在探究电路的电压规律实验时1与R1两端电压之比为1：2，只闭合S2时，R两端电压与R2两端电压之比为1：4，当滑片P移动到b端，则（）A．只闭合S1时，滑动变阻器两端电压与R1两端电压之1：1B．只闭合S2时，滑动变阻器两端电压与R2两端电压之1：1C．当S1、S2闭合时，通过R1与R2的电流之比是1：2D．当S1、S2闭合时，通过R1与R2的电流之比是1：118．（2011?合川区）在右图所示的电路中，电源两端电压为6V并保持不变，定值电阻R1的阻值为10Ω，滑动变阻器R2的最大阻值为50Ω．当开关S闭合，滑动变阻器的滑片P由b端移到a端的过程中，下列说法中正确的是（）A．电压表的示数变化范围为1V～6VB．电流表的示数变化范围为0.2A～0.6AC．电压表的示数变大，电流表的示数变小D．电流表和电压表的示数都不变19．（2011?桂林）如图所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U﹣I”关系图象如图所示．则下列判断正确的是（）A．电源电压为10V B．定值电阻R1的阻值为20ΩC．滑动变阻器R2的阻值变化范围为0～10ΩD．变阻器滑片在中点时，电流表示数为0.3A20．（2011?贵港）如图所示，设电源电压保持不变，R1=10Ω．当闭合开关S滑动变阻器的滑片P在中点c时，电流表的示数为0.3A，移动滑动变阻器的滑片P至最右端b时，电流表的示数为0.2A．则电源电压U和滑动变阻器R2的最大阻值分别为（）A．6V 20ΩB．5V 25ΩC．6V 30ΩD．5V 15Ω22．（2011?北京）如图所示电路，电源两端电压保持不变．闭合开关S，当滑动变阻器的滑片P向右滑动时，下列判断正确的是（）A ．电压表V 1示数变小，电压表V 2示数变大，电流表示数变小B ．电压表V 1示数变大，电压表V 2示数变小，电流表示数变小C ．电压表V 1示数变小，电压表V 2示数变小，电流表示数变小D ．电压表V 1示数变大，电压表V 2示数变大，电流表示数变大21．（2011?成都）右图所示是小明设计的一个简易电子身高测量仪的示意图．其中，电源电压恒为6V ，保护电阻R 0=20Ω；R 是一只固定着的、竖直放置的硬电阻棒、总长为40cm ，其接入电路的电阻与接入电路的棒长成正比；金属杆cd 和MP （右端P 是滑片）与电路接触良好，电阻不计．小明用该测量仪对小聪、小英和小亮的身高进行了测量，其数据见下表．若已知小英测量时，滑片恰在电阻棒ab 的中点位置，则根据题中提供的信息可知（ ）A ．电阻棒的总电阻是40ΩB ．小聪的身高是1.7m ，小亮的身高是1.5mC ．小聪的身高是1.5m ，小亮的身高是1.7mD ．从理论上分析，该测量仪的身高测量范围是1.2～1.8m 电源电压保持不变，R 1为23．（2010?株洲）如图所示的电路中，定值电阻，在滑动变阻器的滑片P 从最右端移到中间某个位置时，电压表V 1、V 2的示数分别为U 1、U 2，电流表A 的示数为I ，滑动变阻器连入电路中的电阻为R 2，三个电表的示数分别变化了△U 1、△U 2、△I ．在以下四个表达式中，不正确的是（ ） 24．（2010?义乌市）如图所示，MN 间电压恒定，R 1为定值电阻，滑动变阻器 R 2的最大阻值为20欧．当滑动变阻器滑片P 处于a 端时，电流表示数为0.25安；当滑片P 处于ab 中点时，电流表示数为0.40安，则MN 间的电压是（ ） A ．6伏 B ．5伏 C ．4伏 D ．3伏25．（2010?芜湖）如图所示电路中，电源电压保持不变，闭合开关S 后，将滑动变阻器R 2的滑片P 向右移动，在此过程中（ ） A ．电流表A 示数变大，电压表V 2示数变小 B ．电流表A 示数变大，电压表V 1示数变小 C ．电压表V 1示数变小，电压表V 2示数变大 D ．电压表V 1示数不变，电压表V 2示数变大26．（2010?南京）如如图所示电路中，电源电压恒定．断开S 1、S 3，闭合S 2，两电表均有示数；再断开S 2，闭合S 1、S 3，此时两电表的示数与前者相比（ ） A ．两表示数均变大 B ．两表示数均变小C ．电流表示数变大，电压表示数变小D ．电流表示数变小，电压表示数变大27．（2010?南京）如图所示，电源电压恒定．闭合开关S 1、S 2，电压表示数为9V ，电流表示数为1.5A ；断开开关S 2，电压表示数为6V ．则R l 和R 2的阻值分别是（ ） A ．6Ω，2Ω B ．6Ω，3Ω C ．4Ω，2Ω D ．4Ω，3Ω28．（2010?南充）在研究“一定电压下，电流与电阻的关系”时，电路如图所示．电源电压恒为3V ，滑动变阻器上标有“15Ω 1A ”字样．在a 、b 间先后接入不同阻值的定值电阻，移动滑片P ，使电压表示数为1.5V ，读出电流表的示数．当20Ω的电阻接入a 、b 间时，电压表示数始终无法达到1.5V ，其原因可能是（ ） A ．滑动变阻器阻值太小 B ．电源电压3V 太高 C ．20Ω的阻值太小 D ．控制的电压1.5V 太高。
初中物理动态电路分析题,含答案
1、在如图所示的电路中，将电键K闭合，则安培表的示数将______，伏特表的示数将________(均填“变大”、“变小”或“不变”)。
2、在图中，灯泡L1和灯泡L2是______联连接的。
当电键K断开时，电压表的示数将________；电流表的示数将__________(选填“增大”、“不变”或“减小”)。
3、在图中，当电键 K闭合后，两只小灯泡发光，电压表示数为4伏。
过了2分钟，电压表示数为0，经检查除小灯泡外其余器材的连接良好，请分析造成这种情况的原因可能有：_____________________。
二、选择题4、在如图所示电路中，当闭合电键后，滑动变阻器的滑动片P向右移动时（）(A)安培表示数变大，灯变暗。
(B)安培表示数变小，灯变亮。
(C)伏特表示数不变，灯变亮。
(D)伏特表示数不变，灯变暗。
5、在如图所示电路中，当闭合电键后，滑动变阻器的滑动片P向右移动时（）(A)伏特表示数变大，灯变暗。
(B)伏特表示数变小，灯变亮。
(C)安培表示数变小，灯变亮。
(D)安培表示数不变，灯变暗。
6、在如图所示的电路中，电源电压不变。
闭合电键K后，灯L1、L2都发光。
一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（）(A)灯L1短路。
(B)灯L2短路。
(C)灯L1断路。
(D)灯L2断路。
7、在图所示的电路中，电源电压不变。
闭合电键K后，灯L1、L2都发光，―段时间后，其中的一盏灯突然变亮，而电压表Vl 的示数变小，电压表V2的示数变大，则产生这一现象的原因是( )(A)灯L1断路。
(B)灯Ll短路。
(C)灯L2断路。
(D)灯L2短路。
三、简答题8、如图，是典型的伏安法测电阻的实验电路图，当滑片P向左移动时，请你判断A表和V 表的变化。
9、如图，当滑片P向左移动时，A表和V表将如何变化。
10、如图，当滑片P向右移动时，A1表、A2表和V表将如何变化？参考答案一、填空题1、分析：在电键尚未闭合前，两个电阻组成串联电路。
九年级物理--动态电路分析专题含答案
精心整理动态电路分析类型一 滑动变阻器的变化引起电路的变化1．如图所示电路中，当闭合开关后，滑动变阻器的滑片P 向右移动时( )A ．电流表示数变大，灯变暗B ．电流表示数变小，灯变亮C ．电压表示数不变，灯变亮D ．电压表示数不变，灯变暗2．在如图所示的电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P 向右移动时( )A ．V 示数变大，A 示数变小，V 与A 示数的比值不变B ．V 示数变小，A 示数变小，V 与A 示数的比值不变C ．VD ．V 3 )A B C D 4．′是定值电阻，R 是滑动变阻器，( )A B C D 5化情况是A B C D 6向右移动时，下列判断正确的是( )A 的示数变小B ．电压表的示数不变，电流表A1的示数不变，A2的示数变大C ．电压表的示数与A1的示数的比值变大，A2的示数变小D ．电压表的示数与A1的示数的比值不变，A2的示数变小7如图所示的电路中，电源两端的电压保持不变。
只闭合开关S1时，将滑动变阻器的滑片移至最左端，电流表A1的示数为1.2A ，再将滑片移至最右端，电压表V2的示数变化了4V ，电流表A1的示数变化了0.8A ；只闭合开关S1、S2时，电路消耗的功率为P ，只闭合开关S1、S3时，电路消耗的功率为P ＇。
已知P ∶P ＇＝1∶2。
若将开关S1、S2和S3都闭合，则下列说法正确的是( )A ．R1、R3的阻值分别为2.5Ω、5ΩB ．电压表V1的示数始终为18VC ．电流表A2最小示数为0.6AD ．电路消耗的最小功率为108W类型二 开关的通断引起的电路变化8．如图所示，开关S1闭合，当S2由1掷到2，电流表和电压表的示数变化情况是( )A ．电流表示数变小，电压表示数变大B ．电流表示数变小，电压表示数不变C ．电流表示数变大，电压表示数不变D ．电流表示数不变，电压表示数变小9．如图所示的电路中，电压U 不变，开关S 闭合后，下列说法正确的是( )A ．电流表的读数增大B ．电流表的读数减小C ．电压表的读数增大D ．电压表的读数减小10A B C D 11是电冰箱压缩机内的电动机，L 是电冰箱内的照明灯，确的是( A ．B ．C D 12．在课外科技实践活动中，某物理兴趣小组看到市场上使用的电子秤后，设计了，当物体放在A C 1.A ．灯泡L 2短路B ．灯泡L 2断路C ．灯泡L 1断路D ．两个灯泡都断路2. 在如图4所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（ ）(A)电流表示数变大，灯变暗。
