【原创作品】16×64 LED点阵屏(万年历)制作全过程(上)
16×16点阵LED显示屏整个过程及C语言程序
16×16点阵LE D显示屏整个过程及C语言程序7.1功能要求设计一个室内用16×16点阵LE D图文显示屏，要求在目测条件下LED显示屏各点亮度均匀、充足，可显示图形和文字，显示图形或文字应稳定、清晰无串扰。
图形或文字显示有静止、移入移出等显示方式。
7.2方案论证从理论上说，不论显示图形还是文字，只要控制与组成这些图形或文字的各个点所在位置相对应的LED器件发光，就可以得到我们想要的显示结果，这种同时控制各个发光点亮灭的方法称为静态驱动显示方式。
16×16的点阵共有256个发光二极管，显然单片机没有这么多端口，如果我们采用锁存器来扩展端口，按8位的锁存器来计算，16×16的点阵需要256/8=32个锁存器。
这个数字很庞大，因为我们仅仅是16×16的点阵，在实际应用中的显示屏往往要大的多，这样在锁存器上花的成本将是一个很庞大的数字。
因此在实际应用中的显示屏几乎都不采用这种设计，而采用另一种称为动态扫描的显示方法。
动态扫描的意思简单地说就是逐行轮流点亮，这样扫描驱动电路就可以实现多行（比如16行）的同名列共用一套列驱动器。
具体就16×16的点阵来说，我们把所有同一行的发光管的阳极连在一起，把所有同一列的发光管的阴极连在一起（共阳的接法），先送出对应第一行发光管亮灭的数据并锁存，然后选通第一行使其燃亮一定的时间，然后熄灭；再送出第二行的数据并锁存，然后选通第二行使其燃亮相同的时间，然后熄灭；……第十六行之后又重新燃亮第一行，这样反复轮回。
当这样轮回的速度足够快（每秒24次以上），由于人眼的视觉暂留现象，我们就能看到显示屏上稳定的图形了。
16×16LED点阵屏原理图及驱动程序
16×16LED点阵屏原理图及驱动程序这是我玩LED点阵屏的第一块电路板，也是学习单片机入门的第一个实验器材。
它由4片30mm×30mm的8×8红色高亮点阵模块与两片74HC595、两片74HC138、16只8550晶体管、一片74HC244集装在一块宽高65mm×210mm的双面PCB板上，它应该是一组级联安装的LED 屏的一个单元模块，拿到它时，我正在学习《无线电》杂志2007/11期刊上杜洋的一组文章，刚刚做好了ISP下载线，只做了“一个发光二极管的控制实验”，面对这个既好玩又陌生的玩意，真是无从下手，通过上网学习，解析研究，前后弄了两个多月，最后在《无线电》杂志2005/12期的配文程序的帮助下，终于踏进了点阵控制的门槛，两年过去了，我又玩了许多单片机控制器件，但这块屏却一直摆在我的桌案上，每当遇到难题时，看看它那稳定清晰的显示，我都能找到许多灵感；最近、在摆弄一块并行驱动的16×64点阵屏时（前几篇文章介绍了）时，因为用的还是这段程序，就又想起了它，虽然程序已经详解过了，但是，为了留记一段经历、一段回忆，决定还是“貂续狗尾”写在这里，留着自己欣赏吧。
一.原理图：二.汉字左右移动驱动程序/****************************************************************************** ********16×16LED点阵屏原理图及C源汉字左右移动显示驱动程序————wannenggong单片机：AT89S52引脚说明：P0.0/P0.1/P0.2/P0.3控制由两片74HC138组成的行驱动控制4-16译码器的A/B/C/D端P1.0/P1.1控制列驱动控制74HC595的OE/ST端，595的14脚(DS)经244连接RXD，595的12脚（SH）经244连接TXD。
点阵电子显示屏制作

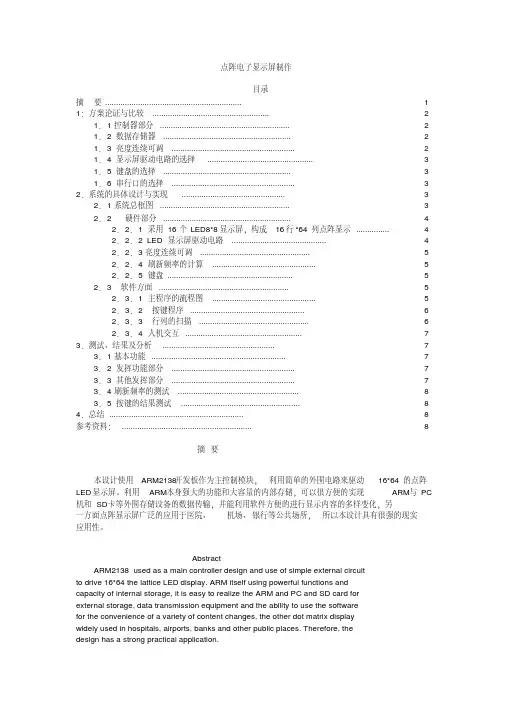

点阵电子显示屏制作目录摘要 (1)1：方案论证与比较 (2)1．1控制器部分 (2)1．2 数据存储器 (2)1．3 亮度连续可调 (2)1．4 显示屏驱动电路的选择 (3)1．5 键盘的选择 (3)1．6 串行口的选择 (3)2．系统的具体设计与实现 (3)2．1系统总框图 (3)2．2 硬件部分 (4)2．2．1 采用16个LED8*8显示屏，构成16行*64列点阵显示 (4)2．2．2 LED显示屏驱动电路 (4)2．2．3亮度连续可调 (5)2．2．4 刷新频率的计算 (5)2．2．5 键盘 (5)2．3 软件方面 (5)2．3．1 主程序的流程图 (5)2．3．2 按键程序 (6)2．3．3 行列的扫描 (6)2．3．4 人机交互 (7)3．测试、结果及分析 (7)3．1基本功能 (7)3．2 发挥功能部分 (7)3．3 其他发挥部分 (7)3．4刷新频率的测试 (8)3．5 按键的结果测试 (8)4．总结 (8)参考资料： (8)摘要本设计使用ARM2138开发板作为主控制模块，利用简单的外围电路来驱动16*64的点阵LED显示屏。
利用ARM本身强大的功能和大容量的内部存储，可以很方便的实现ARM与PC 机和SD卡等外围存储设备的数据传输，并能利用软件方便的进行显示内容的多样变化，另一方面点阵显示屏广泛的应用于医院、机场、银行等公共场所，所以本设计具有很强的现实应用性。
AbstractARM2138 used as a main controller design and use of simple external circuitto drive 16*64 the lattice LED display. ARM itself using powerful functions andcapacity of internal storage, it is easy to realize the ARM and PC and SD card forexternal storage, data transmission equipment and the ability to use the softwarefor the convenience of a variety of content changes, the other dot matrix displaywidely used in hospitals, airports, banks and other public places. Therefore, thedesign has a strong practical application.1、方案论证与比较1．1控制器部分方案一采用常用的89C51控制。

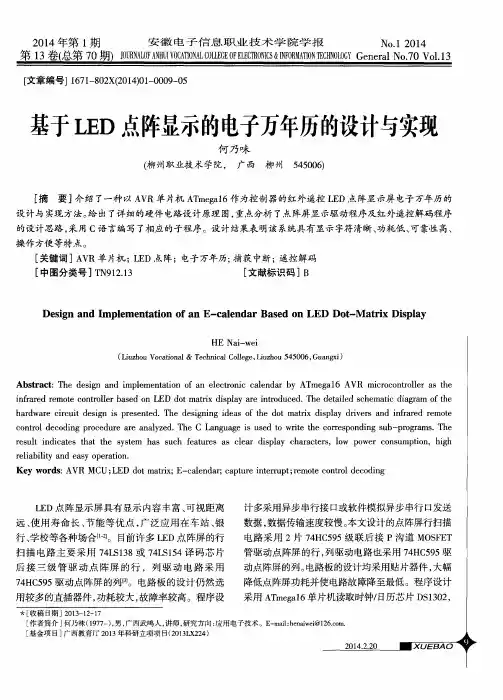

基于LED点阵显示的电子万年历的设计与实现
