红外对射方案教学提纲

楚都鑫城小区

防盗报警系统项目

设

计

方

案

2013年9月

襄阳市新五中红外防盗报警系统

一．社会意义

当前，随着经济的发展，一个个小区的建设，人们对小区安全防范越来越重视，采取了许多措施来保护小区的安全。以往的做法是安装防盗网，但也存在有碍美观，犯罪分子易发现躲蔽，不能有效地防止坏人的入侵等缺点。现在，全国各地区的小区都在迅速地开展建设现代化的智能防盗活动，对其中的安全防范系统、监控系统等提出了更高的要求。因为小区设在闹市区，小区四周白天或夜间活动人员较多，犯罪分子很容易有机会从围墙进入小区作案，为了使不因该发生的意外损失降到最低，必须要有一套专门的安全设备与操作人员，来维护和管理小区的财产安全不受任何侵害，最安全有效的方法是在小区的四周围墙上装上无线红外探头，它是利用人眼看不见的红外线相互之间构成一个防护网，安全性高等优点广泛被各小区装配。

二、设计原则

本方案设计以“智能、先进、安全、实用、可靠”为原则，确保系统能百分百满足小区的安保需要和管理需要：

1、系统设计应在技术上达到先进性和成熟性的统一，性能上应具有很高的安全性，可靠性；使用上应具有可维护性和可扩展性；并具有很高的性能价格比。

2、设计选型方面应同时遵循：集成化原则，应选择高度集成的设备，便于控制、管理和维护；模块化原则，应在软、硬件上都采用商业化、通用化、模块化结构的设备，使系统具有较强的扩展能力；可靠性原则，所选设备应具备抵御环境影响的能力，工作稳定可靠，并能适应室内、外昼夜全天候工作。

3、高性能价格比：在确保系统先进性、安全性、可靠性的同时，应该充分考虑原有系统设备的合理利用，以合理节约成本。

三、设计依据

本安全防范系统设计完全符合中华人民共和国公安部有关条例和规范，包括：3.1安全防范工程程序与要求GA/T75-94

3.2安全防范系统通用图形符号GA/T74-94

3.3安全防范工程费用概预算编制办法GA/70-94

3.4电子设备安装工程费用定额HYD41-01-1999

3.5风险等级和防护级别的规定GA/T38-92

3.6民用建筑闭路监视电视系统工程技术规范GB50198-94

3.7防盗报警控制器通用技术条件GB12663-90

3.8民用建筑电气设计规范JGJ/T16-92

3.9中国电气装置安装工程施工及验收规范GBJ232-82

3.10建筑与建筑群综合布线系统工程设计规范CECS 72.95

3.11系统接地的形式及安全技术要求GB14050-93

四、需求分析

1、客户防范要求:

1) 小区周界的安全防范；

2) 非法攀爬周界围墙立即报警；

3) 报警方式：警笛及电话报警；

2、环境及需求分析

小区处在闹市区地带，人流量大，所处环境治安比较复杂，存在比较大的失窃隐患。

小区围墙长度大概600米左右，呈不规则状态分布。围墙为实墙，暂没任何防范措施，不法分子可轻易翻爬进入小区。

根据小区环境及建设方要求，整个小区后面周界均需进行防范。

由于围墙为实体墙，所以可采用三光束红外对射作为前端探测设备，直接安装于围墙顶部，不法分子一旦攀爬围墙，则会触发红外线报警。

五、系统设计

（一）设计要求

由于所需防范的周界较长，为了最大限度确保系统的稳定、可靠和方便日后的维护、扩展，本方案采用总线制系统配置。系统设计功能需达到如下要求：

(1) 周界需全面设防，无盲区和死角；

(2) 探测器抗不良天气环境干扰能力强；

(3) 防区划分适于报警时准确定位；

(4) 接警中心具备警笛/警灯提示；

(5) 报警中心可控制前端设备状态的恢复；

(6) 具系统故障包括线路、设备损坏自动检测并报警提示功能；

(7) 报警状态、报警记录及查询。

（二）设计方案

本系统设计在围墙上方安装红外对射探测器，组成封闭式不留死角的防非法跨赿的隐形警戒网。一旦有人非法闯入，遮断红外光束，就可立即将警情传送到智能化管理中心,中心将在键盘上显示出翻越区域（位置），以利于保安人员及时准确地赶赴案发地。

为了增加可靠性，防止误报，本方案采用双光束或三光束的红外对射，有效避免了由于树叶、杂物、小鸟、小动物、暴风雨等原因对探测报警的影响，同时保证任何较大物体和人的非法翻赿围墙行为立即报警。为了便于定位及响应报警，将需要安装红外对射的围墙分成若干段，每段为由一对或若干对红外探测器构成一个独立防区，每个防区一旦有某对红外对射光束被遮断，系统就会立即报警，并可以在键盘上显示出报警位置。

由上可见，周界防越报警系统由前端、传输、中心三部分组成，以下就这三部分分别进行阐述。

（1）前端：红外对射探测器

对射探头由一个发射端和一个接收端组成。发射端发射经调制后的两束红外线，这两条红外线构成了探头的保护区域如果有人企图跨越被保护区域，则两条红外线被同时遮挡，接收端输出报警信号，触发报警主机报警如果有飞禽（如小鸟、鸽子）飞过被保护区域由于其体积小于被保护区域，仅能遮挡一条红外射线，则发射端认为正常，不向报警主机报警。经过调制的红外线光源是为了防止太阳光、灯光等外界光源干扰，也可防止有人恶意使用红外灯干扰探头工作。对射探测器选用艾礼富三光束对射红外探头，能在室外恶劣的环境下正常工作，可有效地降低误报率。

（2）传输

为节省布线成本和方便系统日后的维护与扩展，系统布线采用总线方式，每个防区使用一个单防区地址模块，通过防区地址模块将所有的周界主动红外对射探测器并接在一条总线上，报警信号由总线传送到系统终端平台，通过系统终端进行报警处理并启动键盘显示报警的准确位置。

（3）中心（终端系统）

本系统中心采用总线制多功能报警控制系统。该系统功能强大，性能稳定，设有两路RS-485总线，一路CAN总线，支持128个报警模块，系统支持总线距离超过2KM，通过中继器支持距离更远。设有128路联动输出，全中文键盘，操作编程简便。可存储128个报警事件记录供查询，最多可接四个控制键盘，是多防区、远线路防盗报警系统中心的首选设备

（三）系统特点

（1）低误报率：周界报警探测器由主动式红外对射探头组成，不但长距离瞄准精度高，更具有高稳定性和误报率极低的特点，对室外环境工作表现出极强适应性。

（2）稳定的信号采集与传输：采用先进的通信传输网络，直接将信号传输到保安中心计算机。因此具有传输距离远，系统扩展余地大的优点。

（3）反应迅速接警时间极短，报警控制器检测到报警信号后，在0.5s内即可将报警信息上报至控制中心。

（4）系统安装运行、维护成本低，使用寿命长

六、系统图例

（1）系统拓扑图

红外对射设计方案

周界防盗报警系统设计方案方案介绍

一、周界防盗报警系统作用当前，随着经济的发展，一个个新的厂房建设，人们对工厂的设备安全防范越来越重视，采取了许多措施来保护工厂的安全。以往的做法是安装防盗网，但也存在有碍美观，犯罪分子易发现躲蔽，不能有效地防止坏人的入侵等缺点。现在，全国各地区的厂房都在迅速地开展建设现代化的智能防盗活动，对其中的安全防范系统、监控系统等提出了更高的要求。因为在多数厂方多设在郊区，厂房的四周白天或夜间活动人员少时，犯罪分子很容易有从围墙进入厂区作案，为了使不因该发生的意外损失降到最低，必须要有一套专门的安全设备与操作人员，来维护和管理厂区的财产安全不受任何侵害，最安全有效的方法是： 1、在厂区的四周围墙上装上无线红外探头，它是利用人眼看不见的红外线相互之间构成一个防护网，安全性及高。 2、在厂房的四周每一边大约与正中的位置上安装一个超大声音的警笛，厂区的四周四条边上安装四个警笛，无论是哪条边有人入侵，该条边的警笛立即报警，发出巨大的声音。偷盗者都是很心虚的，当听到如此大的警笛声都会吓的魂飞魄散，逃之夭夭。 3、报警主机要有专人来管理，报警时主机上会显示报警的防区，显示的防区就代表该方位有人入侵，因此报警中心必须要有人值守。以便警情得到迅速处理。

二、周界防盗报警系统的要求如下： 1、广泛性----要求厂区的每个重要部位都能得到保护。 2、实用性----要求每个防范子系统能在实际可能发生受侵害的情况下及时报警。并要求操作简便，环节少，易学。 3、系统性----要求每个防范子系统在案情发生时，除必须及时传到保安监控中心外,还要在该方位有警笛声。 4、可靠性----要求系统所设计的结构合理产品经久耐用。系统可靠。三、周界防盗报警系统结构及功能周界报警主机控制器：美国CK 2316 16防区报警主机16个完全可编程防区、液晶或LED键盘可选、遥控编程、现代风格、32个用户密码、双重、分类、备份报告形式、128条带日期/时间的事件记录周界报警主机报警显示器

红外对射系统方案

红外对射防盗报警系统方案一. 方案概述防盗报警系统方案的提出主要针对赤壁生产基地围墙入侵带给工厂的经济损失及财产安全，同时也为了提高公司保安部门的整体协作能力和发生入侵现象的综合调度反应能力，整个方案采用多门卫点监控及模拟电子地图显示报警区域，对产品的选择我们结合一期防盗报警系统中安装和布线方式中存在的缺陷及防盗设备产品的不稳定性，此次防盗报警系统方案中的产品经过市场调查和对比，采用总线制红外对射系统设备，其特点如下：专为周界系统量身定做的双485总线方式。利用双485总线进行布线，每一个功能模块都可以直接并联于总线之上，亦通过总线收发资料，安装简单。每条485总线长度可达1.2KM，全中文的显示和操作界面。所有操作都在全中文的环境下实现，非常方便。即使第一次使用的用户也能灵活使用。减少总线负载。每一个防区模块都通过独立的电源供电，大大减少了总线的压力，使得整个系统更稳定可靠。键盘远程控制操作：键盘的最长安装距离为1.2KM。一台主机最多可连接4个中文键盘，并实现多路分控。电子地图显示：管理中心报警软件实时、集中监控所有住户的布、撤防状态。电子地图能清晰地反应报警区域位置等信息。管理中心报警软件可自动、实时记录报警信息，无限量存储；并可查询、打印报警信息。强大的前端联动功能：通过单防区输入/输出模块可以方便的联动前端设备（警号警灯，并可通过中文键盘统一控制），并支持定时启动和关闭。二．系统设计 1．系统原理每个周界点装置一个报警地址模块，采用利用总线进行区域联防，节省了系统的投资成本。当有警情发生时，报警信号便通过报警模块将报警信息传输至报警主机，除了在LCD显示屏上显示具体地点以外，通过接警中心软件更可准确显示警情发生的地址、告警类型等，并且通过声光提示职守人员迅速确认警情，及时赶赴现场，以确保工厂财产的安全。 2．安装方式根据工厂围墙特点，选择支架安装，第一期围墙部分线管采用明装方式，部分重要检测段采用开槽埋管方式，第二期围墙部分线管预埋采用暗装方式，每4米安装一个86型底盒（见附图一），围墙阴角顶部分用于安装红外对射接受器和发射器（见附图一），线管预埋（见附图一），采用6芯φ1平方线缆用于信号线和电源线接入。

红外对射方案

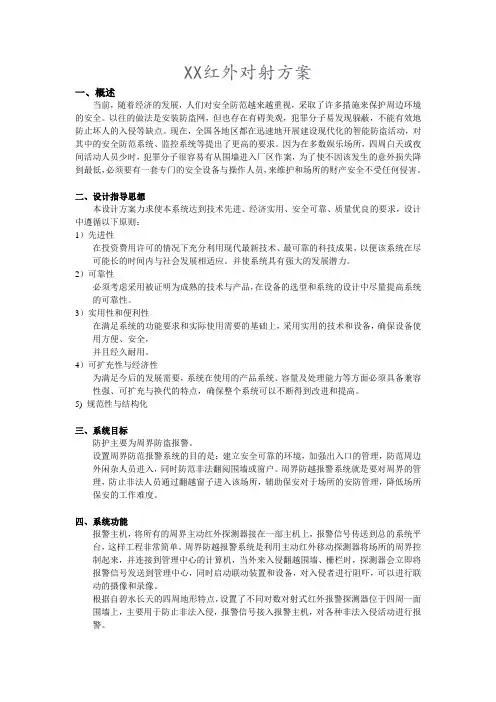

XX红外对射方案一、概述当前，随着经济的发展，人们对安全防范越来越重视，采取了许多措施来保护周边环境的安全。以往的做法是安装防盗网，但也存在有碍美观，犯罪分子易发现躲蔽，不能有效地防止坏人的入侵等缺点。现在，全国各地区都在迅速地开展建设现代化的智能防盗活动，对其中的安全防范系统、监控系统等提出了更高的要求。因为在多数娱乐场所，四周白天或夜间活动人员少时，犯罪分子很容易有从围墙进入厂区作案，为了使不因该发生的意外损失降到最低，必须要有一套专门的安全设备与操作人员，来维护和场所的财产安全不受任何侵害。二、设计指导思想本设计方案力求使本系统达到技术先进、经济实用、安全可靠、质量优良的要求，设计中遵循以下原则： 1）先进性在投资费用许可的情况下充分利用现代最新技术、最可靠的科技成果，以便该系统在尽可能长的时间内与社会发展相适应。并使系统具有强大的发展潜力。 2）可靠性必须考虑采用被证明为成熟的技术与产品，在设备的选型和系统的设计中尽量提高系统的可靠性。 3）实用性和便利性在满足系统的功能要求和实际使用需要的基础上，采用实用的技术和设备，确保设备使用方便、安全，并且经久耐用。 4）可扩充性与经济性为满足今后的发展需要，系统在使用的产品系统、容量及处理能力等方面必须具备兼容性强、可扩充与换代的特点，确保整个系统可以不断得到改进和提高。 5) 规范性与结构化三、系统目标防护主要为周界防盗报警。设置周界防范报警系统的目的是：建立安全可靠的环境，加强出入口的管理，防范周边外闲杂人员进入，同时防范非法翻阅围墙或窗户。周界防越报警系统就是要对周界的管理，防止非法人员通过翻越窗子进入该场所，辅助保安对于场所的安防管理，降低场所保安的工作难度。四、系统功能报警主机，将所有的周界主动红外探测器接在一部主机上，报警信号传送到总的系统平台，这样工程非常简单。周界防越报警系统是利用主动红外移动探测器将场所的周界控制起来，并连接到管理中心的计算机，当外来入侵翻越围墙、栅栏时，探测器会立即将报警信号发送到管理中心，同时启动联动装置和设备，对入侵者进行阻吓，可以进行联动的摄像和录像。根据自碧水长天的四周地形特点，设置了不同对数对射式红外报警探测器位于四周一面围墙上，主要用于防止非法入侵，报警信号接入报警主机，对各种非法入侵活动进行报警。
