温控器校准指示
件。THE CONTROLLED COPY.
1.0适用范围：本规程适用于温控器/温控表/温控箱的校准。
2.0参考文件：量规仪器控制程序。
3.0检定人员资格：符合国家法定计量检定机构的检定人员。
4.0检定仪器:由检定机构确定。
5.0检定环境:室温(23±5)℃，湿度不超过75% RH。
6.0允收标准:检测点误差参照8.0,及无明显的外观损坏。
7 .0验收程序:
7.1检查温控器/温控表/温控箱有无影响功能的外观损坏
7.2检查外间机构签发的计量校对证书报告是否可追朔至国家或国际承认的基准
7.3检查报告中的详细内容及精度是否都符合永刚公司的产品要求
7.4将计量校对证书或报告交品管部经理审核存档
7.5根据量规仪器控制程序加标贴于仪器上及处理校准不合格的温控器/温控表/温控箱
8.0允收标准:
8.1最大示值误差:0-200℃不超过±2℃
8.2最大示值误差>200℃不超过±3℃
9.0校准周期:外校一年
Effective Date
V0
新规作成
2020-10-25
编写人：
Prepared by
审批人：
Approved by
如此印章并OLOR IS NOTRED,THENIT
本，并不会受到控制及IS AN UNCONTROLLEDCOPY.
操作名称：温控器校准指示
Operation
客户：/
Customer
产品名称：/
Part Name
产品编号：/
Part No.
文件编号：XX/QC-047
Document No
版本:V0
Revision
日期:2020-10-25
Date
版本
Revision
更改内容
Revision Details
生效日期
温度指示调节仪校准方法
温度指示调节仪校准方法温度指示调节仪校准方法1．1项目名称数字温度指示调节仪的校准1．2适用范围1．2．1适用于新制造、使用中和修理后的与热电偶、热电阻配合使用，并具有模拟－数字转换器的数字温度指示及指示调节仪的校准。
也适用于以直流电流、电压和电阻作为模拟电信号输入的数字指示及指示调节仪的校准；1．2．2适用于与热电偶、热电阻配合使用的新制造、使用中和修理后的磁电系动圈式温度指示、指示位式调节仪表的校准。
也适用于其他物理参数转换成电压或电阻量等电信号的动圈式仪表的校准；1．2．3适用于配热电偶或热电阻以测量温度，以及以直流电压、电流和电阻作为模拟电信号输入，反映其他物理、化学的工业过程测量记录仪的首次、后续和使用中的校准；1．3使用的校准仪器设备1．4环境条件1．4．1 温度20℃±2℃（0.1级～0.2级仪表）；20℃±5℃（0.5级～1.0级仪表）；1．4．2 湿度45%RH~75%RH；1．4．3 除地磁场外，无影响仪表正常校准的外磁场。
1．5校准及操作依据：1．5．1JJG617—96 数字温度指示调节仪1、校准前准备2．1 标准仪器设备的核查检查校准装置是否在有效期内及是否处在良好的工作状态。
2．2 被校仪器的外观检查2．2．1 仪表标尺上应注明规格、温控范围、制造商、出厂编号、生产日期和准确度等级；2．2．2 仪表不应有影响计量性能和使内部零件易受损害的缺陷；2．2．3 仪表的标尺、接线端子铭牌上的文字、数字与符号应鲜明、清晰、不应玷污和残缺。
数字指示的仪表不应有缺笔画的现象。
2．3校准前准备2．3．1仪表由收发室取来校准或去现场校准，都应做好登记、编号、注明证书号。
还应根据生产对时间或其它能满足的要求，做出工作安排；2．3．2通电预热和调整。
预热时间按制造厂说明书中规定进行，如无要求，应预热5min，最长不超过30min。
具有外部调零及调满度的仪表，在检定/校准前先进行预调。
恒温水箱温度控制器的校正及常见故障
恒温水箱温度控制器的校正及常见故障调整参数： Sc: 按着SET键3秒钟不放后进入内部参数设置调整界面，界面显示Sc是误差校准值，表示温控仪测定值和实际值的误差，默认为0.0，您可以再按下SET键，显示闪动的数字进入调整状态(以下参数设置方式一样)，按上或下按钮调整数值。
(-9.9~9.9)E: 设置完后按SET键进入下个参数的调整，界面显示E 表示断点控制的提前量(仅当P值设置为0时生效)，默认值为0.5，调整方式和Sc一样。
P: 再按下SET键进入第三个参数，界面显示P表示P值设定，P值的含义大致为启动控制温度=设定值-(10/P值)。
如设置为50度，P值为10时表示49度开始控制，P为4时表示47.5度时开始调整。
如果使用时温度过冲太大，将P值适当调小，如果温度上升过慢或则始终达不到控制温度，将P值适当调大。
注：当P值为0时进入断点控制模式。
即系统PID失效，当温度低于(设定值-E值) 时开始加热，否则停止加热。
C:按SET键进入参数c的设置，zui后的参数暂时为系统内部保留参数，请不要调整，默认值为10.0。
AL: 按SET键进入参数AL的设置，AL表示高温报警值。
即当温度设定温度+AL时，仪器高温报警。
TI: 按SET键进入参数TI的设置，TI表示定时器，单位为分钟。
0表示定时模式关闭，否则当仪器工作TI值分钟后进入停止状态，停止负载端输出。
所有参数设置完毕，按下SET键，保存参数并返回正常工作状态。
常见故障及排除序号故障情况原因及排除1显示正常但不加热设定温度低于测量温度。
2加热灯亮但不升温1、输出端连接故障，或加热工作器件故障.2、控制板和电源板之间连接故障.3一直显示0.0热敏电阻短路或温度过下限.4一直显示99.9热敏电阻开路，没连接好，或温度过上限.5温度过冲较大1、P值太大，适当调小,2、温度探头太靠近加热原器件.6升温速度很慢1、P值太小，适当调大,2、加热器件功率太小或温度探头太远.7温度波动不稳定P值偏大或C值太小.8温度反映迟钝C值偏大，适当调低C值.9显示温度误差较大温度探头故障或探头位置不正确.10显示温度小幅误差系统有误差，调整SC值.。
温控器设置说明
6.地板温度保护点的设置，关机模式下，长按5秒，用+或-来调整地板温度保护点。
l 九产品维护和服务
本产品保修期为24个月，从售出之日起计算。本公司提供本公司所有产品的售后维修和技术服务，因人为故障或超出保修期间的产品，本公司酌情收取一定费用。（即材料成本）
非常感谢您的使用，也敬请在仔细阅读完说明书以后小心安装。
4把面板和电源部分轻轻扣在一起，注意本机的卡槽一定安装到位。
5.调试好整个机器后，用手轻轻将本机的玻璃防护膜撕下，即完成。
注意：本机系220V交流电源供电，安装时请切断电源，并由专业人员安装。
l 八功能详述
1.温度校准功能：关机模式下，长按“M”键5秒以上，背光灯点亮，并进入室温校准界面，按“+”或“-”号即可校准到标准温度，然后按”M”键确认或者停滞5秒钟待系统默认确认。
5.周编程模式设置：
5-1周循环功能使用说明：
开机模式下，长按进行"周循环模式"和"正常模式"切换。"正常模式"下"加热"标志长显示，"周循环模式"下"加热"标志秒闪。周循环时间6个时段默认时间为00:00(00:00表示此时点设定无效)，默认温度为15'C。时间进入相应时段后，设定温度自动转换为相应时段温度，此时可以对设定温度进行调整，但调整后的温度不做存储。六个时段的时间必须按顺序进行设定，即定义六个时段分别为T1、T2、T3、T4、T5、T6，则时间的前后顺序必须按T1-->T2-->T3-->T4-->T5-->T6来排列。例如T1若设定为12:10,则T2、T3、T4、T5、T6设定时间必须在其后，不可在其前或相同，如设定为12:10或之前的任何一个时间都为无效。无效时点必须在有效时点之后，否则该无效时点之后的有效时点也会认为无效。比如，T1、T3有设定，而T2无设定，则T3也会被看做无设定。
温控器PID调节方法
温控器PID调节方法比例(proportion)调节：是按比例反应系统的偏差,比例（P值）越小引发同样调节的所需的偏差越小，（即同样偏差引起的调节越大，即P值与调节作用成反比）可以加快调节,减少误差,但可使系统的稳定性下降,甚至不稳定。
比例越大，所需偏差越大，系统反应越迟钝。
积分(integral)调节：是使系统消除稳态误差,提高无差度。
只要有误差,积分调节就进行,直至无差,积分调节停止。
积分作用的强弱与积分时间常数（完成一次积分所需的时间）I值成反比。
积分时间短，调节作用强。
积分时间长,动态响应慢。
积分作用常与另两种调节规律结合,组成PI调节器或PID调节器。
微分(differential)调节：微分反映系统偏差信号的变化率。
能预见偏差变化的趋势,产生超前的控制作用，,减少超调,减少调节时间。
微分作用对噪声干扰有放大作用，因此D值太大,对系统抗干扰不利。
微分调节作用的大小与微分时间成正比。
微分作用需要与另外两种调节相结合,组成PD或PID控制器。
PID参数整定顺口溜参数整定斩乱麻，P I D 值顺序查调节作用反反正，小步试验找最佳曲线振荡很频繁，比例度盘要放大曲线漂浮绕大湾，比例度盘往小扳曲线偏离回复慢，积分时间往下降曲线波动摆得快，积分时间再加长,曲线振荡频率快，先把微分降下来动差大来波动慢。
微分时间应加长理想曲线两个波，前高后低4比1一看二调多分析，调节质量不会低。
比例：，加热电流与偏差（即实际值和设定值之差）成比例。
P的大小，在数量上是调节器闭环放大倍数的倒数。
P = 偏差电压∕调节器输出电压比例带越小（P越小），开始时调节电压上升越快，但易过冲。
当温差变小，实际比例越接近P，电压越小。
例如：设定温控于60度，在实际温度为20和40度时，加热的功率就不一样。
积分：如果长时间达不到设定值，积分器起作用，进行修正。
加热电流与偏差的累积（积分）成比例。
因此，只要有偏差存在，尽管偏差极微小，但经过长时间的累积，就会有足够的输出去控制炉丝加热电流，去消除偏差，减少小静态误差。

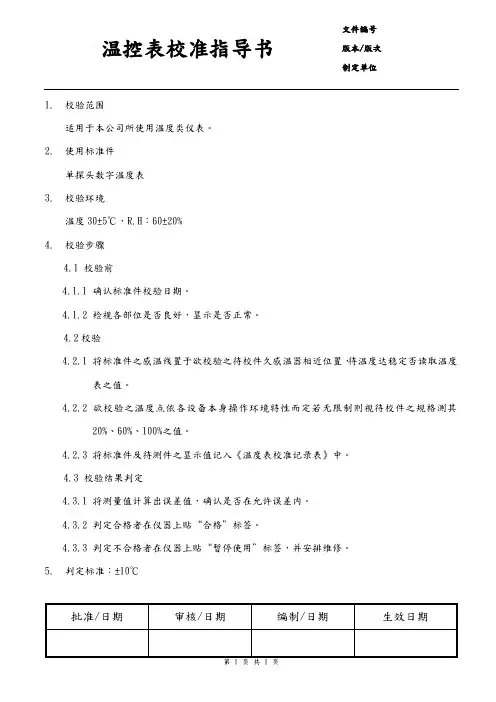

温控表校准指导书
1. 校验范围
适用于本公司所使用温度类仪表。
2. 使用标准件
单探头数字温度表
3. 校验环境
温度30±5℃，R.H：60±20%
4. 校验步骤
4.1 校验前
4.1.1 确认标准件校验日期。
4.1.2 检视各部位是否良好，显示是否正常。
4.2校验
4.2.1 将标准件之感温线置于欲校验之待校件久感温器相近位置，待温度达稳定否读取温度
表之值。
4.2.2 欲校验之温度点依各设备本身操作环境特性而定若无限制则视待校件之规格测其
20%、60%、100%之值。
4.2.3 将标准件及待测件之显示值记入《温度表校准记录表》中。
4.3 校验结果判定
4.3.1 将测量值计算出误差值，确认是否在允许误差内。
4.3.2 判定合格者在仪器上贴“合格”标签。
4.3.3 判定不合格者在仪器上贴“暂停使用”标签，并安排维修。
5. 判定标准：±10℃。
温控器的设置方法小技巧-民熔
温控器的设置方法-民熔1、下限偏差警报设置：按SET键选择显示“SLP”，在绿色显示器上显示该参数的数值，选择位移、增量、再减键的设置或变更。
该参数表示警报点低于主控制设置点的差值。
2、上限偏差警报设定：按SET按钮选择“SHP”进行显示，绿色显示器显示该参数的数值，选择位移、增减、再减按钮的设定或变更。
该参数表示警报点比主控制设置点的值高。
3、比例范围设定：按SET按钮选择显示“P”，绿色显示器显示该参数的数值，选择位移、增量、再减键的设定或变更。
“P”值越大，温度控制器的主要继电器输出的灵敏度越低，“P”值越小，温度控制器的主要继电器输出的灵敏度越高。
4、点位时间设置：按SET键选择“I”，在绿色显示器上显示该参数的值，选择位移、增量、再减键的设定或变更。
设置的积分时间越短，积分作用越强。
5、微分时间的设定：按下SET按钮选择显示“D”，绿色显示器显示该参数的数值，选择位移、递增、再减键的设定或变更。
仪表设置的微分时间越长，微分作用的修正越强。
6、比例周期设定：按SET按钮选择“T”显示，绿色显示器显示该参数的数值，选择位移、增量、再减键的设定或变更。
7、自我调整设定：按SET键选择“Aτ”显示，在绿色显示器上显示该参数的数值，选择位移、增量、递减键的设定或变更。
设为“00”表示从自动设定中关闭，设为“01”时，从自动设定开始启动。
8、锁定参数的设置：按SET键选择“LOK”，绿色显示器显示锁定状态，选择位移、增量、再减键的设定或变更。
设定为“00”表示不锁定，设定为“01”时只表示主控以外的参数，设定为“02”时所有参数都被锁定。
参数被锁定后，其他人无法变更。
需要修正时解除锁定。
即设定为“00”。
9、主控制温度上限设定：按下SET按钮选择显示“SOH”，在绿色显示器上显示该参数的值，选择位移、增减、再减键的设定或变更。
该参数表示主控制继电器的动作温度不高于此值。
否则，主控制设定的设定温度无效。
温度控制器校准作业指导书
按圖(1)連接,溫度控制器電源輸入端接AC220V,熱電偶信號輸入端接直流電位差計,緩慢調節直流電位差計的輸出,溫度控制器指示數位應連續,不應有缺筆畫等不良現象。
三:控制功能檢查
1.仍如圖(1)聯線,設定溫度控制器的控制溫度和報警溫度,緩慢調節直流電位差計輸出。當溫度控制器顯示溫度低於設定控制溫度時,溫度控制器上加熱指示燈亮;當顯示溫度等於(或接近)設定的控制溫度時,加熱指示燈熄滅;當顯示溫度超過設定控制溫度,到達設定報警溫度時,報警指示燈亮。
六:注意事項
1.在校準過程中,旋動直流電位差計工作電流調節旋鈕,若發現檢流計指針偏向一邊,須更換1.5V電池組。
2.注意溫度控制器信號輸入端極性。
修訂說明:全面修訂。
2)調節直流電位差計輸出,分別給溫度控制器輸入各被檢點溫度
100℃200℃300℃400℃500℃600℃700℃800℃900℃1000℃相對應標稱電位差值爲: 4.096mV 8.138mV 12.209mV 16.397mV 20.644mV 24.905mV 29.129mV 33.275mV 37.326mV 41.276mV讀取相應指示值,將資料記錄在記錄表中,用同樣方法複測一次。
4.校準結果處理
1)指示部分基本誤差按下式計算:
△Tt=Ta-(Ts+T儀錶顯示溫度值
Ts—標準直流電位差計輸入電量值所對應標準溫度值。
2)兩次測量中｜△T｜最大的值作爲實測誤差。
5.允許誤差爲±6℃;
五:判定
經外觀檢查、通電檢查、控制功能檢查及指示部分誤差校準全部合格,則判爲合格,否則判爲不合格。
2.對於無報警設定的溫度控制器,當直流電位差計的輸出增至設定的控制溫度時,則會有控制指示燈亮(無加熱指示燈)。
温控器设置说明(1)
在温控器关闭的状态下操作
同时按住M键和调节风速键
当屏幕出现闪烁的数字时就可以调节了。
第一项的1代表序号1，后面是温度补偿的调节，当实际温度与屏幕显示的室温不一致时可以通过上下键来调节补偿显示的温度，使屏幕显示
的实际温度与环境的温度一致。
按M键可以进入第二项，第二项代表的意思是冷风的下限，就是当空调吹冷风时，温度调节最低可以调到10度，再往下调就没反应了，（备注：调节时候应快速调节，如无动作三秒后屏幕自动关闭，只能回到第一步重新操作。
）
按M键进入第三项，第三项为暖风的上限，意思正好和第二项相反，当空调吹暖风的时候，温度最高可以调到30度，再往上按就没有变化了。
如温控器的冷风下限和暖风上限不是这两个温度，请按照此步骤调至此温度。
上下限必须为此两项值
按M键进入下一项，此项为温控器地址码的调节，（既：右下角显示的10 33.）此项为调节地址前项码，当客房只有一个温控器时，地址必须为10 33.当客房有两个温控器时第一个温控器的地址码为10 33，第二温控器的地址为10 34. 数量再增加以此类推。
按M键进入下一项，此项为地址码的尾项调节。
（既右下角显示的10 33. 33这一数字的调节。
）
当屏幕出现下图的字样，且能开机时，
表示温控器面板已经锁住，可以同时按住温度调节的上下键3秒，便可以解锁。
另附：当调节的温度大于室温时，必须将吹风调至暖风。
当调节的温度小于室温时，必须将吹风调至冷风。
温控仪内部校准规程
温控仪内部校准规程
文件编号：Q/HS-15-201306
生效日期：2013-6-17
第1页，共1页
1目的
对温控仪进行内部校准，确保其准确度和适用性保持完好。
2范围
适用于全厂所有用于生产的温控仪。
3校验基准
外校合格的温度计
4环境条件
室温、无风
5校验步骤
5.1用热电阻输入型仪表来校验或者将热电阻芯拔出，插入玻璃水银温度计测温度值.
5.2重测温度三次取平均值，记录在《内校记录表》中。
5.3每次测量精度允许误差为该温控仪表的温度系数要求，超出温度系数范围则判定不合格。
6校准周期
每年一次
7相关记录
《内校记录表》批准：审核：定：
温控表校准方法
温控表校准方法
嘿，你们知道吗？温控表也需要校准呢。
要校准温控表呀，先得准备一些工具。
就像我们画画要准备彩笔一样。
要有一个准确的温度计，这个温度计要很准很准哦，不能出错。
然后呢，把温控表和温度计放在一起。
就像我们和好朋友坐在一起一样。
让它们都处在同样的环境里。
接着，给它们加热或者降温。
可以用一个小太阳或者冰块什么的。
就像我们冬天觉得冷了就靠近小太阳，夏天觉得热了就吃个冰棍儿。
看着温度计上的温度变化，再看看温控表上的数字。
如果不一样，那就得调整温控表啦。
就像我们发现自己的手表不准了，就要调一调时间一样。
一点一点地调整温控表，让它的数字和温度计的一样。
要很细心很细心哦，不能着急。
嘿，你们知道吗？这样就能把温控表校准好啦。
以后它就能更准确地告诉我们温度是多少啦。
