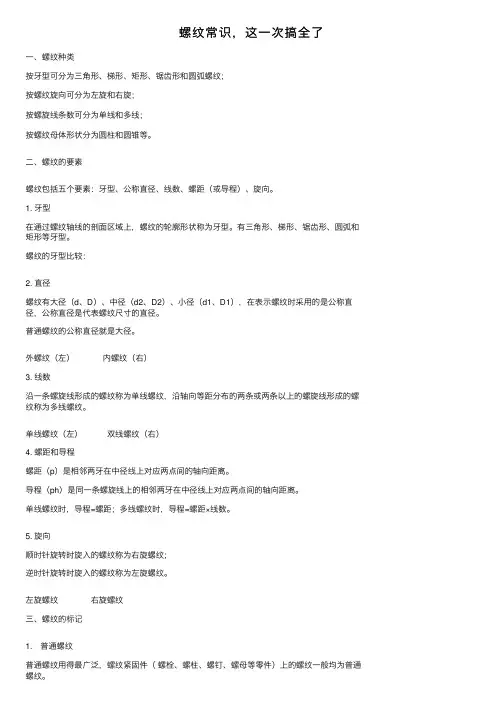

螺纹常识，这⼀次搞全了⼀、螺纹种类按⽛型可分为三⾓形、梯形、矩形、锯齿形和圆弧螺纹；按螺纹旋向可分为左旋和右旋；按螺旋线条数可分为单线和多线；按螺纹母体形状分为圆柱和圆锥等。
⼆、螺纹的要素螺纹包括五个要素：⽛型、公称直径、线数、螺距（或导程）、旋向。
1. ⽛型在通过螺纹轴线的剖⾯区域上，螺纹的轮廓形状称为⽛型。
有三⾓形、梯形、锯齿形、圆弧和矩形等⽛型。
螺纹的⽛型⽐较：2. 直径螺纹有⼤径（d、D）、中径（d2、D2）、⼩径（d1、D1），在表⽰螺纹时采⽤的是公称直径，公称直径是代表螺纹尺⼨的直径。
普通螺纹的公称直径就是⼤径。
外螺纹（左）内螺纹（右）3. 线数沿⼀条螺旋线形成的螺纹称为单线螺纹，沿轴向等距分布的两条或两条以上的螺旋线形成的螺纹称为多线螺纹。
单线螺纹（左）双线螺纹（右）4. 螺距和导程螺距（p）是相邻两⽛在中径线上对应两点间的轴向距离。
导程（ph）是同⼀条螺旋线上的相邻两⽛在中径线上对应两点间的轴向距离。
单线螺纹时，导程=螺距；多线螺纹时，导程=螺距×线数。
5. 旋向顺时针旋转时旋⼊的螺纹称为右旋螺纹；逆时针旋转时旋⼊的螺纹称为左旋螺纹。
左旋螺纹右旋螺纹三、螺纹的标记1. 普通螺纹普通螺纹⽤得最⼴泛，螺纹紧固件（螺栓、螺柱、螺钉、螺母等零件）上的螺纹⼀般均为普通螺纹。
普通螺纹分粗⽛普通螺纹和细⽛普通螺纹。
细⽛普通螺纹多⽤于精密零件和薄壁零件上。
在螺纹的标记中，细⽛普通螺纹的螺距必须注出，⽽粗⽛普通螺纹的螺距⼀般不标注。
普通螺纹的标记由五部分组成：1）特征代号M (表⽰普通螺纹)2）尺⼨代号尺⼨代号：公称直径×螺距（多线螺纹的导程和螺距均要注出，单线粗⽛普通螺纹螺距不标注）。
“M10”表⽰公称直径为10 mm、螺距1.5 mm的单线粗⽛普通螺纹。
“M10×1”表⽰公称直径为10mm、螺距为1 mm的单线细⽛普通螺纹。
3）普通螺纹的公差带代号由公差等级（数字）和基本偏差（外螺纹⽤⼩写字母、内螺纹⽤⼤写字母表⽰）所组成，例如5g6g、6g、6H、7H。
各种螺纹傻傻分不清楚？一文全部搞懂！（值得收藏）
各种螺纹傻傻分不清楚？一文全部搞懂！（值得收藏）螺纹的种类按牙型可分为三角形、梯形、矩形、锯齿形和圆弧螺纹；按螺纹旋向可分为左旋和右旋；按螺旋线条数可分为单线和多线；按螺纹母体形状分为圆柱和圆锥等。
按用途，有三个主要大类：第一，连接螺纹，用于紧固，即是螺栓螺母；第二，传动螺纹，就是车床走刀那种；第三，管螺纹，管道连接用。
详细图文教你辨别不同螺纹样式、标准一文区分国际公制标准螺纹(International Metric Thread System)：我国国家标准 CNS 采用之螺纹。
牙顶为平面，易于车削，牙底则为圆弧形，以增加螺纹强度。
螺纹角为60度，规格以M表示。
公制螺纹可分粗牙及细牙两种。
表示如 M8x1.25。
(M：代号、8：公称直径、1.25：螺距)。
美国标准螺纹(American Standard Thread)：螺纹顶部与根部皆为平面，强度较佳。
螺纹角亦为 60 度，规格以每英寸有几牙表示。
此种螺纹可分为粗牙(NC)；细牙(NF)；特细牙(NEF)三级。
表示法如1/2-10NC。
(1/2：外径；10：每寸牙数；NC 代号)。
统一标准螺纹(Unified Thread)：由美国、英国、加拿大三国共同制订，为目前常用之英制螺纹。
螺纹角亦为60 度，规格以每英寸有几牙表示。
此种螺纹可分为粗牙(UNC)；细牙(UNF)；特细牙(UNEF)。
表示法如1/2-10UNC。
(1/2：外径；10：每寸牙数；UNC 代号)。
V 形螺纹(Sharp V Thread)：顶部与根部均成尖状，强度较弱，亦坏不常使用。
螺纹角为 60 度。
惠式螺纹(Whitworth Thread)：英国国家标准采用之螺纹。
螺纹角为 55 度，表示符号为“W”。
适用于滚压法制造。
表示法如W1/2-10。
(1/2：外径；10：每寸牙数；W 代号)。
圆螺纹(Knuckle Thread)：为德国DIN 所定之标准螺纹。
适用于灯泡、橡皮管之连接。
史上最详细的螺丝牙型分类图文解说
螺丝牙型分类图解電鍍產品種類藍鋅白鋅五彩黑鋅+防鏽油黑鋅+Lacquer塗裝鍍鎳鍍紅銅鍍黃銅鍍錫鍍鉻鍍古銅不鏽鋼清洗■基本頭型P 頭 B 頭V 頭R 頭T 頭O 頭C 頭 F 頭I 頭喇叭頭H 頭IP 頭■基本槽型十字槽十一槽一字槽梅花槽內六角槽米字槽精密機械牙小螺絲*種類1.精密小螺絲 ( 1.4 <= d <2.6 )2.特殊極微小螺絲 ( d < 1.4 ).*頭型*螺絲公差1. 精密小螺絲 ( 1.4 <= d <2.6 )公稱直徑螺距外徑有效徑最小最大最小最大M1.40.3 1.320 1.400 1.135 1.205M1.60.35 1.496 1.600 1.291 1.373M1.70.35 1.610 1.700 1.393 1.473M2.00.4 1.890 2.000 1.660 1.740M2.30.4 2.190 2.300 1.960 2.040M2.50.45 2.380 2.500 2.118 2.208M2.60.45 2.480 2.600 2.218 2.3082. 特殊極微小螺絲 ( d < 1.4 )公稱直徑螺距外徑長度標准尺寸公差範圍公差0.60.150.600~0.050.8~60~0.150.70.1750.700.8~70.80.20.800.8~80.90.2250.900.8~91.00.25 1.000.8~101.20.25 1.200~0.06 1.5~1.00~0.2精密自攻牙小螺絲1. S Type公稱直徑螺距外徑先端部推撥長度C D d1E最小最大最小最大最小最大最小最大1.70.35 1.67 1.73 1.60 1.66 1.05 1.250.75 1.252.00.4 1.96 2.04 1.88 1.96 1.28 1.48 1.00 1.50 2.50.45 2.47 2.55 2.38 2.46 1.66 1.83 1.75 2.252.B Type公稱直徑螺距外徑先端部推撥長度C D d1E最小最大最小最大最小最大最小最大1.40.45 1.37 1.43 1.31 1.370.720.920.60 1.10 1.60.5 1.57 1.63 1.50 1.560.8461.0460.75 1.251.70.5 1.67 1.73 1.60 1.660.9461.1460.75 1.252.00.6351.96 2.04 1.88 1.96 1.16 1.36 1.00 1.50 2.50.9 2.46 2.54 2.37 2.45 1.55 1.75 1.75 2.253.P Type公稱直徑外徑C D最小最大最小最大1.4(1.40)(1.46)(1.34)(1.40)1.7(1.70)(1.77)(1.63)(1.70)2.0 2.02 2.12 1.94 2.04 2.5 2.53 2.63 2.44 2.544. Power-Lock公稱直徑外徑C D最小最大最小最大1.40.3 1.52 1.36 1.461.60.35 1.72 1.55 1.651.70.35 1.82 1.65 1.752.00.4 2.15 1.97 2.07 5. PS Type ( Different From P Type )公稱直徑外徑C D最小最大最小最大1.4(1.40)(1.46)(1.34)(1.40)1.7(1.70)(1.77)(1.63)(1.70)2.0 2.02 2.12 1.94 2.042.5 2.53 2.63 2.44 2.54B 型螺絲特點：標准三角牙螺絲，是最符合常規鐵板或塑膠鎖附的螺絲。
史上最详细的螺丝牙型分类图文解说
螺丝牙型分类图解電鍍產品種類藍鋅白鋅五彩黑鋅+防鏽油黑鋅+Lacquer塗裝鍍鎳鍍紅銅鍍黃銅鍍錫鍍鉻鍍古銅不鏽鋼清洗■基本頭型P 頭 B 頭V 頭R 頭T 頭O 頭C 頭 F 頭I 頭喇叭頭H 頭IP 頭■基本槽型十字槽十一槽一字槽梅花槽內六角槽米字槽精密機械牙小螺絲*種類1.精密小螺絲( 1.4 <= d <2.6 )2.特殊極微小螺絲( d < 1.4 ).*頭型*螺絲公差1. 精密小螺絲( 1.4 <= d <2.6 )外徑有效徑公稱直徑螺距最小最大最小最大M1.4 0.3 1.320 1.400 1.135 1.205 M1.6 0.35 1.496 1.600 1.291 1.373 M1.7 0.35 1.610 1.700 1.393 1.473 M2.0 0.4 1.890 2.000 1.660 1.740 M2.3 0.4 2.190 2.300 1.960 2.040 M2.5 0.45 2.380 2.500 2.118 2.208 M2.6 0.45 2.480 2.600 2.218 2.308 2. 特殊極微小螺絲( d < 1.4 )外徑長度公稱直徑螺距標准尺寸公差範圍公差0.6 0.15 0.600~0.05 0.8~60~0.150.7 0.175 0.70 0.8~70.8 0.2 0.80 0.8~80.9 0.225 0.90 0.8~91.0 0.25 1.00 0.8~101.2 0.25 1.20 0~0.06 1.5~1.0 0~0.2 精密自攻牙小螺絲1. S Type公稱直徑螺距外徑先端部推撥長度C D d1 E最小最大最小最大最小最大最小最大1.4 0.3 1.37 1.43 1.31 1.37 0.81 1.01 0.60 1.10 1.6 0.35 1.57 1.63 1.50 1.56 0.93 1.15 0.75 1.251.7 0.35 1.67 1.73 1.60 1.66 1.05 1.25 0.75 1.252.0 0.4 1.96 2.04 1.88 1.96 1.28 1.48 1.00 1.50 2.5 0.45 2.47 2.55 2.38 2.46 1.66 1.83 1.75 2.252.B Type公稱直徑螺距外徑先端部推撥長度C D d1 E最小最大最小最大最小最大最小最大1.4 0.45 1.37 1.43 1.31 1.37 0.72 0.92 0.60 1.10 1.6 0.5 1.57 1.63 1.50 1.56 0.846 1.046 0.75 1.251.7 0.5 1.67 1.73 1.60 1.66 0.946 1.146 0.75 1.252.0 0.635 1.96 2.04 1.88 1.96 1.16 1.36 1.00 1.50 2.5 0.9 2.46 2.54 2.37 2.45 1.55 1.75 1.75 2.253.P Type公稱直徑外徑C D最小最大最小最大1.4 (1.40) (1.46) (1.34) (1.40)1.7 (1.70) (1.77) (1.63) (1.70)2.0 2.02 2.12 1.94 2.042.5 2.53 2.63 2.44 2.54 4. Power-Lock公稱直徑外徑C D最小最大最小最大1.4 0.3 1.52 1.36 1.461.6 0.35 1.72 1.55 1.651.7 0.35 1.82 1.65 1.752.0 0.4 2.15 1.97 2.07 5. PS Type ( Different From P Type )公稱直徑外徑C D最小最大最小最大1.4 (1.40) (1.46) (1.34) (1.40)1.7 (1.70) (1.77) (1.63) (1.70)2.0 2.02 2.12 1.94 2.042.5 2.53 2.63 2.44 2.54B 型螺絲特點：標准三角牙螺絲，是最符合常規鐵板或塑膠鎖附的螺絲。
螺纹的种类.标注.强度

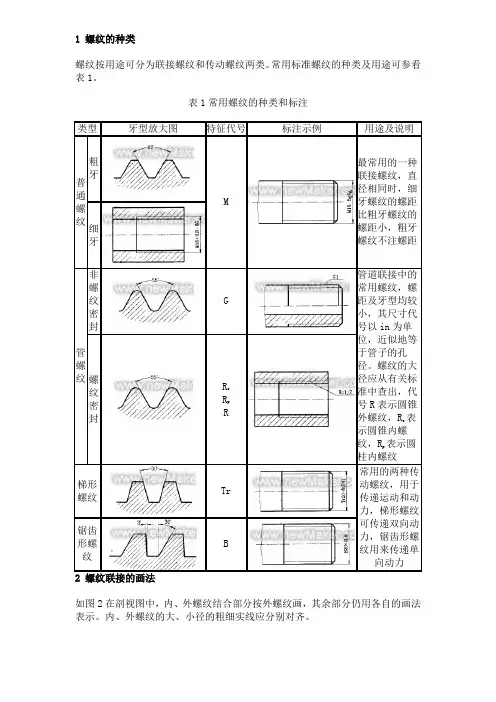

1 螺纹的种类螺纹按用途可分为联接螺纹和传动螺纹两类。
常用标准螺纹的种类及用途可参看表1。
表1常用螺纹的种类和标注如图2在剖视图中，内、外螺纹结合部分按外螺纹画，其余部分仍用各自的画法表示。
内、外螺纹的大、小径的粗细实线应分别对齐。
3 螺纹的代号标注在图样上螺纹需要用规定的螺纹代号标注，除管螺纹外，螺纹代号的标注格式为：特征代号公称直径× 螺距(单线时)旋向导程(P螺距)(多线时)管螺纹的标注格式为：特征代号尺寸代号旋向其中，右旋螺纹省略不注，左旋用“ LH”表示。
4 螺纹标记的标注当螺纹精度要求较高时，除标注螺纹代号外，还应标注螺纹公差带代号和螺纹旋合长度。
螺纹标记的标注格式为：螺纹代号—螺纹公差带代号(中径、顶径)—旋合长度有关标注内容的说明：1) 公差带代号由数字加字母表示(内螺纹用大写字母，外螺纹用小写字母)，如7H、6g等，应特别指出，7H，6g等代表螺纹公差，而H7，g6代表圆柱体公差代号。
2) 旋合长度规定为短(用S表示)、中(用N表示)、长(用L表示)三种。
一般情况下，不标注螺纹旋合长度，其螺纹公差带按中等旋合长度(N)确定。
必要时，可加注旋合长度代号S或L，如“M20-5g6g－L”。
特殊需要时，可注明旋合长度的数值，如“M20-5g6g－30”。
5 螺纹标记在视图上的标注方法如表1中图例，除管螺纹外，在视图上螺纹标记的标注同线性尺寸标注方法相同；而管螺纹是用指引线的形式，指引线应从大径上引出，并且不应与剖面线平行。
表1中标注的说明：1) M 16－5g6g表示粗牙普通螺纹，公称直径16，右旋，螺纹公差带中径5g，大径6g，旋合长度按中等长度考虑。
2) M16×1 LH－6G表示细牙普通螺纹，公称直径16，螺距1，左旋，螺纹公差带中径、大径均为6G，旋合长度按中等长度考虑。
3) G1表示英制非螺纹密封管螺纹，尺寸代号1 in，右旋。
4) Rc 1/2表示英制螺纹密封锥管螺纹，尺寸代号1/2 in，右旋。
