光源分类及调光方案
电光源的分类
一、电光源的种类电光源可分为热辐射光源、气体电光源及其他场致发光、激光等类型，电视照明中常用的有：热辐射类：普通白炽灯、卤钨灯气体放电类:荧光灯、金属卤化物灯、氙灯1.白炽灯：普通的钨丝灯。
优点：是显色性好，寿命较长，功率范围大。
缺点：发光效率低,(百分之几),色温低(2300-28000K)，玻璃壳发黑，降低发光效率。
2.卤钨灯：最常用的电视照明光源。
它是在常用的钨丝灯的基础上充入少量的卤素制成的。
在一定温度下卤素与蒸发到玻壳上的钨化合。
化合成的卤化钨是气体，随着灯内气体的对流，卤化钨又扩散到灯丝附近，由于灯丝温度很高，因此卤化钨又分解为卤开绿灯及钨，钨又回到钨丝上。
优点：P109●色温高，且稳定，一般在2900-32000K。
●发光效率高，稳定，30流明/瓦。
●寿命比同功率的白炽灯长3-4倍。
●透光性好，可见光全部能透过。
●体积小。
●显色指数高97-99缺点：●不能用手拿，碰到体酸的石英玻璃使用时易碎。
●耐震性差。
●由于制造技术原因，灯丝易断。
常见的卤钨灯有:石英碘钨灯管（散光灯、新闻灯）、石英卤钨灯泡（聚光灯、回光灯）。
3.金属卤化物灯灯腔内充有某种金属的卤化物。
常用的有镝钬灯。
【放像：金属卤化灯】优点：●色温高：5500-6000K●显色性高：80-90●发光效率高：80-100流明/瓦●寿命长是室外拍摄常用的光源。
4.氙灯：是一种惰性气体灯。
优点：●色温高：6000K●显色指数高：94●发光效率高：30-40流明/瓦●启动快速其光谱能量分布与日光接近，常用作外景照明。
（P110光源的显示指数，色温，发光效率。
5.荧光灯：三基色荧光灯。
光谱能量分布曲线以红、绿、蓝三原色组成而得名。
外形与荧光灯一样，属于冷光源。
【放像：三基色灯】优点：●发光效率高，是白炽灯的4-5倍●寿命长：是白炽灯的5-10倍●发光柔和。
常用于演播室的基础照明。
二、电视照明的灯具各种电光源还要与相应的灯具配合,才能使用。
不同光源类型适应的场景和实际案例
不同光源类型适应的场景和实际案例一、白炽灯1. 室内照明：白炽灯是最常见的室内照明光源之一，适用于家庭、办公室、商店等室内照明场景。
其暖黄色的光线可以营造出温馨舒适的氛围。
2. 景观照明：白炽灯可以被用于景观照明中，例如在公园、游乐场等室外场所。
白炽灯的暖黄色光线可以增加夜间场所的浪漫和温暖感。
3. 舞台照明：白炽灯在舞台照明中也有应用，可以通过调整灯泡的亮度和颜色温度来创造不同的舞台效果，适用于剧院、演唱会等场所。
4. 摄影照明：白炽灯在摄影照明中也被广泛使用，其色温适中，可以提供自然的照明效果，使人物或物体的颜色更加真实。
5. 博物馆展览：白炽灯由于其光线柔和且无蓝光成分，较少对展品造成伤害，因此在博物馆展览中也常用于照明。
二、荧光灯1. 学校教室：荧光灯具有高亮度和均匀的照明效果，适合用于学校教室中。
其冷白色光线可以提高学生的注意力和警觉性。
2. 办公室：荧光灯在办公室中被广泛应用，其高亮度和均匀的光线可以提高员工的工作效率和舒适度。
3. 超市照明：荧光灯在超市照明中也常见，其冷白色光线可以增强商品的色彩鲜艳度，吸引顾客注意。
4. 医院手术室：荧光灯具有高亮度和均匀的光线，适合用于医院手术室的照明。
其冷白色光线可以提供清晰的视觉效果，有利于医生操作和观察。
5. 工厂车间：荧光灯的高亮度和广泛光照范围使其成为工厂车间的理想照明选择，可以提供足够的照明强度，减少工人的视觉疲劳。
三、LED灯1. 室内照明：LED灯具有较高的节能性和寿命，适用于各种室内照明场所，例如家庭、办公室、商店等。
其可调节的色温和亮度可以满足不同环境下的照明需求。
2. 路灯：LED路灯具有高亮度和低能耗的特点，适用于城市道路、高速公路等路灯照明场所。
其长寿命和可调节的照明角度可以减少维护成本。
3. 汽车照明：LED灯在汽车照明中广泛应用，例如车头灯、尾灯、日间行车灯等。
LED灯具有快速响应和高亮度的特点，提高了行车安全性。
LED照明的五种调光方法
LED照明的五种调光方法1.PWM调光法PWM(Pulse Width Modulation)是一种利用脉冲宽度来控制输出亮度的方法。
LED灯具在一个周期内，通过控制每个周期中脉冲的宽度，从而控制LED的亮度。
具体实现方式是由调光电路进行控制，通过控制每个脉冲的宽度和频率来实现亮度的调节。
PWM调光法的优点是调光范围大，可以实现0-100%的亮度调节。
2.DC电流调光法DC电流调光法是通过改变LED的工作电流来调节亮度。
根据不同的需求，可以通过调整LED的电流大小来实现亮度的调节。
具体实现方式是通过调光电源对LED的电流进行控制，改变电流大小来实现亮度的调节。
DC电流调光法的优点是调光稳定，效果比较好，但是调光范围较小。
3.模拟调光法模拟调光法是通过改变LED的电压来实现亮度的调节。
具体实现方式是通过调光器对LED的电压进行调节，改变电压大小来实现亮度的调节。
模拟调光法的优点是操作简单，调光范围较大，可以实现连续调光，但是调光精度相对较低。
4.DALI调光法DALI(Digital Addressable Lighting Interface)是一种数字化的照明调光方式。
在DALI系统中，每个LED灯具都有一个唯一的地址，可以通过DALI控制器来对LED灯具进行调光控制。
DALI调光法的优点是调光控制精确，支持多灯组合调光，可以实现灯具的独立控制，但是需要对整个DALI系统进行编程和配置。
5.无线调光法无线调光法是通过无线通信技术实现对LED照明的调光控制。
具体实现方式是通过无线调光器和LED灯具之间的无线通信实现亮度的调节。
无线调光法的优点是操作便捷，可以实现远距离控制，但是相对于有线方式，无线调光法的稳定性和可靠性较低。
总结而言，LED照明的五种调光方法分别是PWM调光法、DC电流调光法、模拟调光法、DALI调光法和无线调光法。
不同的调光方法适用于不同的需求和场景，可以根据实际情况选择合适的调光方式。
常用的光源品种
1．热辐射光源白炽灯是第一代电光源，它是使电流通过灯丝将灯丝加热到白炽状态，从而发出可见光的。
卤钨灯也属于热辐射光源。
这类光源的发光效率比较低(每W只发出6．5～20．0 lm 的光通量)，光色偏黄，工作中产生的热量很高，比较费电，寿命也比较短。
虽然在不断改进．但仍存在上述缺点。
白炽灯适用于家居、旅馆、饭店，还可用作艺术照明和信号照明；高色温的白炽灯可用于舞台与电视照明、电影放映和摄影等。
由于白炽灯产生高温，因此不可将其靠近易燃物。
由于卤钨灯的内部充以卤族元素，克服了白炽灯泡易黑化的现象，减少了光通量的损失，使光源寿命有所加长(是白炽灯的1．5～2．0倍)，光色与显色性也都有所改善。
其中溴钨灯与碘钨灯的性能比较好。
卤钨灯一般分为管形卤钨灯(分单端和双端)、PAR灯和MR型卤钨灯3种。
双端管形卤钨灯可用于展示空间的泛光照明和一般照明。
单端管形卤钨灯可用于橱窗或展示照明等需要控制光束的场合。
单端和双端卤钨灯都可以采用红外反射膜来提高发光效率。
由于使用了红外反射膜使卤钨灯的红外辐射大大减少，因此不但在很大程度上保护了被照明对象，而且还使卤钨灯的发光效率提高了15％-20％。
PAR灯(Parabolic A1uminized Reflector)的字面意思是“抛物线镀铝反射灯”。
卤钨PAR 灯的效率比普通PAR灯的效率高，可节约电能40％左右。
这种灯可广泛用于橱窗、展厅等处的照明。
MR型卤钨灯的全称是“冷反射定向照明卤钨灯”，也叫“冷光杯”。
它是低电压型。
的(一般为12 V)灯具，由灯泡和反射镜封在一起构成。
它的抛物面是由玻璃压制而成的．内表面涂了很多层介质膜，这些层介质膜能反射可见光，透射红外光。
因此，可见光被反射到需要照明的物体上，而所发射的红外线绝大部分被反射镜滤掉了。
所以，在被照物体的表面上几乎没有红外辐射，因此MR型卤钨灯的俗称是“冷光束卤钨灯”。
一般照明用的卤钨灯的色温为2 800—3 200 K，与普通白炽灯相比，光色更白一些，色调也稍冷一点。
光学实验技术光源选择指南
光学实验技术光源选择指南在光学实验中，选择适合的光源是非常重要的一步。
光源的选择不仅会直接影响实验的结果，还会影响实验的准确性和可重复性。
本文将为您介绍一些常见的光源，并提供一些选择指南，帮助您在实验中找到最适合的光源。
一、白炽灯白炽灯是最常见的光源之一。
它们通常使用电流通过白炽灯丝来产生亮光。
白炽灯的优点是价格便宜、易于使用和维护。
它们还具有连续的光谱，适用于大多数常见实验。
然而，由于白炽灯是非天然光源，其光谱含有较少的明亮区域和较多的暗区域，这可能影响某些实验的结果。
二、氙灯氙灯是一种高亮度和高强度的光源，适用于需要大量光能的实验。
氙灯的光谱非常接近太阳光谱，因此可以应用于模拟太阳光的实验。
氙灯具有较高的颜色温度，因此适用于一些需要冷色调光线的实验。
然而，氙灯的价格较高，同时需要较复杂的设备来控制其电流和功率。
三、气体放电灯气体放电灯是一类基于气体放电原理的光源。
常见的气体放电灯包括氢气放电灯、氦气放电灯和氖气放电灯等。
这些灯具有较窄的光谱，适合一些需要选择性激发特定原子或分子的实验。
同时，气体放电灯的辐射强度较低，需要使用光增强器或测光仪器来捕获和测量其辐射光强。
四、激光器激光器是一种具有高度定向性和单色性的光源。
它们通常通过光的镜面反射和能级跃迁来产生高能量的激光光束。
不同类型的激光器适用于不同的实验需求。
例如，激光二极管适用于光通讯和光存储等应用，气体激光器适用于光谱分析和激光切割等应用。
然而，激光器的使用需要特殊的安全措施，因为激光束具有较高的能量和强度。
在选择光源时，还需要考虑一些其他因素，例如稳定性、可调节性和耐用性。
稳定性是指光源输出的稳定性和一致性。
对于一些需要准确且可重复的实验，稳定性非常重要。
可调节性是指光源的亮度和颜色是否可调节，这对于一些需要调节光线强度和颜色的实验非常重要。
耐用性是指光源的使用寿命和耐久程度。
对于长期实验或频繁使用的实验，耐用性是一个关键因素。
总之，在选择光源时，需要根据实验的具体要求和预期结果来选择最适合的光源。

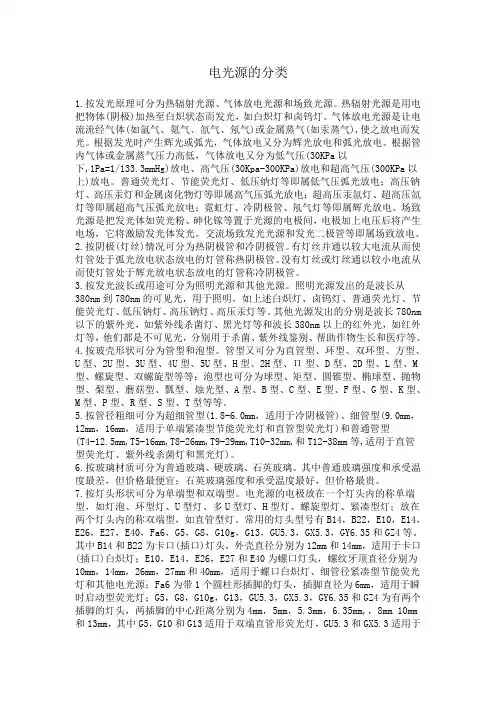

电光源的分类
电光源的分类1.按发光原理可分为热辐射光源、气体放电光源和场致光源。
热辐射光源是用电把物体(阴极)加热至白炽状态而发光，如白炽灯和卤钨灯。
气体放电光源是让电流流经气体(如氩气、氪气、氙气、氖气)或金属蒸气(如汞蒸气),使之放电而发光。
根据发光时产生辉光或弧光，气体放电又分为辉光放电和弧光放电。
根据管内气体或金属蒸气压力高低，气体放电又分为低气压(30KPa以下,1Pa=1/133.3mmHg)放电、高气压(30Kpa-300KPa)放电和超高气压(300KPa以上)放电。
普通荧光灯、节能荧光灯、低压纳灯等即属低气压弧光放电；高压钠灯、高压汞灯和金属卤化物灯等即属高气压弧光放电；超高压汞氙灯、超高压氙灯等即属超高气压弧光放电；霓虹灯、冷阴极管、氖气灯等即属辉光放电。
场致光源是把发光体如荧光粉、砷化镓等置于光源的电极间，电极加上电压后将产生电场，它将激励发光体发光。
交流场致发光光源和发光二极管等即属场致放电。
2.按阴极(灯丝)情况可分为热阴极管和冷阴极管。
有灯丝并通以较大电流从而使灯管处于弧光放电状态放电的灯管称热阴极管。
没有灯丝或灯丝通以较小电流从而使灯管处于辉光放电状态放电的灯管称冷阴极管。
3.按发光波长或用途可分为照明光源和其他光源。
照明光源发出的是波长从380nm到780nm的可见光，用于照明，如上述白炽灯、卤钨灯、普通荧光灯、节能荧光灯、低压钠灯、高压钠灯、高压汞灯等。
其他光源发出的分别是波长780nm 以下的紫外光，如紫外线杀菌灯、黑光灯等和波长380nm以上的红外光，如红外灯等，他们都是不可见光，分别用于杀菌、紫外线鉴别、帮助作物生长和医疗等。
4.按玻壳形状可分为管型和泡型。
管型又可分为直管型、环型、双环型、方型、U型、2U型、3U型、4U型、5U型、H型、2H型、Π型、D型、2D型、L型、M 型、螺旋型、双螺旋型等等；泡型也可分为球型、矩型、圆锥型、椭球型、抛物型、梨型、蘑菇型、瓢型、烛光型、A型、B型、C型、E型、F型、G型、K型、M型、P型、R型、S型、T型等等。
电光源的分类
一、电光源的种类电光源可分为热辐射光源、气体电光源及其他场致发光、激光等类型，电视照明中常用的有：热辐射类：普通白炽灯、卤钨灯气体放电类:荧光灯、金属卤化物灯、氙灯1.白炽灯：普通的钨丝灯。
优点：是显色性好，寿命较长，功率范围大。
缺点：发光效率低，(百分之几),色温低(2300-28000K)，玻璃壳发黑，降低发光效率。
2.卤钨灯：最常用的电视照明光源。
它是在常用的钨丝灯的基础上充入少量的卤素制成的。
在一定温度下卤素与蒸发到玻壳上的钨化合。
化合成的卤化钨是气体，随着灯内气体的对流，卤化钨又扩散到灯丝附近，由于灯丝温度很高，因此卤化钨又分解为卤开绿灯及钨，钨又回到钨丝上。
I优点：P109•色温高，且稳定，一般在2900-32000K •发光效率高，稳定，30流明/瓦•寿命比同功率的白炽灯长3-4 倍•透光性好，可见光全部能透过。
•体积小。
•显色指数高97-99缺点：•不能用手拿，碰到体酸的石英玻璃使用时易碎。
•耐震性差。
•由于制造技术原因，灯丝易断。
常见的卤钨灯有:石英碘钨灯管（散光灯、新闻灯）、（聚光灯、回光灯）。
3.金属卤化物灯灯腔内充有某种金属的卤化物。
常用的有镝钬灯。
卤化灯】石英卤钨灯泡放像：金属优点：•色温高：5500-6000K•显色性高：80-90•发光效率高：80-100流明/瓦•寿命长是室外拍摄常用的光源。
4氙灯:优点：•色温高：6000K•显色指数高：94•发光效率高：30-40流明/瓦•启动快速其光谱能量分布与日光接近，常用作外景照明显示指数，色温，发光效率。
5.荧光灯： 是一种惰性气体灯。
P110光源的三基色荧光灯。
光谱能量分布曲线以红、绿、蓝三原色组成而得名。
外形与荧光灯一样，属于冷光源。
【放像：三基色灯】优点：•发光效率高，是白炽灯的4-5倍•寿命长：是白炽灯的5-10倍•发光柔和。
常用于演播室的基础照明。
二、电视照明的灯具各种电光源还要与相应的灯具配合，才能使用。
灯具一般分为聚光型灯具和散光型灯具。
调光调色方案
调光调色方案1. 背景介绍随着智能家居的兴起，人们对于室内照明的要求也越来越高。
传统的照明方式往往只能提供单一的亮度和色温，这对于创造舒适的居住环境和营造良好的氛围来说是不够的。
因此，调光调色方案应运而生。
调光调色方案是指通过控制灯光的亮度和色温来满足不同使用场景下的照明需求。
2. 调光技术2.1 调光方式调光技术主要有以下几种方式：•电阻调光：通过改变电路中的电阻来改变电流的大小，从而实现调光。
这种调光方式简单、成本低，但调光范围较窄，且对于节能环保要求较高的场合效果有限。
•脉宽调制（PWM）：通过改变灯光的亮灭时间比例来实现调光。
这种调光方式调光范围广，精度高，但需要专门的调光控制器来实现。
•电流调光：通过改变灯光的驱动电流来实现调光。
这种调光方式可以在一定范围内调节亮度，但不能调节色温。
•电压调光：通过改变灯光的供电电压来实现调光。
这种调光方式简单易实现，但对灯具的电源和电压稳定性要求较高。
2.2 调光控制调光控制通常使用调光开关、遥控器、手机APP等方式实现。
调光控制可以实现单灯调光、多灯同步调光、分区调光等不同控制方式。
其中，智能调光控制系统可以通过设置不同的场景模式和定时任务来实现自动化的灯光控制。
3. 调色技术3.1 色温调节色温调节可以改变灯光的色温，从而影响人眼的感知。
常见的色温范围有暖白光（2700K）、白光（4000K）和冷白光（6000K）。
通常可以通过调光控制来实现色温调节。
3.2 色彩调节色彩调节可以改变灯光的颜色，从而创造出不同的氛围。
常见的色彩调节方式有RGB调光和RGBW调光。
RGB调光可以通过控制红、绿、蓝三种基色的亮度比例来调节灯光的颜色，而RGBW调光在此基础上增加了白色光源，提供更丰富的色彩选择。
4. 应用场景调光调色方案广泛应用于以下场景：•居家照明：通过调光调色方案，可以根据不同的使用场景（如休息、阅读、聚会等）来选择合适的亮度和色温，创造出舒适的居住环境。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光源分类及调光方案类别:个人日记评论(0)浏览(1286)2009-7-17 [原创]标签：设计电光源灯可以分成固体发光光源灯和气体放电发光光源灯二种：固体发光光源灯分类1）白炽灯A．充气白炽灯a．卤钨灯b．非卤钨灯B．真空白炽灯2）半导体灯-LED灯气体放电发光光源灯分类1）孤光放电灯A．低气压放电灯a．荧光灯b．低压钠灯B．高气压放电灯a．高压汞灯，钠灯b．金卤灯2）辉光放电灯霓红灯（氖灯）下面分别对主要电光源灯的特性作简单介绍1）白炽灯白炽灯是最普通常用的电光源灯，它靠灯丝通电加热辐射发光，发光强度与通电电压幅度成指数函数关系。
可见光占10%，红外线点83%。
因此它们的光效不高，一般在15lm/w。
白炽灯的钨贡灯丝是电阻性阻抗，因而它的功率因数CosΦ=1，冷态时灯丝电阻值小于热态时的电阻值，冷态开启灯时的电流将是正常额定工作电流的7-10倍。
白炽灯的开关无延时，可以即开即关。
白炽灯可以调光，其范围可以从0%-100%，灯色变化很小。
色温在2700~2900k,灯的显色性很好，显色性（Ra）可达95 -99。
对白炽灯降压调光可延长灯的寿命，降低灯的功率消耗。
一般白炽灯寿命为1000多小时。
白炽灯构造卤钨灯是白炽灯内充有氟、氯、溴、碘卤素气体，当通电加热灯丝后，灯丝蒸发出来的钨原子在灯泡壁附近与卤素化合形成卤钨化合物，当它扩散到高温的灯丝周围时卤钨化合物就还原分介成卤素和钨。
钨就沉积到灯丝上，而卤素又扩散到灯泡壁，它又再去与钨原子化合，如此循环保护了灯丝不易被烧坏从而延长了灯的寿命可达2000小时。
卤钨灯调光太低会降低卤钨循环，因此卤钨灯使用一定时要将电压加到额定值工作若干小时进行卤钨再生。
卤钨灯的光效要比白炽灯高，可达25lm/w，发光也比较稳定。
供卤钨灯的灯丝电源电压有几种，有市电220V，也有通过变压器降为36V低压的，因此卤钨灯的阻抗性能将因有无变压器而有区别。
220V供电的灯是电阻性阻抗（阻抗），带有铁芯变压器的为电感性阻抗（感抗），如果采用电子变压器的则为电容性阻抗（容抗），在配置调光控制器时就要十分注意。
荧光灯可分成直管形、环形和紧凑型三种，通常调光荧光灯一般都采用T8型（管径26mm）直管荧光灯。
荧光灯是低气压孤光放电灯。
孤光放电时产生紫外辐射去激发涂在壁内的荧光粉而发光，不同荧光粉就有不同的光色，荧光灯的可见光比白炽灯高达19%，红外线为41%，它的光效高达60lm/w，且发热小，气体放电在孤光放电区的伏安特性呈负阻特性（电压随着放电电流增加反而降低）因此必须在灯路中串联一只电感或电阻性的镇流器，用以限止电流无限增加烧坏灯，现在荧光灯镇流器已采用电子镇流器，它比铁芯镇流器有许多优点（改善了启动效果；提高了功率因数；无闪烁现象；节能；体积小重量轻）。
可调光电子镇流器是采用控制高频（大于20KHz）输出电压去激励荧光灯发光，改变输出频率就改变荧光灯的亮度，因此只要控制镇流器的输出就可以对荧光灯调光，目前控制电子可调光镇流器的控制信号有三种：A．O-10VDC模拟信号接口B．DSI数字信号接口C．DALI数字可寻址接口荧光灯适宜在环境温度20-25℃工作，环境温度在10℃或40℃时光通为额定值的90%，60℃时光通下降至65%，65℃时光通只有额定值的60%。
金卤灯也是孤光放电灯，它是将灯泡内有高强度汞气和稀有气体的汞灯再充有不同金属卤化物，用以产生不同光色。
金卤灯加电压后，首先在主电极和辅助极之间产生辉光放电，然后转移到主电极间形成孤光放电，放电时产生的热量使灯泡内的汞气和金属卤化物经过几分钟后全部蒸发，达到稳定发光，这就是金卤灯的启动过程，启动时不仅时间长（5到10分钟）而且启动电流是正常电流的1.2-1.5倍，另外全卤灯熄灭后不能马上再点灯，这是由于熄灯后灯泡内的离子迅速复合，但这时灯泡温度和蒸气压力仍然很高，不能使原离子电离形成孤光放电，需要间隔几分钟后（5-15分钟）才能启动。
这是控制金卤灯开启必须注意的。
金卤灯对外加的电压有一定要求，电压太低可能会熄灭或无法启动，电压低灯的光色也会发生变化，电压过高也会因灯功率过主高导致灯熄灭，为此要求镇流器使金卤灯工作在一定功率和一定电压范围内。
为了提高功率因数，通常金卤灯都带有补偿功率因数的电容器，如果要用前沿相控调光器去调光金卤灯必须将电容器移到调光器的前面，一般金卤灯的调光范围在50-100%，必须在加热10-15分钟后才能调光，灯全亮后要向下调光必须很慢。
二次调光周期之间要有一个全亮输出使灯的放电回到正常状态，有专家认为对金卤灯调光会降低它的寿命。
因此通常金卤灯用于开关控制。
金卤灯的光效较高达50-60lm/w，色温在5000K，寿命长，显色性好。
霓红灯是气体放电灯，它工作在辉光放电压，放电电流密度小，放电维持电压高，它是将涂有种颜色荧光粉的玻璃管抽真空后充入氩，氖等气体后制成，由于它的放电起辉电压高于正常工作电压因此必须配有专用的高压（1500V）变压器。
霓红灯可以瞬间启动和关闭，可以调光。
它是属于半导体PN 结场致发光的灯，过去由于半导体材料和加工工艺的限制无法解决它的发光效率低、视角窄、光亮度低、颜色简单、产品质量不稳定的问题，近年来材料，工艺技术有了很大提高，产品质量有了提高出现了高亮度，不同颜色的发光二极管加上它体积小，寿命长，可靠性高低电高压低功耗等优点，用LED 作为电光源有很大的发展前景。
LED 灯的开关响应速度很快可达0.1us 。
且无冲击电流。
照明控制器的主要功能是控制电光源灯的开关或亮度调节，对不同性质的电光源灯有不同的控制方法。
开关控制方式比较简单，调光比较复杂。
开关控制器有三种控制类型A．用大电流容量开关继电器作开关器件控制继电器开关的驱动线圈是直流低压小电流，大电流开关的触点密封在塑壳内，可以开关220V交流电流。
B．用继电器或交流接触器的触点作开关器件交流接触器，它的驱动线圈是220V交流电源，接触器的开关触点可以承受较大的电流，最大可达200多安培，这种开关控制的方式一般前级都采用继电器开关去控制交流接触器的驱动线圈，然后控制交流接触器的触点开关。
见下图控制单元图继电器开关一般都是单极的而交流接触器是多极开关，因此可用于三相同时开关切换控制。
C．用可控硅与继电器触点组合的开关器件用可控硅作开关器件，也就是通过控制可控硅的通断来控制灯路的开和关，避免继电器触点在开关时产生电火花损坏触头，特别在开关大电流负载时，采用可控硅与继电器组合型式的开关控制器如下图所示：●∙∙∙∙∙∙∙∙∙∙∙∙ 正常灯路电流是通过K1，K2开关继电器接通的，不通过可控硅T 。
●∙∙∙∙∙∙∙∙∙∙∙∙ 灯路的开始接通，或接通后的断开是靠可控硅T 来完成，不靠K1，K2来开关。
开关控制器的电路结构原理如下图所示L1 共模电感，用于扼制从主电源上传输来的电干扰信号K1 热磁空气断路器，用于防止灯路过载或短路，保护通道中的继电器开关触点K2 旁路开关，用于应急点灯（DDRC××××MOT有）R 继电器，通道开关控制器件S 直流电源，为CPU和微电子集成电路提供电源CPU 微处理器，控制器的主控器件，分别控制各继电器的开和关BB` 220V主电源排，为各开关通道提供220V主电源BUS RS485数据总线，控制器与其它部件之间的信息通路Lamp 灯，控制对象现在推出一种体积较小的DIN标准导轨式结构的继电器开关控制器（DDRC）、它的电路原理结构如下图所示。
∙∙∙∙∙∙∙∙∙∙∙∙ 多路无电源输入，多路开关控制输出∙∙∙∙∙∙∙∙∙∙∙∙ 每一通道有一只开关继电器，CPU分别控制每个通道的开关。
无热磁空气断路器保护。
∙∙∙∙∙∙∙∙∙∙∙∙ 控制器上220V主电源输入仅通过AC/DC变换成12VDC输出仅供CPU及微电子集成电路的电源用。
不为开关通道提供220V电源。
2）调光控制器调光控制器的调光方式根据电光源灯的工作性能有所不同，目前有三种方式：A．直接调节输出电压幅度的有效值对灯进行调光，如相控调光，正弦波电压调光。
B．通过电光源灯的辅件（镇流器或变压器）进行调光，如荧光灯调光，低压卤钨灯调光。
C．采用低电压脉宽调制（PWM）波去调光如LED灯要求调光器能达到∙∙∙∙∙∙∙∙∙∙∙∙ 调光输出电压稳定，无闪烁现象∙∙∙∙∙∙∙∙∙∙∙∙ 调光器件功率损耗小，效率高（98%）∙∙∙∙∙∙∙∙∙∙∙∙ 调光器输出与灯的阻抗匹配。
∙∙∙∙∙∙∙∙∙∙∙∙ 由于调光而产生的谐波干扰小∙∙∙∙∙∙∙∙∙∙∙∙ 体积小重量轻∙∙∙∙∙∙∙∙∙∙∙∙ 价格便宜A．相控调光器相控调光器是以不同相位角切割正弦电压波的幅度大小，从而改变输出电压的有效值去调节灯的亮度，这时灯的电压波形已不是一个完整的正弦波而是一个被切割的非正弦波，按照切割方法又可分为前沿相控调光和后沿相控调光。
前沿相控调光采用的调节器件为可控硅，后沿相控调光采用IGBT晶体管，如今有的公司已有专利用IGBT管组成前沿相控调光。
只要在调光器的输出端加上一个电流电压检测电路，就可检测出负载性质是相位超前还是落后，调光器在几个正弦波周期内检测到灯路的负载抗性质然后就自动改换成适应的调光方法。
不管前沿相控还是后沿相控，切割正弦波后就会产生高次谐波，白炽灯调光当在90°切割正弦波导通时三次谐波占5 3.7%，45°时占17.2%。
这种高次谐波将会干扰和影响电源系统或影响其它电子设备的工作，因而必须采取措施扼制。
目前在可控硅调光器中用得最普通的是铁磁芯电感（chock）。
IGBT晶体管调光器中可以通过电路改善切割的斜度，因而可以不用Chock。
可控硅相控调光控制器的电路结构原理如下图所示：L1 共模电感用于扼制从主电源上传输来的电干扰。
K1 热磁空气断路器用于防止灯路过载或短路保护通道中的可控硅或晶体管器件K2 旁路开关用于应急点灯L2 chock 用于扼制相控调光时产生的高次谐波D 调光控制器件可控硅或IGBT晶体管S 直流电源用于为CPU和微电子集成电路提供电源CPU 微处理器用于控制调光器BB` 220V主电源为控制器通道输出和控制本身器件提供电源Lamp 灯主控对象Bus 数据总线用于为控制器提供命令数据通信可控硅前沿相控调光方法如下图所示：∙∙∙∙∙∙∙∙∙∙∙∙ 按调光量的要求CPU求得相对应的导通控制角Φ∙∙∙∙∙∙∙∙∙∙∙∙ 从正弦波零度开始计算导通控制角Φ∙∙∙∙∙∙∙∙∙∙∙∙ 按控制要求在到达Φ角度时触发T1可控硅被导通，切割正向的正弦波，产生相应幅度的电压输出 ∙∙∙∙∙∙∙∙∙∙∙∙ Φ=180°时正向导通的可控硅T1被反向电压截止∙∙∙∙∙∙∙∙∙∙∙∙ 180°后可控硅T2在反向Φ控制角导通，切割反向正弦波。
