桥架施工方案
电缆桥架的施工方案及措施
电缆桥架的施工方案及措施电缆桥架是一种用于电缆敷设的承载结构，广泛应用于建筑、电力、通信等领域。
为了确保电缆桥架施工的质量和安全性，本文将提供一份详细的施工方案及措施。
一、前期准备工作为了顺利进行电缆桥架的施工，首先需要进行详细的前期准备工作。
具体措施如下：1.方案设计制定详细的电缆桥架施工方案，包括施工过程中的步骤、工期、施工人员安排等内容。
确保方案合理、可行，并经相关部门批准。
2.材料准备准备所需要的电缆桥架材料，包括槽钢、连接件、支架等。
确保材料质量合格，并按照设计要求进行数量的准备。
3.施工人员培训对参与电缆桥架施工的人员进行培训，提高他们的施工技能和安全意识。
确保他们了解施工方案，并能正确操作施工设备。
二、施工方案电缆桥架的施工包括以下步骤：1.地基处理根据设计要求，对施工区域的地基进行处理。
清除杂物、平整地面，并进行必要的土方工程。
2.安装支架按照方案要求，安装电缆桥架的支架。
在安装过程中，要确保支架的稳固和垂直度，使用水平仪进行测量和调整。
3.安装槽钢将预先准备好的槽钢安装在支架上。
槽钢的安装应按照设计要求进行，确保槽钢之间的间距和高度符合标准。
4.连接件安装使用连接件将各个部分的槽钢连接在一起，形成完整的桥架结构。
连接件的安装过程中，要确保连接牢固、无松动。
5.接地处理对电缆桥架进行接地处理，以防止静电积聚和电流泄漏。
接地处理应符合相关规范和标准，确保施工区域的电气安全。
三、施工措施为保证电缆桥架施工的质量和安全，需采取以下措施：1.安全防护所有参与施工的人员必须佩戴安全帽、工作鞋等必要的个人防护用品。
同时，设置警示标志，确保现场安全。
2.质量控制严格按照施工方案和设计要求进行操作，确保工程质量达到标准。
对电缆桥架的材料、尺寸、连接牢固性等进行全面检查。
3.施工现场管理定期清理施工现场，保持整洁有序。
合理安排施工人员的工作时间和休息时间，确保他们在良好状态下进行施工。
4.设备维护定期检查和维护施工所使用的设备，确保其正常运转。
桥架施工专项方案
一、工程概况本工程为某大厦弱电系统桥架安装工程，主要包括网络、电话、监控等线路的桥架敷设。
桥架安装要求满足《电缆桥架安装》04D701-3《电气竖井设备安装》04D701-1等相关规范要求。
工程范围为大厦三至十层，总面积约为30000平方米。
二、施工准备1. 技术准备（1）熟悉施工图纸，明确桥架敷设的位置、尺寸及要求；（2）了解桥架及附件的型号、规格、性能及安装要求；（3）掌握桥架施工的工艺流程、质量标准和验收标准。
2. 材料准备（1）电缆桥架：选用符合国家标准、具有良好防腐性能的镀锌矩形钢管；（2）桥架附件：支架、吊杆、弯头、三通、四通、终端、接头等；（3）电气设备：手电钻、冲击钻、线坠、卷尺、扳手、螺丝刀等；（4）辅助材料：焊条、氧气、乙炔气、焊剂、橡胶绝缘带、塑料绝缘带等。
3. 人员准备（1）成立桥架施工小组，明确各成员职责；（2）对施工人员进行技术交底，确保施工人员掌握施工工艺和质量要求；（3）组织施工人员进行安全教育培训，提高安全意识。
三、施工工艺1. 桥架安装（1）根据施工图纸，确定桥架敷设位置，进行测量放线；（2）在墙面上预埋吊杆，确保吊杆位置准确、牢固；（3）将桥架吊装至预定位置，调整水平度；（4）将桥架与吊杆连接，确保连接牢固；（5）在桥架转弯、三通、四通等处设置相应附件，确保桥架顺畅；（6）对桥架进行整体检查，确保安装质量。
2. 桥架接地（1）将桥架的非导电部分进行接地处理；（2）检查接地电阻，确保接地良好。
3. 桥架配线（1）根据设计要求，核对线路型号、规格、程式、路由及位置；（2）将缆线布放于桥架内，确保缆线平直、无扭绞；（3）在缆线两端贴上标签，标明起始和终端位置。
四、质量要求1. 桥架安装牢固，水平度符合要求；2. 桥架接口平整，接缝处紧密；3. 桥架接地良好，接地电阻符合要求；4. 缆线布放平直，无扭绞、打圈等现象；5. 桥架及附件的型号、规格、性能符合要求。
五、安全措施1. 施工现场设置安全警示标志，确保施工安全；2. 施工人员佩戴安全帽、安全带等防护用品；3. 施工设备定期检查，确保设备安全可靠；4. 施工过程中，严格遵守操作规程，防止安全事故发生。

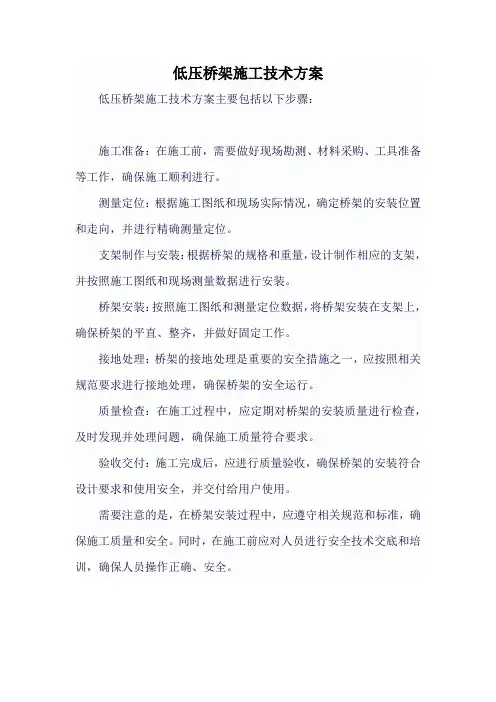

低压桥架施工技术方案
低压桥架施工技术方案
低压桥架施工技术方案主要包括以下步骤：
施工准备：在施工前，需要做好现场勘测、材料采购、工具准备等工作，确保施工顺利进行。
测量定位：根据施工图纸和现场实际情况，确定桥架的安装位置和走向，并进行精确测量定位。
支架制作与安装：根据桥架的规格和重量，设计制作相应的支架，并按照施工图纸和现场测量数据进行安装。
桥架安装：按照施工图纸和测量定位数据，将桥架安装在支架上，确保桥架的平直、整齐，并做好固定工作。
接地处理：桥架的接地处理是重要的安全措施之一，应按照相关规范要求进行接地处理，确保桥架的安全运行。
质量检查：在施工过程中，应定期对桥架的安装质量进行检查，及时发现并处理问题，确保施工质量符合要求。
验收交付：施工完成后，应进行质量验收，确保桥架的安装符合设计要求和使用安全，并交付给用户使用。
需要注意的是，在桥架安装过程中，应遵守相关规范和标准，确保施工质量和安全。
同时，在施工前应对人员进行安全技术交底和培训，确保人员操作正确、安全。
电缆桥架安装工程施工方案
电缆桥架安装工程施工方案一、工程概况电缆桥架（Cable Trays）是一种用于安装和支持电力、通信电缆的设备，广泛应用于各种建筑、工业设施等场所。
本施工方案旨在介绍电缆桥架安装的工作步骤、安全措施和质量要求，确保工程顺利进行。
二、施工准备1.设备准备：准备各种电动工具、手动工具、测量工具、焊接设备等。
2.施工区域划分：将施工现场划分为安全区域、施工区域和储存区域。
3.素材准备：准备各种规格的电缆桥架、固定件、连接剂等。
4.工具校验：检查所有工具的完好性和安全性。
三、工程实施1.现场勘测：根据施工图纸和现场情况进行勘测，确定电缆桥架的安装位置和布置方式，并进行标记。
2.预处理工作：a.清理工作区域：清理施工区域内的杂物和灰尘，确保施工现场整洁。
b.安装支架：根据设计要求，安装支架并调整好水平、垂直度。
3.安装电缆桥架：a.定位支架：根据标记的位置，在支架上定位电缆桥架的起点和终点，并使用螺丝固定好。
b.连接电缆桥架：根据设计要求，使用连接剂连接各个电缆桥架，并确保连接牢固。
c.安装附件：根据需要，安装附件如转角件、升降件等。
d.焊接处理：对需要焊接的电缆桥架进行焊接处理，并确保焊接质量。
4.安装电缆：a.预处理电缆：对电缆进行剥皮、切断等预处理工作。
b.安装电缆：将电缆放置在电缆桥架内，并使用固定件和卡子固定好，确保电缆的垂直度和整齐度。
c.引入、引出电缆：在需要引入或引出电缆的位置，开设相应的孔洞，并增加保护套管。
5.安装附件及补充工作：根据设计要求，安装附件如护套、遮盖板等，进行必要的补充工作。
6.清理工作区域：清理施工现场内的杂物，将多余的材料妥善堆放或清运。
四、工程验收1.验收标准：按照设计图纸和相关规范进行验收。
2.验收内容：验收电缆桥架的布置、定位、连接、焊接、固定、电缆安装等情况。
3.验收结果：对合格的部分进行验收合格的处理，对不合格部分进行整改处理，直至达到验收要求。
五、安全措施1.安全教育：对所有参与施工的人员进行必要的安全教育，增强施工人员的安全意识。
桥架施工方案(1)
桥架施工方案(1)一、引言桥梁是连接两个地点之间的重要交通枢纽，桥梁的施工至关重要。
桥架施工方案是在桥梁建设中的重要步骤之一，它直接关系到桥梁结构的稳定性和安全性。
本文将详细介绍桥架施工的方案设计及实施过程，以确保施工的顺利进行。
二、桥架施工方案设计1. 施工前准备在进行桥架施工之前，需要进行充分的前期准备工作。
首先是查看施工现场环境，评估地形地貌情况，确定是否需要进行土方或爆破作业。
其次是确定施工方案及施工方法，包括材料选择、吊装设备准备等。
最后是确定施工人员的组织架构及分工，制定详细的施工计划和安全措施。
2. 桥架结构设计桥架结构设计是桥架施工方案的核心内容。
在设计桥架结构时，需要考虑到桥梁的跨度、荷载等因素，确保桥架能够承受桥梁的运载要求。
在确定桥架结构后，需要进行详细的计算和评估，以确保桥架的稳定性和安全性。
3. 施工工艺流程桥架施工的工艺流程包括桥架的制作、吊装、安装等环节。
首先是进行桥架的预制，根据设计要求进行钢筋加工、混凝土浇筑等作业。
然后是吊装桥架，需配合合适的吊装设备进行吊装作业，确保桥架能够准确安装到指定位置。
最后是进行桥架的连接和固定，保证桥架的整体结构稳定。
三、桥架施工实施过程桥架施工的实施过程需要严格遵守设计要求和施工方案，确保施工质量和安全。
在施工过程中，需要严格执行安全操作规程，保障施工人员和设备的安全。
同时，需要及时调整施工计划，应对可能出现的施工问题，确保施工进度不受影响。
四、总结桥架施工是桥梁建设中的重要环节，设计合理的桥架施工方案和严格执行的施工过程是保障桥梁质量和安全的关键。
通过对桥架施工方案的详细设计和全面实施，可以有效提高施工效率和质量，确保桥梁的安全运营。
桥架建设工程施工方案
桥架建设工程施工方案一、工程概述桥架建设工程是一项复杂的工程，需要在设计、施工、安装及验收等方面付出大量的时间和精力。
本工程的建设需要充分考虑地理环境、气候条件以及交通情况等因素，保证施工质量和安全，有效确保桥梁的使用寿命和安全稳定性。
本文将对桥架建设工程的施工方案进行详细描述，以达到科学合理的施工目的。
二、工程概况本工程是为了连接城市两边的交通，改善城市交通状况而建设的。
桥架建设工程包括建设桥墩、桥面和桥下结构等，工程量较大。
本工程需要对现有的河流进行改道，确保桥梁的稳定性。
建设过程需要严格按照设计要求进行施工，确保桥梁的安全和稳定性。
三、施工方案1.施工前期准备在进行桥架建设工程之前，需进行充分的施工前期准备工作。
首先需要对施工场地进行勘察，确定施工场地的地质和土壤条件，评估施工安全性。
然后根据勘察结果进行设计方案的修改和优化，确保施工方案符合实际情况。
同时需确定施工进度和施工周期，配备充足的施工人员和设备，确保施工进度和质量。
2.施工工艺桥架建设工程的主要施工工艺包括桩基工程、桥墩施工、桥面混凝土浇筑、桥梁结构安装等。
施工过程中需根据实际情况做出相应调整，确保施工质量和安全。
2.1 桩基工程桩基工程是桥架建设工程的重要环节，对桩基工程需要进行严格的施工管理和监督。
施工前需要根据设计要求确定桩位和桩基的深度，选择合适的施工方法和设备。
在施工过程中需严格监督施工进度和质量，对桩孔的偏差进行及时修正，确保桩基的稳定性和承载力。
2.2 桥墩施工桥墩施工是桥架建设工程中的重要环节，需确保桥墩的准确度和稳定性。
在桥墩的施工过程中需要严格按照设备的要求和工艺要求进行，使用合适的模板和支撑设备，确保桥墩的准确度和平整度。
在桥墩的浇筑过程中需严格控制混凝土的质量和浇筑速度，确保桥墩的稳定性和安全性。
2.3 桥面施工桥面施工是桥架建设工程中的重要环节，需确保桥面的平整度和平稳性。
在桥面的施工过程中需要严格按照设计要求进行，确保桥面的平整度和平稳性。
桥架工程施工组织方案
桥架工程施工组织方案一、工程概况1.1 工程名称：某某桥架工程1.2 工程地点：某某地区1.3 工程范围：本工程为某某桥架的安装与维护工程，工程范围包括桥架的搭设、设备安装及调试等。
二、项目背景某某桥架工程是某某地区的重要交通枢纽，其安全运行对当地交通状况至关重要。
为了保障某某桥架工程的安全运行，本次工程计划对桥架设施进行全面检修与维护。
本工程将采用桥架搭设、设备安装及调试等工艺技术。
三、施工组织机构3.1 施工单位：本工程施工单位为某某公司，负责本工程的全部施工任务。
3.2 施工负责人：施工单位负责人为某某，具有丰富的工程施工管理经验。
3.3 监理单位：本工程的监理单位为某某监理公司，负责监督施工单位的施工过程及工程质量。
3.4 设计单位：本工程的设计单位为某某设计院，负责提供桥架工程的设计方案及相关技术支持。
3.5 安全管理人员：本工程将配备专业的安全管理人员，负责工程安全管理工作的实施。
四、施工准备工作4.1 人力资源准备：施工单位将根据工程进度安排足够的施工人员，并对施工工人进行相关的安全教育和技术培训。
4.2 施工技术准备：施工单位将准备好所需的机械设备、施工材料和施工技术手册等。
4.3 安全防护准备：施工单位将做好安全防护设施的布置，确保施工过程中的安全。
五、施工方案5.1 桥架搭设阶段5.1.1 搭设计划：施工单位将根据设计要求，制定桥架搭设的详细施工计划，包括搭设方案、工期安排等。
5.1.2 施工流程：按照搭设计划，先进行桥架的基础搭设，然后安装桥架的主体结构，并进行相关的连接和固定工作。
5.1.3 安全保障：在搭设过程中，施工单位将加强对施工人员的安全教育和管理，确保施工过程中的安全。
5.2 设备安装阶段5.2.1 安装计划：施工单位将根据设备安装的要求，制定详细的设备安装计划，包括安装方案、设备调试等内容。
5.2.2 安装流程：按照安装计划，先将设备运输到指定位置，然后进行设备的吊装、安装和调试等工作。
桥架施工方案(3篇)
第1篇一、工程概况1. 工程名称：某高速公路桥架施工工程2. 工程地点：某高速公路3. 工程规模：全长XX公里，桥架共计XX座4. 工程内容：桥架施工主要包括桥架制作、运输、安装、防腐、涂装等环节。
二、施工组织设计1. 施工组织机构（1）项目经理部：负责整个工程的全面管理，协调各部门之间的关系，确保工程顺利进行。
（2）技术部：负责工程的技术设计、施工方案编制、技术交底、技术指导等工作。
（3）施工部：负责桥架的加工、运输、安装、防腐、涂装等工作。
（4）质检部：负责工程质量监督、检验、验收等工作。
（5）安全部：负责工程安全管理工作，确保施工安全。
2. 施工进度计划（1）桥架制作：预计需时XX天。
（2）运输：预计需时XX天。
（3）安装：预计需时XX天。
（4）防腐：预计需时XX天。
（5）涂装：预计需时XX天。
三、施工方案1. 桥架制作（1）材料选用：选用优质钢材，符合国家标准。
（2）加工工艺：采用数控切割、焊接、抛丸、喷砂、涂装等先进工艺。
（3）质量要求：桥架尺寸准确、焊接质量优良、防腐性能达标。
2. 运输（1）运输方式：采用货车运输。
（2）运输要求：确保桥架在运输过程中的安全，避免碰撞、变形等。
3. 安装（1）施工准备：根据设计图纸，做好施工前的各项准备工作。
（2）安装顺序：先安装桥墩，再安装桥面，最后安装桥栏杆。
（3）安装要求：确保桥架安装牢固、位置准确、符合设计要求。
4. 防腐（1）防腐材料：选用环保型防腐涂料，符合国家标准。
（2）防腐工艺：采用喷砂、涂装等工艺，确保防腐效果。
5. 涂装（1）涂装材料：选用环保型涂装材料，符合国家标准。
（2）涂装工艺：采用喷漆、烤漆等工艺，确保涂装质量。
四、施工质量控制1. 材料质量：严格控制原材料的质量，确保原材料符合国家标准。
2. 施工质量：严格按照施工方案执行，确保施工质量。
3. 质检验收：在施工过程中，进行定期质检验收，确保工程质量。
4. 隐蔽工程验收：在隐蔽工程完成后，进行验收，确保隐蔽工程质量。
