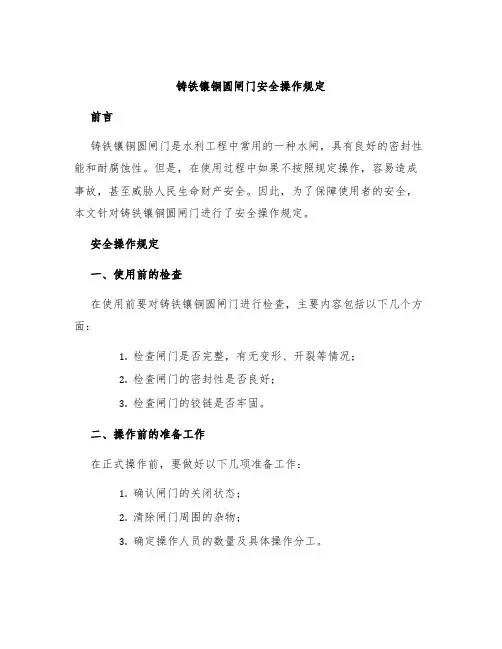

铸铁镶铜圆闸门安全操作规定
铸铁镶铜圆闸门安全操作规定前言铸铁镶铜圆闸门是水利工程中常用的一种水闸，具有良好的密封性能和耐腐蚀性。
但是，在使用过程中如果不按照规定操作，容易造成事故，甚至威胁人民生命财产安全。
因此，为了保障使用者的安全，本文针对铸铁镶铜圆闸门进行了安全操作规定。
安全操作规定一、使用前的检查在使用前要对铸铁镶铜圆闸门进行检查，主要内容包括以下几个方面：1.检查闸门是否完整，有无变形、开裂等情况；2.检查闸门的密封性是否良好；3.检查闸门的铰链是否牢固。
二、操作前的准备工作在正式操作前，要做好以下几项准备工作：1.确认闸门的关闭状态；2.清除闸门周围的杂物；3.确定操作人员的数量及具体操作分工。
三、开启闸门在开启闸门之前需要注意以下几个方面：1.开启闸门时，应该先开启下部闸门，并等到下部闸门完全开启后再开启上部闸门；2.开启闸门的同时，要有人观察闸门的状态，并确定闸门是否完全开启；3.开启闸门的过程中，应该严格遵守相应的操作规定，如在操作过程中出现异常情况应立即停止并寻找解决方法。
四、关闭闸门在关闭闸门之前需要注意以下几点：1.关闭闸门前，应该将电源和压力等相关设备关闭，并等待一段时间以确保压力消失；2.关闭闸门时，应该先关闭上部闸门，再关闭下部闸门；3.关闭闸门时，应该有专人观察闸门的状态，确保闸门完全关闭；4.在关闭闸门后，应该及时对闸门周围的环境进行清理，确保周边环境的安全。
五、其他注意事项1.在操作中，应该保持闸门及周围环境清洁卫生；2.操作过程中，应该严格按照操作规定进行；3.在操作中，应该随时注意安全事项并寻找解决方法；4.操作中发现的异常情况应立即上报并采取相应措施。
结语在使用铸铁镶铜圆闸门时，我们应该以安全为第一考虑，严格遵守操作规定，避免发生危及人民生命和财产安全的事故。
希望这份安全操作规定对铸铁镶铜圆闸门的使用有所帮助。
铸铁镶铜闸门技术要求
4.1 铸铁镶铜闸门4.1.1 总述本节规定了铸铁镶铜闸门的设计、制造、工厂试验的技术要求。
总则：标准化的外观、运行、维修、备品备件以及制造商服务，所提供的设备必须是一个制造商的最终产品。
本节设备应依据第二部分中“单位及标准”要求应用合适的参考标准。
4.1.2 招标设备清单与性能要求主要性能参数如下：闸板压向门框最大压力为0.1Mpa；闸板压离门框最大压力为0.025Mpa；正向渗漏量不大于1.0L/m.min。
反向渗漏量不大于2.0L/m.min。
4.1.3 供货范围15套完整的闸门、启闭机，主要包括启闭机、门框、闸板、轴导架和紧固螺栓。
每台闸门应成套地配备安全、有效及可靠运行所需的附件。
4.1.4 资料提交供方应提交下列资料但不限于以下内容：—设备的详图及说明，表明所有的安装尺寸及材料；—详细设备的性能说明；—安装、维修、运行手册；—安装方法的详细描述及安装精度规定；—试运转前的调试及检测要求；—闸门控制箱的接线图及控制原理图；—设备各部分的重量。
4.1.5 经验及资格制造商应有5年以上的该设备制造资历，并出示5个以上的用户的证明。
4.1.6 技术要求每个闸门应成套地配备启闭机。
手电两用启闭机本体应配有电控设备及起动停机按钮，并可将闸门的开/关状态信号送至PLC。
并留有运程开关的PLC接口。
电动机的防护等级为IP54。
闸门应为垂直安装的明杆式镶铜铸铁方（圆）闸门，每种闸门在污水中都应能适合于正反向水压条件。
丝杆材质为不锈钢，丝杆套用不锈钢制作并带有有机玻璃观察窗。
闸门主要有门框、闸板、带有锡青铜的金属密闭面及可调楔型压块等组成，闸门应具有结构坚固、耐磨耐蚀性强、安装使用方便的特点。
当闸门长期使用密封面磨损时，则可调整楔块位置，便能恢复原密封性能。
A．一般要求在最大工作水头下，闸门部件拉伸强度的安全系数不小于5。
并在计算的基础上增加2mm的腐蚀余量。
B．闸框闸框应加工成方形，以便与沟槽断面相匹配。
铸铁镶铜闸门技术说明(招投标专用)
1. 装配完整的铸铁镶铜闸门(闸板、闸框、闸杆、楔紧装置、密封座、吊 耳等)及配套手电两用启闭机或者手动启闭机。
2. 所有连接螺栓、地脚螺栓。
具体参数如下：2.1. 闸门设计、创造、检验和验收等都符合 CJ/T3006-92 《供水排水用铸 铁闸门》标准。
2.2. 闸门为明杆式铸铁镶铜闸门，附壁式安装，闸门门框通过混凝土二次 浇灌固定，方便、可靠。
2.3. 闸门铸件经时效处理，消除铸件的内应力，稳定组织结构，改善铸件 的机械性能，保证闸门在运输和安装过程中不变形。
2.4. 闸门在设计时保证闸板、 闸框在正常厚度基础上留有 2mm 的腐蚀裕度， 确保闸门使用寿命长。
2.5. 闸板、闸框的设计按最大工作水头，其拉伸、压缩和剪切强度的安全 系数大于 5，挠度确保小于构件长度的 1/1500。
2.6. 导轨按最大工作水头设计，其拉伸、压缩和剪切强度的安全系数大于5。
中小口径闸门的导轨与门框浇注成一体，大口径闸门的导轨摆布对称布置用 螺栓及定位销与门框二侧端部连接，保证受力后不断裂与脱落。
2.7. 闸板上端的吊耳与闸板相连。
中小口径闸门的吊耳与门板浇注成一体， 主要设备名称手电两用铸铁镶铜圆闸门技术规格 配水泵房 DN2000，N=2.2kW 总量1单 位 备注 台大口径闸门的吊耳用螺栓及定位销与门板连接，吊耳的受力点位于闸板中心线，在最大水头启闭时，其拉伸压缩和剪切强度的安全系数大于 5，吊耳厚度设计比国家标准规定的厚度大，能保证受力后不断裂与拉脱。
吊耳与丝杆通过销轴连接，增大销轴直径确保销轴受力后不变形。
2.8. 闸门密封座采用铜合金密封条精密加工而成，密封座板厚为 10mm，密封工作表面无划痕、裂纹温和孔等缺陷。
2.9. 经过精密加工和组装，闸框密封面与闸板密封面间隙小于 0.1mm。
闸板与闸框导向槽的间隙小于 1.6mm。
2.10. 良好的产品质量能保证闸门在最大工作水头时，正向密封泄漏量≤1.25L/min.m，反向密封泄漏量≤1.25L/min.m (密封长度)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4.1 铸铁镶铜闸门
4.1.1 总述
本节规定了铸铁镶铜闸门的设计、制造、工厂试验的技术要求。
总则：标准化的外观、运行、维修、备品备件以及制造商服务，所提供的设备必须是一个制造商的最终产品。
本节设备应依据第二部分中“单位及标准”要求应用合适的参考标准。
4.1.2 招标设备清单与性能要求
主要性能参数如下：
闸板压向门框最大压力为0.1Mpa；
闸板压离门框最大压力为0.025Mpa；
正向渗漏量不大于1.0L/m.min。
反向渗漏量不大于2.0L/m.min。
4.1.3 供货范围
15套完整的闸门、启闭机，主要包括启闭机、门框、闸板、轴导架和紧固螺栓。
每台闸门应成套地配备安全、有效及可靠运行所需的附件。
4.1.4 资料提交
供方应提交下列资料但不限于以下内容：
—设备的详图及说明，表明所有的安装尺寸及材料；
—详细设备的性能说明；
—安装、维修、运行手册；
—安装方法的详细描述及安装精度规定；
—试运转前的调试及检测要求；
—闸门控制箱的接线图及控制原理图；
—设备各部分的重量。
4.1.5 经验及资格
制造商应有5年以上的该设备制造资历，并出示5个以上的用户的证明。
4.1.6 技术要求
每个闸门应成套地配备启闭机。
手电两用启闭机本体应配有电控设备及起动停机按钮，并可将闸门的开/关状态信号送至PLC。
并留有运程开关的PLC接口。
电动机的防护等级为IP54。
闸门应为垂直安装的明杆式镶铜铸铁方（圆）闸门，每种闸门在污水中都应能适合于正反向水压条件。
丝杆材质为不锈钢，丝杆套用不锈钢制作并带有有机玻璃观察窗。
闸门主要有门框、闸板、带有锡青铜的金属密闭面及可调楔型压块等组成，闸门应具有结构坚固、耐磨耐蚀性强、安装使用方便的特点。
当闸门长期使用密封面磨损时，则可调整楔块位置，便能恢复原密封性能。
A．一般要求
在最大工作水头下，闸门部件拉伸强度的安全系数不小于5。
并在计算的基础上增加2mm的腐蚀余量。
B．闸框
闸框应加工成方形，以便与沟槽断面相匹配。
闸门处于全开位置时，闸板至少有一半仍然包含在闸框内。
闸框的下边缘应有加工过的凹形槽，槽内嵌入有铜质的密封座面，并用和密封座面相同的材料制作的沉头螺钉与闸框连接，此密封座面应加工到≤3.2μm的表面粗糙度。
闸框背面也应进行加工，以便与预埋墙框的机械加工面直接栓接。
闸框与墙框结合面在安装时应充填粘接剂。
C．闸板、导轨及吊耳
闸板应为整体铸造结构、矩形、带有整体浇铸的水平和垂直方向的加强筋。
在最大负荷时，挠度不得大于构件长度的1/1500。
闸板的滑动处应有加工过的凹形槽，槽内嵌入有铜质的密封座面，并用与密封座面相同材料制成的沉头螺钉与闸板连接。
整个闸板长度的每一边的滑动面处应加工成一台阶结构，此结构与导槽之间保持小于或等于5mm的间隙，闸板的四边均应有楔块，闸板上方的垂直中心线应固结或整体铸造吊耳，用于连接闸杆。
在闸板侧边与导轨之间的间隙不得大于3mm，导轨应用不锈钢沉头螺钉与闸框连接或与闸框铸成整体，以防止导轨与闸框之间的相对运动。
闸门和闸框的底部应有防止闸板与闸框过度楔紧而设置的可调节顶块。
D．预埋墙框
预埋墙框应预埋在沟渠壁中。
墙框应铸造得平整光滑，不致于滞留栅渣。
E．闸杆
闸杆螺纹根部的直径尺寸应保证闸杆能在最大允许冲击水头下正常工作。
当闸门传动轴超过3m时，闸杆中间应设支撑装置，每3m可考虑设置一个支撑装置。
F．启闭机
启闭机应满足下列要求：
·防护等级：IP54
·不低于20，000次操作寿命
·工作电压：3相，380伏，允许波动±10%
·启闭速度约0.4m/分
机头留有螺栓与混凝土固定的孔，安装高度应适合人工操作。
启闭机应为闸杆提升式，在最大水头下，应由推动轴承支持闸门的重量。
轴承应永久性密封，并有润滑设置。
启闭机应设有连轴器，允许手轮操作，当电机停止工作时，即可采用手轮操作。
手轮是可移动的，手轮上应有“开”“关”标记。
启闭机上应设有下列指示、控制和保护装置。
·开/停/闭开关
·现场/遥控操作开关
·位置指示器，用以显示全开、全关、开度的等百分比
·错相保护
·过扭矩保护
·可调整的行程限制开关，带有指示器
·闸门和启闭机故障指示
G．材料
设备构件材料应能满足连续浸入污水中和暴露在污水散发的腐蚀性气体中，保证设备在规定的使用期间不会腐锈。
暴露在环境中的材料表面如果不是由高度防腐材料制成，应按第3章要求防腐。
主要部件的材质如下：
闸板：灰口铸铁HT250
闸框：灰口铸铁HT250
密封座：灰口铸铁HT200或
铜合金2CuSn5Pb5Zn
楔块：灰口铸铁HT200或
铜合金2CuSn5Pb5Zn
墙框：灰口铸铁HT250或碳钢Q235
导轨、吊耳：灰口铸铁HT250
闸杆：不锈钢2Cr13
吊块螺母：铜合金2CuSn5Pb5Zn
紧固件、地脚螺栓：不锈钢1Cr18Ni9Ti或Cr13
偏心销和销轴：不锈钢1Cr18Ni9Ti或Cr13
启闭机支座：灰口铸铁HT250或碳钢Q235
所有的铸件都不能有砂眼、气孔、裂缝和其它缺陷。
4.1.7 备品备件及报价
供方应提供随机备品备件和专用工具以及正常运转二年所需备品备件的详细清单，由业主审查确定。
报价数量为厂内安装的闸门、备品备件和专用工具。
闸门以台计，随机的备品备件和专用工具以套计，包含在设备价格中。
两年用的其他备品备件和推荐给业主的备品备件，另列清单并单独报价。
