沥青混合料密度和马歇尔稳定度试验评分细则
09.2沥青混合料马歇尔稳定度、流值
1. 引用标准：1.1《沥青路面施工及验收规范》GB50092-961.2《公路沥青路面施工技术规范》JTG F40-20041.3《公路工程沥青及沥青混合料试验规程》JTG E20-20111.4《公路路基路面现场测试规程》JTG E60-20081.5《公路工程质量检验评定标准》JTG F80/1-20041.6《公路工程施工质量验收规范》DGJ08-119-20052. 抽样方法及样本的大小：2.1 抽样方法:2.1.1抽样：2.1.1.1取样应随机并具代表性。
以检查拌和质量（如油石比、矿料级配）为目的时应从拌和机一次放料的下方或提升斗中取样，不得多次取样混合后使用，以评定混合料质量为目的时，必须分几次取样，拌和均匀后作为代表性试样。
2.1.1.2在沥青混合料拌和厂（场）取样：2.1.1.2.1在拌和场（厂）取样，宜用专用容器在拌和机卸料斗下方，每放一次取一次样，并倒在干净平板上，连续几次，混合均匀，用四分法取足够数量。
2.1.1.2.2在运输车上取样时，在运料汽车上取沥青混合料样品时，宜在汽车装料一半后，分别用铁锹从不同方向的3个不同高度处取样，然后混在一起用手铲适当拌和均匀，取出规定数量，这种车到达施工现场后取样时，应在卸料一半后，从不同方向取样，宜在3辆不同的车上取样混合使用。
注：在运料车上取样时不得仅从满载的运料车车顶上取样，且不允许只在一辆车上取样。
2.1.1.3道路现场取样：应在摊铺后未碾压前，于摊铺宽度两侧的1/2——1/3位置，用铁锹将摊铺层的全厚铲出取样。
每车取一次样，连续3车，混匀后四分法取足够的数量。
2.1.1.4对热拌沥青混合料每次取样时，都必须用温度计测量温度，精确至1℃。
2.1.1.5乳化沥青取样方法同上，只是对袋装常温沥青混合料，可在储存的料中随机取不少于3袋样，使用时将3袋拌和四分法至需要的样。
2.1.1.6液体沥青常温沥青混料的取样方法同上，如用汽油稀释时，必须在溶剂挥发后，方可封袋保存，用柴油稀释时，可在取样后即装袋保存。
沥青混合料马歇尔试验稳定度
沥青混合料马歇尔试验稳定度1. 马歇尔试验的基本概念大家好！今天咱们聊聊一个挺有趣的东西，叫“沥青混合料马歇尔试验稳定度”。
别被这个长长的名字吓到，实际上它就是一种用来检查沥青路面质量的方法。
简单来说，它告诉我们沥青路面到底耐不耐用。
想象一下，咱们修了一条新的马路，如果用的沥青混合料质量不好，过不了多久这马路就会坑坑洼洼的，开车的时候得小心翼翼，生怕掉进一个大坑里。
这可不是小事儿，所以在修路之前，我们得先做这个马歇尔试验，确保沥青混合料的质量过关。
2. 马歇尔试验的步骤和意义2.1 准备工作首先，咱们得准备好一堆沥青混合料，这些混合料里不仅有沥青，还有各种石子和矿料。
别看这些材料在一起就是一大堆，它们的搭配可有讲究。
要是搭配得当，路面就结实耐用；要是不合适，那就容易出问题了。
准备好这些材料后，我们要把它们放进一个叫“马歇尔模具”的东西里，这个模具看起来像个小桶，里头放满了材料，然后加热到一定的温度，让这些材料混合得更均匀。
2.2 压实和测试接下来，就是要把这些混合料压实了。
这里的“压实”可不是随便使劲压压就行，它有一定的标准。
我们用一个叫“马歇尔稳定度试验机”的设备，按照一定的压力把混合料压成标准的样子。
压实完了后，就要进行测试了。
测试时，我们会用专门的设备来测量它的稳定性，也就是看看这块沥青混合料在外力作用下能撑多久，不会变形或者崩裂。
3. 测试结果的解读3.1 稳定度的含义好了，测试结果出来后，我们要看看“稳定度”这个数字。
稳定度高，说明这块沥青混合料非常靠谱，能承受较大的压力，适合用在路面上；稳定度低，就说明这块材料不够坚固，可能不适合用在经常受压的路面上。
简单来说，高稳定度就像是用了一块超级坚固的砖，低稳定度就像是用了一块容易碎的砖。
3.2 路面的长期表现当然，稳定度只是一个方面，实际的路面表现还跟其他因素有关。
比如说，天气变化、交通流量、车轮的压力等等。
即使沥青混合料的稳定度很高，如果其他方面没做好，也可能出现问题。
沥青材料实验沥青三大指标试验
方孔筛 4.75mm、2.36mm、1.18mm、 0.6mm、0.3mm、0.15mm、 0.075mm
17
粗、细集料的筛析试验（续）
矿粉的筛分试验
标准筛：孔径为0.6mm、0.3mm、0.15mm、 0.075mm
在能控温的烘箱内 (105℃±5℃) 烘干.
18
（二）沥青混合料组成设计
19
沥青混合料的技术性能 取决于：
天然岩石的矿物成分 这些矿物在岩石中的结构与构造 沥青混合料的组成
20
砂石材料组成
砂石材料
天然砂砾
人工开采或轧制碎石或石屑 工业矿渣（煤渣等）
21
沥青混合料的组成
砂石材料 沥青
22
沥青混合料类型
骨架-密实型 SMA
悬浮-密实型 AC
骨架-空隙型 PFC(OGFC)
化的“抛物线最大密度理想曲线”。该理论认为：“矿料的颗粒级配曲 线愈接近于抛物线，则其密度愈大。”
36
级配曲线范围的绘制
级配曲线 按级配理论计算出各级集料在矿质混
合料的通过百分率，以通过百分率为纵坐 标绘制成曲线，即为理论级配曲线。但由 于矿料在轧制过程中的不均匀性以及混合 料配制时的误差等影响，使所配制的混合 料往往不可能与理论级配完全相符合。因 此，必须允许配料时的合成级配在适当的
10
（一）粗、细集料的筛析试验
11
天然砂砾
12
拌和站的料场
13
14
15
集料形状
16
粗、细集料的筛析试验
试验目的: 测定碎石或卵石的颗粒级配粗细程度.
粗集料筛分析试验
方孔筛 75 63 37.5 31.5 26.5 19 16 9.5 4.75
沥青混合料马歇尔稳定度试验
沥青混合料马歇尔稳定度试验(2007-08-21 13:54:57)转载沥青混合料马歇尔稳定度试验――表干法一、目的与适用范围本方法适用于进行沥青混合料的配合比和沥青路面施工质量检验。
本方法适用于按击实法制作沥青混合料成型的标准马歇尔试件圆柱体和大型马歇尔试件圆柱体。
二、主要试验步骤1、用表干法测出沥青混合料的密度、空隙率、沥青体积百分率、沥青饱和度、矿料间隙率等物理指标。
（1）、方法：称取干燥试件的空中质量（ma），置于网篮称取试件的水中质量（mw），取出试件擦去表面水称取试件的表干质量（mf）。
（2）、计算公式：吸水率Sa=(mf-ma)*100/(mf-mw)毛体积相对密度γf=ma/(mf-mw)毛体积密度ρf=γf×ρwρw--常温水的密度，g/cm3理论最大相对密度γt=100/(P'1/γ1+P'2/γ2+……+P'n/γn+Pb/γa)P'1……P'n--各种矿料占沥青混合料总质量的百分率，％γ1……γn--各种矿料对水的相对密度。
Pb--沥青含量，％空隙率VV=(1-γf/γt)*100理论最大密度ρt=γt×ρw体积百分率VA＝Pb×γf/γa矿料间隙率VMA＝VA+VV沥青饱和度VFA＝VA×100/(VA+VV)2、把恒温后的试件放在加载设备上。
3、当采用自动马歇尔试验仪时，把仪器的压力传感器、位移传感器与计算机正确连接，调整好程序；当采用压力环和流值计时，将流值计安装好，调整压力环。
4、启动加载设备。
当试验荷载达到最大值时，取下流值计，读取相应数据。
5、从恒温槽中取出试件至测出最大荷载值的时间，不得超过30s。
三、计算1、当采用自动马歇尔试验仪时，画出荷载变形曲线，最大荷载即为稳定度MS（kN）,荷载最大值至修正原点的变形作为流值FL（mm）。
2、当采用压力环和流值计时，根据压力环标定曲线，将压力环百分表的度数换算成荷载值，即为试样稳定度MS（kN），由流值计及位移传感器测定装置读取的试件垂直变形即为流值FL（mm）。
沥青混合料马歇尔稳定度试验操作细则
沥青混合料马歇尔稳定度试验操作细则1.总则1.1.本细则适用于沥青混合料的配合比设计或沥青路面施工质量检验。
浸水马歇尔稳定度试验供检验沥青混合料受水损害时抵抗剥落的能力时使用，通过测试其水稳定性检验配合比设计的可行性。
1.2.本细则参照现行规范JTJ052―2000编制。
2.仪器设备2.1.恒温水槽：控温准确度为1℃，深度不水于150mm 。
2.2.真空饱水容器：包括真空泵及真空干燥器。
2.3.烘箱、卡尺。
2.4.天平：感量不大于0.1g 。
2.5.温度计：分度为1℃。
2.6.其它：棉纱、黄油。
3.试验步骤参照现行规范《JTJ052―2000》。
如遇停电超过30S ，试件作废。
4.数据处理4.1.马歇尔模数按下式计算。
FLS M =T 式中: T ―试件的马歇尔模数，KN/mm 。
MS ―试件的稳定度，KN 。
F L ―试件的流值，mm 。
4.2.浸水残留稳定度按下式计算。
10010⨯M M =M SS S 式中: MS 0―试件的浸水残留稳定度，%。
MS 1―试件浸水48h 后的稳定度，KN 。
4.3.真空饱水残留稳定度按下计算。
10020⨯='MSMS S M 式中 S M '0―试件的真空饱水残留稳定度，%。
MS 2―试件真空饱水后浸水48h 后的稳定度。
5.结果评定5.1.符合设计要求判为合格，否则判为不合格。
6.相关文件6.1.《试验报告管理程序》。
7.相关记录7.1.《马歇尔稳定度试验原始记录》。

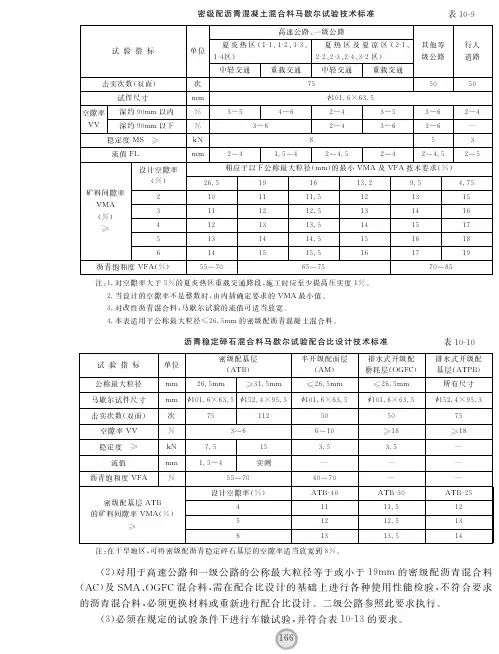

密级配沥青混凝土混合料马歇尔试验技术标准
沥青稳定碎石混合料马歇尔试验配合比设计技术标准
试 验 指 标 公称最大粒径 马歇尔试件尺寸 击实次数 （ 双面 ） 空隙率 ＶＶ 稳定度 ≥ 流值 沥青饱和度 Ｖ Ｆ Ａ 密级配基层 ＡＴ Ｂ 的矿料间隙率 ＶＭＡ（ ％） ≥ 单位 ｍｍ 密级配基层 （ Ａ Ｔ Ｂ） ２ ６． ５ ｍｍ １． ５ ｍｍ ≥３ 半开级配面层 （ ＡＭ） ６． ５ ｍｍ ≤２ １ ０ １． ６ˑ６ ３． ５ ５ ０ ６～１ ０ １ ５ 实测 ５ ５～７ ０ 设计空隙率 （ ％） ４ ５ ６ ３． ５ — ４ ０～７ ０ ＡＴ Ｂ ４ ０ １ １ １ ２ １ ３ 排水式开级配 磨耗层 （ Ｏ Ｇ Ｆ Ｃ） ６． ５ ｍｍ ≤２ １ ０ １． ６ˑ６ ３． ５ ５ ０ ８ ≥１ ３． ５ — — ＡＴ Ｂ ３ ０ １ １． ５ １ ２． ５ １ ３． ５
表１ ０ ９ ２～５
相应于以下公称最大粒径 （ 的最小 ＶＭＡ 及 Ｖ ｍｍ） Ｆ Ａ 技术要求 （ ％） １ ９ １ １ １ ２ １ ３ １ ４ １ ５ １ ６ １ １． ５ １ ２． ５ １ ３． ５ １ ４． ５ １ ５． ５ ６ ５～７ ５ １ ３． ２ １ ２ １ ３ １ ４ １ ５ １ ６ ９． ５ １ ３ １ ４ １ ５ １ ６ １ ７ ７ ０～８ ５ ４． ７ ５ １ ５ １ ６ １ ７ １ ８ １ ９
对空隙率大于 ５％ 的夏炎热区重载交通路段 ， 施工时应至少提高压实度 １％ 。 １． 注 ： 当设计的空隙率不是整数时 ， 由内插确定要求的 ＶＭＡ 最小值 。 ２． 对改性沥青混合料 ， 马歇尔试验的流值可适当放宽 。 ３． 本表适用于公称最大粒径 ≤２ ４． ６． ５ ｍｍ 的密级配沥青混凝土混合料 。
⦠
试 验 项 目 马歇尔试件尺寸 马歇尔试件击实次数 空隙率 马歇尔稳定度 ≥ 析漏损失 肯塔堡飞散损失 单 位 ｍｍ — ％ ｋ Ｎ ％ ％
沥青混合料马歇尔稳定度试验方法
式中：T—试件的马歇尔模数，Kn/mm；
MS—试件的稳定度，kN；
FL—试件的流值，mm。
5.4试件的浸水残留稳定度按下式计算
式中：MS0—试件的浸水残留稳定度，%；
MS1—试件浸水48h后的稳定度，kN。
5.5试件的真空饱水残留稳定度按下式计算
式中：MS`0—试件的真空饱水残留稳定度，%；
3.2.2量测试件的直径及高度：用卡尺测量试件中部的直径，用马歇尔试件高度测定器或用卡尺在十字对尔的4个方向量测离试件边缘10mm处的高度，准确至0.1mm，并以其平均值作为试件的高度。如试件高度不符合63.5±1.3mm或95.3mm±2.5mm要求或两侧高度差大于2mm时，此试件应作废；
3.2.3按本规程规定的方法测定试件的密度、空隙率、沥青体积百分率、沥青饱和度、矿料间隙率等物理指标；
沥青混合料马歇尔稳定度试验方法
1.依据标准：《公路工程沥青及沥青混合料试验规程》JTG E20-2011（T0709-2011）
2．试验目的及适用范围：
2.1目的：用于马歇尔稳定度试验和浸水马歇尔稳定度试验，以进行沥青混合料的配合比设计或沥青路面施工质量检验。浸水马歇尔稳定度试验（根据需要，也可进行真空饱水马歇尔试验）供检验沥青混合料受水损害时抵抗剥落的能力时使用，通过测试其水稳定性检验配合比设计的可行性。
3.2.4将恒温水槽调节至要求的试验温度，对粘稠石油沥青或烘箱养生过的乳化沥青60℃±1℃，对煤沥青混合料为33.8℃±1℃，对空气养生的乳化沥青或液体沥青混合料为25℃±1℃
4.试验步骤：
具体试验步骤依据《公路工程沥青及沥青混合料试验规程JTG E20-2011》T0709-2011的方法进行试验。
沥青材料实验(沥青三大指标试验)
修正后 100
96
78
65
55
41
31
23
17
12
8
6
(设计值)——根据实际石料再定。
注: 分计筛余, 累计筛余, 通过量之间的关系.
每个试件矿料取1300g，一组3个共3900g. 沥青用量 沥青含量：沥青与混合料总质量比 (间隔为 0.5 ) 油石比：沥青与矿料质量比 一种级配不同油量需 15个试件.
方孔筛 4.75mm、2.36mm、1.18mm、
0.6mm、0.3mm、0.15mm、 0.075mm
粗、细集料的筛析试验（续）
矿粉的筛分试验
标准筛：孔径为0.6mm、0.3mm、0.15mm、 0.075mm
在能控温的烘箱内 (105℃±5℃) 烘干.
（二）沥青混合料组成设计
沥青混合料的技术性能
（六）沥青混合料车辙试验
沥青混合料车辙试验
①测定轮压强0.7±0.05Mpa ②60℃恒温室中保湿5h-24h ③试验轮往返行走，一般试验做一小时或最大变形达到25mm为止。
测动稳定度
(t2 t1 ) 42 DS C1C2 d 2 d1
42---试验轮每分钟行走次数 C1---试验机类型修正系数 C2---试件系数 试验室制备的宽300mm的试件为1.0
基本组成的设计方法
组成设计方法： • 矿料配合组成设计的任务就是确定： 组成混合料各集料的比例 • 最常用的为数解法与图解法两大类
AC-13的表面
测试到场温度 覆盖保温
AC-13的芯样
读数
红外测试碾压 AC-25的表面 后的表面温度
AC-25的芯样
AC—30的表面
AC—30的芯样
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
序号
项目
内容及要求
分值
得分
小计
一、仪器准备
4
1
数量
检查仪器数量是否满足要求
1
2
规格
检查仪器规格是否符合规范要求
2
3
摆放
摆放整齐、不凌乱
1
二、试验准备
6
1
试件要求
数量（≥4）
1
直径（中部）101.6±0.2mm
1
高度（十字对称4个方向离试件边缘10mm、准确至0.1mm、取平均）63.5mm±1.3mm，两侧高差≤2mm
8
装在加载设备上
4
位置传感器的放置
6
仪器操作
6
数据的读取和记录
4
时间控制30s
4
3
仪器清理
试验用完的仪器必须及时清洗干净并摆放整齐
2
四、试验报告
10
1
字迹工整，填写规范，完整
2
2
计算方法正确
4
3
计算结果正确
4
五、时间 （操作不熟练扣2分）
5
5
计算试件的吸水率Sa，和2％比较
2
2稳Leabharlann 度测定将试件置于已达规定温度的恒温水槽中保温，保温时间30～40min。试件之间应有间隔，底下应垫起，离容器底部不得小于5cm
8
将马歇尔试验仪上的上下压头放在水槽或烘箱中达到同样的温度
4
取出压头，擦拭干净内表面，在下压头导棒上涂少量黄油
4
取出试件，试件的放置，上压头的放置
3
2
恒温水槽
将恒温水槽调节至要求的试验温度60±1℃
1
三、试验操作
75
1
密度测定
除去试件表面浮粒
2
称取干燥试件的空中质量（ma），根据天平的感量读数
4
挂上网篮，调节水位，天平调零
6
把试件置于网篮中（注意不要晃动水），浸水3～5min，称取水中质量（mw）
6
取出试件，用洁净柔软的拧干湿毛巾轻轻擦去试件的表面水（不得吸走孔隙内的水），称取试件的表干质量（mf）
