沥青混合料马歇尔试验报告
沥青混合料马歇尔试验(蜡封法)报告
平均值
主 管： 见证取样人及编号： 司 地址:运城市解放北路九州皮革城内
复 核： 邮编:044000
试 验： 山西省运城市顺通建筑工程检测有限公
电话:0359-2286753
打印日期:
年月日
委托单位 工程名称 试验单位 矿料名称
矿料相对密度 矿料比例 （%）
试件编号 1
沥青混合料马歇尔试验（蜡封法）报告
YCS/STJC-JL-039-43
委托单编号
报告编号
试样名称
试验规程
试件高度（mm）
2
3
4
所用部位 试件直径（mm）
混合料类型
沥青标号
平均 值
试件空 气中质 量（g）
涂蜡试 件质量 （g）
涂蜡试 件水中 质量 （g）
报告日期
毛体积相对密 度（g/cm3）
蜡密度 （g/cm3）
击实次数（次）
沥青密度
（g/cm3）
油石比（%）
实测密 空隙
度
率
(g/cm3）
（% ）
沥青 体积 百分 率 （%）
矿料 间隙 率 （% ）
沥青饱 和度 （%）
稳定度 （KN）
流值 （mm）
马歇尔 模数
（KN/mm ）
沥青混合料马歇尔稳定度及浸水马歇尔试验

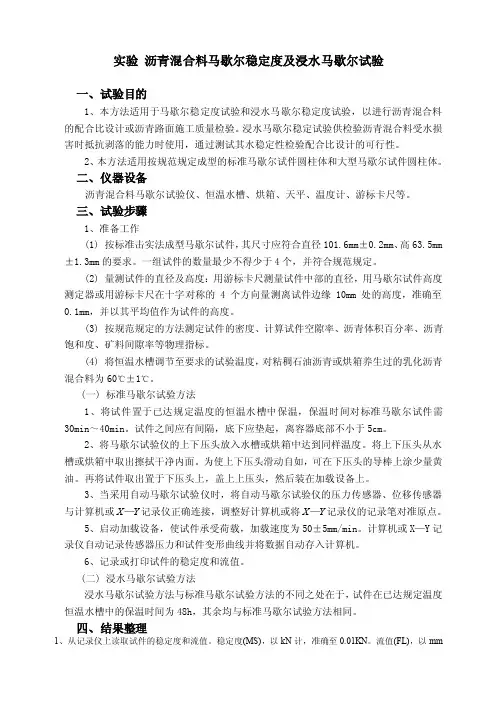

实验沥青混合料马歇尔稳定度及浸水马歇尔试验一、试验目的1、本方法适用于马歇尔稳定度试验和浸水马歇尔稳定度试验，以进行沥青混合料的配合比设计或沥青路面施工质量检验。
浸水马歇尔稳定试验供检验沥青混合料受水损害时抵抗剥落的能力时使用，通过测试其水稳定性检验配合比设计的可行性。
2、本方法适用按规范规定成型的标准马歇尔试件圆柱体和大型马歇尔试件圆柱体。
二、仪器设备沥青混合料马歇尔试验仪、恒温水槽、烘箱、天平、温度计、游标卡尺等。
三、试验步骤1、准备工作(1) 按标准击实法成型马歇尔试件，其尺寸应符合直径101.6mm±0.2mm、高63.5mm±1.3mm的要求。
一组试件的数量最少不得少于4个，并符合规范规定。
(2) 量测试件的直径及高度：用游标卡尺测量试件中部的直径，用马歇尔试件高度测定器或用游标卡尺在十字对称的4个方向量测离试件边缘10mm处的高度，准确至0.1mm，并以其平均值作为试件的高度。
(3) 按规范规定的方法测定试件的密度、计算试件空隙率、沥青体积百分率、沥青饱和度、矿料间隙率等物理指标。
(4) 将恒温水槽调节至要求的试验温度，对粘稠石油沥青或烘箱养生过的乳化沥青混合料为60℃±1℃。
(一) 标准马歇尔试验方法1、将试件置于已达规定温度的恒温水槽中保温，保温时间对标准马歇尔试件需30min～40min。
试件之间应有间隔，底下应垫起，离容器底部不小于5cm。
2、将马歇尔试验仪的上下压头放入水槽或烘箱中达到同样温度。
将上下压头从水槽或烘箱中取出擦拭干净内面。
为使上下压头滑动自如，可在下压头的导棒上涂少量黄油。
再将试件取出置于下压头上，盖上上压头，然后装在加载设备上。
3、当采用自动马歇尔试验仪时，将自动马歇尔试验仪的压力传感器、位移传感器与计算机或X—Y记录仪正确连接，调整好计算机或将X—Y记录仪的记录笔对准原点。
5、启动加载设备，使试件承受荷载，加载速度为50±5mm/min。
沥青混合料马歇尔稳定度试验测量结果不确定分析
Science &Technology Vision 科技视界0前言测量不确定度是指表征合理地赋予被测量之值的分散性,与测量结果相联系的参数。
在实际工作中,影响测量结果的不确定度可能有很多分量来源,其中一些分量是由测量序列结果的统计学分布得出的,另外一些分量是根据经验和其他信息确定的概率分布得出的。
我们要对每一个来源进行分析处理,确定其对总不确定度的统计,提高检测数据的准确性和可信度。
马歇尔试验是沥青混合料配合比设计及沥青路面施工质量控制最重要的试验项目,严格控制马歇尔稳定度、流值及密度指标的检测,对于提高沥青路面高温稳定性、抗塑性变形及密实度、空隙率等具有非常重要的意义,只有这样才能正确地评价沥青路面的质量品质。
1测量过程测量对象:AC-16C 型沥青混合料试件类型为Φ101.6mm*63.5mm 圆柱体标准试件。
测量标准:JTG E20-2011《公路工程沥青及沥青混合料试验规程》中T0709-2011沥青混合料马歇尔稳定度试验。
测量环境:温度为(15~30)℃。
测量仪器:HWY-501A 数显恒温水槽(控温准确至1℃),LX-1马歇尔稳定度试验仪,游标卡尺(精度为0.1),烘箱(控温105±5℃),电子天平(感量不大于0.1g)。
测量原理:沥青混合料标准试件采用马歇尔稳定度仪,按照规定试件两面各锤击75次用击实锤击实制得。
将沥青混合料制成直径101.6mm、高63.5mm 的圆柱形试体,放在稳定度仪上以(50士5)mm/min 速率使试件承受加载测定其稳定度和流值,算出马歇尔模数比值来反映沥青混合料的高温稳定与低温抗裂能力。
2建立数据模型T=MS FL×rep式中:T ———试验的马歇尔模数,单位为kN/mm ;MS ———试件的稳定度,单位为kN ;FL ———试件的流值,单位为mm ;rep ———试验的重复性。
于是传播定律为:u 2cre l (T )=u 2crel (MS )+u 2crel (FL )+u 2crel (rep )其中:u rel (T )———试验的马歇尔模数测量所引起的不确定度;u rel (MS )———试件的稳定度测量所引起的不确定度;u rel (FL )———试件的流值测量所引起的不确定度;u rel (rep )———重复性试验所引起的不确定。
沥青混合料马歇尔稳定度试验
沥青混合料马歇尔稳定度试验(2007-08-21 13:54:57)转载沥青混合料马歇尔稳定度试验――表干法一、目的与适用范围本方法适用于进行沥青混合料的配合比和沥青路面施工质量检验。
本方法适用于按击实法制作沥青混合料成型的标准马歇尔试件圆柱体和大型马歇尔试件圆柱体。
二、主要试验步骤1、用表干法测出沥青混合料的密度、空隙率、沥青体积百分率、沥青饱和度、矿料间隙率等物理指标。
（1）、方法：称取干燥试件的空中质量（ma），置于网篮称取试件的水中质量（mw），取出试件擦去表面水称取试件的表干质量（mf）。
（2）、计算公式：吸水率Sa=(mf-ma)*100/(mf-mw)毛体积相对密度γf=ma/(mf-mw)毛体积密度ρf=γf×ρwρw--常温水的密度，g/cm3理论最大相对密度γt=100/(P'1/γ1+P'2/γ2+……+P'n/γn+Pb/γa)P'1……P'n--各种矿料占沥青混合料总质量的百分率，％γ1……γn--各种矿料对水的相对密度。
Pb--沥青含量，％空隙率VV=(1-γf/γt)*100理论最大密度ρt=γt×ρw体积百分率VA＝Pb×γf/γa矿料间隙率VMA＝VA+VV沥青饱和度VFA＝VA×100/(VA+VV)2、把恒温后的试件放在加载设备上。
3、当采用自动马歇尔试验仪时，把仪器的压力传感器、位移传感器与计算机正确连接，调整好程序；当采用压力环和流值计时，将流值计安装好，调整压力环。
4、启动加载设备。
当试验荷载达到最大值时，取下流值计，读取相应数据。
5、从恒温槽中取出试件至测出最大荷载值的时间，不得超过30s。
三、计算1、当采用自动马歇尔试验仪时，画出荷载变形曲线，最大荷载即为稳定度MS（kN）,荷载最大值至修正原点的变形作为流值FL（mm）。
2、当采用压力环和流值计时，根据压力环标定曲线，将压力环百分表的度数换算成荷载值，即为试样稳定度MS（kN），由流值计及位移传感器测定装置读取的试件垂直变形即为流值FL（mm）。
沥青混合料马歇尔计算
试样 油石比 编号5.6
干燥质量 表干质量 理论最大 吸水率 毛体积 水中重(g) (g) (g) 相对密度 (%) 相对密度 1192.3 1190.0 1194.2 1191.5 685.3 688.4 684.8 686.1 1194.5 1192.1 1196.5 1193.4 2.450 2.450 2.450 2.450 0.4 0.4 0.4 0.4 0.4 2.342 2.363 2.334 2.349 2.347
沥青混合料马歇尔试验报告
工程名称： 施工单位 监理单位 沥青品种等级 沥青相对密度 拌和温度 试验人签字 试件 高度 (mm) 63.6 63.8 64.2 63.7 63.8 B-90# 0.998 中卫市红泉至景庄三级公路 宁夏路昊公路工程股份有限公司 宁夏公路工程监理咨询公司 合成集料毛体积相对密度 击实次数 155℃ 50*2次 混合料类型 击实温度 复核人签字 合同段： 试验单位 检测路段桩号 2.648 AC-13F 145℃ 料场名称 试验规程 试验日期 主管签字 空隙率 矿料间隙率 有效沥青饱和度 VV VMA VFA (%) (%) (%) 4.4 3.6 4.7 4.1 4.2 16.3 15.5 16.5 16.0 16.1 72.8 77.0 71.3 74.2 73.8 中卫寺口子石料场 JTJ 052-2000 一 编号： 第 1 页 共 1 页 中卫市红泉至景庄三级公路一标试验室
稳定度 (KN) 10.28 9.94 12.13 11.47 10.96
流值 (0.1mm) 33 34 35 38 35
监理评鉴：
技术负责人：
监理工程师：
沥青混合料马歇尔试验报告
沥青混合料马歇尔试验报告一、实验目的本试验旨在通过马歇尔试验，研究沥青混合料的稳定性、流动值、抗压强度等性能指标，为道路工程设计与使用提供参考数据。
二、实验原理马歇尔试验是一种常用的沥青混合料性能评价试验，其基本原理是将一定量的混合料，经过标准加热和混合、放入模具，再进行压实，所得的样品称为马歇尔试件。
试件经一定的养护后，进行压缩试验，从而得到混合料的稳定性、流动值、抗压强度等性能参数。
三、实验步骤1.将经过筛分的骨料、粉料、沥青等按设计配合比称量并混合均匀。
2.将配合的混合料加热到165℃±5℃，混合5~10分钟，然后取出试料进行灌模。
3.用铝制马歇尔模具将试料压实，注意均匀分布压力，并且在加压时应缓慢进行，以避免试料发生不均匀变形。
4.将压实的试件拿出，养护24小时。
5.进行压缩试验，测量混合料的最大抗压强度、流动值、稳定性等性能指标。
四、实验数据及分析混合料配合比（以重量计，单位：kg）沥青 5.7 骨料（5~10mm） 234.2矿粉（＜0.075mm） 48.7 骨料（2.5~5mm） 123.6沙子（0.075~2.5mm） 137.8 骨料（＜2.5mm） 36.3试件编号：01~05试验结果如下表：试件编号最大抗压强度（kPa）流动值（mm）稳定性（kN）01 736 3.3 11.902 714 3.1 11.503 745 2.8 12.204 712 2.9 11.805 724 2.6 12平均值：726.2kPa 2.94mm 11.88kN通过试验结果可以看出，本次沥青混合料马歇尔试验的平均最大抗压强度为726.2kPa，平均流动值为2.94mm，平均稳定性为11.88kN。
试验结果满足相关规格要求，说明混合料配合比合理，可以满足道路工程设计和使用需要。
五、结论本次沥青混合料马歇尔试验通过对混合料的稳定性、流动值、抗压强度等参数的测试，评价了混合料的品质和使用可行性。
道路工程马歇尔实验报告(3篇)
第1篇一、实验目的本次实验旨在了解马歇尔稳定度试验的基本原理和操作方法，通过对沥青混合料进行马歇尔稳定度试验，掌握沥青混合料的力学性能，为道路工程的设计和施工提供科学依据。
二、实验原理马歇尔稳定度试验是一种常用的沥青混合料力学性能试验方法，通过测定沥青混合料在标准条件下加载时的稳定度和流值，来评价沥青混合料的抗变形能力和密实度。
稳定度是指试件在标准条件下受到垂直荷载作用时，抵抗变形的能力；流值是指试件在达到最大荷载时产生的垂直变形。
三、实验仪器与材料1. 仪器：- 马歇尔稳定度仪- 水浴箱- 烘箱- 天平（精度为0.01g）- 刮刀- 标准筛（2.36mm、4.75mm、9.5mm）2. 材料：- 沥青混合料- 沥青- 粗集料- 细集料- 矿粉- 水或水溶液四、实验步骤1. 试样制备：- 将沥青混合料按比例称取，加入适量的沥青和矿粉，搅拌均匀。
- 将搅拌均匀的沥青混合料过筛，筛除大于2.36mm和小于9.5mm的颗粒。
- 将过筛后的沥青混合料放入烘箱中，加热至沥青完全熔化，保温至规定温度。
- 将加热后的沥青混合料倒入试模中，用刮刀刮平，并确保试模中沥青混合料的厚度一致。
2. 试样养护：- 将试模置于水浴箱中，保持水温为60±1℃，养护时间不少于48小时。
3. 试验步骤：- 将养护好的试样从试模中取出，擦去表面的水珠，并确保试样表面平整。
- 将试样置于马歇尔稳定度仪的试验台上，调整试验仪的荷载速度为50±5mm/min。
- 开始加载，直至试样破坏，记录破坏时的荷载值和流值。
五、实验结果与分析1. 稳定度试验结果：- 记录每个试样的稳定度值，计算平均值。
2. 流值试验结果：- 记录每个试样的流值，计算平均值。
3. 结果分析：- 分析沥青混合料的稳定度和流值，评价其抗变形能力和密实度。
- 比较不同沥青混合料的性能，为道路工程设计提供参考。
六、实验结论通过本次马歇尔稳定度试验，我们掌握了沥青混合料的力学性能评价方法，了解了沥青混合料的抗变形能力和密实度。
沥青混合料马歇尔稳定度试验方法
式中：T—试件的马歇尔模数，Kn/mm；
MS—试件的稳定度，kN；
FL—试件的流值，mm。
5.4试件的浸水残留稳定度按下式计算
式中：MS0—试件的浸水残留稳定度，%；
MS1—试件浸水48h后的稳定度，kN。
5.5试件的真空饱水残留稳定度按下式计算
式中：MS`0—试件的真空饱水残留稳定度，%；
3.2.2量测试件的直径及高度：用卡尺测量试件中部的直径，用马歇尔试件高度测定器或用卡尺在十字对尔的4个方向量测离试件边缘10mm处的高度，准确至0.1mm，并以其平均值作为试件的高度。如试件高度不符合63.5±1.3mm或95.3mm±2.5mm要求或两侧高度差大于2mm时，此试件应作废；
3.2.3按本规程规定的方法测定试件的密度、空隙率、沥青体积百分率、沥青饱和度、矿料间隙率等物理指标；
沥青混合料马歇尔稳定度试验方法
1.依据标准：《公路工程沥青及沥青混合料试验规程》JTG E20-2011（T0709-2011）
2．试验目的及适用范围：
2.1目的：用于马歇尔稳定度试验和浸水马歇尔稳定度试验，以进行沥青混合料的配合比设计或沥青路面施工质量检验。浸水马歇尔稳定度试验（根据需要，也可进行真空饱水马歇尔试验）供检验沥青混合料受水损害时抵抗剥落的能力时使用，通过测试其水稳定性检验配合比设计的可行性。
3.2.4将恒温水槽调节至要求的试验温度，对粘稠石油沥青或烘箱养生过的乳化沥青60℃±1℃，对煤沥青混合料为33.8℃±1℃，对空气养生的乳化沥青或液体沥青混合料为25℃±1℃
4.试验步骤：
具体试验步骤依据《公路工程沥青及沥青混合料试验规程JTG E20-2011》T0709-2011的方法进行试验。
