机械基础(考试试卷)B卷及答案
2024年机械员之机械员基础知识模拟考试试卷B卷含答案
2024年机械员之机械员基础知识模拟考试试卷B卷含答案单选题（共200题）1、《安全生产法》规定：县级以上地方各级人民政府应当组织有关部门制定本行政区域内（）应急救援预案，建立应急救援体系。
A.特大生产安全事故B.重大生产安全事故C.较大生产安全事故D.一般生产安全事故【答案】 A2、施工资源管理的内容不包括（）管理。
A.人力资源B.材料C.机械设备D.组织【答案】 D3、在工程中常用于桥梁和房屋结构中的是（）。
A.单跨静定梁B.多跨静定梁C.桁架D.二力体【答案】 B4、烧结多孔砖由于强度较高，主要用于（）层以下建筑物的承重部位。
A.2B.4C.6D.8【答案】 C5、全套管钻机的使用中为避免泥砂涌人，在一般情况下也不宜超挖（即超过套管预挖）。
十分坚硬的土层中，超挖极限（）m，并注意土壤裂缝的存在，即便是土壤较硬，也会出现孔壁坍塌。
A.1B.1.5C.2D.2.5【答案】 B6、下列不属于安全生产监督检查人员的义务的是：（）。
A.应当忠于职守，坚持原则，秉公执法B.执行监督检查任务时，必须出示有效的监督执法证件C.对涉及被检查单位的技术秘密和业务秘密，应当为其保密D.自觉学习安全生产知识【答案】 D7、《安全生产法》规定：危险物品的生产、经《告、储存单位以及矿山、建筑施工单位应当建立（）。
A.应急救援体系B.应急救援组织C.应急救援制度D.应急救援队伍【答案】 B8、国家标准规定，六大常用水泥的初凝时间均不得短于（）min。
A.5B.15C.30D.45【答案】 D9、下列属于施工项目安全控制措施的是（）。
A.合同措施B.经济措施C.信息措施D.制度措施【答案】 D10、钢结构建筑是目前国家推广的结构形式。
请根据实际回答下列问题。
A.手工电弧焊C.气体保护焊D.闪光对焊【答案】 A11、《劳动法》规定：劳动合同可以约定试用期，试用期最长不得超过（）。
A.3B.4C.5D.6【答案】 D12、适用范围与硅酸盐水泥基本相同的是( )。

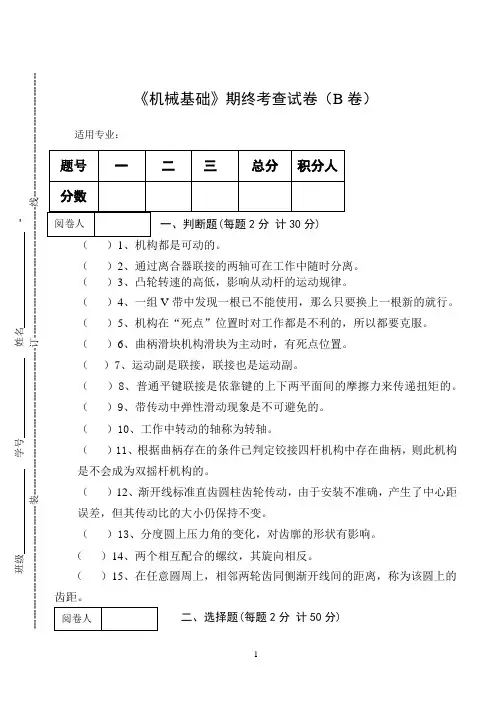

《机械基础》期终考查试卷(B卷)
适用专业：（）1、机构都是可动的。
（）2、通过离合器联接的两轴可在工作中随时分离。
（）3、凸轮转速的高低，影响从动杆的运动规律。
（）4、一组V带中发现一根已不能使用，那么只要换上一根新的就行。
（）5、机构在“死点”位置时对工作都是不利的，所以都要克服。
（）6、曲柄滑块机构滑块为主动时，有死点位置。
（）7、运动副是联接，联接也是运动副。
（）8、普通平键联接是依靠键的上下两平面间的摩擦力来传递扭矩的。
（）9、带传动中弹性滑动现象是不可避免的。
（）10、工作中转动的轴称为转轴。
（）11、根据曲柄存在的条件已判定铰接四杆机构中存在曲柄，则此机构是不会成为双摇杆机构的。
（）12、渐开线标准直齿圆柱齿轮传动，由于安装不准确，产生了中心距误差，但其传动比的大小仍保持不变。
（）13、分度圆上压力角的变化，对齿廓的形状有影响。
（）14、两个相互配合的螺纹，其旋向相反。
（）15、在任意圆周上，相邻两轮齿同侧渐开线间的距离，称为该圆上的齿距。
二、选择题(每题2分计50分)1、带传动主要依靠___________来传递运动和动力的。
（A）带和两轮接触面之间的正压力（B）带的紧边拉力（C）带和两轮之间接触面之间的摩擦力（D）带的松边力2、为使三角带传动中各根带受载均匀，带的根数不宜超过_______根。
(A)4 (B)6 (C)2 (D)103、汽车转向传动机构是（）（A）曲柄摇杆机构（B）双曲柄机构（C）双摇杆机构(D)凸轮机构4、若两构件组成低副，则其接触形式为（）(A)面接触(B)点或线接触(C)点或面接触（D)线或面接触5、一个齿轮上的圆有________。
(A) 齿顶圆，齿根圆 (B) 齿顶圆，齿根圆，分度圆，基圆(C) 齿顶圆，节圆，基圆。
齿根圆 (D) 齿顶圆，分度圆，节圆，齿根圆6、三角带传动和平皮带传动相比较，。
其主要优点是___________。
(A)在传递相同功率时尺寸较小 (B) 传动效率高(C) 带的寿命长 (D) 带的价格便宜7、凸轮机构从动杆的运动规律，是由凸轮_____ 所决定的。
机械基础期末试卷(B)答案
《机械基础》技师班期末试卷(B)一、填空（32×0.5分）1、运动副是指使两构件之间既能保持___直接______接触，而又能产生一定相对运动的__联接______。
2、普通平键的工作面是两侧面面，楔键的工作面是上下两面。
、5、凸轮是一个具有_曲线轮廓_____ 或__凹槽_____的构件，一般作主动件，作___等速回转___ 运动或往复直线_______的运动。
6、60Si2Mn钢按用途分类属于合金结构钢，按含碳量分类属于高碳钢，它的最终热处理方法是淬火+中温回火。
7、普通热处理中的“四把火”分别指正火、退火、淬火、和回火。
其中正火或退火8、根据石墨的形态不同，铸铁常可分为灰铸铁、球墨铸铁和可锻铸铁。
其中球墨铸铁铸铁的综合力学性能最佳。
9、常用的间歇运动机构有棘轮机构和槽轮机构两种。
10、平面四杆机构的三种基本形式是曲柄摇杆机构、双曲柄机构、和双摇杆机构。
11、螺纹M24×1.5—6h6g—L，M表示普通螺纹，该螺纹公称直径为12 mm，螺距为1 mm，旋向为右旋，顶径公差带代号为6g，中径公差带代号为6h ，L表示旋合长度是长旋合。
13、根据直轴所受载荷不同，可将其分为心轴、转轴和传动轴三类。
二、判断题（正确的画“О”，错误的画“。
）（15×1分）1、不锈钢中的含碳量越高，其耐腐蚀性越好。
（×）2、在平面连杆机构的“死点”位置，从动件的运动方向不能确定。
（О）3、汽车常用等长双摇杆机构来操纵前轮的转向。
（О )4、40Cr钢是最常用的合金调质钢。
（О）5、铰链四杆机构中的最短杆就是曲柄。
（×）6、铸铁一类的脆性材料适宜于受拉构件的材料。
（×）7、GCr15表示其碳含量为零，而铬含量约为15%。
（×）8、等加速等减速运动规律的s—δ曲线形状为一段抛物线。
（О）10、一般来说，碳钢淬火应选用矿物油作为冷却介质。
（×）11、表面热处理就是改变钢材表面化学成分，从而改变钢材表面的性能。

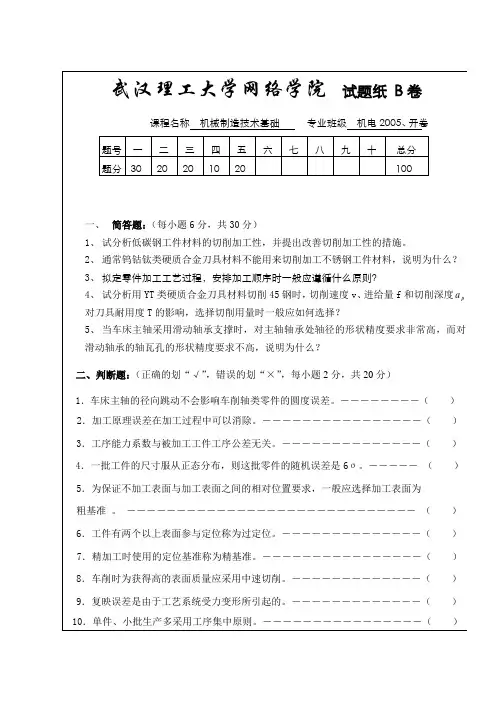

《机械制造技术基础》试题B卷及答案
武汉理工大学教务处试题标准答案及评分标准 （B 卷） | 课程名称：机械制造技术基础一、 简答题：（每小题6分，共30分）1、答：⑴ 低碳钢材料的切削加工性分析：材料的强度和硬度低，但其塑性和韧性大，切削加工时，非常容易出现积屑瘤、鳞刺，严重影响加工质量和加工精度（3分），且不易断屑（3分），故加工性差。
改善措施：① 对低碳钢进行正火处理，以提高材料的硬度，降低其塑性；② 合理地选用刀具材料、刀具几何参数和切削用量。
2、答：由于YT 类硬质合金材料中含有钛合金元素，切削温度较高时，容易与工件材料中的钛元素发生亲和现象，造成刀具表面上的钛元素的流失而加剧刀具的磨损，故YT 类硬质合金不能用来切削不锈钢材料。
3、答：安排加工顺序一般应遵循下列原则： 基面先行（定位基准面先加工）、先粗后精（先粗加工、后精加工）、先主后次（先加工工件的主要加工面、后加工次要加工面）、先面后孔（先加工工件的平面、后加工控系） （本题共6分）4、答：用YT15硬质合金车刀切削45碳钢时，切削用量与刀具寿命的关系式为： ，此式表明：切削速度v 对T 的影响极大，f 次之，而切削厚度对T 的影响最小。
（3分） 故：为提高切削效率，在机床电机功率允许的情况下，应优先采用较大的 p a ，其次采用较大的进给量 f ，v 对T 的影响太大，应慎重确定。
（3分）5、答：车削外圆时：由于切削力的方向不变，主轴旋转时，主轴轴颈始终被压向轴瓦孔的某一侧，故主轴轴颈的圆度误差将直接传给被切削的工件。
（4分）而轴瓦孔的圆度误差基本不影响主轴轴线的回转精度。
（2分）故：对车床主轴轴径的形状精度要求非常高，而对滑动轴承的轴瓦孔的形状精度要求不高。
二、判断题：（正确的划“√”，错误的划“×”，每小题2分，共20分） 第1～5小题，依次为 √ ，× ，× ，√ ，× ；第6～10小题，依次为 × ，× ，× ，√，√ 。
《机械基础》期末考试试卷-B带答案
第1页，共3页二、填空题：（18）1、三角形螺纹的牙型为 ，因其具有较好的 性能，所以，通常用于 。
2、轮齿折断一般发生在 部位，为防止轮齿折断，应进行 强度计算。
3、曲柄摇杆机构中，当 与 处于两次共线位置之一时，出现小传动角。
4、在凸轮机构四种常用的推杆运动规律中， 运动规律有刚性冲击； 运动规律和 运动规律有柔性冲击； 运动规律无冲击。
5、普通螺栓的公称直径为螺纹 ，梯形螺纹的公称直径为螺纹 。
6、轴按所受载荷的性质分类，自行车前轴是7、铰链四杆机构的杆长为a=60mm ，b=200mm ,c=100mm ，d=90mm 。
若以c 为机架，则此四杆机构为 。
8、润滑剂有 、 和 三类。
三、判断题：（15分）1、选择带轮直径时，直径越小越好 （ ）2、局部自由度是与机构运动无关的自由度 （ ）3、压力角越大对传动越有利 （ ）4、受横向载荷的螺栓联接中的螺栓必受剪切力 （ ）5、偏心轮机构是由曲柄摇杆机构演化而来的 （ ）6、挤压就是压缩 （ ）7、圆柱销与销孔之间必须采用过盈配合 （ ）8、对载荷小，而工作平衡的轴可选用球轴承 （ ）9、作用在物体上的力，向一指定点平行移动必须同时在物体上附加一个力偶。
（ ）10、Y 型V 带所能传递功率最大 （ ）第2页，共3页班 级学 号 姓 名※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※装订 线 四、简答题1、何谓标准件？它最重要的特点是什么？试列举出五种标准件。
（6分） 答：2、根据构件的强度条件可以解决工程和实际中的哪三方面的问题？（5分） 答：3、何谓带传动的弹性滑动和打滑？能否避免？（8分） 答：4、齿轮为什么会发生根切现象？（5分） 答：五、计算题：1、机械传动如图所示，根据图示参数和信息，求运动链末端构件的运动速度或行程并标明其运动员方向。
《机械基础》期末考试卷(B卷)
《机械基础》试题 第 1 页 共 2 页黔东南州民族中等职业技术学校2010—2011学年第二学期10级机电班《机械基础》期末考试试卷（B 卷）一、填空题（每小题1分，共30分） 1.运动副可分为 和 两大类。
2.V 带带轮的常用结构有 、 、 和 。
3.普通V 带按横截面尺寸由小到大分为 、 、 、 、 、 、 七种型号。
4.导程Ph 、螺距P 和线数Z 的关系为 。
5.家用缝纫机踏板机构是 机构，它是以 为主动件。
6.平键标记为“键16×100 GB ∕T 1096—2003”表示键宽为，键长为 的 型普通平键。
7.切向键连接是由一对具有斜度 的 键组成。
8.销可分为 和 等。
9．滚动轴承主要由 、 、 和 等组成。
10.滚动轴承代号由 代号、 代号和 代号构成。
二、选择题（每小题4分，共20分） 1.梯形螺纹广泛用于（ ）。
A.传动 B.连接 C.加工 D.紧固 2.链传动中，当要求传动速度高和噪音小时，宜选用（ ）。
A.齿形链 B.起重链 C.输送链 D.滚子链 3.渐开线齿廓上各点的齿形角（ ）。
A ．不相等 B.相等 C.相同 D.不相同 4.国家标准规定，分度圆上的齿形角为标准值，其值为（ ）。
A.60°B.15°C.20°D.25°班级：___________ 姓名：______________ 考号：______________ 密 封 线5.下列属于普通细牙螺纹的是（）。
A．M12LH-7g-L B.M30×1.5-5g6g C.Tr20×10(P5)-7H D.G2B-LH三、判断题（每小题2分，共10分）1.带传动的小轮包角越大，承载能力越大。
( )2.链传动能保证准确的平均传动比，且传动功率大。
（）3.两构件之间为面接触形成的运动副，称为低副。
（）4.直齿圆柱内啮合齿轮的齿顶圆大于分度圆，齿根圆小于分度圆。
《机械基础》期末试卷B及答案
学校20 -20 学年学期机械基础模拟试卷（B）专业班级姓名学号一、名词解释(每题2分，共10分)1．机构机构是指两个或两个以上的构件通过活动联接以实现规定运动的构件组合。
2．力偶在力学中，将作用在同一物体上的两个大小相等、方向相反、不共线的平行力称为力偶。
3．交变应力随时间发生周期性变化的应力称为交变应力。
4．联轴器联轴器是用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。
5．高副两构件之间通过点（或线）接触形成的运动副称为高副。
二、填空题(每空1分，共45分)1．机器一般由零件、部件组成一个整体，或者由几个独立机器构成联合体。
由两台或两台以上机器机械地联接在一起的机械设备称为机组。
2．作用在刚体上的两个力，使刚体处于平衡状态的充分和必要条件是这两个力作用在同一直线上，而且它们大小相等、指向相反。
3．作用与反作用公理说明，力总是成对出现的，有作用力就有反作用力，二者永远是同时存在，又同时消失。
4．对于直线运动来说，当机器的功率一定时，力与速度成反比，速度越大，力越小；速度越小，力越大。
5．根据载荷作用形式的不同，载荷又可分为拉伸载荷、压缩载荷、弯曲载荷、剪切载荷和扭转载荷等。
6．应力分为正应力和切应力。
7．材料在静拉伸试验中的强度指标主要有: 屈服强度、规定总延伸强度、抗拉强度等。
8．粗短压杆和细长压杆的失效是截然不同的，前者是强度问题，后者是稳定性问题。
9．非合金钢按其主要质量等级进行分类，可分为：普通质量非合金钢、优质非合金钢和特殊质量非合金钢三类。
10．40钢按其用途进行分类，属于碳素结构钢；40钢按其主要质量等级分类，属于优质非合金钢。
11．热处理的工艺过程通常由加热、保温和冷却三个阶段组成。
12．铜合金按其化学成分进行分类，可分为黄铜、白铜铜和青铜三类。
13．许多机械是由各种零部件按一定方式连接而成的，而且零部件之间的连接类型很多，如键连接、销连接、螺纹连接和弹性连接等。
2023年机械员之机械员基础知识能力测试试卷B卷附答案
2023年机械员之机械员基础知识能力测试试卷B卷附答案单选题（共50题）1、《劳动法》规定：劳动合同可以约定试用期，试用期最长不得超过（）。
A.3B.4C.5D.6【答案】 D2、螺旋钻孔机安装前，应检查并确认钻杆及各部件无变形；安装后，钻杆与动力头的中心线允许偏斜为全长的（）。
A.1％B.2％C.3％D.4％【答案】 A3、《安全生产法》规定：危险物品的生产、经《告、储存单位以及矿山、建筑施工单位应当建立（）。
A.应急救援体系B.应急救援组织C.应急救援制度D.应急救援队伍【答案】 B4、金属在外力（静载荷）作用下，所表现的抵抗变形或破坏的能力称为（）。
A.强度B.刚度C.硬度D.韧性【答案】 A5、最常用的传动螺纹是( )。
（）A.三角形螺纹B.矩形螺纹C.梯形螺纹D.锯齿形螺纹【答案】 C6、新安装或转移工地重新安装以及经过大修后的升降机，（），必须经过坠落试验。
A.在投入使用前B.使用后一个月C.使用2个月D.使用后3天【答案】 A7、对混凝土进行自然养护，是指在平均气温高于（）℃的条件下于一定时间内使混凝土保持湿润状态。
A.0℃B.5℃C.7℃D.10℃【答案】 B8、关于上、下偏差描述不正确的是：（）。
A.都可以小于零B.都可以大于零C.可以一正一负D.可以相等【答案】 D9、《劳动法》规定：劳动卫生设施必须符合（）规定的标准。
A.国家B.行业C.地方D.企业【答案】 A10、《建设工程安全生产管理条例》规定，施工单位对列入建设工程概算的安全作业环境及安全施工措施所需费用，应当用于（），不得挪作他用。
A.施工安全防护用具及设施的采购和更新B.安全施工措施的制定C.安全生产条件的改变D.人员奖金的发放【答案】 A11、《建筑法》规定：施工中发生事故时，（）应当采取紧急措施减少人员伤亡和事故损失，并按照国家有关规定及时向有关部门报告。
A.建筑施工企业B.建设单位C.监理单位D.设计单位【答案】 A12、建筑工程安全生产管理必须坚持（）的方针。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
～学年第 学期《机械基础（少学时）》期末考试题（B 卷）(适用于： 专业 )班级： 姓名： 学号：_____________一、填空题：（每空1分，共14分）1.构件所承受的外力作用线与构件的轴线重合时，构件发生 变形，机器中的联接件螺栓或铆钉在外力作用下，属于 变形，汽车转向轴和传动轴工作时，属于 变形。
2.铰链四杆机构的基本类型有 、 、 。
3.带传动按工作原理可分为 式、 式 。
4.齿轮切齿法分 法和 法。
其中 法可能发生根切现象。
5.通常将_________＋________相结合的热处理称为调质处理，经过调质处理的构件可以获得较好的____________性能。
二、选择题（每空1分，共16分） 1.渐开线齿轮啮合传动特点为 、 。
A. 传动比恒定B. 转速恒定C. 作用力方向不变D. 作用力大小不变2.凸轮机构为避免刚性冲击，从动件的运动规律采用 、 。
A.等速运动 B. 摆动运动 C. 等加速等减速运动 D.简谐运动3.四杆机构一旦出现死点位置，克服死点位置常用的方法有 、 。
A. 在从动件上安装飞轮，利用惯性克服死点位置B.可采用两组机构错位排列的方式克服死点位置C. 在主动件上安装飞轮，利用惯性克服死点位置 4.同一平面内两力偶等效，则 、 。
A.力偶矩大小相等、力偶转向相同B. 力偶矩大小相等、力偶转向相反C. 力偶矩大小不等、力偶转向相同5. 、 用于静联接， 、 用于动联接。
A.普通平键 B. 导向平键 C. 滑键 D 半圆键6.金属材料的强度由 、 指标决定；金属材料的塑性由 、 指标决定。
A 、 抗拉强度 B 、屈服点 C 、断后延伸率 D 、截面收缩率 E 、硬度 F 、冲击三、是非题（每小题1分，共10分，对打“√”，错打“×”）（ ）1.两力的大小相等，则此两力平衡。
（ ）2. 手压抽水机为定块机构。
（ ）3. θ越大，K 值越小，机构的急回特性越明显。
（ ）4. 轮系可实现较远距离传动和得到多种传动比。
（ ）5.带传动的弹性滑动使传动比不准确。
（ ）6. 平键的两侧面为工作面。
（ ）7.轴上零件轴向固定的目的是为了防止零件受轴向力作用沿轴向窜动。
（ ）8.代号为6204滚动轴承其内径为15mm 。
（ ）9.两斜齿圆柱齿轮正确啮合条件为两轮的旋向相同。
（ ）10.联轴器与离合器在机器工作时均能两轴连接或脱离。
四、作图题（共26分）1.以下列图中的物体为研究对象，画出受力图 图A 画出（1）圆柱C ；（2）杆AB 的受力图（6分）图A图B 画出ABC 杆的受力图（4分）图BG2.轴系结构改错，请将错误之处用编号标出说明原因，并将错误之处改正过来（可在原图上改也可另画图）。
（10分）3.利用你所学的知识，设计一台用于铡草用的电动铡刀，只要求绘制出机构的示意图。
（注原动机为电动机）(6分)五、计算题（共34分）1.计算出下列机构的自由度，并判断机构是否具有确定的相对运动。
（8分）2.如图所示梁AB 受一主动力偶作用，其力偶矩M ＝300N .m ，梁长3 l m ，梁的自重不计，求两支座的约束反力。
（6分）得分 评卷员30°ABM3.有一对外啮合正常齿制的标准直齿轮圆柱齿轮，实测两轮中心矩a=126mm，小轮齿数Z1=23，齿顶圆直径d a 1=100mm，试配制一大轮，确定大轮齿数Z2，模数m。
（注模数的标准值可为…2，2.5，3，4，5，6…..）。
（8分）4.图示为一蜗杆传动的定轴轮系，已知蜗杆转速n1=75Or/min，Z1 =3，Z2 =60，Z3=18，Z4 =27，Z5=20，Z6 =50，试用画箭头的方法确定Z6的转向，并计算其转速。
（12分）～ 学年第 学期《机械基础（少学时）》期末考试题（B 卷）答案(适用于： 专业)班级： 姓名： 学号：_____________一、填空题：（每空1分，共14分）1.构件所承受的外力作用线与构件的轴线重合时，构件发生 轴向拉伸与压缩变形，机器中的联接件螺栓或铆钉在外力作用下，属于 剪切 变形，汽车转向轴和传动轴工作时，属于 扭转 变形。
2.铰链四杆机构的基本类型 曲柄摇杆机构 、 双摇杆机构 、 双曲柄机构 。
3.带传动按传动原理可分为 摩擦 带传动、 啮合 带传动。
4.齿轮切齿法分 仿形 法和 展成 法。
其中 展成 法可能发生根切现象。
5.通常将_淬火__＋_高温回火__相结合的热处理称为调质处理，经过调质处理的构件可以获得较好的__综合力学_____性能。
二、选择题（每空1分，共16分） 1.渐开线齿轮啮合传动特点为 A 、 C 。
A. 瞬时传动比恒定B. 转速恒定C. 齿廓间作用力方向不变D. 作用力大小不变2.凸轮机构为避免刚性冲击，从动件的运动规律采用 C 、 D 。
A.等速运动 B. 摆动运动 C. 等加速等减速运动 D.简谐运动3.四杆机构一旦出现死点位置，克服死点位置常用的方法有 A 、 B。
A. 在从动件上安装飞轮，利用惯性克服死点位置B.可采用两组机构错位排列的方式克服死点位置C. 在主动件上安装飞轮，利用惯性克服死点位置 4.同一平面内两力偶等效，则 A 、 D。
A.力偶矩大小相等B. 力偶转向相反C. 力偶矩大小不等 D 力偶转向相同5. A 、 D 用于静联接， B 、 C 用于动联接。
A.普通平键B. 导向平键C. 滑键 D 半圆键6.金属材料的强度由 A 、 B 指标决定；金属材料的塑性由 C 、 D 指标决定。
B 、 抗拉强度 B 、屈服点 C 、断后延伸率 D 、截面收缩率 E 、硬度 F 、冲击三、是非题（每小题1分，共10分，对打“√”，错打“×”）（× ）1.两力的大小相等，则此两力平衡。
（ √ ）2. 手压抽水机为定块机构。
（ × ）3. θ越大，K 值越小，机构的急回特性越明显。
（ √ ）4. 轮系可实现较远距离传动和得到多种传动比。
（ √ ）5.带传动的弹性滑动使传动比不准确。
（ √ ）6. 平键的两侧面为工作面。
（ √ ）7.轴上零件轴向固定的目的是为了防止零件受轴向力作用沿轴向窜动。
（ × ）8.代号为6204滚动轴承其内径为15mm 。
（ × ）9.两斜齿圆柱齿轮正确啮合条件为两轮的旋向相同。
（ × ）10.联轴器与离合器在机器工作时均能两轴连接或脱离。
四、作图题（共26分）1.以下列图中的物体为研究对象，画出受力图 图A 画出（1）圆柱C ；（2）杆AB 的受力图（6分）图A图B 画出ABC 杆的受力图（4分）图BG＇F2.轴的结构改错，请将错误之处用编号标出说明原因，并将错误之处改正过来（可在原图上改也可另画图）（10分）。
评分标准：每个错误一分，其中：说明错误原因得0.5分，改正该处错误得0.5分1． 轴的两端应有45度倒角；2． 轴肩高度应低于滚动轴承的内圈高度； 3． 为了实现轴上零件的周向定位，应有平键键槽； 4． 与轮毂配合轴段的长度应比轮毂短2~3mm ； 5． 便于轴上零件的拆装，去掉该轴肩； 6． 套筒厚度应低于滚动轴承的内圈高度； 7． 与滚动轴承配合轴段为便于安装应采用阶梯轴； 8． 联轴器采用轴肩定位； 9． 应有砂轮越程槽；10．为了实现联轴器的周向定位，应有平键键槽；2134567910183.利用你所学的知识，设计一台用于铡草用的电动铡刀，只要求绘制出机构的示意图。
（注原动机为电动机）(6分)答案不是唯一的，只要符合设计要求即可的分。
答案仅供参考：五、计算题（共34分）1.计算出下列机构的自由度，并判断机构是否具有确定的相对运动。
（8分）解：n=6, P L =8, P H =1F= 3n-2P L -P H =3×6-2×8-1×1=1。
由于W=F=1 所以机构具有确定的相对运动评分标准：（1）正确列出自由度计算式2分 （2）正确计算出自由度4分（3）机构是否具有确定的相对运动得判断2分（4）若公式正确而活动构件个数、低副及高副数量之一错误，则该题只能给2分。
得分 评卷员铡刀2.如图所示梁AB 受一主动力偶作用，其力偶矩M ＝300N .m ，梁长3 l m ，梁的自重不计，求两支座的约束反力。
（6分） 解：（1）正确绘制梁的受力图——（2分） （2）求解F B∑M A =0 —M+F B ×l COS30º=0（2分） = 200(N) （2分） （3）求解F A由于F A 与F B 形成一对力偶，故F A 与F B 大小相等、方向相反。
F A =200(N) （2分）3.有一对外啮合正常齿制的标准直齿轮圆柱齿轮，实测两轮中心矩a=126mm ，小轮齿数Z 1=23，齿顶圆直径d a 1=100mm ，试配制一大轮，确定大轮齿数Z 2，模数m 2。
（注模数的标准值可为…2，2.5，3，4，5，6…..）。
（8分） 解：(1)求解大轮模数m 2∵d a1=d+2h a =m 1 (Z 1+2h *a )=m 1(23+2)=100(mm) ∴m 1=4(mm) ——(2分)由于大小齿轮能啮合故 m 1 =m 2=m=4(mm) ——(2分)(2)求解大轮的齿数Z 2∵a=（d a1+d a 2）/2=126mm ——（2分） ∴4(23+Z 2)/2=126 Z 2=40 ——(2分)B第 11 页 共 11 页 （1）啮合线图 1——2====3——4===5——6（2）求出n 6min)/(1075750752018350276016165316426116r i n n Z Z Z Z Z Z n n i ====⨯⨯⨯⨯=⨯⨯⨯⨯== （3）轮6的转向判断如图所示评分标准：（1）正确写出轮系的啮合线图2分；（2）正确列出轮系传动比计算式2分；（3）正确求出传动比得2分；（3）正确求出6轮转速得2分； （4）如果第二步不正确，第三 四步即使对也不得分；（5）用箭头标注法正确标出轮系各轮转向，得4分，如果无判断过程直接判断出轮6得转向不得分；中间过程有部分正确可以视情况给1～2。
