KEPSEVER与WINCC通讯设置

wincc和触摸屏的OPC通讯

WINCC 和触摸屏的OPC通讯的总结：触摸屏只能做OPC SERVER，支持OPC XML ，设置如下：在设备设置中将“作为OPC服务器”选中即可因为WINCC支持OPC ＤＡ，所以需要安装一个软件，在ＷＩＮＣＣＦＬＥＸＩＢＬＥ光盘中ＣＤ２―――wincc flexible---OPCXMLGATEW AY\Setup 进行安装即可安装后在开始---simatic---OPC XML GETW AY,组态如下：名称随便写，输入触摸屏的IP地址。

WINCC 中的设置：手动建立连接：1 在[OPC Groups(OPCHN unit #1)]项上单击右键，选"新驱动程序的连接"；2 连接属性窗口中，名字随便输入，好记就行。

比如[OPCpoint]；3 单击名字右边的"属性"按钮；4 在打开的OPC组设置窗口中的[OPC服务器名称]中输入当前OPC服务器的名称，如"KEPServer"；5 点击右边的"测试服务器"按钮测试是否能连接到KEPServer服务器。

如果连接不上，说明KEPServer服务器名称不对。

也可以用向导直接生成KEPServer服务器的连接。

向导方式：1 在[OPC Groups(OPCHN unit #1)]项上单击右键，选"系统参数"；2 在弹出的[OPC条目管理器]中选择"\\"并等待本机上的OPC服务列表展开；3 选中展开OPC服务器列表中的KEPServerOPC服务器对应的OPC服务器名称；4 单击右下角的[列表服务器]按钮，打开"过滤标准"窗口，直接点击[下一步]；5 在弹出的KEPServerOPC服务列表中，选择右边框中的任一个变量；6 点击窗口右下方的[添加条目]按钮，把选中的变量添加到WinCC的OPC变量列表中；"OPCtags"窗口选择[是]；"新建连接"窗口中选择[确定]；"添加变量"窗口中直接选择[完成]；7 关闭窗口，返回到WinCC的OPC变量通道，就看到了刚刚添加的OPC通道和OPC变量了，单击通道可以看到刚刚添加的OPC通道服务器名称，单击变量可以看到OPC变量的寻址名称。

WINCC服务器与客户端通信配置

WINCC服务器与客户端通信配置1.简介本章介绍WINCC服务器与客户端通信配置文档的目的、范围和相关术语定义。

1.1 目的本文档旨在指导用户配置WINCC服务器与客户端之间的通信，确保系统正常运行。

1.2 范围本文档适用于WINCC服务器与客户端通信配置，涵盖以下内容：网络配置、通信协议配置、安全设置等。

1.3 术语定义- WINCC服务器：提供数据存储和处理、远程连接等功能的服务器。

- 客户端：用于访问WINCC服务器的设备或电脑。

- 通信协议：WINCC服务器与客户端之间通信的协议，例如OPC、TCP/IP等。

- 安全设置：保护WINCC服务器与客户端通信安全的配置项，如防火墙、加密设置等。

2.网络配置本章介绍WINCC服务器与客户端之间的网络配置步骤和注意事项。

2.1 网络拓扑描述WINCC服务器与客户端的网络拓扑结构，包括网络设备、IP地质分配等。

2.2 网络连接配置WINCC服务器和客户端之间的网络连接，确保双方能够正常通信。

2.3 防火墙设置如有防火墙存在，需要配置防火墙规则，允许WINCC服务器和客户端通信。

3.通信协议配置本章介绍WINCC服务器与客户端之间通信协议的配置，包括OPC、TCP/IP等。

3.1 OPC配置配置WINCC服务器作为OPC服务器，允许客户端通过OPC协议访问WINCC服务器的数据。

3.2 TCP/IP配置通过TCP/IP协议实现WINCC服务器与客户端的通信，包括IP 地质、端口等设置。

4.安全设置本章介绍WINCC服务器与客户端通信过程中的安全设置。

4.1 用户认证配置用户认证方式，限制非授权用户访问WINCC服务器。

4.2 数据加密设置数据加密方式，保护通信过程中的数据安全。

4.3 防止攻击配置防止攻击的措施，如IP过滤、登录失败锁定等。

5.附件本文档涉及的附件请参考附件部分。

6.法律名词及注释本文档涉及的法律名词及其注释请参考附件。

KepServer和西门子PLC通信配置方法

KepServer软件与西门子PLC通信配置方法（串口或以太网）一、PLC采用自由口通讯配置方法1. KepServer配置(a). 在KepServerEx中新建一个空白工程，添加1个通道，在“Device driver”中选择【Siemens S7-200】;说明：如下图，【Siemens S7 MPI：指PLC300】、【Siemens S7-200：指PLC200】、【Siemens TCP/IP Ethernet：PLC200和PLC300均可】。

然后设置与PLC通讯的电脑串口，其它基本采用默认即可，根据需要可调整设置；(b) 添加一个设备，在“Device Model”选择【S7-200】；在设置“Device ID”时一定要注意，这个值对应于PLC程序里“通讯”->“远程ID”；如果不对应，将无法通讯；(c). 添加tsg标签，注意IO地址的格式与以太网方式有点区别，其数据类型必须要在“Data type”中设置才行，同样在上位机配置OPC驱动时也要注意IO点的数据类型；(d). 配置好后，可以用KepServerEx自带的quick client来调试与PLC通讯是否正常，配置是否正确；2. iFix组态上位机OPC驱动配置(a). 打开OPC Tool配置工具，新建空白工程文件，添加opc server、group、Item，注意所有的Enable均要打勾；注意：可以用添加多个IO项的方式快速设置；讯配置是否正常。

二、PLC采用以太网通信1. KepServer配置(a). 与自由口配置类似，新建空白工程，添加1个通道，注意在“Device driver”中选择【Siemens TCP/IP Ethernet】类型；(b). 添加新的设备，设置device ID为PLC以太网模块网口的IP地址；在设置Local TASP （均设为1000）与Remote TASP（根据机架上IO扩展模块的个数决定）时要特别注意；Local TASP ：PLC以太网通讯配置里指向上位机的。

OPC软件与WINCC通讯

OPC软件与WINCC通讯OPC软件与WINCC通讯一、OPC软件设置打开KEPServerEx软件，到Tool->Options进入OPC DX选项卡下面。

将Enable OPC Date Exchange打勾，详细功能请参照下面帮助，点击确定。

二、OPC软件下添加通讯变量。

这里新建一个三菱的驱动，通过485串口通讯(非编程口)，选择驱动名称为Mitsubishi FX Net，点击下一步。

设置通讯接口，将Flow设置成始终。

点击下一步。

三菱的协议数据位为7位，这个要注意。

下面为默认。

再点击完成。

然后点击新建驱动。

选择PLC型号为FX3U，点击下一步。

设置PLC地址。

关于三菱里面的PLC地址与通讯参数设置请参照三菱PLC 帮助，与KEPServerEx帮助。

以下是KEPServerEx软件帮助。

KEPServerEx软件支持的PLC型号与通讯协议。

需要在三菱PLC中选择格式一，和校验。

下面全部选择默认参数。

点击完成。

在PLC1上点右键新建变量或者变量组。

如果变量很多推荐使用变量组功能，这里就不再演示，这里直接新建变量了。

填写变量名，变量地址，注释，变量类型，还有读写权限。

点击确定。

此时新建变量已完成。

三、OPC软件与PLC通讯测试点击工具栏中的OPC进行测试。

到FX3U.PLC1下监控变量的值。

后面有质量是Bad，还是Good，说明是已建立通讯还是通讯失败。

另外软件下面也有相关信息这个报警说明我的COM1已被使用。

如果WINCC需要监控OPC软件与PLC是否连接成功，可以监控FX3U.PLC1._System中的Error变量的值，如果是TRUE说明通讯失败。

四、WINCC建立连接在变量管理上点击右键，选择添加新的驱动程序。

选择OPC.chn。

WINCC 7.0以后软件中集成的Modbus TCPIP驱动。

这样是WINCC应用更方便。

在OPC Groups上点击右键选择系统参数，此时WINCC开始查询电脑中的OPC 服务器。

WINCC作为客户端连接KEP

OPC UA服务器配置一、先决条件✧服务器和客户机处于同一子网（不处于同一子网时，需要服务器有固定的IP或域名）；✧客户机能够ping通服务器的IP；✧服务器安装KepServerEx6.4服务器软件(破解需要替换掉安装目录里面的两个文件，如果提示无法替换，用360粉碎原文件后删除，然后按照破解例程操作)；二、防火墙设置服务器和客户机均开放用于OPC UA通讯的端口（如49320）【控制面板->系统和安全->Windows防火墙->入站规则】添加端口防火墙，允许连接注：通讯端口和端点通过此方式查看：【任务栏KepServerEx图标右键->OPC UA配置】，界面如图2.1.1所示。

图2.1.1三、OPC服务器KepServerEx配置3.1 新建项目并添加通道、设备和变量3.1.1【任务栏KepServerEx图标右键->配置】进入主配置界面，如图3.1.1所示图3.1.13.1.2菜单栏【文件->新建项目】将创建一个新的空项目。

3.1.3项目树【项目->连接性->添加通道】，以OPC DA Client为例，在图3.1.2界面选择OPC DA Client，接下来一步一步按照需求进行设置，注意删掉通道名称（图3.1.3）字符间的空格（否则客户端WinCC无法识别）。

图3.1.2 图3.1.33.1.4项目树【项目->连接性->通道->添加设备】，以OPC DA Client为例，一步一步按照需求进行设置，注意删掉设备名称（图3.1.4）字符间的空格（否则客户端WinCC无法识别）。

图3.1.43.1.5项目树【项目->连接性->通道->设备->右键选择添加标签组或标签】添加本地变量，或者项目树【项目->连接性->通道->设备->右键选择属性->Import】导入OPC DA服务器中的变量。

KEPSEVER与WINCC通讯设置

10页

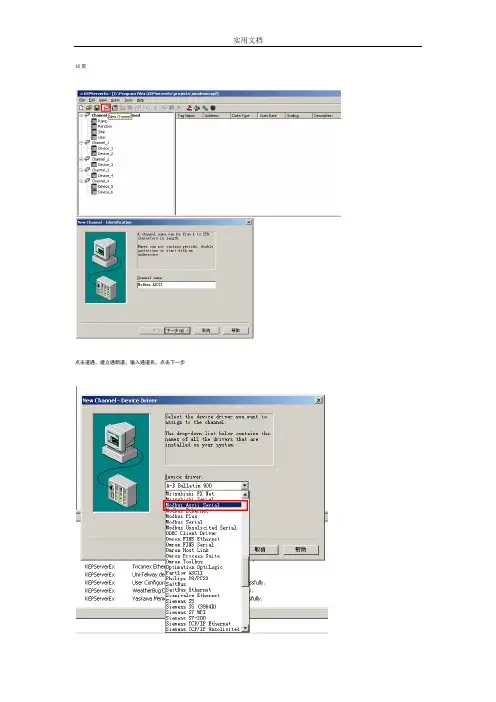

点击道通，建立通新道，输入通道名，点击下一步
点击下一步，选择DvieceDri evr：Modbus A scii Serial
其他可以的选择默认，点击下一步
点击下一步，点击完成
点击click to add a device，添加设备名称
设备ID号必须与设备实际地址一致
可以查看连接情况查看帮助文件：
1.
S7-002
选择Simees Sniue:Stieemsn S7-00, 点击License(许可证）到授中选择权
SimenesS 720- Dev0ice Driver
复制-90041-529005587610-323到KEP2erSevEr，点X击OK 点击（Y）是
复制脑Computer I电D，130923-2820887898授权到中，后然复U制nolkc:中08231的029851490到KEPSe6vrerE中X 到软K件PServeErE中X黏贴，028312958100964p到sawosd框中，点击r
OK
成功点确击定
可以到看icenseL aD ivre ror omponCnte，中7s20-不见了，点击0
Clseo
在KEPerveSEX r中点击新通道（New Channel) 设定通道名称，击下点一步
选择Siemens S7-200
选择你的ID串口，波特率，点击下一步
选择L 查看状态38：
FX
到授中选择权
MisubtihsiFX Devi ce Driver
41：
45：
46：
48：
49：
50：。

KEPServer作为WINCC的服务器进行OPC UA的发布

在讲OPC UA通讯之前，先明确几个概念。

1.WINCC激活后，本身就已经作为服务器对外进行了OPC DA、OPC UA的发布，只需要用测试软件，进行直接测试。

2.本例中用“Opc.Ua.SampleClient.exe”软件来进行OPC UA的测试，OPC DA请自行测试，无软件请百度之。

3.OPC ua的RUL网址opc.tcp://“计算机名或者本机IP”:48624862为WINCC的统一端口号，前面“opc.tcp://”为固定格式，地址可以写成opc.tcp://127.0.0.1:4862也可写成opc.tcp://WIN-PDO6L041O3U:4862。

4.测试软件作为客户端，WINCC作为服务器，来进行的OPC UA的数据交互，通过软件实测证明WINCC的opc ua服务器是没有问题的。

5.安装“KEPServerEX 6”软件，如果软件提示如下图,则需要安装根证书，联网即可。

6. KEPServerEX 6安装完毕后，进行KEPServerEX 6下OPC UA cline的安装，现在是KEPServerEX 6作为客户端与WINCC进行数据交互，配制如下：。

默认下一步默认下一步点击后面省略号，或者直接填写RUL地址opc.tcp://WIN-PDO6L041O3U:4862。

端口口号改为WINCC的端口号4862进行刷新扫描点击下一步，其他全部默认，下一步，用户名和密码可以忽略，直接下一步，最后完成。

点击添加设备全部默认下一步直到最后一步选择倒入项，如果连接成功如下图，导入需要的变量。

点击QC按钮，显示WINCC数据交互良好7.上述做完，说明KEPServerEX 6作为客户端运行正常，下面进行KEPServerEX 6做为服务器，对外进行数据交互发布的配置。

第一步；点击项目--属性，服务器启动和允许匿名用户登录。

第二步，右键桌面右下角KEPServerEX 6图标，选择“OPC UA配置”选择编辑或者添加本机单网卡选择默认即可，双网卡选择网卡地址，端口号49320为默认的KEPServerEX 6端口号，安全策略改为无，配置完成后，重新初始化服务。
