厨房烟道施工工艺

工艺流程

（1）在主体结构施工时，按照设计图纸的位置，预留出通风烟道的孔洞，孔洞的尺寸较构件外围尺寸要多留50～80mm。预留孔洞内的钢筋应同时也预留下来。

（2）安装前，根据通风烟道尺寸，从顶层孔洞处吊垂线，以保证烟道安装时的垂直度。

（3）首层安装时，先用1:2水泥砂浆找平地面。首节管座好浆后，在管内浇灌约40cm高的C20混凝土；待砼终凝后，才接着安装上部的通风烟道。

（4）先将连接件下口座浆于下层烟道隔板上口处，其四边也应座浆密封。通风烟道要作分层承托处理。施工做法：上下管道对正座浆后，上下层通风烟道的接口一般位于楼板处，故在管道根部预埋钢板处加焊Ф12钢筋与孔洞预留钢筋焊接，支撑在楼板基层上。

（5）通风烟道上下节结合面涂满聚合物水泥浆（108胶:水泥=6:1）；通风烟道与楼板间的接缝，应预先凿毛处理，清洗干净后支模，用C20细石微膨胀砼填实。

（6）接缝处的混凝土面应比楼面低3cm左右。在填塞完混凝土后，在砼表面蓄水养护。

（7）清理干净通风烟道脚部位置后，作两遍2mm厚851聚氨酯防水涂料20cm高；或在通风烟道脚四周捣制一道钢筋砼拦水基面1：2.5水泥砂浆批荡、压光，拦水基面批荡要在楼地面水泥砂饰面层前完成。而钢筋则需要在捣细石砼封口时预留。

（8）在进行批荡或饰面前，应在通风烟道外围满挂网。

（9）通风烟道在两层楼板间的接缝，应将上下两节通风烟道结合面涂满聚合物水泥浆，然后在接口处外露部分包镀锌钢丝网，并用Φ6钢筋将上下管道的预埋钢板焊接。

（10）通风烟道安装至屋顶后应按设计要求安装不同系列产品所要求的防倒灌风帽。

注意事项

（1）在安装前必须对通风烟道进行检查，并核对型号是否一致，层号是否满足；检查各层楼板的预留孔洞是否上下垂直对正，否则要处理到符合要求再进行安装。

（2）通风烟道的安装应在主体结构和楼地面铺装、墙面天花粉刷之前进行。安装时应由下往上逐层安装，并注意不要将杂物掉进通风烟道内。

不锈钢烟道施工方案

绿城沁园项目住宅厨房不锈钢烟道施工方案杭州小米环境科技有限公司二零一八年九月

目录 1. 编制依据 (3) 2. 工程概述 (3) 3. 现场勘察和协调工作 (4) 4. 施工器具配备 (4) 5. 设计与施工 (4) 6. 防火止回阀安装 (11) 7. 屋顶风帽安装 (12) 8. 密闭性检查 (13) 9. 验收要求 (13) 10.焊接工艺及质量保证 (13) 11.安全文明施工措施 (15) 12.不锈钢烟道成品保护措施 (16)

1.编制依据 1.1 《住宅厨房不锈钢烟道系统应用技术规程》（绿城房产集团企业标准 GTAP52100-2017）1.2 《住宅排气道》16J916-1 1.3 《住宅排气道系统应用技术规程》CECS 390-2014 1.4 《住宅厨房和卫生间排气道系统应用技术规程》DB33/T 1119-2016 1.5 《住宅厨房及相关设备基本参数》GB/T 11228-2008 1.6 《住宅厨房、卫生间排气道》JG/T 194 1.7 《排油烟气防火止回阀》GA/T 798-2008 1.8 《焊接工艺评定规程》DL/T868-2004 2．工程概述 2.1 工程概况工程名称：杭政储出2016【47】号地块商品住宅（绿城沁园）工程地址：杭州市建设单位：绿城房产施工单位：杭州小米环境科技有限公司工程内容：厨房不锈钢烟道工程 2.2 工程内容 2.2.1本项目由4幢21~22层的高楼及6幢7~8层的洋房住宅组成，厨房排气烟道均采用304不锈钢矩形烟道系统。不锈钢烟道系统包括：不锈钢烟道、高密闭防火止回阀、集油装置、屋面防倒灌风帽。 2.2.2依据设计图纸、绿城集团不锈钢烟道技术规程要求及国标16J916-1《住宅排气道》设计规定，且考虑材料成本与空间占位，本方案厨房不锈钢烟道尺寸建议调整如下下表。

机制烟道安装技术交底

机制烟道安装技术交底一、进场预制烟道构件质量要求： 1．烟道尺寸均按委托加工料单要求的规格、型号加工，产品符合国家、行业有关检验标准的要求； 2．外观质量：烟道内外表面应光滑平直，不得有凹凸不平，麻面、裂缝，拐角圆角平滑。端面平整无飞边。 3．尺寸允许偏差：烟道两端部平面应方正，截面对角线误差≤3mm，壁厚误差≤2mm，侧向弯曲误差≤4mm，长度误差≤4mm，并不得有扭曲现象。 4. 排油烟气防火止回阀的外壳应采用不锈钢板或经防锈喷涂的Q235冷轧钢板制作，其他制作材料应符合《排油烟气防火止回阀》GA/T798的规定。二、烟道施工安装要求 1．必须先做样板，然后再按要求进行大面积施工； 2．安装前必须对烟气道进行检查，并校对型号，清理烟气道毛边； 3．烟气道安装时与厨房、厕所内隔墙砌筑穿插进行，应加强对成品的保护，并注意烟道口的留置方向正确； 4．烟气道按照自下而上的顺序进行逐层安装； 5．烟道首层安装前必须用1：2水泥砂浆找平； 6.防火止回阀在安装时，与楼板以下间隔尺寸不应小于100mm，与吊顶上下间隔不应小于100mm。三、注意事项：安装前，对照设计平面位置图结合现场实际情况划好线，烟道就位要对准烟道中心线，就位准确无误后，用小木楔临时固定，检查上下两个烟道接头处的缝隙，挂线校直，上下烟道结合面满涂沥青防水油胶，再用C20细石混凝土在楼板与烟气道间的间隙支吊模填嵌密实平整，填嵌混凝土应高出地面50mm的防水反口。（顶部内部窝嵌C20细石混凝土宜在上一层烟道就位前完成）用相同的方法逐层向上安装，待混凝土完全凝固后，拔取临时固定木楔，再用C20细石混凝土嵌实，保证不漏气、不渗水，然后在烟道与墙面、楼面水平接触处用密封膏嵌实（烟气道下端部为了防止渗漏水，在靠墙部位的密封膏应嵌到踢脚线高度），待楼地面、墙面抹灰完毕，使烟道更为牢固、达到密封要求。烟气道施工安装过程中，为防止杂物掉入管道中，管口应采取遮盖措施。烟道进气口方向位置应正确；施工安装的排烟气道楼层承托至少每三层一托。安装时，应在每层距顶板、楼地面100mm 处各设一道扁铁箍固定；四、质量标准： 1．烟道中心线与楼板定位线位移不应大于3mm； 2．上下烟道接口处中心线位移不应大于2mm，每节烟道垂直度偏差不应大于2mm。五、成品保护： 1．运输过程中，以两点托底搬运； 2．成品验收后应放在平坦场地上，整齐堆放，堆放高度不得超过6皮； 3．在搬运和安装时应轻抬轻放，不得碰撞、敲击，不得在管道上行走或堆放其他物品。4．注意与砌体工程施工的穿插作业，作好自身成品和他人成品的保护；六、安全注意事项 1．严禁酒后上岗，严禁在楼层嬉戏、打闹； 2．夜间施工，要有照明设施，确保灯光照明正常；

精编-厨房设备生产施工工艺详解流程

厨具设备生产安装施工工艺流程（一）生产流程表: （二）安装施工工艺流程墙、地面基层处理→安装产品检验→安装吊柜→安装底柜→接通调试给、排水→安装配套电器→测试调整→清理。（三）安装施工要领厨房设备安装前的检验。吊柜的安装应根据不同的墙体采用不同的固定方法。底柜安装应先调整水平旋钮,保证各柜体台面、前脸均在一个水平面上,两柜连接使用木螺丝钉,后背板通管线、表、阀门等应在背板划线打孔。安装洗物柜底板下水孔处要加塑料圆垫,下水管连接处应保证不漏水、不渗水,不得使用各类胶粘剂连接接口部分。安装不锈钢水槽时,保证水槽与台面连接缝隙均匀,不渗水。安装水龙头,要求安装牢固,上水连接不能出现渗水现象。抽油烟机的安装,注意吊柜与抽油烟机罩的尺寸配合,应达到协调统一。安装灶台,不得出现漏气现象,安装后用肥皂沫检验是否安装完好

室内煤气管道的安装原则室内煤气管道应以明敷为主。煤气管道应沿非燃材料墙面敷设，当与其他管道相遇时，应符合下列要求：（1）水平平行敷设时，净距不宜小于150；（2）竖向平行敷设时，净距不宜小于100，并应位于其他管道的外侧；（3）交叉敷设时，净距不宜小于50。气管道与电线、电气设备的间距，应符合下表规定。煤气管道与电线、电气设备的间距（）电线或电气设备名称最小间距煤气管道电线明敷（无保护管）100 电线（有保护管）50 熔丝盒、电插座、电源开关150 电表、配电器300 电线交叉20 特殊情况室内煤气管道必需穿越浴室、厕所、吊平顶（垂直穿）和客厅时，管道应无接口。室内煤气管不宜穿越水斗下方。当必需穿越时，应加设套管，套管管径应比煤气管管径大二档，煤气管与套管均应无接口，管套两端应伸出水斗侧边20～20。煤气管道安装完成后应作严密性试验，试验压力为300水柱，3分钟内压力不下降为合格。

烟道安装施工方案

烟道安装施工组织设计方案目录第一章工程概况 (1) 第二章编制依据 (1) 第三章施工准备及计划安排 (1) 第四章工艺流程及主要施工方法 (2) 第五章材料质量要求 (6) 第六章成品保护 (6) 第七章安全管理制度 (6)

第一章、工程概况本工程的工程名称为花果园五里冲棚户区、危旧房城中村改造项目T1 区1-10栋,现准备施工T9栋烟道。第二章、编制依据 1.《工程建筑标准强制性条文》（房屋建筑部分）； 2.《建筑工程施工质量验收统一标准》（GB50300-2013）； 3.《通风与空调工程施工质量验收规范》（GB50243-2002）； 4.住宅排气道《07J916-1》； 5.《住宅厨房、卫生间排气道》（JG/T194-2006）； 6.本工程设计施工图及设计变更文件。第三章、施工准备及计划安排 1.施工准备：熟悉设计图纸，做好工人技术交底； 2.施工工具准备：电钻、钢筋、线锤、锤子、凿子、楼梯、模板、木枋、钉子、铁丝等； 3.施工计划安排：依据施工图纸中设计要求，选用合格的成品排气道进行安装，排气道安装在二次结构完成后抹灰工程施工前，整体由下往上的顺序逐层进行安装固定工作。人员暂计划12人次，分两组进行安装施工作业，人员数量安排以能满足施工现场施工进度要求为准。第四章、工艺流程及主要施工方法 1.工艺流程：排气道洞口尺寸位置校正及清理→首层砂浆找平→首层排气道就位→复核标高和校正排气道垂直度→安放排气道钢筋→接

口处涂抹水泥砂浆→上层排气道就位→烟道洞口封堵。 2.主要施工方法： 2.1 安装前首先检查烟道，核对规格、型号、清理管道毛边。然后用吊垂通线校正预留洞位置是否准确，清理预留空洞形式见以下示意图： 2.2 烟道安装顺序从下往上安装，首层安装时，先用1:2的水泥砂浆找平地面； 2.3 将首层烟道安装就位后，复核烟道标高和垂直度，位置调正后用木楔暂时固定四边； 2.4 然后把两根￠12螺纹钢置于烟道顶(螺纹钢在承托烟道前，应先在上层烟道下口距烟道外壁30mm处加工深度10mm凹口，使上下烟道接口紧密吻合)，然后安放、调正、固定上层烟道。

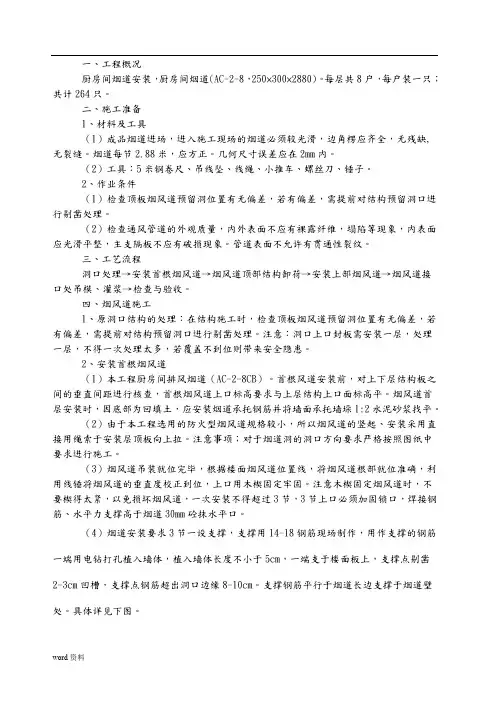

厨房烟道施工技术交底
