智能路灯控制系统 单灯产品说明
太阳能LED路灯产品说明书
太阳能LED路灯说明书目录一、产品介绍 (1)二、工作原理 (1)三、产品构造 (2)四、储存及工作环境 (3)五、LED灯具简介 (3)1、LED路灯技术参数 (3)2、LED路灯产品特点 (3)六、安装说明 (4)1、安装前须知事项 (4)2、安装前准备 (4)3、安装操作流程 (5)4、安装顺序 (8)5、安装要点 (9)6、注意事项 (10)七、故障处理 (11)一、产品介绍随着人们生活水平的提高和社会的不断发展，为使赐给大地光明的太阳在夜晚也能为人类照明，太阳能路灯应运而生，它采用优质高效太阳能硅片及钢化玻璃生产的太阳能电池供电，安全、可靠、寿命长。
优化低能耗控制电路、过充、过放保护、自动光度控制，性能可靠，蓄电池容量大，可在连续5～7个阴天正常工作。
高强度、耐高温、耐腐蚀的工程塑料灯罩透光率强，不锈钢结构，美观、坚实，安装、维修方便。
太阳能LED路灯白天利用太阳能电池板将太阳能转换成电能给蓄电池充电，晚上蓄电池放电使LED灯发光工作，属于当今社会大力提倡利用的绿色能源产品。
广泛应用于城市道路、小区道路、工业园区、景观亮化、旅游风景区、公园、庭院绿化带、广场、步行街、健身休闲广场等场所。
二、工作原理系统工作原理，利用光生伏特效应原理制成的太阳能电池板白天电池板接收太阳辐射能并转化为电能输出，经过充放电控制器储存在蓄电池中，当夜幕降临时或灯具周围的光照程度较低时，蓄电池提供电力给LED路灯负载。
太阳能路灯主要由LED光源（含驱动）、太阳能电池板、蓄电池（包括蓄电池埋地箱）、太阳能路灯控制器（包括控制箱）、路灯灯杆（含基础）及辅料线材等几部分构成。
太阳能路灯在晴天利用太阳光照发电，产生电能。
控制器对蓄电池的过充、过放进行保护，并对光源的开启和亮灯时间进行控制。
三、产品构造四、储存及工作环境1、储存要求（1）空气流通，灰尘少；（2）环境温度：-30℃～+60℃；（3）相对湿度低于90%，不易结冰霜；（4）远离腐蚀性物质；（5）如长期闲置，需每月充放电一次。
智能路灯控制系统..
前言近年来，随着中国国力的逐渐增强，发展的日新月异，我国的电力能源十分紧张，所以，环保节能逐渐成为当今社会的主题。
各种节能设备、节能家电应运而生，在照明领域运用节能方法来节约电能也已经为人们所接受[1]。
目前，路灯照明系统的传统节能方法主要有两种，一是光源节能方法，另一种是控制节能方法。
控制节能方法主要采用人工控制节能、时控控制节能、光控控制节能和节能器控制节能等方法来进行节能。
在控制节能方法中，运用智能控制节能方法能在节省人工的基础上做到节约资源，避免浪费。
对普通路灯进行智能照明改造后，可大幅度降低路灯的电耗，有效提高节能率。
仅以广州中国科学院软件应用技术研究所在南沙逸晖路的改造工程为例，共有十八盏灯，智能路灯在LED灯的基础上进行了改造，增加了来车检测模式和时间控制模式对照明设备进行控制。
通过一年的最终检测结果显示：节能率高达78.73%，年节省费用达到6044.4元，相当于年均节省9.93吨标准煤，年均二氧化碳排放量减少24.75吨。
试想，偌大的中国千千万万的路灯，如果其中半数以上都能运用这项技术，那么可节约的能源将是难以估量的。
为响应节能环保口号的号召，本次所做的课程设计就是一个能根据外部光线强弱通过光敏开关控制路灯点亮或者熄灭的一个电子产品。
目前，有关智能路灯控制的产品已经非常多，自己也深知设计的这个电子产品有许多的不足，但能首次设计自己的产品，并能做到在实现相同功能的基础上节约成本，这是非常有意义的，不仅提高自己的动手能力，还丰富了课余生活。
1.总体设计方案图1 智能路灯控制系统框图智能路灯控制系统由西门子S7-200系列PLC，总开关，光敏电阻及输出系统（也就是路灯）构成。
该节能控制系统根据路灯工作环境的光线强弱通过光敏开关自动控制路灯的开或关，从而对路灯进行节能控制，智能路灯控制系统框图如图1所示。
2.单元模块设计2.1 PLC概述2.1.1 PLC的基本信息PLC是一种专门在工业环境下应用而设计的数字运算操作的电子装置。

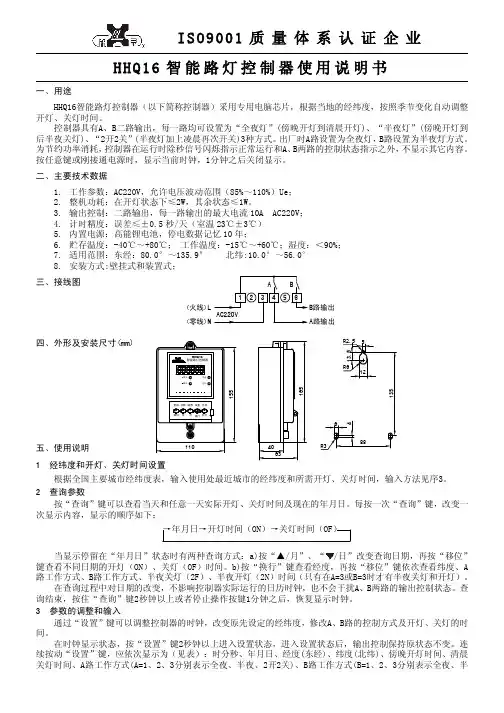

HHQ16智能路灯控制器使用说明书
一、用途HHQ16智能路灯控制器（以下简称控制器）采用专用电脑芯片，根据当地的经纬度，按照季节变化自动调整开灯、关灯时间。
控制器具有A 、B 二路输出，每一路均可设置为“全夜灯”(傍晚开灯到清晨开灯)、“半夜灯”(傍晚开灯到后半夜关灯)、“2开2关”(半夜灯加上凌晨再次开关)3种方式。
出厂时A 路设置为全夜灯，B 路设置为半夜灯方式。
为节约功率消耗，控制器在运行时除秒信号闪烁指示正常运行和A 、B 两路的控制状态指示之外，不显示其它内容。
按任意键或刚接通电源时，显示当前时钟，1分钟之后关闭显示。
二、主要技术数据1. 工作参数：AC220V ，允许电压波动范围（85%～110%）Ue ；2. 整机功耗：在开灯状态下≤2W ，其余状态≤1W 。
3. 输出控制：二路输出，每一路输出的最大电流10A AC220V ；4. 计时精度：误差≤±0.5秒/天（室温23℃±3℃）5. 内置电源：高能锂电池，停电数据记忆10年；6. 贮存温度：-40℃～+80℃； 工作温度：-15℃～+60℃；湿度：＜90%；7. 适用范围：东经：80.0°～135.9° 北纬:10.0°～56.0°8. 安装方式:壁挂式和装置式； 三、接线图四、外形及安装尺寸(mm)五、使用说明1根据全国主要城市经纬度表，输入使用处最近城市的经纬度和所需开灯、关灯时间，输入方法见序3。
2 查询参数按“查询”键可以查看当天和任意一天实际开灯、关灯时间及现在的年月日。
每按一次“查询”键，改变一次显示内容，显示的顺序如下：→年月日→开灯时间（ON ）→关灯时间（OF ）当显示停留在“年月日”状态时有两种查询方式：a)按“▲/月”、“(火线)L 路输出路输出(零线)N夜、2开2关)、半夜关灯、开灯时间（只有在A=3或B=3时才有半夜关灯和开灯）。
在进入每一个设置状态时，必定有一个数据在闪烁。
JWK-1产品使用说明书
JWK-1产品使用说明书（版本号JWK1006）一、功能和用途：本产品采用先进的微电脑自动控制技术，用户只要校正好控制器的时钟，输入所在地区的经度和纬度，控制器即可根据地球自转和公转的规律，自动计算出不同季节每天的日出日落时间，实现对路灯及相关设备的全自动开关控制。
用户也可以根据所在地区的实际情况进行时间微调。
该产品技术先进、运行可靠、安装方便，调整简便，可广泛应用于路灯、庭院灯、广告灯箱、霓虹灯、航标灯等室外照明智能控制。
可显著节省电能，减少维护成本，具有明显的经济效益和社会效益，是现代室外照明控制的理想选择。
本控制器有两路输出，第一路为全夜灯，即天黑亮灯、天亮关灯；第二路用户可自己设定晚间关灯时间和早晨开灯时间，也可以设置成全夜灯。
用户可以让一部分路灯晚上长亮，另一部分路灯定时关闭，既满足了照明需要，又能最大限度的节省电能。
本产品可根据用户需要附加光控或雨控功能；如果是在-20度以下环境使用，可增加内部保温附件，保温附件在低于5度加温，高于10度停止加温。
请在购买时特别说明。
二、主要技术指标：1、使用范围：东经70～136°，北纬5～60°，全国各地均可使用。
2、时钟误差：±1秒/天。
3、一路输出：全夜灯，用户开关灯调整范围±99分。
二路输出：半夜灯/全夜灯，用户开灯调整范围±99分，关灯时间用户自定。
4、输出功率：220VAC/3A/10A.5、工作电压：220VAC/50/60Hz。
6、停电数据保护时间：四个月。
7、环境温度：－20～＋60℃（低于-20度可增加内部保温附件）8、环境湿度：＜95%9、外形尺寸：125×82×68mm10、重量： 365g三、使用说明：该产品投入使用前，用户务必进行时钟、经纬度的初次设定，请按以下步骤进行：1、了解面板及各部分功能用途：1）八位LED数码管，显示相关时间及数据。
2）五位按键，分别是：设置、右移、＋1、－1、复位。
路灯单灯调光控制办法(雷士网络科技)
城市路灯照明（节能方案）惠州雷士网络科技有限公司 2016.101、公司简介雷士网络科技有限公司，总部位于广东惠州，是中国知名企业雷士集团与美国专业研究机构EXTENS网络科技有限公司倾力打造、专业制造和销售信息网络领域综合布线产品、安防监控产品和智能照明系统产品的新兴企业，这是雷士集团在10年光辉发展历程的基础上，又一与国际知名企业强强联手，举步跨入现代信息网络技术领域的战略举措。
公司一直致力于智能照明控制系统的研发和生产，其产品已经在城市道路路灯控制、城市景观亮化控制、商业公共照明、智能家居、五星级酒店等方面广泛地应用。
公司已经通过ISO9001质量体系认证，智能照明控制系统产品已经通过欧盟CE认证标准，在中国智能建筑品牌评选中获得智能照明控制系统2008年度和2014年度十大品牌殊荣，获得由广东省科学技术厅颁发的2013年度“高新技术企业”的证书。
目前，我司正积极从事基于电力线载波通信技术的研发和探索。
该方案以电力线载波进行信号传输，无论在技术方面还是在售后服务方面都有较大的优势。
我们以电力线载波通信技术为基础构建了一套路灯完整的系统。
公司在电力载波通信领域不断开拓创新，积极与国际接轨，努力提高我国电力线载波通信技术的整体水平。
在电力线网络通信平台的基础上向用户提供整体解决方案，实现路灯能源管理和路灯通信。
未来，公司将继续坚持“开拓创新，追求卓越”的企业精神，肩负起路灯系统业界及软件研发领域领军旗舰的使命。
2、路灯智能控制系统功能2.1路灯智能控制系统说明我司一直致力于电力线载波通信（PLC）技术在智能电网应用领域的研究和创新。
针对中国复杂的电力网环境，路灯智能系统突破了传统电力线载波通信技术单向的、点对点通信模式，引入了网络和系统的概念，增加了自主专利技术的自动路由协议层，使网络拓扑结构中的每个联网设备成为一个具备路由功能的通信节点，从而确保了各联网设备间实时、准确和高效的通信效果，使电子设备和各类照明器材的大规模分布式控制和管理成为可能。
智能路灯控制系统方案
对项目相关人员开展培训，包括设备操作、系统维护等。
5.运营维护
建立完善的运营维护体系，确保系统的稳定运行。
五、项目效益
1.节能降耗：通过智能调控，降低路灯能耗，实现节能降耗。
2.提高管理效率：实现路灯的远程监控，提高管理效率。
3.降低护成本：提高路灯使用寿命，降低维护成本。
4.提升城市形象：提高城市道路照明水平，提升城市形象。
（3）远程控制：通过应用层，实现对路灯的远程开关、亮度调节等操作。
（4）故障检测与报警：自动检测路灯故障，并及时发送报警信息。
（5）能耗统计与分析：统计路灯能耗，分析节能效果。
3.技术参数
（1）通信方式：采用有线和无线相结合的方式，实现数据传输。
（2）通信协议：采用国际标准通信协议，确保系统的稳定性和兼容性。
（3）控制系统：采用微电脑控制系统，实现路灯的智能调控。
（4）传感器：采用高精度传感器，实现环境因素的实时监测。
四、实施方案
1.设备选型
根据项目需求，选择合适的路灯、传感器、通信设备等。
2.设备安装
按照设计图纸，对路灯、传感器、通信设备等进行安装。
3.系统调试
在设备安装完成后，进行系统调试，确保系统正常运行。
2.根据环境光线和交通流量，自动调节路灯亮度，降低能耗。
3.提高路灯使用寿命，降低维护成本。
4.确保路灯系统安全可靠，提升城市道路照明水平。
三、系统设计
1.系统架构
本系统采用分层架构，分为感知层、传输层、平台层和应用层。
（1）感知层：负责实时采集路灯的运行状态、亮度、能耗等数据。
（2）传输层：通过有线和无线网络，将感知层的数据传输至平台层。
4.人员培训
LED单灯控制器说明书
