对讲机耳机主要应用于对讲机等无线电通讯设备的音频输入输出，根据不同的使用环境及用途可相应的装配不同的耳机。
下面小编给大家介绍一下对讲机耳机插头定义。
无线耳机：隐蔽性强，适用于重要保卫、监视及需完全隐蔽环境下。
只接收耳机：肩咪专用只接收耳塞式。
耳骨式耳机：振动式MIC送话器，送话器和受话器二合为一。
适用公共安全、特种部队及各种嘈杂环境。
喉振式耳机：选用振动式MIC送话器，送话器抗噪功能。
适用于各种嘈杂环境。
轻型头戴耳机：后挂式耳机，可佩带头盔使用。
适用于零售业、娱乐业、酒店业、餐饮业、小区保安等。
重型降噪耳机：具有降噪功能，可旋转消噪麦克风。
适用于航空港口、码头、工地等高强度噪声环境。
单线耳挂式耳机：耳挂佩戴可靠，适用于零售业、娱乐业、酒店业、餐饮业、小区保安等行业人员。
单线耳塞式耳机：佩戴舒适，适用于零售业、娱乐业、酒店业、餐饮业、小区保安等行业人员。
监控耳机（单线、两线、三线）：PTT、MIC和SPK分三线，便于隐蔽。
适用于保安、警察、军队等特殊行业人员。
以上是对讲机耳机插头定义介绍，大家可以了解一下。
麦克风耳机插座头定义详解
麦克风耳机插座头定义详解————————————————————————————————作者：————————————————————————————————日期：麦克风和耳机插座插头定义详解1、3.5毫米前置音频插座的结构首先要了解前置音频插座的结构。
根据英特尔关于AC97前置音频接口的规范，机箱的前置音频面板采用两种3.5毫米微型插座：1开关型的，2无开关型的，见下图：开关型的2/3，4/5端是两个开关，当没有插头插入时，2/3，4/5端是连通的，当插头插入时2/3，4/5端断开。
无开关的就没有3，4两个开关端。
2、3.5毫米插头结构3.5毫米插头一般可分为三芯和二芯两种，如下图：二芯插头一般用于麦克，三芯插头一般用于立体声音耳机（有源音箱）。
现在二芯插头很少，所以麦克也用三芯插头。
耳机和麦克插头的接线定义如下图：麦克、耳机插头的接线如下图：采用三芯的麦克插头还有两种接法，如下图：这种接法没有麦克偏置，如果与麦克插座接线配合不准确。
会不好用。
3、前置麦克连接的问题前置音频口的连接，耳机一般没有什么问题，麦克会经常出现问题，原因是有些机箱的前置麦克插座的接线方式不标准。
下图列出了标准接线与非标准接线的区别：标准的接线有三条线：地线、麦克输入、麦克偏置。
非标准的有二条线：地线和麦克输入，把麦克偏置省了。
非标准1是把插座1、3短接，非标准2是3脚空着。
这两种的把MIC_IN接到JAUD1的1脚是可以使用的。
非标准3是把2、3短接，这种插入标准插头的麦克肯定是没有声音的，除非也用那种与之相对应接法的非标准插头的麦克。
4、前置音频线英特尔规范中对前置音频线也作了规定：左右声道、麦克以及AUD_VCC/HP_ON都要成对屏蔽，同时这些线还要组合在一起外层屏蔽。
参考下图：国内的机箱看不到有符合这种标准的前置音频线。
这种标准的音频线会减少干扰，降低噪声。
市场主流低端的6（5.1）声道主板一般配置3个插孔的音频接口，这三个插孔分别是①蓝色的音频输入②绿色的音频输出③粉色的麦克输入。
【精选】常见音频接口介绍
箱体上常见的模拟插座：
蝴蝶夹是有源音箱中常见的模拟信号传输接口，通常采用红黑两种颜色 标注，两根线可以传输一个声道的信号，而有些箱子我们可以见到两对红黑 蝴蝶夹接口，这是因为这类箱子采用的是电子分频设计，而电子分频音箱的 特点是先分频后放大的原理，因此高低音必须单独分开输出，配线就必须相 应的用到两对了。 接线柱在高端对箱上比较常见，接头型的音响线可以直接插入插座，而 普通音响线也能通过旋钮与柱孔固定。由于接触面更大，结构更简单，因此 其可靠性也更高。
S/PDIF
•
S/PDIF（Sony/Philips Digital Interface，索尼和飞 利浦数字接口）是由SONY公司与PHILIPS公司联合制定 的一种数字音频输出接口。该接口广泛应用在CD播放机、 声卡及家用电器等设备上，能改善CD的音质，给我们更 纯正的听觉效果。该接口传输的是数字信号，所以不会像 模拟信号那样受到干扰而降低音频质量。需要注意的是， S/PDIF接口是一种标准，同轴数字接口和光线接口都属于 S/PDIF接口的范畴
3.5毫米插座/插头的结构和接线方式
• 1、3.5毫米前置音频插座的结构 首先要了解前置音频插座的结构。根据英特尔关于AC97前 置音频接口的规范，机箱的前置音频面板采用两种3.5毫 米微型插座：1开关型的，2无开关型的，见下图：
接插件 耳机插座 USB DC电源输入插座 串口母口

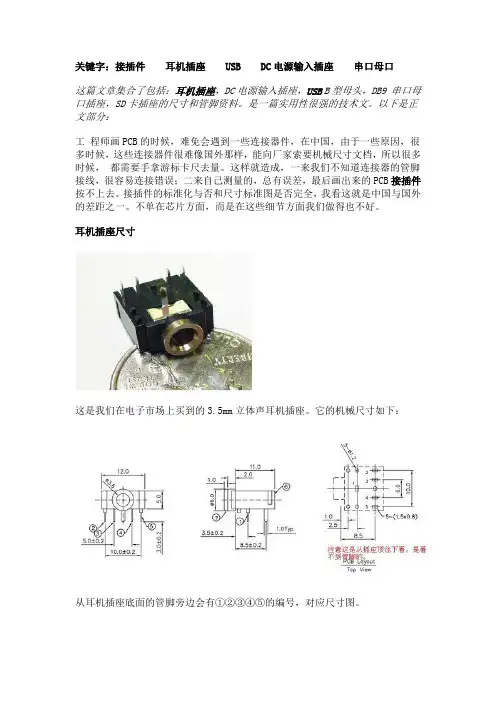

关键字：接插件耳机插座 USB DC电源输入插座串口母口这篇文章集合了包括：耳机插座，DC电源输入插座，USB B型母头，DB9 串口母口插座，SD卡插座的尺寸和管脚资料。
是一篇实用性很强的技术文。
以下是正文部分：工程师画PCB的时候，难免会遇到一些连接器件，在中国，由于一些原因，很多时候，这些连接器件很难像国外那样，能向厂家索要机械尺寸文档，所以很多时候，都需要手拿游标卡尺去量。
这样就造成，一来我们不知道连接器的管脚接线，很容易连接错误；二来自己测量的，总有误差，最后画出来的PCB接插件按不上去。
接插件的标准化与否和尺寸标准图是否完全，我看这就是中国与国外的差距之一。
不单在芯片方面，而是在这些细节方面我们做得也不好。
耳机插座尺寸这是我们在电子市场上买到的3.5mm立体声耳机插座。
它的机械尺寸如下：从耳机插座底面的管脚旁边会有①②③④⑤的编号，对应尺寸图。
一般来说耳机采用3段式的插头，插头直径一般有3.5mm和2.5mm，不同直径的插头对应不同直径孔的耳机插座，所以“公”和“母”要对应.根据三段式的耳机插头的接线，就可以确定耳机插座的连接：1 脚接地，2脚接右声道（Right），5脚接左声道（Left）。
在耳机接头没插入插座的时候，2脚和3脚，4脚和5脚是接在一起的，而一旦接头插入插座的时候，2脚和3脚，4脚和5脚会分开。
所以从系统可靠性的角度来说，3脚和4脚应该接地，这样的话，耳机没插的时候，左右声道输入接地，系统输入为0。
很多时候，我们都会把不用的3脚4脚悬空，那么2脚和5脚也是悬空的,这样带来的风险就是，万一会从外界串入一个大电流，会从2脚和5脚传到板子上，从而会烧毁芯片。
本耳机插座的尺寸图：/Upload/2010/4/7/cd62f3f2-81e3-4a3e-b394-dc4 583c8af26.rar耳机接头除了有三段式之外，还有四段式，四段式比三段式加多了一个话筒/接听键，国标（大部分手机）从头到尾（尾巴是有线那边）的定义是：左声道、右声道、MIC、地。

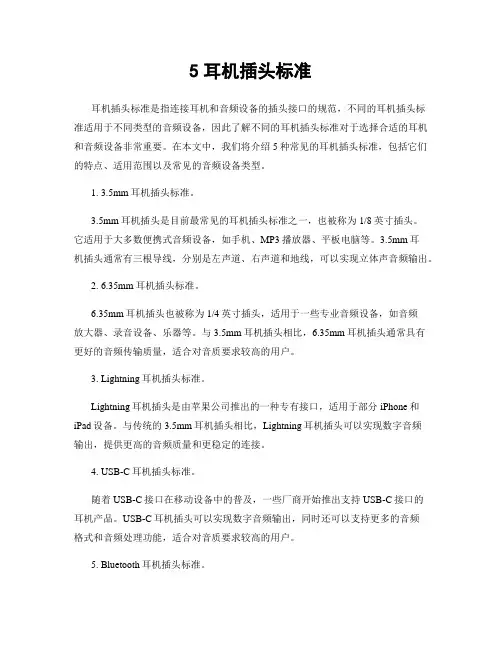

5耳机插头标准
5耳机插头标准耳机插头标准是指连接耳机和音频设备的插头接口的规范，不同的耳机插头标准适用于不同类型的音频设备，因此了解不同的耳机插头标准对于选择合适的耳机和音频设备非常重要。
在本文中，我们将介绍5种常见的耳机插头标准，包括它们的特点、适用范围以及常见的音频设备类型。
1. 3.5mm耳机插头标准。
3.5mm耳机插头是目前最常见的耳机插头标准之一，也被称为1/8英寸插头。
它适用于大多数便携式音频设备，如手机、MP3播放器、平板电脑等。
3.5mm耳机插头通常有三根导线，分别是左声道、右声道和地线，可以实现立体声音频输出。
2. 6.35mm耳机插头标准。
6.35mm耳机插头也被称为1/4英寸插头，适用于一些专业音频设备，如音频放大器、录音设备、乐器等。
与3.5mm耳机插头相比，6.35mm耳机插头通常具有更好的音频传输质量，适合对音质要求较高的用户。
3. Lightning耳机插头标准。
Lightning耳机插头是由苹果公司推出的一种专有接口，适用于部分iPhone和iPad设备。
与传统的3.5mm耳机插头相比，Lightning耳机插头可以实现数字音频输出，提供更高的音频质量和更稳定的连接。
4. USB-C耳机插头标准。
随着USB-C接口在移动设备中的普及，一些厂商开始推出支持USB-C接口的耳机产品。
USB-C耳机插头可以实现数字音频输出，同时还可以支持更多的音频格式和音频处理功能，适合对音质要求较高的用户。
5. Bluetooth耳机插头标准。
Bluetooth耳机插头不需要物理连接，通过蓝牙技术与音频设备进行无线连接。
它适用于各种支持蓝牙连接的音频设备，如手机、平板电脑、电脑等。
由于无需插头连接，Bluetooth耳机具有更大的灵活性和便利性，适合运动、出行等场景使用。
总结。
不同的耳机插头标准适用于不同类型的音频设备，用户在选择耳机和音频设备时需要根据实际需求和设备兼容性进行选择。
在购买耳机时，除了关注音质、舒适度等因素外，也需要注意耳机插头标准是否与自己的音频设备兼容，以确保正常使用。
