3.5毫米耳机插座插头的结构和接线方式
麦克风耳机插座头定义详解
麦克风耳机插座头定义详解————————————————————————————————作者：————————————————————————————————日期：麦克风和耳机插座插头定义详解1、3.5毫米前置音频插座的结构首先要了解前置音频插座的结构。
根据英特尔关于AC97前置音频接口的规范，机箱的前置音频面板采用两种3.5毫米微型插座：1开关型的，2无开关型的，见下图：开关型的2/3，4/5端是两个开关，当没有插头插入时，2/3，4/5端是连通的，当插头插入时2/3，4/5端断开。
无开关的就没有3，4两个开关端。
2、3.5毫米插头结构3.5毫米插头一般可分为三芯和二芯两种，如下图：二芯插头一般用于麦克，三芯插头一般用于立体声音耳机（有源音箱）。
现在二芯插头很少，所以麦克也用三芯插头。
耳机和麦克插头的接线定义如下图：麦克、耳机插头的接线如下图：采用三芯的麦克插头还有两种接法，如下图：这种接法没有麦克偏置，如果与麦克插座接线配合不准确。
会不好用。
3、前置麦克连接的问题前置音频口的连接，耳机一般没有什么问题，麦克会经常出现问题，原因是有些机箱的前置麦克插座的接线方式不标准。
下图列出了标准接线与非标准接线的区别：标准的接线有三条线：地线、麦克输入、麦克偏置。
非标准的有二条线：地线和麦克输入，把麦克偏置省了。
非标准1是把插座1、3短接，非标准2是3脚空着。
这两种的把MIC_IN接到JAUD1的1脚是可以使用的。
非标准3是把2、3短接，这种插入标准插头的麦克肯定是没有声音的，除非也用那种与之相对应接法的非标准插头的麦克。
4、前置音频线英特尔规范中对前置音频线也作了规定：左右声道、麦克以及AUD_VCC/HP_ON都要成对屏蔽，同时这些线还要组合在一起外层屏蔽。
参考下图：国内的机箱看不到有符合这种标准的前置音频线。
这种标准的音频线会减少干扰，降低噪声。
市场主流低端的6（5.1）声道主板一般配置3个插孔的音频接口，这三个插孔分别是①蓝色的音频输入②绿色的音频输出③粉色的麦克输入。
耳机插头及插座的接法
耳机插头及插座的接法
耳机插头及插座的接法一般有以下几种：
1. 3.5mm TRS插头及插座接法：
插头：左声道（Tip）连接到音频信号的左声道输出，右声道（Ring）连接到音频信号的右声道输出，地线（Sleeve）连接到音
频信号的地线。
插座：与插头相应位置相连。
2. 3.5mm TRRS插头及插座接法：
插头：左声道（Tip）连接到音频信号的左声道输出，右声道（Ring 2）连接到音频信号的右声道输出，地线（Sleeve）连接到
音频信号的地线，麦克风（Ring 1）连接到音频信号的麦克风输入。
插座：与插头相应位置相连。
1
3. 6.35mm TRS插头及插座接法：
插头：左声道（Tip）连接到音频信号的左声道输出，右声道（Ring）连接到音频信号的右声道输出，地线（Sleeve）连接到音
频信号的地线。
插座：与插头相应位置相连。
4. 6.35mm TRRS插头及插座接法：
插头：左声道（Tip）连接到音频信号的左声道输出，右声道（Ring 2）连接到音频信号的右声道输出，地线（Sleeve）连接到
音频信号的地线，麦克风（Ring 1）连接到音频信号的麦克风输入。
插座：与插头相应位置相连。
以上是插头及插座的一般接法，具体接法可能因设备或品牌间存在
差异。
因此在使用时最好根据设备的说明书或者咨询相关技术支持。
2。

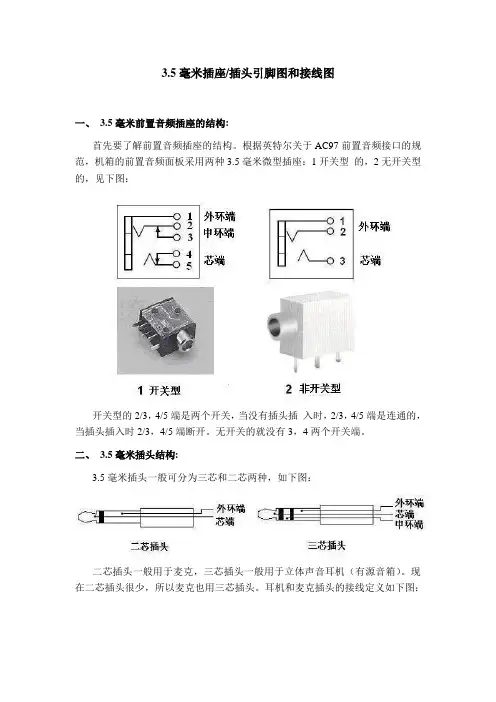

3.5毫米插座插头引脚图和接线图
3.5毫米插座/插头引脚图和接线图一、 3.5毫米前置音频插座的结构:首先要了解前置音频插座的结构。
根据英特尔关于AC97前置音频接口的规范，机箱的前置音频面板采用两种3.5毫米微型插座：1开关型的，2无开关型的，见下图：开关型的2/3，4/5端是两个开关，当没有插头插入时，2/3，4/5端是连通的，当插头插入时2/3，4/5端断开。
无开关的就没有3，4两个开关端。
二、 3.5毫米插头结构:3.5毫米插头一般可分为三芯和二芯两种，如下图：二芯插头一般用于麦克，三芯插头一般用于立体声音耳机（有源音箱）。
现在二芯插头很少，所以麦克也用三芯插头。
耳机和麦克插头的接线定义如下图：麦克、耳机插头的接线如下图：采用三芯的麦克插头还有两种接法，如下图：这种接法没有麦克偏置，如果与麦克插座接线配合不准确。
会不好用。
三、前置麦克连接的问题:前置音频口的连接，耳机一般没有什么问题，麦克会经常出现问题，原因是有些机箱的前置麦克插座的接线方式不标准。
下图列出了标准接线与非标准接线的区别：标准的接线有三条线：地线、麦克输入、麦克偏置。
非标准的有二条线：地线和麦克输入，把麦克偏置省了。
非标准1是把插座1、3短接，非标准2是3脚空着。
这两种的把MIC_IN 接到JAUD1的1脚是可以使用的。
非标准3是把2、3短接，这种插入标准插头的麦克肯定是没有声音的，除非也用那种与之相对应接法的非标准插头的麦克。
四、前置音频线英特尔规范中对前置音频线也作了规定：左右声道、麦克以及AUD_VCC/HP_ON都要成对屏蔽，同时这些线还要组合在一起外层屏蔽。
参考下图：国内的机箱看不到有符合这种标准的前置音频线。
这种标准的音频线会减少干扰，降低噪声。
市场主流低端的6（5.1）声道主板一般配置3个插孔的音频接口，这三个插孔分别是①蓝色的音频输入②绿色的音频输出③粉色的麦克输入。
这三个插孔通过软件设置可以提供4-或6-声道模拟音频输出功能。
AC97音量控制面板与HD音量控制面板最大的差异在录音/input音量控制面板。
耳机插头及插座的接法教学提纲
耳机插头及插座的接法3.5毫米耳机插座插头的结构和接线方式一、3.5毫米前置音频插座的结构根据英特尔关于AC97前置音频接口的规范，机箱的前置音频面板采用两种3.5毫米微型插座：1开关型的，2无开关型的，见下图：开关型的2和3，4和5端是两个开关，当没有插头插入时，2和3，4和5端是连通的，当插头插入时2和3，4和5端断开。
无开关的就是没有3，4两个开关端。
3.5毫米插头一般可分为三芯和二芯两种，如下图：二芯插头一般用于麦克，三芯插头一般用于立体声音耳机（有源音箱）。
现在二芯插头很少，所以麦克也用三芯插头。
耳机和麦克插头的接线定义如下图：麦克、耳机插头的接线如下图：采用三芯的麦克插头还有两种接法，如下图：这种接法没有麦克偏置，如果与麦克插座接线配合不准确。
会不好用。
3、前置麦克连接的问题前置音频口的连接，耳机一般没有什么问题，麦克会经常出现问题，原因是有些机箱的前置麦克插座的接线方式不标准。
下图列出了标准接线与非标准接线的区别：标准的接线有三条线：地线、麦克输入、麦克偏置。
非标准的有二条线：地线和麦克输入，把麦克偏置省了。
非标准1是把插座1、3短接，非标准2是3脚空着。
这两种的把MIC_IN接到JAUD1的1脚是可以使用的。
非标准3是把2、3短接，这种插入标准插头的麦克肯定是没有声音的，除非也用那种与之相对应接法的非标准插头的麦克。
4、前置音频线英特尔规范中对前置音频线也作了规定：左右声道、麦克以及AUD_VCC/HP_ON都要成对屏蔽，同时这些线还要组合在一起外层屏蔽。
参考下图：国内的机箱看不到有符合这种标准的前置音频线。
这种标准的音频线会减少干扰，降低噪声。
市场主流低端的6（5.1）声道主板一般配置3个插孔的音频接口，这三个插孔分别是①蓝色的音频输入②绿色的音频输出③粉色的麦克输入。
这三个插孔通过软件设置可以提供4-或6-声道模拟音频输出功能。
AC97音量控制面板与HD音量控制面板最大的差异在录音/input音量控制面板。
正确使用3.5mm耳机插座的方法
正确使用3.5mm耳机插座的方法
如何才能正确使用3.5mm耳机插座呢。
3.5mm耳机插座放大器输出功率较小，一般为20～100mW(实际输出功率与工作电压大小有关，并且与负载电阻大小及THD+N大小有关)。
立体声耳机的负载电阻一般为16Ω或32Ω，负载电阻小的输出功率大一些。
3.5mm耳机插座的正确使用
在运用3.5耳机插座时，务必要先将放大器电源翻开，再将3.5耳机插头插中听筒插孔。
3.5耳机插座通常的放大器都没有所谓的喇叭维护线路，对耳筒的维护更少。
开机的电流刹那间脉冲，你的耳筒能够“砰”地一声就此归西。
直入CD唱盘或随身听的耳筒或许对比安全。
相反的，听完音乐后，先将耳筒线收好，然后再关放大器电源。
小贴士：爱干净的人喜欢用湿抹布擦3.5mm耳机插座，这是大忌，因为抹布上的水分会让插孔变得潮湿，擦完后马上插上电源，容易引发短路。
3.5毫米耳机插座插头的结构和接线方式
3.5毫米耳机插座插头的结构和接线方式1、3.5毫米前置音频插座的结构首先要了解前置音频插座的结构。
根据英特尔关于AC97前置音频接口的规范，机箱的前置音频面板采用两种3.5毫米微型插座：1开关型的，2无开关型的，见下图：开关型的2/3，4/5端是两个开关，当没有插头插入时，2/3，4/5端是连通的，当插头插入时2/3，4/5端断开。
无开关的就没有3，4两个开关端。
2、3.5毫米插头结构3.5毫米插头一般可分为三芯和二芯两种，如下图：二芯插头一般用于麦克，三芯插头一般用于立体声音耳机（有源音箱）。
现在二芯插头很少，所以麦克也用三芯插头。
耳机和麦克插头的接线定义如下图：麦克、耳机插头的接线如下图：采用三芯的麦克插头还有两种接法，如下图：这种接法没有麦克偏置，如果与麦克插座接线配合不准确。
会不好用。
3、前置麦克连接的问题前置音频口的连接，耳机一般没有什么问题，麦克会经常出现问题，原因是有些机箱的前置麦克插座的接线方式不标准。
下图列出了标准接线与非标准接线的区别：标准的接线有三条线：地线、麦克输入、麦克偏置。
非标准的有二条线：地线和麦克输入，把麦克偏置省了。
非标准1是把插座1、3短接，非标准2是3脚空着。
这两种的把MIC_IN 接到JAUD1的1脚是可以使用的。
非标准3是把2、3短接，这种插入标准插头的麦克肯定是没有声音的，除非也用那种与之相对应接法的非标准插头的麦克。
4、前置音频线英特尔规范中对前置音频线也作了规定：左右声道、麦克以及AUD_VCC/HP_ON都要成对屏蔽，同时这些线还要组合在一起外层屏蔽。
参考下图：国内的机箱看不到有符合这种标准的前置音频线。
这种标准的音频线会减少干扰，降低噪声。
市场主流低端的6（5.1）声道主板一般配置3个插孔的音频接口，这三个插孔分别是①蓝色的音频输入②绿色的音频输出③粉色的麦克输入。
这三个插孔通过软件设置可以提供4-或6-声道模拟音频输出功能。
AC97音量控制面板与HD音量控制面板最大的差异在录音/input音量控制面板。
麦克风和耳机插座插头定义详解教学文案
麦克风和耳机插座插头定义详解麦克风和耳机插座插头定义详解-转1、3.5毫米前置音频插座的结构首先要了解前置音频插座的结构。
根据英特尔关于AC97前置音频接口的规范，机箱的前置音频面板采用两种3.5毫米微型插座：1开关型的，2无开关型的，见下图：开关型的2/3，4/5端是两个开关，当没有插头插入时，2/3，4/5端是连通的，当插头插入时2/3，4/5端断开。
无开关的就没有3，4两个开关端。
2、3.5毫米插头结构3.5毫米插头一般可分为三芯和二芯两种，如下图：二芯插头一般用于麦克，三芯插头一般用于立体声音耳机（有源音箱）。
现在二芯插头很少，所以麦克也用三芯插头。
耳机和麦克插头的接线定义如下图：麦克、耳机插头的接线如下图：采用三芯的麦克插头还有两种接法，如下图：这种接法没有麦克偏置，如果与麦克插座接线配合不准确。
会不好用。
3、前置麦克连接的问题前置音频口的连接，耳机一般没有什么问题，麦克会经常出现问题，原因是有些机箱的前置麦克插座的接线方式不标准。
下图列出了标准接线与非标准接线的区别：标准的接线有三条线：地线、麦克输入、麦克偏置。
非标准的有二条线：地线和麦克输入，把麦克偏置省了。
非标准1是把插座1、3短接，非标准2是3脚空着。
这两种的把MIC_IN接到JAUD1的1脚是可以使用的。
非标准3是把2、3短接，这种插入标准插头的麦克肯定是没有声音的，除非也用那种与之相对应接法的非标准插头的麦克。
4、前置音频线英特尔规范中对前置音频线也作了规定：左右声道、麦克以及AUD_VCC/HP_ON 都要成对屏蔽，同时这些线还要组合在一起外层屏蔽。
参考下图：国内的机箱看不到有符合这种标准的前置音频线。
这种标准的音频线会减少干扰，降低噪声。
市场主流低端的6（5.1）声道主板一般配置3个插孔的音频接口，这三个插孔分别是①蓝色的音频输入②绿色的音频输出③粉色的麦克输入。
这三个插孔通过软件设置可以提供4-或6-声道模拟音频输出功能。
3.5毫米插座插头引脚图和接线图
3.5毫米插座/插头引脚图和接线图一、 3.5毫米前置音频插座的结构:首先要了解前置音频插座的结构。
根据英特尔关于AC97前置音频接口的规范，机箱的前置音频面板采用两种3.5毫米微型插座：1开关型的，2无开关型的，见下图：开关型的2/3，4/5端是两个开关，当没有插头插入时，2/3，4/5端是连通的，当插头插入时2/3，4/5端断开。
无开关的就没有3，4两个开关端。
二、 3.5毫米插头结构:3.5毫米插头一般可分为三芯和二芯两种，如下图：二芯插头一般用于麦克，三芯插头一般用于立体声音耳机（有源音箱）。
现在二芯插头很少，所以麦克也用三芯插头。
耳机和麦克插头的接线定义如下图：麦克、耳机插头的接线如下图：采用三芯的麦克插头还有两种接法，如下图：这种接法没有麦克偏置，如果与麦克插座接线配合不准确。
会不好用。
三、前置麦克连接的问题:前置音频口的连接，耳机一般没有什么问题，麦克会经常出现问题，原因是有些机箱的前置麦克插座的接线方式不标准。
下图列出了标准接线与非标准接线的区别：标准的接线有三条线：地线、麦克输入、麦克偏置。
非标准的有二条线：地线和麦克输入，把麦克偏置省了。
非标准1是把插座1、3短接，非标准2是3脚空着。
这两种的把MIC_IN 接到JAUD1的1脚是可以使用的。
非标准3是把2、3短接，这种插入标准插头的麦克肯定是没有声音的，除非也用那种与之相对应接法的非标准插头的麦克。
四、前置音频线英特尔规范中对前置音频线也作了规定：左右声道、麦克以及AUD_VCC/HP_ON都要成对屏蔽，同时这些线还要组合在一起外层屏蔽。
参考下图：国内的机箱看不到有符合这种标准的前置音频线。
这种标准的音频线会减少干扰，降低噪声。
市场主流低端的6（5.1）声道主板一般配置3个插孔的音频接口，这三个插孔分别是①蓝色的音频输入②绿色的音频输出③粉色的麦克输入。
这三个插孔通过软件设置可以提供4-或6-声道模拟音频输出功能。
AC97音量控制面板与HD音量控制面板最大的差异在录音/input音量控制面板。
