耳机插头接法
iphone耳机插头更换接线图解
iphone耳机插头更换接线图解
iphone耳机插头接线位置使用时间久了后，容易出现内部接线暗断的故障问题，导致听到的音乐断断续续。
本着节约和DIY精神,我们可以通过万能的淘宝购买耳机插头自行更换修复。
针对iphone反人类的复杂色线定义，经查找相关资料及实际更换多组耳机接线测试，特汇总本更换图解，以便所有像我一样有DIY精神的朋友能快速更换损坏的耳机插头。
【1】剪除耳机插头
（耳机接线内的纤维芯线非常细小，需要
用质量较好的剪刀才能剪断）
【2】明确耳机插头各级的定义
【3】剥离出耳机线内的5条色线
（分别是纯红、纯绿、黄绿、黄红和红绿）
【4】最关键的步骤来了
（从红绿线的中间剥离出纯黄线）
剥离出来的各色线的定义是：纯绿（左声道线）
、纯红（右声道线）、黄绿、黄红和红绿（公共接地）、纯黄色线（麦克风线）
【5】按图2耳机插头各级的定义逐一将
各色线焊接至耳机插头
【6】完全焊好后的样子
(用大30w的尖嘴烙铁就可以对耳机线内的漆包线直接上锡)
【7】焊好后在焊接位置上UV胶固化绝
缘或用热缩套管收缩绝缘
【8】完全美修复
我在网上查,接头从头到根的定义是左右地麦
我昨晚用万用表测了下,纯红纯绿应该是左右,黄红和绿红应该是地,于是我以为那个红黄绿三色的线是麦呢,就都接到根上了,结果今天上班测试了下,能听到声音,但是线控不好用啊.
所以求助,那根红黄绿三色的线到底怎么接。

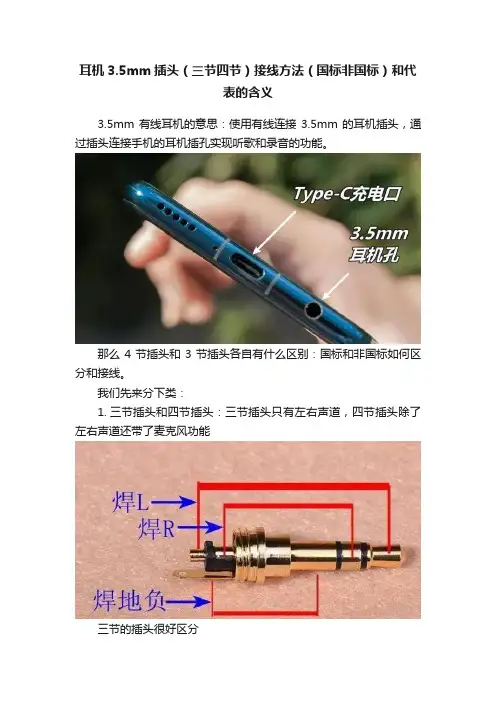

耳机3.5mm插头（三节四节）接线方法（国标非国标）和代表的含义
耳机3.5mm插头（三节四节）接线方法（国标非国标）和代
表的含义
3.5mm有线耳机的意思：使用有线连接3.5mm的耳机插头，通过插头连接手机的耳机插孔实现听歌和录音的功能。
那么4节插头和3节插头各自有什么区别：国标和非国标如何区分和接线。
我们先来分下类：
1.三节插头和四节插头：三节插头只有左右声道，四节插头除了左右声道还带了麦克风功能
三节的插头很好区分
2.四节插头：四节插头有国标和非国标的区别，说通俗点就是麦克风的线是接第三节上还是第四节上，如下图所示：
国标
可以看到麦克风的接线和接地的线是互换，就产生了国标和非国标)
非国标
还有一点值得注意可以区分：根据线的颜色来区分作用。
基本的型号：苹果，小米，魅族，JBL和索尼等一些杂牌耳机线的颜色。
左声道：绿色
右声道：红色
接地线：金色，黑色，黄色，铜色
麦克风：蓝色，白色
⭐像铁三角△，金士顿这两款耳机用线颜色就不能套用上面的方法✘
如果对于介绍的方法，自己维修耳机还不能解决问题的，可以评论区告诉我。
一对一辅导。
耳机插头及插座的接法
耳机插头及插座的接法
耳机插头及插座的接法一般有以下几种：
1. 3.5mm TRS插头及插座接法：
插头：左声道（Tip）连接到音频信号的左声道输出，右声道（Ring）连接到音频信号的右声道输出，地线（Sleeve）连接到音
频信号的地线。
插座：与插头相应位置相连。
2. 3.5mm TRRS插头及插座接法：
插头：左声道（Tip）连接到音频信号的左声道输出，右声道（Ring 2）连接到音频信号的右声道输出，地线（Sleeve）连接到
音频信号的地线，麦克风（Ring 1）连接到音频信号的麦克风输入。
插座：与插头相应位置相连。
1
3. 6.35mm TRS插头及插座接法：
插头：左声道（Tip）连接到音频信号的左声道输出，右声道（Ring）连接到音频信号的右声道输出，地线（Sleeve）连接到音
频信号的地线。
插座：与插头相应位置相连。
4. 6.35mm TRRS插头及插座接法：
插头：左声道（Tip）连接到音频信号的左声道输出，右声道（Ring 2）连接到音频信号的右声道输出，地线（Sleeve）连接到
音频信号的地线，麦克风（Ring 1）连接到音频信号的麦克风输入。
插座：与插头相应位置相连。
以上是插头及插座的一般接法，具体接法可能因设备或品牌间存在
差异。
因此在使用时最好根据设备的说明书或者咨询相关技术支持。
2。
iphone耳机插头更换接线图解
iphone耳机插头更换接线图解iphone耳机插头接线位置使用时间久了后，容易出现内部接线暗断的故障问题，导致听到的音乐断断续续。
本着节约和DIY精神,我们可以通过万能的淘宝购买3.5mm耳机插头自行更换修复。
针对iphone反人类的复杂色线定义，经查找相关资料及实际更换多组耳机接线测试，特汇总本更换图解，以便所有像我一样有DIY精神的朋友能快速更换损坏的耳机插头。
剥离出来的各色线的定义是：纯绿（左声道线）、纯红（右声道线）、黄绿、黄红和红绿（公共接地）、纯黄色线（麦克风线）我在网上查,接头从头到根的定义是左右地麦我昨晚用万用表测了下,纯红纯绿应该是左右,黄红和绿红应该是地,于是我以为那个红黄绿三色的线是麦呢,就都接到根上了,结果今天上班测试了下,能听到声音,但是线控不好用啊.所以求助,那根红黄绿三色的线到底怎么接所以，这两个类型的四极耳机是不能通用的。
例如，三星的耳机插在小米上听歌，会发现人声部分变成像卡拉ok那样的伴唱声音，只有按住耳机上的通话按键不放声音才会正常，这主要就是因为GND和MIC错位导致的。
而对于两极耳机插头，是除L外全部接在GND，也即是用左声道同时传到两边耳筒播放，只有GND、L两个有效触点。
三极耳机插头，则是GND、MIC同时接在GND，有GND、R、L三个有效触点，正好够立体声信号使用。
对于手机收音机功能，实际上是通过公共接地线（GND）提供外接天线功能的。
类似地，对于3.5mm的带视频输出插头而言，顺序是GND、VIDEO、R、L。
至于线控，则是通过MIC和GND回路进行控制的。
这个对于不同系列的手机是不一样的，尽管触点位置一样，也不能保证兼容。
经过实际测试，苹果耳机用在小米上，听音乐没有问题，线控就只有中键有效，音量大小键无效，麦克风无效。
而HTC DesireHD的耳机，则是和小米完全兼容，所有的音乐控制（播放、暂停、前一首、后一首）、麦克风、通话控制（通话、挂断）全部可以正常使用。
iphone耳机插头更换接线图解
iphone耳机插头更换接线图解iphone耳机插头接线位置使用时间久了后，容易出现内部接线暗断的故障问题，导致听到的音乐断断续续。
本着节约和DIY精神,我们可以通过万能的淘宝购买3.5mm耳机插头自行更换修复。
针对iphone反人类的复杂色线定义，经查找相关资料及实际更换多组耳机接线测试，特汇总本更换图解，以便所有像我一样有DIY精神的朋友能快速更换损坏的耳机插头。
剥离出来的各色线的定义是：纯绿（左声道线）、纯红（右声道线）、黄绿、黄红和红绿（公共接地）、纯黄色线（麦克风线）我在网上查,接头从头到根的定义是左右地麦我昨晚用万用表测了下,纯红纯绿应该是左右,黄红和绿红应该是地,于是我以为那个红黄绿三色的线是麦呢,就都接到根上了,结果今天上班测试了下,能听到声音,但是线控不好用啊.所以求助,那根红黄绿三色的线到底怎么接所以，这两个类型的四极耳机是不能通用的。
例如，三星的耳机插在小米上听歌，会发现人声部分变成像卡拉ok那样的伴唱声音，只有按住耳机上的通话按键不放声音才会正常，这主要就是因为GND和MIC错位导致的。
而对于两极耳机插头，是除L外全部接在GND，也即是用左声道同时传到两边耳筒播放，只有GND、L两个有效触点。
三极耳机插头，则是GND、MIC同时接在GND，有GND、R、L三个有效触点，正好够立体声信号使用。
对于手机收音机功能，实际上是通过公共接地线（GND）提供外接天线功能的。
类似地，对于3.5mm的带视频输出插头而言，顺序是GND、VIDEO、R、L。
至于线控，则是通过MIC和GND回路进行控制的。
这个对于不同系列的手机是不一样的，尽管触点位置一样，也不能保证兼容。
经过实际测试，苹果耳机用在小米上，听音乐没有问题，线控就只有中键有效，音量大小键无效，麦克风无效。
而HTC DesireHD的耳机，则是和小米完全兼容，所有的音乐控制（播放、暂停、前一首、后一首）、麦克风、通话控制（通话、挂断）全部可以正常使用。
耳机和麦克插头电路详解
3.5毫米插座/ 插头的结构和接线方式1、3.5毫米前置音频插座的结构首先要了解前置音频插座的结构。
根据英特尔关于AC97前置音频接口的规范，机箱的前置音频面板采用两种3.5毫米微型插座：1开关型的，2无开关型的，见下图：开关型的2/3，4/5端是两个开关，当没有插头插入时，2/3，4/5端是连通的，当插头插入时2/3，4/5端断开。
无开关的就没有3，4两个开关端。
2、3.5毫米插头结构3.5毫米插头一般可分为三芯和二芯两种，如下图：二芯插头一般用于麦克，三芯插头一般用于立体声音耳机（有源音箱）。
现在二芯插头很少，所以麦克也用三芯插头。
耳机和麦克插头的接线定义如下图：麦克、耳机插头的接线如下图：采用三芯的麦克插头还有两种接法，如下图：这种接法没有麦克偏置，如果与麦克插座接线配合不准确。
会不好用。
3、前置麦克连接的问题前置音频口的连接，耳机一般没有什么问题，麦克会经常出现问题，原因是有些机箱的前置麦克插座的接线方式不标准。
下图列出了标准接线与非标准接线的区别：标准的接线有三条线：地线、麦克输入、麦克偏置。
非标准的有二条线：地线和麦克输入，把麦克偏置省了。
非标准1是把插座1、3短接，非标准2是3脚空着。
这两种的把MIC_IN接到JAUD1的1脚是可以使用的。
非标准3是把2、3短接，这种插入标准插头的麦克肯定是没有声音的，除非也用那种与之相对应接法的非标准插头的麦克。
4、前置音频线英特尔规范中对前置音频线也作了规定：左右声道、麦克以及AUD_VCC/HP_ON都要成对屏蔽，同时这些线还要组合在一起外层屏蔽。
参考下图：国内的机箱看不到有符合这种标准的前置音频线。
这种标准的音频线会减少干扰，降低噪声。
市场主流低端的6（5.1）声道主板一般配置3个插孔的音频接口，这三个插孔分别是①蓝色的音频输入②绿色的音频输出③粉色的麦克输入。
这三个插孔通过软件设置可以提供4-或6-声道模拟音频输出功能。
AC97音量控制面板与HD音量控制面板最大的差异在录音/input音量控制面板。
耳机插头及插座的接法
3、5毫米耳机插座插头得结构与接线方式一、3、5毫米前置音频插座得结构根据英特尔关于AC97前置音频接口得规范,机箱得前置音频面板采用两种3.5毫米微型插座:1开关型得,2无开关型得,见下图:开关型得2与3,4与5端就是两个开关,当没有插头插入时,2与3,4与5端就是连通得,当插头插入时2与3,4与5端断开。
无开关得就就是没有3,4两个开关端。
3、5毫米插头一般可分为三芯与二芯两种,如下图:二芯插头一般用于麦克,三芯插头一般用于立体声音耳机(有源音箱)。
现在二芯插头很少,所以麦克也用三芯插头。
耳机与麦克插头得接线定义如下图:麦克、耳机插头得接线如下图:采用三芯得麦克插头还有两种接法,如下图:这种接法没有麦克偏置,如果与麦克插座接线配合不准确。
会不好用。
3、前置麦克连接得问题前置音频口得连接,耳机一般没有什么问题,麦克会经常出现问题,原因就是有些机箱得前置麦克插座得接线方式不标准。
下图列出了标准接线与非标准接线得区别:标准得接线有三条线:地线、麦克输入、麦克偏置。
非标准得有二条线:地线与麦克输入,把麦克偏置省了。
非标准1就是把插座1、3短接,非标准2就是3脚空着。
这两种得把MIC_IN接到JAUD1得1脚就是可以使用得。
非标准3就是把2、3短接,这种插入标准插头得麦克肯定就是没有声音得,除非也用那种与之相对应接法得非标准插头得麦克。
4、前置音频线英特尔规范中对前置音频线也作了规定:左右声道、麦克以及AUD_VCC/HP_ON都要成对屏蔽,同时这些线还要组合在一起外层屏蔽。
参考下图:国内得机箱瞧不到有符合这种标准得前置音频线。
这种标准得音频线会减少干扰,降低噪声。
市场主流低端得6(5、1)声道主板一般配置3个插孔得音频接口,这三个插孔分别就是①蓝色得音频输入②绿色得音频输出③粉色得麦克输入。
这三个插孔通过软件设置可以提供4-或6-声道模拟音频输出功能。
AC97音量控制面板与HD音量控制面板最大得差异在录音/input音量控制面板。
iphone耳机插头更换接线图解
iphone耳机插头更换接线图解iphone耳机插头接线位置使用时间久了后，容易出现内部接线暗断的故障问题，导致听到的音乐断断续续。
本着节约和DIY精神,我们可以通过万能的淘宝购买3.5mm 耳机插头自行更换修复。
针对iphone反人类的复杂色线定义，经查找相关资料及实际更换多组耳机接线测试，特汇总本更换图解，以便所有像我一样有DIY精神的朋友能快速更换损坏的耳机插头。
剥离出来的各色线的定义是：纯绿（左声道线）、纯红（右声道线）、黄绿、黄红和红绿（公共接地）、纯黄色线（麦克风线）我在网上查,接头从头到根的定义是左右地麦我昨晚用万用表测了下,纯红纯绿应该是左右,黄红和绿红应该是地,于是我以为那个红黄绿三色的线是麦呢,就都接到根上了,结果今天上班测试了下,能听到声音,但是线控不好用啊.所以求助,那根红黄绿三色的线到底怎么接所以，这两个类型的四极耳机是不能通用的。
例如，三星的耳机插在小米上听歌，会发现人声部分变成像卡拉ok那样的伴唱声音，只有按住耳机上的通话按键不放声音才会正常，这主要就是因为GND和MIC错位导致的。
而对于两极耳机插头，是除L外全部接在GND，也即是用左声道同时传到两边耳筒播放，只有GND、L两个有效触点。
三极耳机插头，则是GND、MIC同时接在GND，有GND、R、L三个有效触点，正好够立体声信号使用。
对于手机收音机功能，实际上是通过公共接地线（GND）提供外接天线功能的。
类似地，对于3.5mm的带视频输出插头而言，顺序是GND、VIDEO、R、L。
至于线控，则是通过MIC和GND回路进行控制的。
这个对于不同系列的手机是不一样的，尽管触点位置一样，也不能保证兼容。
经过实际测试，苹果耳机用在小米上，听音乐没有问题，线控就只有中键有效，音量大小键无效，麦克风无效。
而HTC DesireHD的耳机，则是和小米完全兼容，所有的音乐控制（播放、暂停、前一首、后一首）、麦克风、通话控制（通话、挂断）全部可以正常使用。
