流量计的操作方法
流量计的操作方法流量计是一种用于测量流体流量的仪器设备。
它广泛应用于工业生产、环境监测、水处理等领域，并且有着许多不同的工作原理和操作方法。
一、流量计的基本原理：1. 转子流量计：转子流量计通过测量流体通过转子的旋转来确定流量。
当流体通过转子时，转子受到流体的冲击力并开始旋转。
根据流体通过的速度和密度，可以通过旋转转子的角速度来计算流速和流量。
2. 涡街流量计：涡街流量计通过测量流体通过传感器时产生的涡街频率来确定流量。
当流体通过嵌入式于管道中的传感器时，会形成涡街。
传感器会感应到这些涡街舞动的频率，并根据频率来计算流速和流量。
3. 电磁流量计：电磁流量计利用外加的电磁场与流体中的导电液体之间的相互作用来测量流量。
当导电液体通过管道时，会产生感应电动势，通过测量这个电动势的大小就可以计算流体的速度和流量。
4. 超声波流量计：超声波流量计通过测量从传感器发射的超声波信号被流体反射后的时间差来计算流速和流量。
超声波在流体中传播的速度受到流体速度的影响，因此可以通过测量超声波的传播时间来确定流速和流量。
二、流量计的操作方法：1. 安装流量计：首先应选择合适的流量计型号，并根据流体介质、流量范围和管道直径进行合理的安装选型。
通常情况下，流量计应安装在直管段的上游位置，并且要求管道的入口和出口都应保持一定的直线段长度，以保证流体流经流量计时的稳定流动状态。
2. 连接流量计：根据流量计的型号和接口类型，选择合适的连接方式。
通常情况下，涡街流量计和电磁流量计需要使用法兰连接，而转子流量计和超声波流量计则可以采用螺纹连接或焊接连接。
3. 校准流量计：流量计在出厂前通常已经经过校准，但在现场安装后仍需重新校准，以确保测量结果的准确性。
校准流量计的方法可以根据具体的型号和要求而定，通常需要使用专门的校准设备和标准流体进行校准。
4. 设置参数：根据具体的型号和要求，流量计通常需要设置一些参数以适应实际应用场景。
例如，涡街流量计需要设置流体的密度、介质类型和管道直径等参数；超声波流量计需要设置传感器位置、管道内径和超声波传播速度等参数。
涡街流量计安装及使用说明绝对正确的安装方法

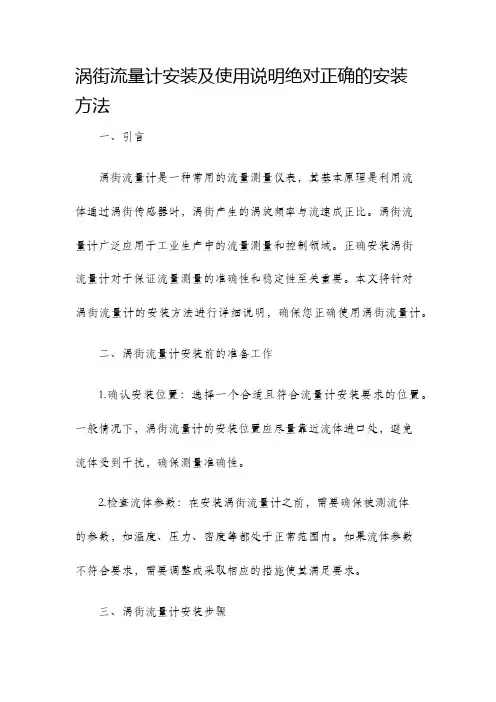

涡街流量计安装及使用说明绝对正确的安装方法一、引言涡街流量计是一种常用的流量测量仪表，其基本原理是利用流体通过涡街传感器时，涡街产生的涡旋频率与流速成正比。
涡街流量计广泛应用于工业生产中的流量测量和控制领域。
正确安装涡街流量计对于保证流量测量的准确性和稳定性至关重要。
本文将针对涡街流量计的安装方法进行详细说明，确保您正确使用涡街流量计。
二、涡街流量计安装前的准备工作1.确认安装位置：选择一个合适且符合流量计安装要求的位置。
一般情况下，涡街流量计的安装位置应尽量靠近流体进口处，避免流体受到干扰，确保测量准确性。
2.检查流体参数：在安装涡街流量计之前，需要确保被测流体的参数，如温度、压力、密度等都处于正常范围内。
如果流体参数不符合要求，需要调整或采取相应的措施使其满足要求。
三、涡街流量计安装步骤1.安装支撑架：根据流量计的型号和尺寸，在确定的安装位置上安装支撑架。
支撑架的安装应牢固可靠，并且能够承受流量计的重量。
2.安装管道：将管道与流量计的进口和出口连接，确保连接紧固，无泄漏。
在连接处使用密封垫片以确保密封性。
3.安装涡街传感器：将涡街传感器安装到流量计上，确保连接牢固。
传感器的安装位置应避免接触到流体中的杂质或障碍物，以免影响测量准确性。
4.连接电缆：将传感器的电缆连接到相应的接线端子上。
确保电缆连接牢固，避免出现松动或接触不良的情况。
5.接通电源：将流量计的电源线与电源连接，并确保电源电压符合流量计的工作要求。
开启电源，使流量计处于工作状态。
四、涡街流量计使用注意事项1.避免流体冲击：在涡街流量计工作过程中，尽量避免流体的冲击，特别是在启动和停止流体过程中。
流体的冲击会引起涡街传感器的受损或误差，从而影响测量结果。
2.定期检查维护：定期检查涡街流量计的工作状态和连接情况，确保传感器的清洁和无损坏。
如发现问题及时修复或更换，以确保流量测量的准确性。
3.正确设置参数：根据被测流体的特性和需求，正确设置涡街流量计的各项参数，如温度范围、流速范围等。
塑料管流量计的安装与使用 流量计常见问题解决方法

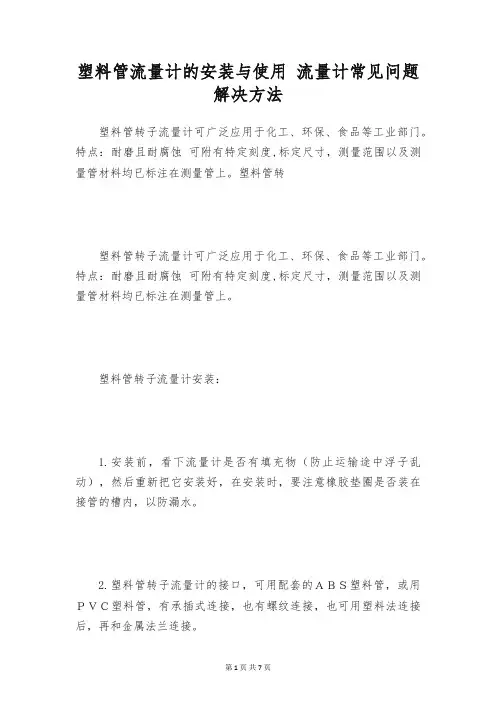

塑料管流量计的安装与使用流量计常见问题解决方法塑料管转子流量计可广泛应用于化工、环保、食品等工业部门。
