风机吊装方案风机吊装方案一、前期准备工作1.了解工地情况：通过调查、勘测和实地考察等手段，对工地的环境、地形、交通情况等进行了解，确定施工所需的具体条件，如吊装高度、周边环境状况等。
2.评估风机的重量和尺寸：风机的重量和尺寸对吊装方案的制定有着重要影响，需要准确测量和评估风机的具体参数，以确定合理的吊装方案。
3.制定吊装方案：根据风机的重量、尺寸以及工地的实际条件，综合考虑吊装设备和资源的可行性，制定出科学、合理的吊装方案。
二、吊装设备的选择1.起重机选择：根据风机的重量和高度，选择适当的起重机进行吊装。
可以考虑使用车载起重机、履带起重机或塔式起重机等。
2.吊具选择：根据风机的尺寸和形状，选择合适的吊具进行吊装。
常用的吊具有钢丝绳、吊带和吊钩等。
根据实际情况，可以选择单点吊装或多点吊装。
三、施工方案1.制定施工方案：根据风机的具体情况，制定出吊装的具体步骤和操作流程，包括吊装前的准备工作、吊装过程中的注意事项和安全措施等。
2.安全措施：在吊装过程中，需要严格按照相关安全规范和操作规程进行操作，保证吊装的安全性。
同时，还要根据实际情况设置安全警示标志，确保施工现场的安全。
3.配合协调：在吊装过程中，需要与其他工种进行紧密配合，如钢结构、设备安装等，确保施工的协同进行。
四、吊装过程1.准备工作：按照施工方案进行吊装设备的安装和调试，确保吊装设备的正常运行。
同时，还需做好现场的防护措施，确保施工人员的安全。
2.风机吊装：根据施工方案，进行风机的吊装，保持稳定和平衡，确保吊装过程的安全性。
3.检查验收：吊装完成后，进行风机的检查验收。
检查风机的各项指标和安装情况，确保吊装质量和效果。
五、安全措施1.施工人员需要严格按照相关规范和操作规程进行操作，加强安全意识，确保施工过程的安全。
2.在施工现场设置安全警示标志，如安全带、防护网等，提醒施工人员注意安全。
3.进行安全培训，提高施工人员的安全意识和应急处置能力。
风机吊装方案
风机吊装方案风机吊装方案一、前期准备工作：1.明确工作目标：风机吊装的主要目标是将风机安全、稳定地吊装到指定位置，并完成固定。
2.确定吊装方案：根据风机的重量、尺寸和吊装环境等因素，选择合适的吊装方案。
3.制定安全计划：根据现场情况和风机吊装特点，制定相应的安全计划，确保吊装过程中人员的安全。
4.准备材料和设备：根据吊装方案的要求，准备必要的吊装材料和设备，如吊装钢丝绳、吊装索具、吊装机具等。
二、吊装方案的执行：1.现场勘察：在吊装前进行现场勘察，根据现场情况确定吊装的具体位置和方式，并做好标记。
2.安装吊装设备：根据吊装方案，安装吊装设备，包括吊车、起重机等。
同时，检查吊装设备的安全性能，确保正常使用。
3.检查风机吊装点：检查风机吊装点的可靠性和安全性，确保吊装点符合要求。
4.吊装风机：根据吊装方案，使用吊装材料和设备将风机吊装到指定位置。
吊装过程中，要注意保持平衡和稳定，防止风机晃动或下滑。
5.固定风机：在将风机吊装到指定位置后，立即进行固定。
根据具体情况，可以使用扣板、螺栓等方式将风机固定在指定位置。
6.检查吊装结果：吊装完成后，进行检查，确保风机吊装稳固，没有安全隐患。
三、后期整理工作：1.撤离吊装设备：吊装完成后，及时撤离吊装设备，确保现场的安全和整洁。
2.清理工作：清理吊装过程中产生的杂物和垃圾，保持现场干净整洁。
3.整理档案：整理风机吊装过程中的相关资料和记录，备案并归档，以备后续参考和查阅。
总结：风机吊装是一项复杂而关键的工作，需要经过详细的前期准备工作，制定合适的吊装方案，并配备相应的吊装设备和材料。
在实施吊装过程中，要严格按照吊装方案的要求进行操作，保证吊装过程顺利进行，同时要注重安全，随时做好风险控制和应急处理。
吊装完成后，要及时整理工作场地，做好相关的记录和归档工作。
通过合理的方案设计和严格的操作，能够保证风机的安全吊装和稳定固定，确保后续工作的顺利进行。

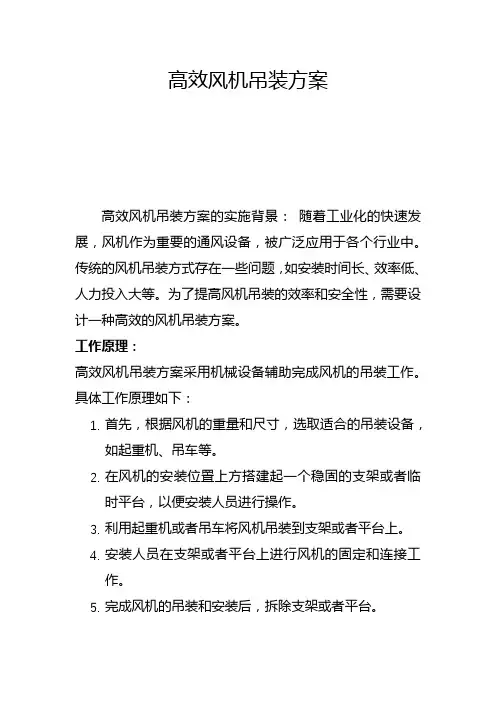

高效风机吊装方案(四)
高效风机吊装方案高效风机吊装方案的实施背景：随着工业化的快速发展，风机作为重要的通风设备，被广泛应用于各个行业中。
传统的风机吊装方式存在一些问题，如安装时间长、效率低、人力投入大等。
为了提高风机吊装的效率和安全性，需要设计一种高效的风机吊装方案。
工作原理：高效风机吊装方案采用机械设备辅助完成风机的吊装工作。
具体工作原理如下：1.首先，根据风机的重量和尺寸，选取适合的吊装设备，如起重机、吊车等。
2.在风机的安装位置上方搭建起一个稳固的支架或者临时平台，以便安装人员进行操作。
3.利用起重机或者吊车将风机吊装到支架或者平台上。
4.安装人员在支架或者平台上进行风机的固定和连接工作。
5.完成风机的吊装和安装后，拆除支架或者平台。
实施计划步骤：高效风机吊装方案的实施计划步骤如下：1.确定风机的重量和尺寸，选择适合的吊装设备。
2.设计支架或者临时平台的结构，并进行相关计算和验算。
3.安排起重机或者吊车的使用时间和人员。
4.搭建支架或者平台，并进行相关安全措施的设置。
5.进行风机的吊装和安装工作。
6.完成风机的吊装和安装后，拆除支架或者平台。
适用范围：高效风机吊装方案适用于各个行业中风机的安装和替换工作，特别是在风机较大、重量较重的情况下，更能发挥其优势。
创新要点：高效风机吊装方案的创新要点有：1.使用机械设备辅助完成吊装工作，提高了吊装效率和安全性。
2.设计支架或者临时平台，方便安装人员进行操作。
3.进行相关计算和验算，确保支架或者平台的稳定性和安全性。
预期效果：高效风机吊装方案的预期效果有：1.提高吊装效率，减少安装时间。
2.提高工作安全性，降低事故发生的概率。
3.减少人力投入，降低人力成本。
达到收益：高效风机吊装方案的达到收益有：1.提高工作效率，减少生产时间，提高生产效益。
2.降低事故发生的概率，减少安全事故的损失。
3.减少人力投入，降低人力成本，提高企业的竞争力。
优缺点：高效风机吊装方案的优点有：1.提高吊装效率，减少安装时间。
风机吊装策划方案
风机吊装策划方案一、项目背景近年来，风能发电在可再生能源领域得到了广泛应用。
风力发电机组是风能发电的核心设备，其施工安装是风电场建设的关键环节。
其中，风机的吊装是一项非常重要的工作，需要详细的策划方案以确保安全和高效的进行。
二、吊装准备工作1.根据风机的规格和重量，确定合适的起重设备和吊装工艺，包括吊装机械、起重工具、固定设备等。
2.进行现场勘测，评估吊装环境，确定合适的起重点和周围区域的工地平整度、承重能力等。
3.确保所有起重设备和工具都经过合格的安全检测和维护，并核实相关证书的有效性。
三、吊装方案1.制定详细的吊装计划，包括预计的吊装时间、吊装过程中的风险评估、队伍组织和吊装顺序。
2.根据实际情况选择合适的吊装方式，包括单点吊装、多点吊装、平衡吊装等，确保风机在吊装过程中保持平衡和安全。
3.制定合理的安全预措施，包括安全警示标识的设置、指定专人负责监督吊装过程中的安全情况等。
四、吊装过程1.进行土建施工，确保起重道路的平整度和承重能力，为风机吊装提供良好的施工条件。
2.搭建临时吊装平台，根据实际情况选择合适的方法和材料，确保临时平台的稳定性和安全性。
3.进行风机吊装前的安全会议，明确各个人员的职责和任务，以确保吊装过程中的安全。
4.按照吊装方案进行风机的吊装操作，严格按照安全操作规程进行，确保吊装过程中人员的安全和风机的完整性。
5.吊装结束后，及时对吊装设备和工具进行检查和清点，确保其完好和后续使用的安全性。
五、安全措施1.在风机吊装现场设置明显的安全警示标识，提醒工作人员和周边人员注意安全。
2.制定详细的安全操作规程，明确各种操作步骤和注意事项，确保每位工作人员都具备相关的安全知识和技能。
3.指派专人负责监督吊装过程中的安全情况，及时发出警示并采取措施，确保吊装过程的安全。
4.定期进行安全培训，提高工作人员的安全意识和应对突发情况的能力。
六、风机吊装后续工作1.对吊装地点进行清理，确保无遗留物影响周边环境和设备。
风机吊装复工方案及流程
风机吊装复工方案及流程
一、复工准备工作
1. 检查吊装设备:检查吊装主机、起重吊具等设备,确保设备正常可用。
2. 现场环境检查:检查作业区域内无障碍物,地面硬化平整,有良好的承重能力。
3. 人员准备:吊装作业人员持证上岗,进行安全培训和工艺操作规程培训。
4. 物资准备:准备好吊装索具、操作工具等吊装作业所需物资。
二、吊装作业
1. 起吊前检查:对风机进行外观检查,确保无破损;检查电机接口处已拆卸连接电缆。
2. 起吊:使用起重机将起重索环与风机吊装孔对齐固定,进行起吊操作,起吊过程中做好导引。
起吊后进行悬空检查,确保吊装稳固。
3. 水平调整:使用导引索进行水平调整,使风机保持水平状态。
吊装转向时要缓慢小心操作。
4. 落位:起重机航行至安装位置,通过导引缓慢放下,调整风机至准确的安装位置,落地后进行落地检查。
三、吊装后工作
1. 解吊:风机安装到位后,拆卸起重索环,解吊完成。
2. 机电连接:进行风机电机的接线连接工作。
3. 试运行:连接完成后进行无载试运行,检查运行情况。
4. 清理现场:吊装作业完成后,清理现场,移走吊装设备。
以上是风机吊装的相关方案和流程,需要根据具体情况进行调整更新,做好各项安全措施,确保吊装作业安全。
广东风机吊装施工方案
广东风机吊装施工方案一.项目概况本项目位于广东省某大型工业区内，主要工程内容为风机吊装施工。
工程涉及的风机设备包括但不限于：风机主体、电机、底座、传动机构等。
根据项目要求，风机设备需在规定工期内完成吊装、调试等工作。
工程规模：本工程共需吊装风机设备10台，其中包括6台大型风机和4台中型风机。
工程地点：广东省某大型工业区。
工程期限：合同签订之日起至合同规定工期内完成。
工程目标：确保风机设备安全、高效、质量优良地完成吊装施工，满足业主使用需求。
二.编制依据1.《中华人民共和国建筑法》2.《中华人民共和国安全生产法》3.《风机设备安装工程施工及验收规范》4.《建筑起重机械安全监察规定》5.《施工现场临时用电安全技术规范》6.本项目施工图纸、设备说明书等技术资料7.施工合同及相关法律法规三.施工组织设计1.组织架构成立以项目经理为组长的施工管理团队，下设施工员、安全员、质量员、材料员、资料员等岗位，明确各岗位职责，确保工程顺利进行。
2.人员配置根据工程需要，合理配置各工种人员，主要包括：起重工、电工、焊工、钳工、辅助工等。
要求所有施工人员具备相应的职业资格证书，确保施工质量。
3.施工进度计划根据工程规模和工期要求，制定详细的施工进度计划，明确各阶段施工内容、时间节点和责任人，确保工程按计划推进。
4.质量管理（1）严格执行国家、地方及行业标准，确保工程质量。
（2）采用先进、合理的施工工艺，提高施工质量。
（3）加强过程控制，对关键工序和重点部位进行质量检查，确保质量合格。
（4）及时处理施工过程中出现的问题，确保工程质量。
5.安全管理（1）建立健全安全管理体系，制定完善的安全规章制度。
（2）对施工现场进行定期安全检查，消除安全隐患。
（3）对施工人员进行安全教育培训，提高安全意识。
（4）严格执行国家及地方安全生产法规，确保施工安全。
6.环境保护（1）严格按照国家及地方环保法规，做好施工现场环境保护工作。
（2）合理规划施工现场，减少对周边环境的影响。
风机吊装方案
风机吊装方案一、引言风机是一种重要的工业设备，广泛应用于发电厂、化工厂、钢铁厂等各个行业。
由于其体积庞大、重量较重，普通的安装方式已不能满足需求，因此需要采用专门的吊装方案。
本文将详细介绍风机吊装方案的设计要点和施工流程。
二、设计要点1. 风机吊装方案的设计首先需要考虑的是风机的实际尺寸和重量。
根据风机的规格，我们可以确定所需的起重设备的额定起重量和尺寸要求。
2. 吊装设备的选择也是重要的一步。
根据风机的重量和起吊高度，可以选择合适的吊装设备，如起重机、塔吊等。
3. 吊装点的位置也需要合理确定。
一般来说，吊装点应选择在风机的结构稳固位置，能够承受风机的重量和外力。
4. 吊装过程中应注意保护设备。
在吊装过程中应采取相应的保护措施，避免对风机造成损坏。
三、施工流程1. 戴好个人防护装备。
在进行吊装作业前，工作人员应戴好安全帽、安全带等个人防护装备，确保自身安全。
2. 检查起吊设备。
在吊装前，需要对起吊设备进行全面检查，确保其正常运行和安全可靠。
3. 确定吊装点。
根据风机的结构和安装要求，确定合适的吊装点，确保吊装过程中的稳定性。
4. 安装吊装设备。
根据吊装方案，安装起重机或塔吊等吊装设备，并做好固定和调试工作。
5. 吊装风机。
根据吊装方案，合理操作起吊设备，将风机悬挂在空中。
6. 定位和固定风机。
根据安装要求，将风机定位到指定位置，并进行相应的固定工作，确保风机的安全性和稳定性。
7. 检查和测试。
在风机吊装完成后，进行全面的检查和测试，确保风机的正常运行。
8. 完成吊装工作。
吊装工作完成后，及时拆除起吊设备和相应的固定结构。
四、注意事项1. 在进行吊装作业时，应确保周围区域的安全，避免人员聚集、防止交通堵塞等危险情况发生。
2. 吊装过程中应注意沟通协调，加强与各相关部门的合作，确保吊装工作的顺利进行。
3. 在吊装过程中应做好吊装点的保护工作，避免对设备造成损坏。
4. 在进行高空吊装作业时，应加强对吊装设备的安全检查和维护。
风机吊装专项方案规定
一、目的为确保风机吊装作业的安全、高效、有序进行，根据国家相关法律法规和行业标准，特制定本方案。
二、适用范围本方案适用于风力发电机组风机塔筒、叶片、轮毂等大型部件的吊装作业。
三、组织机构1. 成立风机吊装专项领导小组，负责吊装作业的全面协调和指挥。
2. 设立现场指挥中心，负责现场作业的实时监控和指挥。
3. 设立安全监督小组，负责现场作业的安全监督检查。
四、施工准备1. 作业人员培训：对所有参与吊装作业的作业人员进行专业培训，确保其具备相应的技能和素质。
2. 施工机械准备：检查吊装设备、吊车、索具等，确保其性能良好，符合吊装要求。
3. 施工场地准备：确保吊装场地平整、坚实，满足吊装作业需求。
4. 施工材料准备：备齐吊装所需的各种材料，如钢丝绳、吊带、吊钩等。
五、施工工艺1. 吊装前的检查：对吊装设备、吊车、索具等进行全面检查，确保其符合吊装要求。
2. 吊装前的准备：根据风机部件的重量、尺寸和吊装环境，制定吊装方案，确定吊装顺序和吊装方法。
3. 吊装过程：严格按照吊装方案执行，确保吊装过程安全、有序。
4. 吊装后的检查：吊装完成后，对吊装设备、吊车、索具等进行全面检查，确保其性能良好。
六、安全措施1. 安全生产责任制：明确各岗位人员的安全生产责任，确保安全生产。
2. 安全教育培训：对作业人员进行安全教育培训，提高安全意识。
3. 安全防护措施：在吊装过程中，严格执行安全防护措施，如佩戴安全帽、系好安全带等。
4. 应急预案：制定应急预案，应对突发事件。
5. 安全监督检查：设立安全监督小组，对现场作业进行监督检查。
七、验收与总结1. 吊装完成后，对吊装作业进行验收，确保符合要求。
2. 对吊装作业进行总结，分析存在问题，提出改进措施。
3. 将吊装专项方案及执行情况存档备查。
八、附则1. 本方案由风机吊装专项领导小组负责解释。
2. 本方案自发布之日起实施。
