奥钢联ABM20掘锚机试题

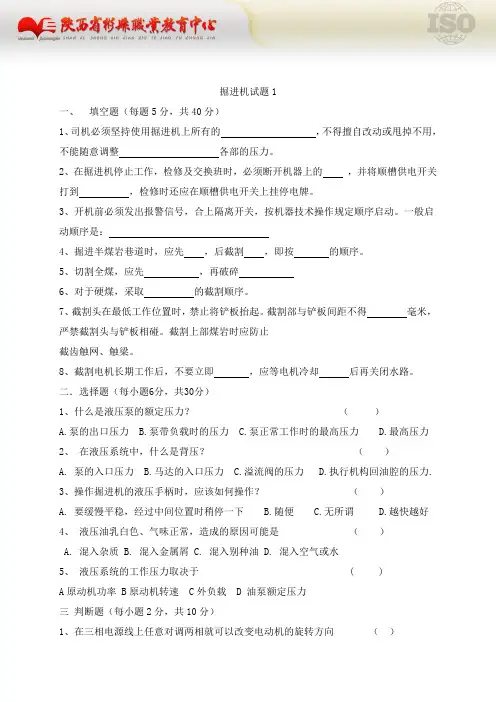

掘进机试题(1) 文档
掘进机试题1一、填空题（每题5分，共40分）1、司机必须坚持使用掘进机上所有的，不得擅自改动或甩掉不用，不能随意调整各部的压力。
2、在掘进机停止工作，检修及交换班时，必须断开机器上的，并将顺槽供电开关打到，检修时还应在顺槽供电开关上挂停电牌。
3、开机前必须发出报警信号，合上隔离开关，按机器技术操作规定顺序启动。
一般启动顺序是：4、掘进半煤岩巷道时，应先，后截割，即按的顺序。
5、切割全煤，应先，再破碎6、对于硬煤，采取的截割顺序。
7、截割头在最低工作位置时，禁止将铲板抬起。
截割部与铲板间距不得毫米，严禁截割头与铲板相碰。
截割上部煤岩时应防止截齿触网、触梁。
8、截割电机长期工作后，不要立即，应等电机冷却后再关闭水路。
二．选择题（每小题6分，共30分）1、什么是液压泵的额定压力？（）A.泵的出口压力B.泵带负载时的压力C.泵正常工作时的最高压力D.最高压力2、在液压系统中，什么是背压？（）A. 泵的入口压力B.马达的入口压力C.溢流阀的压力D.执行机构回油腔的压力.3、操作掘进机的液压手柄时，应该如何操作？（）A. 要缓慢平稳，经过中间位置时稍停一下B.随便C.无所谓D.越快越好4、液压油乳白色、气味正常，造成的原因可能是（）A. 混入杂质B. 混入金属屑C. 混入别种油D. 混入空气或水5、液压系统的工作压力取决于 ( )A原动机功率 B原动机转速 C外负载 D 油泵额定压力三判断题（每小题2分，共10分）1、在三相电源线上任意对调两相就可以改变电动机的旋转方向（）2、掘进机截割高速电机正在工作时，可以启动截割低速电机。
（）3、冷却器必须保持清洁，每工作500小时要清洗一次。
( )4、应该用抹布将拆开的液压管路包好，防止脏东西进入液压管路。
（）5、掘进机工作中发现异常应及时处理，可以边处理，边开机。
（）四. 简答题(每小题10分，共20分)1、掘进机的组成部件有哪些？2、司机要按正确的截割循环方式操作，并须注意哪些事项？掘进机试题答案一、填空题（每题6分）1、司机必须坚持使用掘进机上所有的安全闭锁和保护装置，不得擅自改动或甩掉不用，不能随意调整液压系统、雾化系统各部的压力。

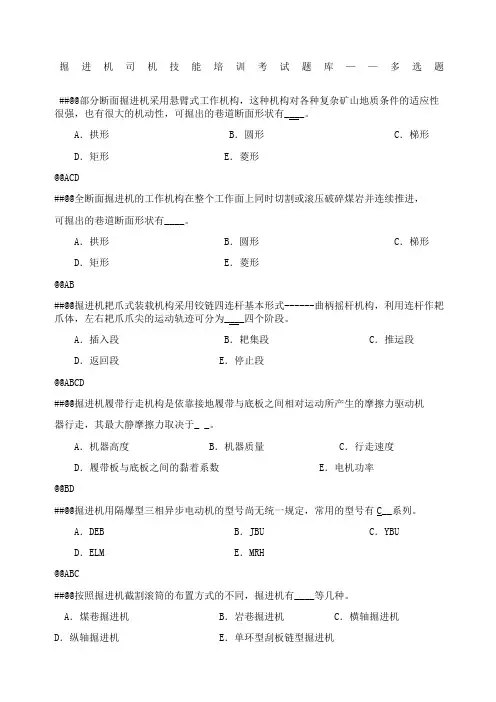

掘进机司机技能培训考试题库多选题
掘进机司机技能培训考试题库——多选题##@@部分断面掘进机采用悬臂式工作机构，这种机构对各种复杂矿山地质条件的适应性很强，也有很大的机动性，可掘出的巷道断面形状有____。
A．拱形 B．圆形 C．梯形D．矩形 E．菱形@@ACD##@@全断面掘进机的工作机构在整个工作面上同时切割或滚压破碎煤岩并连续推进，可掘出的巷道断面形状有____。
A．拱形 B．圆形 C．梯形D．矩形 E．菱形@@AB##@@掘进机耙爪式装载机构采用铰链四连杆基本形式------曲柄摇杆机构，利用连杆作耙爪体，左右耙爪爪尖的运动轨迹可分为____四个阶段。
A．插入段 B．耙集段 C．推运段D．返回段 E．停止段@@ABCD##@@掘进机履带行走机构是依靠接地履带与底板之间相对运动所产生的摩擦力驱动机器行走，其最大静摩擦力取决于_ _。
A．机器高度 B．机器质量 C．行走速度D．履带板与底板之间的黏着系数 E．电机功率@@BD##@@掘进机用隔爆型三相异步电动机的型号尚无统一规定，常用的型号有C__系列。
A．DEB B．JBU C．YBUD．ELM E．MRH@@ABC##@@按照掘进机截割滚筒的布置方式的不同，掘进机有____等几种。
A．煤巷掘进机 B．岩巷掘进机 C．横轴掘进机D．纵轴掘进机 E．单环型刮板链型掘进机@@CD##@@掘进机主要由____等几部分组成。
A．截割机构 B．装运机构 C．行走机构D．转载机构 E．液压系统@@ABCDE##@@掘进机截割机构主要由____等组成。
A．电动机 B．履带 C．减速器 D．伸缩机构 E．截割头和回转台@@ACDE##@@掘进机装运机构的液压控制主要是控制____等几部分。
A．耙爪液压马达 B．第二输送机马达 C．中间输送机液压马达 D．铲板上下摆动液压缸 E．后支承液压缸@@ACD##@@掘进机电控装置具有____等保护。
A．欠流保护 B．失压保护 C．短路保护D．过载保护 E．截割电机过热保护@@BCDE##@@掘进机电控装置具有显示_____的功能。
ABM20S型掘锚一体机运输系统的改造
焉
Ｉ 辱
ｌ 番
至苎兰 ｌ 竺 竺 ｌ Ｉ ｌ 霭 ！ 谣 ！
』
无 线 电 接 收 控 制 装 置
２ 电路 改进 的分析 及实 施过程
— — — —
Ｉ 馨
± 一
本安 继 器
２１ 电路 的改 进 分 析 ．
要想使转载运输机单独运行 ， 最直接 的方法是更改处理 器 内部的 Ｐ Ｃ控制程序 ， Ｌ 使转载运输机 单独启动合法 ； 由 但 于此控制 系统是奥钢联 与国外 电器供应商定制 ， 能需要很 可
Ａ Ｍ２ Ｓ型掘锚一体机其运输系统采用遥控操作 ．首先 Ｂ ０ 由司机发 出运输机启动 的无线电信号 ， 处理器接收到信号 微 后发 出指令 ． 运输系统 开始按顺序依次启 动 。 即转载 运输机 启动一 刮板运输机 启动一装 载运 输机启动 ； 停机 时 ， 有运 所 输机 同时停止。在平巷或上山掘进 时， 完全满足运输要求 ； 但 在遇到下 山掘进迎头积水时 ，此运输系统受到很大 的制 约 ， 主要原 因是 由于机器本身喷雾冷却系统水量大 ， 造成迎头积 水增 多 ， 而装载运输机 和刮板运输机 运转速度很 快 ， 大量积 水 随煤炭落到转载运输机上 ， 使转 载点煤炭在转载运输机上 打滑 ， 造成转载点的煤炭积压。而控 制系统只能使所有运输 机按顺序启动无法满足转载运输机 的单独运转 ， 使积压转载 上 的煤炭无法及时运送不 出去 ， 制约 了掘进速度 。
邹城
２３ ０ ） ７ ５ ０
于 用 于单 独 启 动 的控 制 按 钮 中 ， 通 过 其 主 接触 器 的 辅 助 接 并 点 实现 自保 。
兖矿集团鲍店煤矿引进国际最先进的掘锚一体机 ． 并于 当年 ７月份创 下实进 １０ ， ｔ０米 班进最 高 ２ 米 ， １ 日进 最高 ５ ３ 米的成绩。在井下五采区 、 六采 区连续运转两年多后 ， 上井大 修， 大修期 间 ， 掘锚机运输 系统存在弊端从 原理上进 行 了 对
掘锚机培训资料2机器的操作
目录表1启动前检查 2 1.1总述 2 1.1.1安全 2 1.1.2检查 3 1.1.3完成工作 3 1.1.4预启动检查 3 1.2正确功能控制的测试 5 1.2.1无线发射器测试 5 1.2.2ABM20电磁阀测试 5 1.2.3急停试验 6 1.2.4机器功能试验 6 1.2.5顶板锚杆机试验 6 1.2.6侧帮锚杆机试验7 1.3紧急停车7 1.4电机控制9 1.5液压系统控制10 1.6ABM20停车11 1.6.1顶板锚杆机停车11 1.6.2侧帮锚杆机停车11 1.6.3机器停车11 2切割和打锚杆12 2.1总述12 2.2操作程序13 2.3切割操作14 2.4顶梁移动控制15 2.5打锚杆操作16 3矿工操作18 3.1安全18 3.2总述19 任何工作开始前，个人操作机器时要仔细阅读和理解操作手册，尤其是第一章，安全部分。
在操作时再注意就会有点晚了。
1启动前检查1.1总述1.1.1安全奥钢联ABM20掘锚机用的电力控制。
在调试维修或更换部件程序开始前要确保所有的电源没有和机器接通。
不遵守警示会导致严重的人身伤害或死亡。
危险不考虑内置的安全性能，只在有液压支撑的部件下不能工作。
维修服务工作之前，保证部件靠硬件或机器制动，或者在维修或服务前已经被降到地面。
这些部件中的一块突然掉下来就会导致严重的人身伤害或死亡。
危险在截割臂或运输机没有安全的支撑下，不要打开油缸上的锁紧装置。
这些部件中的一块突然掉下来会导致严重的人身伤害或死亡。
1.1.2检查交货时，首先要在工厂对每台机器进行完整的检查和进行调试，在工厂检查和调试期间，液压系统压力缢流阀和电气系统负荷继电器已被正确调试。
除非国家有特殊规定，机器被提供时，没有加油，包括在运输系统中，液压系统中的液压油和各种润滑管路系统中的油脂。
1.1.3完成工作如果机器以整机的形式提供，并且没有合适的提升装置（起重机）来卸载机器，也可以通过自身的动力来从运输机器上取下。

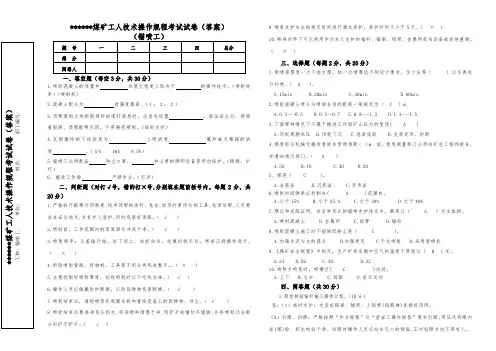

2020掘进锚喷工试卷及答案
******煤矿工人技术操作规程考试试卷（答案）一、填空题（每空3分，共30分）1.喷射混凝土的质量和在很大程度上取决于的操作技术。
（喷射效率）（喷射机）2.混凝土配合为时强度最高。
（１：２：２）3.顶帮遇到大块断裂煤矸或煤矸离层时，应首先设置，保证安全后，再顺着裂隙、层理敲帮问顶，不得强挖硬刨。
（临时支护）4.瓦斯爆炸的下线浓度为上限浓度爆炸威力最强的浓度。
（５% 16% 9.5%）5.锚喷工必须配备防尘口罩，和必要的照明设备等劳动保护。
（眼镜、矿灯）6. 掘进工作面严禁作业。
（空顶）二、判断题（对打√号，错的打×号,分别填在题前括号内。
每题2分，共20分）1.严格执行敲帮问顶制度,找净顶帮的活矸、危岩,找顶时要用长柄工具,先顶后帮,人员要站在安全地点,并有专人监护,同时观察好退路。
（√）2.喷射前，工作范围内的巷道洒水冲洗干净。
（√）3.喷射顺序：从基础开始，自下而上、由前向后，先填凹找平后，再按正规操作进行。
（×）4.拆除喷射管路，将物料、工具等不用分类码放整齐。
（×）5.注意控制好喷射厚度，拉线喷射时以不吃线为准。
（√）6.操作人员应佩戴防护眼镜，以防回弹物伤害眼睛。
（√）7.喷射结束后，清除喷浆机周围余料和管线设备上的回弹物、浮尘。
（√）8.喷射结束后要排净迎头积水,将回弹料清理干净,用铲子或铺切齐墙脚,并将喷射凸出部分用铲子铲平。
（√）9.喷浆支护后应按规定时间进行洒水养护，养护时间不少于5天。
（×）10.特殊条件下可以使用作为永久支护的锚杆、锚索、钢带、金属网起吊设备或其他重物。
（×）三、选择题（每题2分，共20分）1.使喷浆厚度一次不能太厚，如一次喷厚达不到设计要求，至少应等（）以后再进行补喷。
（ A ）。
A.15minB.20minC.30minD.60min2.喷射混凝土喷头与喷面合适的距离一般规定为（ C ）mA.0.3---0.5B.0.5—0.7C.0.8---1.2D.1.3---1.53.下面哪种情况下不属于掘进工作面矿山压力的显现( A )A.顶板周期来压B.顶板下沉C.巷道底鼓D.支架变形、折断4.煤巷综合机械化掘进巷道在贯通相距（）m 前，地质测量部门必须向矿总工程师报告，并通知通风部门。

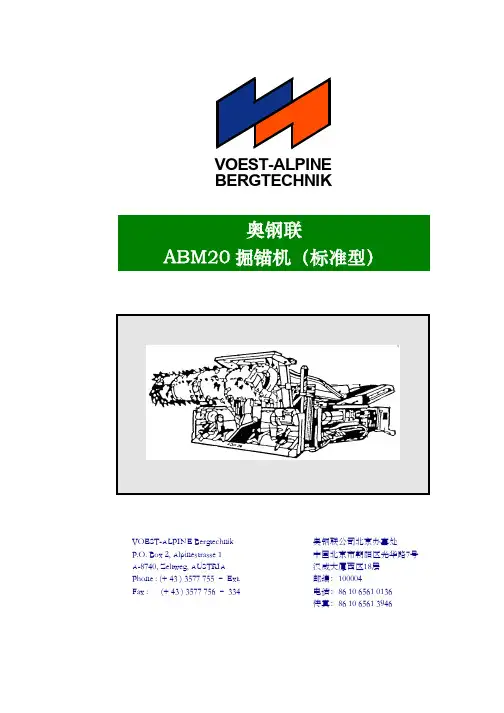

ABM20 掘锚机(标准型)
BERGTECHNIK VOEST-ALPINEVOEST-ALPINE Bergtechnik P.O. Box 2, Alpinestrasse 1 A-8740, Zeltweg, AUSTRIA Phone : (+ 43 ) 3577 755 – Ext. Fax : (+ 43 ) 3577 756 – 334奥钢联公司北京办事处中国北京市朝阳区光华路7号 汉威大厦西区18层 邮编：100004电话：86 10 6561 0136 传真：86 10 6561 39461 技术说明***1.1 简介奥钢联ABM20掘锚机是为了适应长壁开采工艺的需要，加快巷道掘进速度而设计的锚掘一体化快速掘进机。
它的外形看似传统的煤层连续采煤机，但具有其独特设计和优点。
锚杆机是掘锚机的重要组成部分。
ABM20掘锚机可以配装2～4台顶板锚杆机和台侧帮锚杆机。
所有顶板锚杆机和两台侧帮锚杆机都布置在靠近截割滚筒后面。
另外两台侧帮锚杆机布置在掘锚机的后部。
这种设计使得掘锚机能同时进行掘进和打锚杆工作。
为了最大程度改善操作人员的工作环境，ABM20掘锚机装备了吸尘和除尘通道。
奥钢联公司将它丰富的掘进机实践经验和成熟的技术，汇集到这种高效采掘设备上。
ABM20掘进机与众的特点：掘进与打锚杆同时平行作业 高压水/气喷雾系统。
大功率低转速的截割滚筒，使截割过程中产生的粉尘降至最低机载顶板、侧邦锚杆机装载和输送装置能相对于截割装置独立运动，以取得最好的装运效果锚杆机工作平台处于液压顶篷安全保护之下截割头掏槽和截割都由微机控制，使截割循环以及电机工作负载最优化除了锚杆机之外，掘锚机为无线遥控对地比压低掏槽时履带原地不动，因此不破坏软底板在截割滚筒之后液压支护顶篷对顶板及时支护，保护操作人员全自动油脂润滑系统，减小维修工作量***奥钢联保留对技术参数变更的权利。
1.2 技术参数11.2.1 总体总长 [mm] 10750总宽（运输） [mm] 4400总高（运输） [mm] 2500总重 [t] 约85总装机功率 (1140 [V], 50 [Hz]) [kW] 510总宽（工作） [mm] 4900~52000总高（工作） [mm] 2800最大截割高度 [mm] 36004000或4100 最小截割高度 [mm] 2800运输高度 [mm] 2500履带两侧宽 [mm] 2896对地比压 [N/cm] 20卧底量 [mm] 270 1.2.2 截割系统截割巷道断面 矩形截齿型式 长柄圆形降尘 截割滚筒支架喷水/气截割高度 [mm] 2800 to 3600截割宽度 [mm] 4900截割滚筒收缩量（液压） [mm] 2 x 250截割滚筒直径 [mm] 1150截割滚筒速度 [rpm] 25 (1.5 [m/sec])掏槽速度（可变） [mm/sec] 20 - 50截齿间距 [mm] 90最大垂直截割力 [kN] 300功率 [kW] 270掏槽方式 水平液压缸/滑道减速机支架最大宽度 [mm] 801.2.3 锚杆机系统支护顶蓬距工作面 [mm] 约1000顶板锚杆机（中间）距工作面 [mm] 约1870中间两根锚杆相距 [mm] >860顶板锚杆数 2 - 4锚杆长（单根） [mm] 2100 or 2400侧邦锚杆机 2~4；左、右两侧锚杆类型 树脂锚杆钻孔方式 旋转钻孔直径 [mm] 20 - 50紧锚杆扭矩 [Nm] 270 - 380钻机推力 [kN] 15 - 23 1.2.4 支护系统对顶板总支承力 [kN] 2 x 200 1.2.5 装载系统装载装置 星形集装臂装载能力 [t/min]25装载宽度 [mm]4270 - 4900电机功率 [kW] 2 x 36装载宽度可调量 [mm] 2 x 315 1.2.6 输送系统输送机宽度 [mm] 760输送机链速 [m/sec] 2.1输送机能力 [t/min] 25输送机尾部悬空距 [mm] 2730输送机尾部悬空距(掏槽时) [mm] 1730输送系统能力 [t/min]25输送机电机功率 [kW] 1 x 361.2.7 行走系统行走速度 [m/min] 5.5 / 11.0机身距地面净空高 [mm] 270对地比压 [N/cm²] 20履带牵引力Track pulling force [kN] 2 x 300履带两侧宽 [mm] 2896履带与地面接触面长度 [mm] 34001.2.8 抑尘系统ABM20掘锚机装有水气混合喷雾降尘系统。
掘锚机锚杆机司机试题
掘锚机锚杆机司机考试试卷注意事项：1、答卷前将密封线内的项目填写清楚；2、除作图、制图题外，填写答案时必须用指定黑色钢笔；3、本份试卷共5道大题，满分100分，考试时间120分钟。
一、判断题（1题，每题1分，共10分，对的打“√”号，错的打“×”号。
）（√）号填写在括号内） 1、 《矿山安全法》是保障矿山安全，防止矿山事故，保护矿山（B ）安全，促进采矿业的发展的重要专业安全生产法律。
A 、 矿产资源B 、职工人身C 、生产设备2、 以下不属于“三大规程”是（C ）。
A 、 《煤矿安全规程》B 、《作业规程》C 、《设备检修规程》。
3、以下说法正确的是：（B）A、液压泵和液压马达就是同一种设备不同称呼B、液压泵与液压马达工作原理不同C、液压泵与液压马达工作原理相同。
4、以下说法正确的是：（A）A、液压千斤顶的起重能力不仅与工作压力有关，还与活塞的直径有关B、液压千斤顶的起重能力与工作压力无关，与活塞的直径有关C、液压千斤顶的起重能力与工作压力有关，与活塞的直径无关5、下列哪些现象不是顶板冒落的征兆。
（C）678、9、1011C、空气中的O2含量不低于12%。
12、ABM20掘锚机液压油的允许最高最高温度是（C）A.400CB.500CC.750CD.900C13、液压油的允许最低有位油位是（C）mm。
A.280B.300C.370D.42014、不属于煤矿“五大灾害”是（A）A、片帮事故B、瓦斯爆炸C、煤尘爆炸15、在锚杆模式下，“355”泵的最高压力是280bar左右时，能引起该故障的元件是(D)。
A.SS1B.SS2C.8MV3D.18MV716、《煤矿安全规程》中规定，掘进机内喷雾装置使用水压不得小于3MPa，外喷雾水压不得小于MPa。
(A)4.要严格执行敲帮问顶制度，确认工作面安全后方可进行工作，在工作过程中，要密切注意顶板及围岩情况，一旦有不安全情况，应立即撤出人员、设备。
5.要求掘锚机支护锚杆的抗拔力不得小于5吨6.液压传动最基本的技术参数是工作液的压力和流量。
掘进工,锚索工考试题doc
2012年掘进工比武理论试题单位：姓名一、填空题（共90分，每空1分）1、煤巷炮掘施工工艺流程：交接班→延伸溜子→打眼→装药→爆破→通风洒水降尘→敲帮问顶→→装运煤→永久支护→验收工程。
2、装药前，瓦斯检查员要检查放炮地点附近以内巷道的瓦斯浓度，当巷内瓦斯浓度不超过、，通风、降尘系统正常情况下，方可进行装药作业。
3、在爆破地点以内，未清除的煤矸或其它物体堵塞巷道断面，不得装药。
4、U型钢支护梁腿搭接长度为，其偏差一般巷道为，主要巷道为；卡缆间距偏差一般巷道为，主要巷道为。
5、U型钢支护中线至任一帮距离偏差一般巷道不超过，水平巷道支架的前倾后仰偏差不超过，倾斜巷道支架迎山角偏差不超过，不得退山，支架梁扭距（即三角线）偏差一般巷道不超过。
6、架棚巷道扩修施工前，必须对施工作业地点前后附近支架进行加固，加固可以采用或方式，但必须打稳打牢。
7、倾角大于的倾斜巷道扩修时，必须于扩修场下方设置可靠的的防护措施。
8、中线、腰线代表着巷道的、、。
9、、、、通常称为四位一体。
10、三图一书是指：、、。
11、煤矿三大规程是指: 、、。
12、掘进工作面炮眼按部位可划分为：、和。
13、一炮三检是装药前、放炮前和放炮后的瓦斯检查：三人联锁放炮中的三个人是指、、。
14、煤矿生产的五大自然灾害指、、、、。
15、为了提高爆破效果和保证安全爆破，炮眼装药后必须填装。
16、采掘工作面风流中瓦斯浓度达到时，必须停止作业，撤出人员切断电源进行处理。
17、、是探放水的根本原则。
18、巷道掘进过断层、裂隙构造带等破碎地带时，需采用超前的方法管理顶板。
19、三违是指、、。
20、井下常见的断层有、、。
21、煤层的产状三要素是、、。
22、当隔爆设备外壳失去了耐爆性和隔爆性时，即为。
23、井下透水在破坏避灾路线的情况下人员必须朝向有通过的方向撤退。
24、放炮前要设的三警戒指的是、、，放炮员接到班组长的放炮命令后必须大喊三声放炮了或鸣笛三响，至少再等秒钟方可放炮。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
奥钢联ABM20掘锚机试题
一、填空题 60分
1、ABM20是一种掘锚机，只有经过正式培训过的
操作人员，才允许操作和掘锚机上的
2、ABM20在掘进期间，、、运输机会同
时向前移动
3、ABN20上的数字急停按钮开关是以联方式布置在设
备的四周，只要按下任何一个急停开关，掘进机应停止，但是急停按钮机器的误操作
4、所有操作设备的人员必须佩戴安全防护设备。
即：安全
帽、、耳塞、、呼吸器
5、ABM20总长 mm总宽 mm总高 mm卧底量
mm装载能力 T/min输送机链速 m/s 宽截割滚筒直径 mm掏槽最大深度 mm掏槽及下截速度m/s截割断面形状
6、ABM20上有顶锚机和帮锚机，掘锚机只允许从
到截割
7、ABM20输送机输送链下段的垂直度最小 mm最大 mm 履带下段垂直度大约是 mm
8、ABM20液压系统由液压油箱，控制系统，管路和
附件组成，其中包括各独立的液压回路，其油箱容量L，总油量 L，润滑油泵钢制储油箱容量是 kg 9、ABM20截割高度不可能打锚杆高度，收缩后的前铲板宽度收缩后的截割滚筒宽度
10、截割机构由、电动机、、组成
11、ABM20总装机功率 kw，其中截割电机 kw泵电机
Kw，运输机电机 kw装载系统电机 KW其都是
电机，供电电压是 VAC，照明电压 VAC,中文显示电
压 VDC,控制电压 VAC,瓦斯断电仪供电电压 VAC 12、控制截割电机的真空接触器，吸合瞬间的电压是
VDC,维持电压是 VDC, 其吸合线圈并联有通、断
13、LED11灯亮表示：，LED5不亮表示
，LED25灯亮表示： ,
LED1灯不亮表示
14、截割电机泵分别有启动后运行
15、电气系统中有电机保护，保护，保护，断相保护，保护等
二、简答题20分
1、ABM20在运行期间，任何人不允许在何区域停留？
2、顶锚机停放要求，帮锚机停放要求，掘锚机停放要求分
别是什么？12分
三、判断填空题（对应图示填写截割电机，泵电机运行时间
计时器，截割电机启动次数计数器）8分
四、论述ABM20掘锚机水冷却系统 12分。
