光缆接头盒使用说明
光缆接头盒使用说明1 用途本产品适用于直径Φ22mm以内的各种型号、结构光缆（单纤）的架空、管道、直埋和人井敷设的直通和分歧（一分二，一分三）连接。
同时还适用于全塑市话电缆的连结。
接头盒装配示意图2 主要技术指标●外形尺寸（mm）：（长×宽×高）435×190×120●重量：2.6kg●光纤曲率半径：≥37.5mm●光纤盘附加损耗：≤0.01dB●盘留光纤长度：≥1.6m●光纤最大容量：单纤：144芯●适用温度范围：-40℃-- +55℃●抗侧压力：≥2000N/10cm●抗冲击：≥20N.m3 操作要点●如果是普缆直接通过进线孔进入接头盒，如果是微缆，应该是微管进入接头盒并固定，微缆从微管内进入接头盒，并固定加强芯，如果是中心管式光缆，需固定增强纱。
●开剥光缆，除去外护套、内护套、松缩管，清洗、清除缆内石油填充膏，留1.1--1.6m的光纤长度和30--50mm的加强芯芯。
●固定好压缆线卡，将微管或普缆固定，微管长处压缆线卡5-10mm，同时固定光缆加强芯，如果是中心管式光缆，需固定增强纱。
●光纤引入熔接盘内，将热缩管和热熔管套在一对待接光纤的任意一根上，熔接好光纤后，移动热缩和热熔管，套上不锈钢（或石英）加强芯棒，使光纤熔接点处在光纤保护管中央位置，对保护管进行适当的加热，使光纤和保护管熔为一体，经保护的光纤接头卡入布纤槽内（每板熔接盘可布光纤12芯）。
●将余留光纤均匀地在光纤熔接盘内布好，并将盘绕后的光纤用尼龙扎带理齐定位。
熔接盘的使用一般由下至上，待全部光纤接续后，在熔接盘最上一层盖好盖板，并固定。
按要求自行定位使用接地线。
●选择与微管或普缆外径合适的缆环（O型圈）穿入光缆，并调整到接头盒外壳进管口相应压缆处，在两缆环中间微管或普缆部分缠绕密封胶带，同时将未使用的接头盒进缆口用堵头封闭（堵头外部凹部份用密封胶带缠绕），再在接头盒壳体边缘两边的密封槽内垫上密封胶条，同时在两瓣接头壳体进缆端凹部份嵌满密封胶，将两片接头盒挂具左右螺孔对齐，在将外壳合拢，拉紧不锈钢螺栓。
光缆接头盒使用操作说明及机械特性
OPGW、ADSS光缆接头盒使用操作说明1目录一、接头盒使用说明1、各部件名称2、结构特点3、技术指标4、操作程序（1）OPGW光缆接续操作4.1.1 OPGW接续缆端面处理4.1.2 OPGW接头盒的处理（图二）（2）ADSS光缆接续操作（3）接头盒的安装固定4.3.1 接头盒铁塔安装固定（图一）4.3.2 接头盒杆用安装固定（图三、四）(4)光纤保护管安装操作( 图五)二、安全须知2OPG W、ADSS光缆接头盒使用说明和安全须知该产品适用于电力特种光缆的连接保护，产品有直通连接和分歧连接之功能，最多可同时进五根光缆，适用于架空杆、塔。
1.各部件名称接头盒示意图（图一）2.结构特点机械强度高，密封性能好，合金外壳采用电化处理，耐腐蚀，性能优良，采用密封圈及硅胶密封，可重复开启、扩容、维修、复接等，存纤盘容量达48芯；光缆固定采用与光缆直径相匹配的铝管夹紧，3防止夹伤光缆；可安装在铁塔不同部位，安装牢固；（杆用安装采用不锈钢带固定，操作方便，能适用于不同杆径、不同位置的安装。
）3.技术指标光纤曲率半径：≥45mm 盘留光纤长度：≥2m光纤盘留附加衰耗：≤0.01dB 光纤最大容量：≤144芯适用温度范围：-40~+70℃抗侧压力：≥2000N外型尺寸（mm）：480(H)×200(φ) 重量：6.7Kg4.操作程序（1）OPGW光缆接续操作4.1.1 OPGW接续缆端面处理a)从对OPGW保护及方便固定的角度考虑，理顺预留OPGW光缆走径，并检查其长度，截去受牵引损伤的段长，保留满足在地面多次熔接操作及塔上盘固的长度。
b)将OPGW光缆从与光缆直径相匹配的铝套管中穿过，套到距端面1.5m 左右的地方，以防止扭动松股，用细齿钢锯条或边剪钳切去OPGW光缆铠装层，剪切铠装层时最好把光缆固定在一个夹具上，并精心操作，在切AA线、AS线时，不能损伤不锈钢光纤单元，包括切痕和扭结，所切线材端面应平齐c)用十字捋直轮将钢管单元捋直，在伸出端面60~80mm处做好标记，用钢管切割刀切去钢管，首先使用切割刀夹持住钢管并保证不左右滑动，旋转一周松动后，拧紧刀刃，再旋转一周，如此反复4次左右，观察切口深度合适后，取下切割刀；双手握住钢管，大拇指捏住切口处，前后缓缓扳动2次，防止钢管变形及断裂后锐边擦伤光纤，待钢管完全脱落后，轻轻地将钢管移去。
光缆交接箱使用说明
光缆交接箱使用说明通信光缆交接箱系列一、 用途及特点1、用途：本设备为光纤接入网中主干光缆与配线光缆节点处的接口设备，可以实现光纤的熔接、终端、存储以及调度等功能。
2、光纤的分配和调度均在正面进行，光缆、尾纤、跳纤的进出线各自独立，互不干涉，操作十分方便。
3、采用抽屉式托盘结构，集熔接与终端为一块托盘，托盘可单独抽出施工，熔接与成端在同一层面操作，不需翻转，施工极为方便。
4、适配器右向倾角安装，保证了跳纤的曲率半径，避免激光灼伤眼睛，使光纤连接头的操作方便、安全，且适配器可拆卸，给维护带来便利。
5、设备采用光缆分支器部件使光缆的固定、开剥、接地等操作更加便利可靠，当外缆引入时，光缆分支器部件可单独拿出施工，操作便利。
6、引入光缆后，用附件中的密封止水胶将光缆孔堵死。
此密封止水胶遇潮气后会膨胀，使密封效果最佳。
7、箱体防护等级达到GB/T4208-1993标准中IP65级要求二、 安装说明，本设备根据实际需要可落地或架空安装使用。
1、落地安装：在预制的水泥基座上按说明书提供的安装尺寸预留4个M12的地脚螺栓，螺栓凸出高度为150毫米。
安装时先打开设备门，将设备内底部的两边插销拔出，并打开设备底座面板，将设备放在水泥基座上，用螺母将底座内的底脚拧紧，合上基座面板，插好插销，锁紧面板。
2、架空安装：在架空站台上按说明书提供的安装尺寸预留4个Φ14的孔，再将设备用M12螺母螺栓固定牢固。
三、 纤的布放及光纤熔接（见图1）1、出终端熔接托盘，打开盖板。
向上推起上层的熔接盘，然后按顺序将尾纤活动连接头成端在下层的终端盘上。
2、 将尾纤按图示在终端盘上盘绕固定好，（保证弯曲处的曲率半径 大于40mm）。
然后将其引入熔接盘，盘绕固定好后，用熔接盘固定凸台将其固定在终端盘上。
3、 将引入熔接盘的光缆纤芯留出一定余长后按图示盘绕固定（保证弯曲处曲率半径大于40mm）。
4、 将光缆纤芯与尾纤根据熔接机的要求进行熔接，熔接点用热缩套管热缩保护后，置于熔接芯片上。

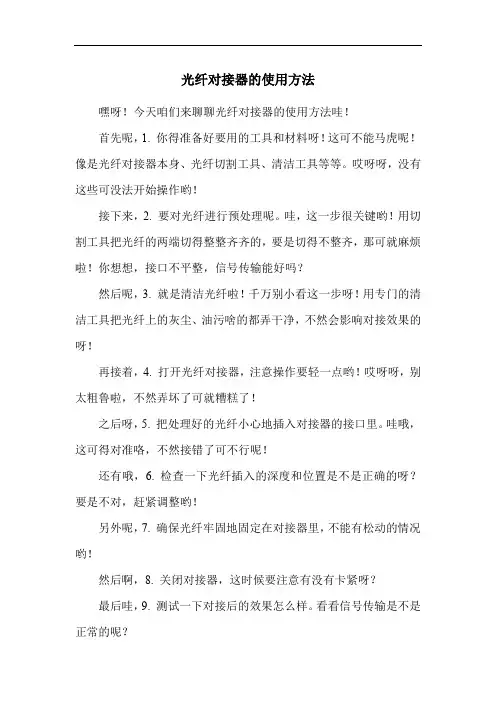

光纤对接器的使用方法
光纤对接器的使用方法
嘿呀！今天咱们来聊聊光纤对接器的使用方法哇！
首先呢，1. 你得准备好要用的工具和材料呀！这可不能马虎呢！像是光纤对接器本身、光纤切割工具、清洁工具等等。
哎呀呀，没有这些可没法开始操作哟！
接下来，2. 要对光纤进行预处理呢。
哇，这一步很关键哟！用切割工具把光纤的两端切得整整齐齐的，要是切得不整齐，那可就麻烦啦！你想想，接口不平整，信号传输能好吗？
然后呢，3. 就是清洁光纤啦！千万别小看这一步呀！用专门的清洁工具把光纤上的灰尘、油污啥的都弄干净，不然会影响对接效果的呀！
再接着，4. 打开光纤对接器，注意操作要轻一点哟！哎呀呀，别太粗鲁啦，不然弄坏了可就糟糕了！
之后呀，5. 把处理好的光纤小心地插入对接器的接口里。
哇哦，这可得对准咯，不然接错了可不行呢！
还有哦，6. 检查一下光纤插入的深度和位置是不是正确的呀？要是不对，赶紧调整哟！
另外呢，7. 确保光纤牢固地固定在对接器里，不能有松动的情况哟！
然后啊，8. 关闭对接器，这时候要注意有没有卡紧呀？
最后哇，9. 测试一下对接后的效果怎么样。
看看信号传输是不是正常的呢？
哎呀呀，使用光纤对接器可得细心又耐心呢！每个步骤都不能出错呀！要是不小心弄错了，可能会导致通信故障，那麻烦可就大啦！所以说，一定要按照步骤来，认真操作哟！
哇，你看，只要掌握了这些使用方法，是不是觉得光纤对接器也没那么难操作啦？嘿，相信你多练习几次，就能熟练掌握啦！。
ADSS光缆安装(OPGW)
ADSS光缆安装、施工方案全介质自承式(ADSS)光缆安装方案目录1．前言2．ADSS光缆安装前期准备2、1光缆路由的勘测2、2材料核实2、3施工方案的确定2、4施工人员的培训2、5施工器具的配备2、6安装事项3、 ADSS光缆施工过程3、1光缆装卸3、2辅助金属的安装3、3牵引绳的布放3、4牵引机、张力机的布置 3、5牵引前的检查3、6光缆的牵引3、7交叉跨越的处理3、8弧垂确定3、9安装金具3、10余缆处理4、光缆接续及纪录1前言1.1随着电力通讯事业的蓬勃发展，电力系统内部通信光纤网络正在逐步建立，全介质自承式（ADSS）光缆得到了广泛应用。
为了保证ADSS光缆安装顺利进行，避免因施工不当造成人力、物力的损失，特编制本安装方案。
1.2 本方案就全介质自承式（ADSS）光缆安装事宜仅提供一些基本说明，所涉及的方法和注意事项仅供路线设计和安装人员参考。
1.3 ADSS光缆是一种与电力线路同杆架设的特种光缆、安装方式与电力传输线安装有一致的方面，安装时可参照ANSI/IEEE 524—1980标准架空传输导线安装技术，以及电力工业部DL/T 547-94电力系统光纤通信运行管理规程等，带电施工过程中严格遵循电力系统带电操作的相关规程。
1.4所有参与施工人员必须经过安全培训，方能参与施工。
所有登高器械、验电器，接地线等都必须送劳动管理部门检验，在杆上施工严禁使用卷尺之类的细长金属物。
在潮湿、大风天气不允许施工。
2 施工前期准备为了使施工得以顺利进行，必须做好施工前准备工作，包括线路勘测、材料核查、施工方案的落实、人员的培训、施工器具的配备。
2.1 线路的勘测施工前对即将施工的线路进行路由勘测，了解资料与实际线路的差别；确定需要制造的辅助金具的规格型号、数量，核实光缆盘长是否能保证接续点落在耐张或转角塔上；落实交叉跨越的防护措施，完成交叉跨越协议；对沿线路由地面清理；对需要跨越的电力线路`做好记载，以便施工时办理停电手续；验算跨越是否满足规定要求。
光缆接头盒设备安全操作规定
光缆接头盒设备安全操作规定随着科技的进步和网络的普及，光缆接头盒设备越来越重要，其安全操作也日益受到关注。
为了确保光缆接头盒设备的正常运行和使用安全，本文将介绍光缆接头盒设备的安全操作规定，希望能够为读者提供一份有价值的参考。
1. 设备保养（1）应经常检查设备的整体结构，若有破损或开裂的地方应及时更换或修复，以避免在工作中出现问题。
（2）定期清洁设备的外壳以防止灰尘、污垢等附着在设备表面，影响光缆接头盒设备的正常使用。
（3）经常性地检查维护连接金属零部件，并核对各插座插针的插合状态，保证其各插座的良好接触性。
2. 设备使用（1）使用前请认真阅读使用手册，正确理解操作步骤和注意事项。
（2）正常情况下光缆接头盒设备工作时应关闭电源，避免电气故障造成损失。
（3）在安装和调整光缆接头盒设备时，请在规定的工作范围内进行，并严格按照规定的工作程序操作。
（4）请勿私自更换设备的某些重要零部件和配件，比如隔离开关、电容、保险丝等。
3. 设备存放（1）存放前，应确保设备清洁干净，无油污、灰尘、异物等。
（2）存放时应垂直放置，防止发生倾斜或裂纹等意外情况。
（3）请勿将设备存放在较高的位置，防止坠落或掉落造成损失。
4. 设备运输（1）运输前应检查设备是否处于妥善的包装状态。
（2）运输时应保持设备平稳，避免震动、碰撞等情况。
（3）请勿用蒸汽车或飞机等交通工具运输光缆接头盒设备。
5. 设备维护（1）进行维修工作前，请先切断电源，排出设备内部电容器中的电荷，并在可开启的门之外妥善地拆卸设备。
（2）在维修和保养光缆接头盒设备时，请使用专门的工具和设备。
（3）在维修过程中，请勿随意触摸附近的电器开关和其他部件，避免电击或造成其他危害。
综上所述，为确保光缆接头盒设备的正常运行和使用安全，必须遵守上述设备安全操作规定。
在平时使用中，也应注意养成良好的使用习惯，不随意私自更换设备的配件和部件，避免造成损失和不必要的麻烦。
希望通过本文的介绍，能够为读者提供一份清晰的操作规定，使光缆接头盒设备的使用更加安全、便捷和可靠。
