综合测试仪器操作指导书
综合检测仪作业指导书
ZY-06-2012 JMZX -3006综合测试仪操作规程一、概述JMZX－3006综合测试仪是一种便携式、多功能、智能读数仪。
该系列仪器均能对钢弦传感器、电感调频类传感器、半导体温度传感器进行测量。
该系列仪器有三种型号：JMZX-3001综合测试仪（单弦）；JMZX-3003综合测试仪（三弦）；JMZX-3006综合测试仪（六弦）。
其中三弦、六弦测试仪为多通道综合测试仪，可测量多弦传感器（如压力传感器）。
JMZX－3006综合测试仪具有检测速度快、精度高、使用简单方便等特点。
仪器体积小、重量轻，采用可充电电池供电，使用携带极为方便。
该仪器配合本公司生产的智能型传感器使用。
能在传感器内自动记录传感器编号、系数，自动计算应变、自动检测温度的结果并作温度修正，保存记录测试结果，供以后查阅或送计算机处理。
二、使用方法（1）传感器接线连接①振弦式应变传感器或压力盒连接：传感器导线为四芯屏蔽线，如传感器配有九芯插头（连接方式为1：红、2：黄或黑、3：兰或白、4：绿），则直接插入仪器面板之INP插口即可，如传感器未接插头，可配本公司之转换插头再按红－红、黄－黄或黑、兰－兰或白、绿－绿接线即可。
②三弦穿心或压力传感器连接：上述传感器导线为六芯屏蔽线，如传感器配有九芯插头（连接方式为1：红、2：黄、3：兰、4：绿、5：橙、6：紫），则直接插入仪器面板之INP插口即可，如传感器未接插头，可配本公司之转换插头再按红－红、黄－黄、兰－兰、绿－绿、橙－橙、紫－紫接线即可。
③六弦穿心或压力传感器连接：上述传感器导线为九芯屏蔽线，该传感器均配为九芯插头，直接插入仪器面板之INP插口即可。
④温度传感器：温度传感器导线为三芯屏蔽线,配专用转换插头后接线，其中红色接传感器红线，兰色接传感器兰线，绿色接传感器黄线。
（2）开机：按“ON／OFF”键（3）仪器显示时钟及功能提示测量、查阅、通讯、校时如果连接了温度传感器或温度型应变计（如：JMZX －215AT），仪器还应显示温度值。
仪器测试公司作业指导书(仪器设备操作规程)
仪器测试公司作业指导书(仪器设备操作规程)1. 引言本仪器测试公司作业指导书旨在规范仪器设备的操作程序，确保工作顺利进行并提高测试结果的准确性。
本指导书适用于所有仪器测试公司的员工。
2. 仪器设备安全操作规程2.1 保养和检查- 定期检查仪器设备的运行状况，如电源、传感器和连接线等。
- 清洁仪器设备，并避免使用腐蚀性和易燃物质。
2.2 操作程序- 在操作仪器设备之前，员工必须接受相关培训，并了解操作方法。
- 严格按照操作手册中的步骤进行操作，不得随意更改或省略任何步骤。
- 在操作过程中，禁止吃喝和吸烟，以防止对设备造成损坏或污染。
2.3 故障处理- 如果仪器设备出现故障，员工应立即报告给相关责任人。
- 不得自行维修或调整设备，除非经过授权并具备相应的技术知识。
3. 测试质量管理3.1 校准和验证- 定期进行仪器设备的校准和验证，确保其准确性和可靠性。
- 记录校准和验证的结果，并及时处理异常情况。
3.2 数据处理- 在测试过程中，确保正确处理数据，并进行数据备份，以防数据丢失或损坏。
- 对测试数据进行分析和解释，并准确记录结果。
4. 安全事故应急预案- 制定安全事故应急预案，包括应急联系人、紧急撤离路线和灭火器材的位置等。
- 员工应熟悉应急预案，并知晓如何应对突发事故。
5. 结束语本作业指导书的目标是确保仪器测试公司的员工在使用仪器设备时能够遵守规范操作程序，并关注测试质量和安全事故的预防。
通过严格执行本指导书，我们可以提高测试结果的准确性和有效性，为客户提供优质的测试服务。
以上为仪器测试公司作业指导书(仪器设备操作规程)的主要内容，敬请遵守。
安规综合测试仪 使用操作说明

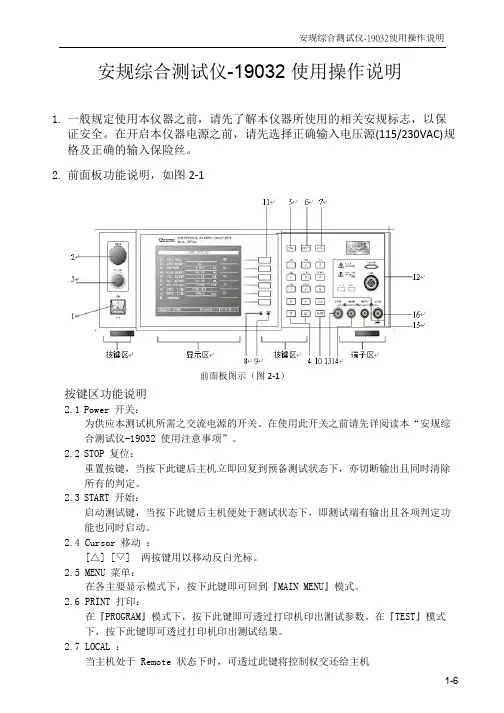

安规综合测试仪-19032使用操作说明安规综合测试仪-19032 使用操作说明1.一般规定使用本仪器之前，请先了解本仪器所使用的相关安规标志，以保证安全。
在开启本仪器电源之前，请先选择正确输入电压源(115/230VAC)规格及正确的输入保险丝。
2.前面板功能说明，如图2-1前面板图示（图2-1）按键区功能说明2.1Power 开关：为供应本测试机所需之交流电源的开关。
在使用此开关之前请先详阅读本“安规综合测试仪-19032 使用注意事项”。
2.2STOP 复位：重置按键，当按下此键后主机立即回复到预备测试状态下，亦切断输出且同时清除所有的判定。
2.3START 开始：启动测试键，当按下此键后主机便处于测试状态下，即测试端有输出且各项判定功能也同时启动。
2.4 Cursor 移动：[△] [▽] 两按键用以移动反白光标。
2.5 MENU 菜单：在各主要显示模式下，按下此键即可回到『MAIN MENU』模式。
2.6 PRINT 打印：在『PROGRAM』模式下，按下此键即可透过打印机印出测试参数。
在『TEST』模式下，按下此键即可透过打印机印出测试结果。
2.7 LOCAL ：当主机处于 Remote 状态下时，可透过此键将控制权交还给主机1-6安规综合测试仪-19032使用操作说明2.8 Cal-Enable：校正开关，非专业人员禁止使用此功能，否则可能造成产品故障。
2.9 Update：软体更新开关，非专业人员禁止使用此功能。
2.10字键/字符键：为输入各项测试参数数据 (数值或英文字母)。
在『MAIN MENU』显示模式下1—5键可进入各项显示模式。
2.11Function 功能键：在各个不同的显示画面下，有不同的功能。
显示器的右边会有对应的功能说明，若说明文字为空白或灰阶字体，表示该对应功能键无效端子区功能说明2.12 OUTPUT：高压输出的高电位端，此输出端属于高电位输出端通常为高电压输出，因此此测试端是非常危险。
9651A安全性能综合测试仪操作指导书
安全性能综合测试仪操作指导书
版次A/0
指导书
页次1/2 1．仪器型号： 9651A
2. 面板说明和仪器结构见下列附图：
3.操作说明：
3.1 将安全性能综合测试仪的插头及调压器的插头分别插入电源插座；
3.2 将安全性能综合测试仪和稳压器的开关打开；
3.3 安全性能综合测试仪的显示窗提示自检，将接地棒紧密接触测试插座的接地端后，轻触“确认”
键，进行“接地”和“绝缘”项目自检；每个项目检测时，仪器“测试”的红灯被点亮，每一个项目合格后，仪器的“合格”指示绿灯被点亮（并伴有一次“比”的平和长声）；任何一个项目不合格后，仪器的“不合格”指示红灯被点亮（并伴有两次“比”的急促短声）；
核准审核制作制定日期：2013.7.18
陈湘晚郭军刘伟修订日期：。
综测仪使用指导书
综测仪使用指导书设备名称：综合测试仪仪器型号：ＣMU ２０0文件编号：S Ｈ—WI —12适用范围： 维修部一、整体主要功能单元分布◆各位号名称及功能简介:1、 开机启动键:启动C ＭＵ2００2、 射频连接器（R Ｆ IN/ＯUT)单元： 射频信号得输入与输出端口3、 前置接口单元：数据交换与设备连接端口4、 P ＣＭＣI Ａ接口单元：存储卡槽(可用于设备系统软件升级等)5、 系统控制（S ＹＳTE Ｍ）单元:系统程序得基础设置与控制6、 预选菜单（FUNCTION ）单元：主要功能菜单得切换及内部文件得管理7、 数据输入(DATA)单元：数值变量得编辑与输入8、 数值调整与组别选择(VARI ＡT ＩＯN ）单元：数值变量得调整及功能组别得选择 9、 增强控制功能（C ＯNTR ＯL)单元:辅助控制按键10、屏显功能子菜单单元：根据屏显菜单内容进行功能菜单选择 1１、后置接口单元:I/Q 信号端口、IF 信号端口、RF 信号端口 １2、PC 接口单元:与PC 连接进行数据交换,重点关注ＧＰIB 主端口 １３、电源接口及电源开关：控制电源输入及电源开关6542 310187 9屏幕显示区域131112二、主要功能单元细化1、预选菜单（FUNCＴION）单元按键名称及功能介绍：MENU SELECT：功能菜单选择键DATＡ：文件管理键ＣＴＲL：GSMXXX-MＳ信号测量向导键２、系统控制（SＹSTEＭ)单元按键名称及功能介绍：HＥLP:显示在线帮助键SETUP：仪器系统设置键PＲINT：屏幕截图打印预览键３、数据输入（DATA)单元按键名称及功能介绍:数字区域（“0～９”、“、”、“－")：数字与特殊字符输入按键ON/OFF(ＥＸP／ＣＭP):ON/OFF开关键ENTER（ＣOＮT/HAＬT)：操作确认按键其她（A、Ｂ、C、Ｄ、UNIT）：计量单位按键４、数值调整与组别选择(VARIATIＯＮ）单元按键名称及功能介绍:滚轮:顺时针旋转增值,逆时针旋转降值;向内按下确认操作。
电参数综合测量仪操作指导书
文件制修订记录1.0目的/Aim:1.1为电参数测量仪操作提供作业指导书,确保电参数测试仪对产品工作电压、电流、电能量、功率和功率因子的测量精度。
2.0参考文件/Reference Instruction:2.1电参数综合测量仪用户手册。
3.0设备/材料/ Equipment/Material:3.1 AN8720P电参数测试仪(需权威计量部门定期校验并在一定的期限范围内使用)。
4.0准备/要求/Prepare/Requirement:4.1 电源插座的下方放入保险丝,仪器接通电源, 确保输入电压为单相220伏,测试场所保持整齐、干净。
5.0安全/维护/Safety/Maintenance:5.1 使用本仪器之前,请认真阅读操作规程及使用说明书,并严格按规程操作,以免造成操作人员的人身伤害或仪器损坏。
5.2 测量过程中,请勿触摸测量仪后面板上的接线部分,谨防触电！5.3 拆接测量仪后面板上的接线时,请务必在切断电源后,再行操作！5.4 各输入输出端子连接部分应采取绝缘保护措施,以防止触电事故。
5.5 万一发生任何问题,请立即关闭电源。
5.6 不要让测量仪长时间超量程运行,测量仪允许的冲击信号幅值不要超过正常信号的1.6倍.测量仪不用时,请将仪表电源线拔下。
5.7 测量仪长期不用时,请包装保存在干燥、无粉尘、无强烈震动的环境下。
5.8 测量仪长时间保存后再次使用,使用前应开机30分钟后再测量使用。
6.0操作程序/Operation Process:6.1仪器参数设置6.1.1非锁定时,按“参数设置”按键即可进入参数设定状态.进入参数设定状态后,提示符“SET”点亮.每按一次“参数设置”按键会依次进入通讯地址、波特率、校验位、门限电流值显示单位的参数设定,相应提示符同时点亮.参数设定状态下,用“增/减”键可修改参数数值.第五次按下“参数设置”键,退出参数设定状态,提示符“SET”熄灭,设置值将被保存。
电池综合测试仪操作指导书
电池综合测试仪操作指导书一、引言：电池综合测试仪是一种用于对各种类型电池进行检测和测量的设备。
本指导书旨在为用户提供电池综合测试仪的操作指导和维护说明，以保证设备的正常运行和延长设备的使用寿命。
二、设备概述：1. 设备外观：电池综合测试仪整机由金属外壳、操作面板、显示屏、连接端口等组成。
外观坚固美观，便于操作。
2. 主要功能：该设备具有电池充放电测试、内阻测试、容量测试、循环测试等多种功能，能够满足不同类型电池的测试需求。
三、操作步骤：1. 准备工作：a. 将电池综合测试仪放置在平稳的工作台面上，并连接设备电源。
b. 检查设备连接端口和电源线是否连接稳固，确保设备和电源供应正常。
c. 准备待测的电池，并确保其电量剩余充足。
2. 开机与设置：a. 按下设备的电源开关，待设备启动完成后，进入主界面。
b. 使用操作面板上的多功能按键，选择设备的测试类型和测试参数。
c. 在显示屏上确认所设置的测试参数，并按下确认键，完成设置。
3. 连接电池：a. 根据电池的连接类型，选择合适的连接线和电池夹，将测试仪与待测电池连接。
b. 确保连接稳固可靠，并避免接触不到位或短路等问题。
4. 进行测试：a. 按下设备上的开始测试按键，设备将开始执行所设置的测试方案。
b. 在测试过程中，可以通过显示屏上的数据及时了解电池的测试结果。
5. 测试结果分析：a. 当测试完成后，设备将自动显示出测试结果。
b. 根据测试结果，对电池的性能进行分析和评估，并根据需要进行数据记录、报告打印等操作。
6. 设备维护：a. 在操作指导书中提供设备维护及保养的详细说明，建议用户定期对设备进行检查和维护，以确保设备的正常运行。
四、注意事项：1. 在连接电池和设备时，务必确保电源已关闭，以避免电流冲击或其他安全隐患。
2. 使用正确的测试参数和测试方法，以确保测试结果的准确性和可靠性。
3. 注意设备的工作环境、温度、湿度等因素，避免长时间暴露在高温或潮湿环境中。
人体双脚综合静电测试仪操作指导书
1. 目的
明确人体双脚综合静电测试仪的操作指导，防止因操作失误损坏仪器而影响正常使用。
2. 适用范围
仅适用于本公司的人体双脚综合静电测试仪。
3. 职责
3.1 操作员必须经过培训合格后才可使用仪器；
3.2 操作员需按照操作指引对静电鞋、静电手环进行测试并按要求进行记录；
3.3 PIE负责对仪器进行验收及台账管理
4. 定义
4.1人体双脚综合静电测试仪是为测量人体综合电阻（测量人体、手腕带和鞋等的电阻）而设计的装置，不是用来消除的。
5.人体双脚综合静电测试仪
5.1 三种状态显示，LO（低于设定值）、PASS（设定值范围内）、HI（高于设定值）
6. 仪器使用方法
6.1使用前将电池开关置ON位，如果显示不正常或蜂鸣器长鸣，表示机内电量不足，请插入电源适配器充电可以直接开机使用。
6.2 ESD测试时，双脚分别踏在相对的金属踏板上，戴好手腕带插入手腕接线口处，手指轻轻按在金属测试按钮上，仪器显示绿灯为合格，如显示红灯，则代表测试不合格。
7. 注意事项：
7.1 请勿佩戴手套或用指甲按在金属测试按钮上；
7.2 需穿防静电鞋站立在测试仪上；
7.3 当BATTERY LOW 灯亮时，表明电量不足，此时测试会影响测试精度。
8. 测试记录
《防静电手环/静电鞋测试记录表》。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4 Charge: Yes 是否进行放电测试
5 Discharge: Yes 是否进行充电测试
6 Over current：Yes 是否进行电流测试
7 ID1 ： NO 是否进行识别电阻R1测试
8 ID2 ： NO 是否进行识别电阻R2测试
9 Vol-Min: 3.00V 设置电压下限值
泰斯电池综合测试仪作业指导书
编写人： 日期：
审核人： 日期：
批准人： 日期：
文 件 修 改 记 录
日期
修订状态
修订内容摘要
修改人
审核人
批准人
文 件 发 放 范 围
□ 总经办 □ PMC部 □ 财务部
□ 销售部 □ 品管部 □ 生产部
□ 技术研发部 □ 行政人事部
受控印栏
非受控印栏
作废印栏
1.0目的
规定操作行为，指导正确的操作方法，防止工伤事故的发生，保证设备的正常运转，
保证产品的加工质量，保证生产产量。
2.0范围
适用本公司使用的泰斯BTS-2002电池综合作
3.2跟线人员对其进行参数的确认，操作的监督。
4.0开机前的准备
4.1整理台面的5S
4.2 佩戴静电手环
5.0操作步骤
5.1 接通电源AC220V，打开开关，测试仪LCD自动进入界面。
10 Vol-Max:4.20V 设置电压上限值
11 IMP- Min ：50mΩ设置内阻下限值
12 IMP-Max ：160mΩ设置内阻上限值
13 OVC- Min ：2.0A 设置过电流保护下限
14 OVC -Max ：6.0A 设置过电流保护上限
15 R1-Min: 8.0KΩ设置识别电阻R1下限
5.2 调节上下按钮，使箭头对准Static Test,点按Enter键（1），进入静态测试参数调节。
5.3 根据产品工艺要求，点按左右上下移动键（2）分别设置各项参数，其各项内容如下：
1 Packtype: Lion 锂电池
NiMH 镍氢电池
NiCD 镍镉电池
SAL 小型铅酸电池
2 PackVol： 3.6V 选择电池电压（3.6V，7.2V等）
22 Short Time:30ms 设置测试的短路时间
23 Short Re: Charge 是否进行短路恢复测试
24 OPEN Time: 400ms 设置短路恢复时间
25 detv-max：0.3V
26 Exit mode:save 是否对设置参数进行保存
5.4 参数设定后，点按Enter键进入测试模式;如参数设置错误，点按ESC键（6）返回，重新进行设置
16 R1- Max:50.0KΩ设置识别电阻R1上限
17 R2-Min:8.0KΩ设置识别电阻R2下限
18 R2- Max:50.0KΩ设置识别电阻R2上限
19 CHECK ID: No 是否进行码片测试
20 ID TYPE; Read 选择码片的类型
21 Short TEST: Yes 是否进行短路测试
