初中物理电学作图题试卷
中考物理作图专题《电学作图》专项训练(解析版)
《电学作图》一、作图题1.请在虚线框中画出图所示电路的电路图．2.试根据实物图画出它的电路图，并在图上标出S1、S2、S3、L1、L2。
3.根据图甲所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）。
4.根据电路实物图画出电路图．5.请在方框内画出如图所示的实物电路的电路图．6.按照图1所示的电路图，将图2中各元件连接起来。
【用笔画线表示导线，导线不许交叉】7.如图中用笔画线代替导线，把灯L1、L2组成并联电路，要求开关S能同时控制灯L1和灯L2，用电流表测通过L2的电流。
8.如图是用滑动变阻器改变电流大小的电路图及有关元件示意图，用笔画线代替导线，按电路图连接对应的实物图．9.在图中,要求用电流表测量灯泡中的电流,电压表测量灯泡的电压,、并联,变阻器调节的亮度,开关控制整个电路,将符合要求的电路图画在虚线框内,并将实物连接起来。
10.根据实物图画出电路图．11.请在图2方框内画出图1所示的电路图．12.在图所示的电路中，有一根导线尚未连接，请用笔线代替导线补上．补上后要求：闭合电键S后，灯L1、L2均能发光．13.按要求完成如图的实物图连接．要求：两灯串联，电压表测量L1两端的电压，电流表测量电路总电流．14.如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变通过小灯泡的电流，要求滑片向右滑动时灯泡变亮．按要求连接实物图并画出相应的电路图．15.请用铅笔代替导线，按图甲所示电路图连接图乙的实物电路．16.用笔画代替导线完成图中电路的实物连接．要求：两灯并联，开关控制整个电路，电流表测量通过L1、L2的总电流，导线不能交叉．17.请按照图1中的电路图将图2中的实物连成电路。
18.请根据图中所示的实物图，在方框内画出对应的电路图。
19.用笔画线代替导线，将图中元件连接成电路，要求：向右移动滑片，灯泡变亮。
20.请在虚线框中画出图所示电路的电路图。
2024年中考物理专题训练——电学作图
6．如图所示，请按要求连接实物图。要求：开关控制整个电路，电流表测灯泡L的电流，电压表测灯泡L的电压，滑动变阻器滑片向右移动，灯泡L变亮。
7．把电路连接完整，要求：两灯并联，电压表测量灯L1两端的电压。
8．在虚线框内连接上滑动变阻器，在A、B、C三点中选择两点连入电压表。要求：闭合开关后，滑片向左移动时，电流表示数变小，但电压表示数不变。
2024年中考物理专题训练——电学作图
1．如图所示，为某种调光型台灯中使用的电位器示意图，P为旋片（相当于一根电阻丝）上的位置，A、C分别连在碳膜两端。用笔画线代替导线，要求顺时针转动旋钮可使灯泡亮度增加。
2．小明和小华一起探究电流与电阻的关系。请用笔画线代替导线将图中的电路补充完整，使滑动变阻器的滑片向左移动时电阻减小。
6． 。
【详解】开关控制整个电路，开关接在干路中；电流表测灯泡L的电流，电流表可选用小量程与灯泡串联；电压表测灯泡L的电压，电源电压为3V，故电压表选用小量程与灯泡并联；滑动变阻器滑片向右移动，灯泡L变亮，即电流变大电阻变小，故滑动变阻器右下接线柱连入电路中与灯泡串联，如下所示：
。
7．
【详解】两灯并联，电压表测量灯L1两端的电压，因电源电压为3V，故电压表选用小量程与灯L1并联，如下图所示：
同理，可以先确定最上边的圈中填入“×”，如下图所示
先确定中间圈中填入“×”，如下图所示
18．
【详解】移动滑动变阻器的滑片P，小灯L变亮时，说明滑动变阻器与灯泡串联；电流表示数变大，电压表示数变小由电路图可知，左右两个位置分别与灯泡和变阻器串联，所以不可能是电压表，则电压表应在中间的位置；移动滑动变阻器的滑片P，小灯L变亮时，根据串联分压原理可知，灯泡两端的电压变大；因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压变小，故电压表应并联在变阻器两端，即右侧的位置应该是电流表，故左侧的位置应该是电源；由电流的方向可知，电源的正极朝下。如图所示
初中九年级物理《家庭电路》电学经典作图题专题训练30道(附答案)
初中九年级物理《家庭电路》电学作图题专题训练30道班级姓名得分1.图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度。
请将电路图连接完整，使其符合安全用电的原则。
2.请在如图所示的家庭电路中，以笔画线代替导线，将一个三孔插座和一个带拉线开关的螺口白炽灯泡接入电路。
3.如图所示的家庭电路，请将开关、螺口灯泡和三孔插座正确接入家庭电路(已部分连接)。
4.外出旅游一般入住的宾馆客房都配有房卡，只有把房卡插入电槽中，房间的电路才能工作，再闭合开关，房间内的灯才能亮。
请补充完整房间内如图所示的简化电路。
5.将图中的三孔插座和楼道中的声控灯按照安全用电的原则接入电路。
6.某额定电压为220V的电动扶梯(已接地)，只需在白天且有人时开启，利用红外线开关S1(有人时闭合、无人时断开)及可见光开关S2(白天闭合、夜间断开)即可实现自动控制。
请在图中按要求正确完成电路连接。
7.有一种插线板在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯(要与电阻串联)发光，插孔可以提供工作电压。
如果指示灯损坏，开关闭合时插孔也能提供工作电压。
根据上述现象：(1)在左图方框内画出符合要求的电路图(插孔在框中已画出，不考虑接地)；(2)按你设计的电路图在右图画出开关、指示灯、电阻和插孔与电源线的连接方式，并符合安全用电。
8.用笔画线表示导线，将电灯和开关连入如图所示的家庭电路中。
9.如图所示，请用笔画线表示导线，将图中的螺口电灯和开关接入家庭电路中，确保家庭电路用电安全。
10.请在图中用笔画线代替导线，将电灯、开关连入照明电路中11.连接以下家庭电路，开关控制螺丝口灯泡，三孔插座带保险丝。
12.如图所示，插座和电灯(带开关)是组成家庭电路的常用器件，请你用笔画线代替导线将各器件正确连入电路中13.请将图中开关和两盏白炽灯正确接入家庭电路中，要求开关同时控制两盏灯，都能正常发光。

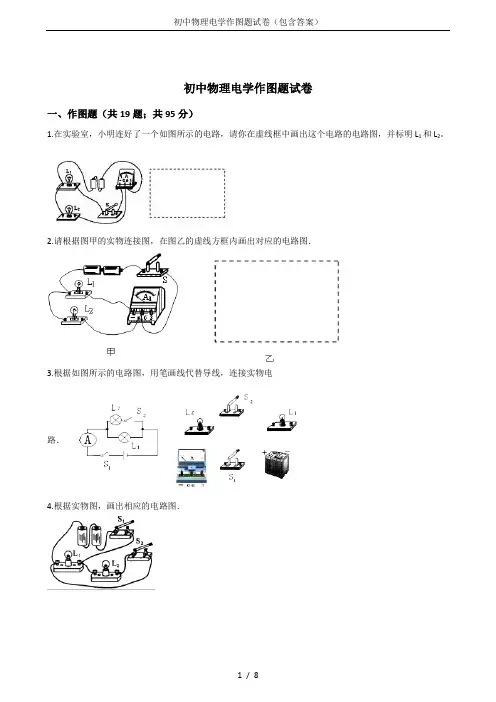

初中物理电学作图题试卷(包含答案)
初中物理电学作图题试卷一、作图题（共19题；共95分）1.在实验室，小明连好了一个如图所示的电路，请你在虚线框中画出这个电路的电路图，并标明L1和L2。
2.请根据图甲的实物连接图，在图乙的虚线方框内画出对应的电路图．3.根据如图所示的电路图，用笔画线代替导线，连接实物电路．4.根据实物图，画出相应的电路图．5.根据如下电路实物图，画出对应的电路图。
6.根据如图所示的实物图，在虚线框内画出对应的电路图．7.根据如图所示的实物连接图，在框中画出电路图．8.根据图1所示的电路图，用笔画线代替导线，连接图2实物电路（要求导线不能交叉）．9.图为某次实验线路图，请在图丁的方框中画出其对应的电路图.10.请根据图甲的实物连接图，在图乙的虚线方框内画出对应的电路图．11.（2015•永州）请根据图中所示的实物图，画出对应的电路图．12.如图甲所示，已知通过灯L1的电流为0.4A，通过灯L2的电流为0.6A.要求：①用电流表A2测量干路电流，A1测量通过灯L1中的电流，用铅笔画线代替导线，把图所示的实物元件连接起来，导线不准交叉.②在图乙中标出电流表A2的指针位置，并标出A2所用的接线柱.13.根据电路图连接实物图．14.请根据图中所示的实物图，画出对应的电路图．15.根据如图的实物图，在虚线框中画出对应的电路图.16.下图所示是两个灯泡的连接情况,请画出相应的电路图.17.按下边连接的电路，画出电路图（要求连线要横平竖直，尽量使电路图简洁美观）18.根据某电路的实物连接图，请在虚线框内画出这个电路的电路图．答案解析部分一、作图题1.【答案】解：2.【答案】解:如图所示:3.【答案】解：如图所示：4.【答案】解：由实物电路图可知，三灯泡并联，然后与电源、开关串联组成电路，如下图所示：5.【答案】解:如图所示:6.【答案】解：两灯泡并联，开关控制整个电路，电流表测量干路中的电流，按要求画出电路图即可．如图所示：7.【答案】解：从电源正极出发，依次经过电流表、灯泡L1、开关、L2，然后回到电源负极，电压表并联在灯泡L1和电流表、开关两端，如图所示：8.【答案】解：先串联好电池组，根据电流流向法，先从正极出发依次串联开关S、灯泡L、电流表（用大量程）、滑动变阻器（一上一下的接入）回到负极，然后把电压表并联在灯L两端（选小量程0﹣3V），如下图所示：9.【答案】解:如图所示：10.【答案】解：从正极开始连接，经开关后分支，一支经电流表、灯泡L1回到负极；另一支经灯泡L2回到负极；如图：11.【答案】【解答】解：从正极开始连接，依次是开关、电流表A2；然后分支，一支经灯泡L1回到负极；另一支经灯泡L2、电流表A1回到负极；如下图所示：12.【答案】解：如图所示：13.【答案】解：由电路图可知，两灯泡并联，然后与开关、电源串联组成电路，如下图所示：14.【答案】解：从正极开始连接，依次是开关、电流表A2；然后分支，一支经灯泡L1回到负极；另一支经灯泡L2、电流表A1回到负极；如下图所示：15.【答案】解:如图所示:16.【答案】解：如图所示：17.【答案】解：如图所示：18.【答案】解：从电源正极开始分路，一路经过开关S2、灯泡L1，另一路经过L2，然后共同经开关S1回到电源负极；如图所示：。

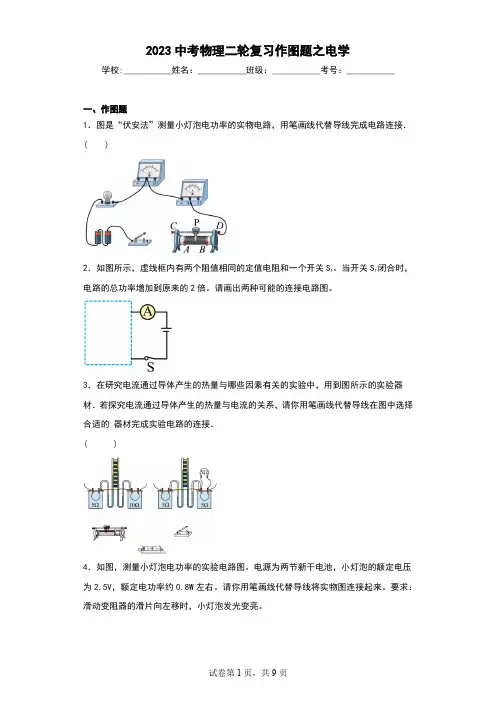

2023中考物理二轮复习作图题之电学
P高= =1100W
答：（1）该电加热器低温挡的功率为176W；
（2）R2的阻值为220Ω；
（3）①如上图所示；②改装后的高温挡功率为1100W。
13．
【详解】灯泡额定电压是2.5V，电压表应选择0～3V量程，滑动变阻器与灯泡串联，保护电路，改变灯泡两端的电压；滑动变阻器滑片向左移动时，灯泡变亮，这说明向左移动滑片，滑动变阻器接入电路的阻值减小，滑动变阻器连入电路的是左半部分电阻丝；滑动变阻器接入电路的阻值减小，电路电流增大，灯泡两端电压变大，滑动变阻器电压变小，电压表示数变大，说明电压表应与灯泡并联，答案如下：
13．在图中用笔连线代替导线，把电路元件连接起来。要求：滑动变阻器滑片向左移动时，灯泡（额定电压为2.5V）变亮，电压表的示数变大。
( )
14．某实验小组的同学用图所示的器材测量小灯泡电功率。已知待测小灯泡额定电压为3.8V，小灯泡的额定功率估计在1.2W左右。
（1）连接电流表时应选用哪个量程？
（2）用笔画出导线完成电路的连接。
3．在研究电流通过导体产生的热量与哪些因素有关的实验中，用到图所示的实验器材．若探究电流通过导体产生的热量与电流的关系，请你用笔画线代替导线在图中选择合适的 器材完成实验电路的连接．
( )
4．如图，测量小灯泡电功率的实验电路图。电源为两节新干电池，小灯泡的额定电压为2.5V，额定电功率约0.8W左右。请你用笔画线代替导线将实物图连接起来。要求：滑动变阻器的滑片向左移时，小灯泡发光变亮。
；
8．
【详解】测量小灯泡电功率实验中，应该用电压表测出小灯泡的电压，用电流表测出小灯泡的电流，然后通过公式 计算出小灯泡的电功率，因此电压表要和小灯泡并联，电流表要和小灯泡串联，如图所示：
中考物理《电学作图》专项练习题(含答案)
中考物理《电学作图》专项练习题(含答案）学校:___________班级：___________姓名：___________考号：___________1.在虚线框内画出图中所示的实物图的电路图（要求标明L1和L2）。
2.如图所示，在虚线框内填入小灯泡L1和电表（电压表或电流表）的电路元件符号，使灯L1与L2串联，且开关S闭合后两灯均能发光，电表有示数。
3.如图所示电路，请在口中填入适当的电压表或电流表符号，使得开关S闭合后，两盏灯都能正常工作。
4.小红家卧室安装了两盏“220V 1W”的壁灯L1、L2和一个三孔插座，把它们正确地连接在家庭电路中，要求开关S只控制两盏电灯且都能正常发光。
（）5.某款售水机可通过刷卡（闭合“感应”开关）或投币（闭合“投币”开关）接通供水电机取水；光线较暗时“光控”开关自动闭合，提供照明。
用给出的元件符号画出符合要求的电路图。
6.两个磁极之间有一个小磁针，小磁针静止时的指向如图所示，请在图中标出两磁极的极性及磁感线方向。
7.依据小磁针静止的指向（涂黑的一端为N极），在括号里标出电源的“+”极或“﹣”极。
8.根据通电螺线管的磁感线方向，请标出通电螺线管N极，并在括号中用“+”或“一”标出电流表的接线柱。
9.在如图根据静止小磁针的指向标出螺线管的N极，并画出螺线管的绕线。
10.通电螺线管通入如图所示的电流I，请标出其右端的磁极。
（填N或S）11.如图所示，请根据图中信息标出电源的正极，用箭头标出A点磁感线的方向。
12.请在图中标出小磁针静止时的N极，并标出C点的磁场方向。
13.图中，将插座和控制插座的开关正确接入家庭电路中。
14.如图所示，请将图中开关和灯泡用笔画线代替导线完成电路，要求在开关控制螺旋灯泡；并安装一个不受开关控制的三孔插座。
15.如图所示，虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度．请将电路图连接完整，使其符合安全用电的原则．（）16.请将如图中的电灯、开关和插座接入家庭电路中，符合家庭用电。
人教版九年级物理：典型电路作图题20道(含答案及解析)
九年级物理：典型电路作图题20道（含答案及解析）1．请根据图所示的实物图，画出对应的电路图．2．在探究通过导体的电流与导体两端电压的关系实验中，(1)根据实验要求，在如图所示的虚线框内画出实验所需的电路图(其中部分电路已画出)；(2)根据所画的电路图，用笔画线代替导线将实物图连接起来，使之成为符合实验要求的电路．要求滑动变阻器的滑片P向左滑动时滑动变阻器的阻值变小(其中部分导线已连好)．3．东东在做“探究通过导体的电流与电阻的关系”的实验中，采用了如图甲所示的电路图．请按照电路图，用笔画线表示导线，将图乙中的实物图连接完整．4．如图所示的电路中，请用笔画线代替导线使电路完整。
要求：①电压表测小灯泡两端电压；②闭合开关S，向左移动滑动变阻器的滑片P时，小灯变亮。
5．在探究通过导体的电流与导体两端电压的关系实验中，在下图中画出实验所需的电路图（其中部分电路已画出，电源为两个干电池，定值电阻约为10Ω），要求滑动变阻器的滑片P向右滑动时滑动变阻器的阻值变小。
6．（1）画出图所示电路的电路图（左侧电流表为A1，右侧电流表为A2）；（2）在图中，有两根导线尚未连接，请以笔画线代替导线补上，补上后要求：①电压表测小灯泡两端的电压；①闭合电键，当变阻器的滑片向右移动时，电压表的示数变大。
7．某同学利用伏安法测量定值电阻的阻值，请你用笔画线代替导线，将图所示的实物图连接完整，要求滑动变阻器滑片向右移动时电流表示数减小8．请将下图中的器材连接组成电路，测量小灯泡的电阻，并根据你连接的电路，说明要使灯泡两端的电压减小，滑动变阻器的滑片应怎样移动。
9．如图所示的实物电路中，有两根导线尚未连接，请用笔画线代替导线将电路连接完整。
要求： ①电流表只测量1L 的电流；①闭合开关S ，向右移动滑动变阻器的滑片，1L 的亮度不变，2L 的亮度变暗。
（不考虑电流表的量程选择）10．请按要求正确连接实物图要求：定值电阻R 与滑动变阻器串联，闭合开关S ，将滑动变阻器的滑片向左移动，电压表和电流表的示数都变小，连线不能交叉。
九年级物理电学作图作图专题含答案精选全文
精选全文完整版（可编辑修改）九年级物理电学作图作图专题含答案学校:___________姓名：___________班级：___________考号：___________一、作图题1．按家庭电路要求完成作图。
2．读数与作图(1)如图所示，所测物体的质量为__________g；(2)如图所示，请在图中画出小球所受力的示意图______________；(3)如图所示，请用笔画线代替导线将三孔插座、电灯和开关正确连入家庭电路______________。
3．作图：根据电路图连接实物图（____）4．在题图方框中画出对应的电路图完成下列作图。
5．作图：如图所示，按照家庭电路安全用电的要求连接电路．（____）6．按照题目要求作图：在图甲电路图中填上适当的电表符号，使之成为正确的电路（_____）7．作图：根据电路图连接实物图（________）8．完成下列作图（1）请将下列实物图对应的电路图画在右边的虚线框内（2）请按左边的电路图正确连接右边的实物图（电表都选用小量程）9．按要求完成作图，下图均在原图上改动一根导线，将要改动的导线打“×”，然后重新画出来。
(1)使开关S 只控制小灯泡L1。
(2)使开关S 控制所有小灯泡，且灯泡是并联连接。
10．按要求作图：（1）在图示电路的空缺处，分别填入一个电流表和一个电压表的元件符号，使得开关闭合时，两灯都发光．（____）（2）按照给出的电路图，将实物电路连接完整．（____）11．小雨同学想利用电源，灯泡1L 和2L ，开关1S 、2S 和3S ，滑动变阻器R ，设计如下电路：1S 为总开关，当1S 闭合时，①只闭合2S ，两盏灯都亮；②若只闭合3S ，只有2L 亮，且亮度可利用滑动变阻器R 调节．请你根据他的想法，帮助他设计符合要求的电路图．（________）12．设计一个家用电吹风机，要求：可单独吹冷风，也可吹热风，但不可只发热而不吹风；吹热风状态下，即使发热体烧坏了，吹风机也能工作：请在图中连线，设计符合要求的电路图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
初中物理电学作图题试卷
一、作图题（共19题；共95分）
1.在实验室，小明连好了一个如图所示的电路，请你在虚线框中画出这个电路的电路图，并标明L1和L2。
2.请根据图甲的实物连接图，在图乙的虚线方框内画出对应的电路图．
3.根据如图所示的电路图，用笔画线代替导线，连接实物电
路．
4.根据实物图，画出相应的电路图．
5.根据如下电路实物图，画出对应的电路图。
6.根据如图所示的实物图，在虚线框内画出对应的电路图．
7.根据如图所示的实物连接图，在框中画出电路
图．
8.根据图1所示的电路图，用笔画线代替导线，连接图2实物电路（要求导线不能交叉）．
9.图为某次实验线路图，请在图丁的方框中画出其对应的电路图.
10.请根据图甲的实物连接图，在图乙的虚线方框内画出对应的电路图．
11.（2015•永州）请根据图中所示的实物图，画出对应的电路图．
12.如图甲所示，已知通过灯L1的电流为0.4A，通过灯L2的电流为0.6A.
要求：
①用电流表A2测量干路电流，A1测量通过灯L1中的电流，用铅笔画线代替导线，把图所示的实物元件连接起来，导线不准交叉.
②在图乙中标出电流表A2的指针位置，并标出A2所用的接线柱.
13.根据电路图连接实物图．
14.请根据图中所示的实物图，画出对应的电路图．
15.根据如图的实物图，在虚线框中画出对应的电路图 .
16.下图所示是两个灯泡的连接情况,请画出相应的电路图.
17.按下边连接的电路，画出电路图（要求连线要横平竖直，尽量使电路图简洁美观）
18.根据某电路的实物连接图，请在虚线框内画出这个电路的电路图．
答案解析部分
一、作图题
1.【答案】解：
2.【答案】解:如图所示:
3.【答案】解：如图所示：
4.【答案】解：由实物电路图可知，三灯泡并联，然后与电源、开关串联组成电路，如下图所示：
5.【答案】解:如图所示:
6.【答案】解：两灯泡并联，开关控制整个电路，电流表测量干路中的电流，按要求画出电路图即可．如图所示：
7.【答案】解：从电源正极出发，依次经过电流表、灯泡L1、开关、L2，然后回到电源负极，电压表并
联在灯泡L1和电流表、开关两端，如图所示：
8.【答案】解：先串联好电池组，根据电流流向法，先从正极出发依次串联开关S、灯泡L、电流表（用大量程）、滑动变阻器（一上一下的接入）回到负极，然后把电压表并联在灯L两端（选小量程0﹣3V），如下图所示：
9.【答案】解:如图所示：
10.【答案】解：从正极开始连接，经开关后分支，一支经电流表、灯泡L1回到负极；另一支经灯泡L2回到负极；如图：
11.【答案】【解答】解：从正极开始连接，依次是开关、电流表A2；然后分支，一支经灯泡L1回到负极；另一支经灯泡L2、电流表A1回到负极；如下图所示：
12.【答案】解：如图所示：
13.【答案】解：由电路图可知，两灯泡并联，然后与开关、电源串联组成电路，如下图所示：
14.【答案】解：从正极开始连接，依次是开关、电流表A2；然后分支，一支经灯泡L1回到负极；另一支经灯泡L2、电流表A1回到负极；如下图所示：
15.【答案】解:如图所示:
16.【答案】解：如图所示：
17.【答案】解：如图所示：
18.【答案】解：从电源正极开始分路，一路经过开关S2、灯泡L1，另一路经过L2，然后共同经开关S1回到电源负极；如图所示：。
