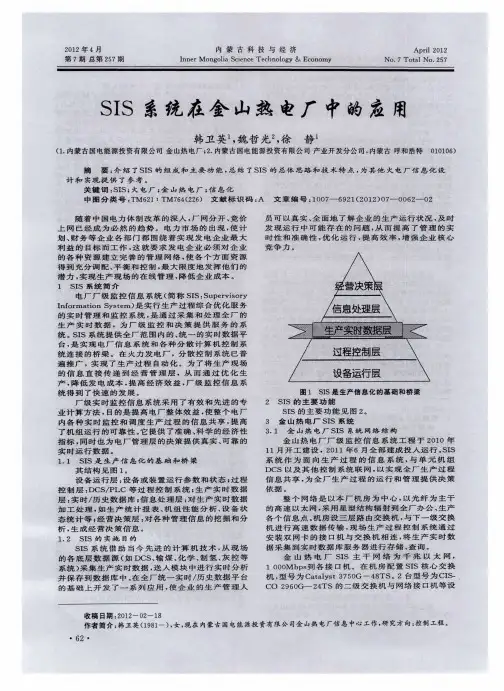

SIS系统在金山热电厂中的应用
2012年4月内蒙古科技与经济A pril2012 第7期总第257期Inner M o ngo lia Science T echnolo gy&Economy N o.7T o tal N o.257SIS系统在金山热电厂中的应用韩卫英1,魏哲光2,徐 静1(1.内蒙古国电能源投资有限公司金山热电厂;2.内蒙古国电能源投资有限公司产业开发分公司,内蒙古呼和浩特 010106) 摘 要:介绍了SIS的组成和主要功能,总结了SIS的总体思路和技术特点,为其他火电厂信息化设计和实现提供了参考。
关键词:SIS;火电厂;金山热电厂;信息化 中图分类号:T M621∶T M764(226) 文献标识码:A 文章编号:1007—6921(2012)07—0062—02 随着中国电力体制改革的深入,厂网分开、竞价上网已经成为必然的趋势。
电力市场的出现,使计划、财务等企业各部门都围绕着实现发电企业最大利益的目标而工作,这就要求发电企业必须对企业的各种资源建立完善的管理网络,使各个方面资源得到充分调配、平衡和控制,最大限度地发挥他们的潜力,实现生产现场的在线管理,降低企业成本。
1 SIS系统简介电厂厂级监控信息系统(简称SIS:Supervisory Inf orm ation Sy st em)是实行生产过程综合优化服务的实时管理和监控系统,是通过采集和处理全厂的生产实时数据,为厂级监控和决策提供服务的系统。
SIS系统提供全厂范围内的、统一的实时数据平台,是实现电厂信息系统和各种分散计算机控制系统连接的桥梁。
在火力发电厂,分散控制系统已普遍推广,实现了生产过程自动化。
为了将生产现场的信息直接传递到经营管理层,从而通过优化生产,降低发电成本,提高经济效益,厂级监控信息系统得到了快速的发展。
厂级实时监控信息系统采用了有效和先进的专业计算方法,目的是提高电厂整体效益,使整个电厂内各种实时监控和调度生产过程的信息共享,提高了机组运行的可靠性。
它提供了准确、科学的经济性指标,同时也为电厂管理层的决策提供真实、可靠的实时运行数据。
1.1 SIS是生产信息化的基础和桥梁其结构见图1。
设备运行层:设备或装置运行参数和状态;过程控制层:DCS/PL C等过程控制系统;生产实时数据层:实时/历史数据库;信息处理层:对生产实时数据加工处理,如生产统计报表、机组性能分析、设备状态统计等;经营决策层:对各种管理信息的挖掘和分析,生成经营决策信息。
1.2 SIS的实施目的SIS系统借助当今先进的计算机技术,从现场的各底层数据源(如DCS、输煤、化学、制氢、灰控等系统)采集生产实时数据,送入模块中进行实时分析并保存到数据库中。
在全厂统一实时/历史数据平台的基础上开发了一系列应用,使企业的生产管理人员可以真实、全面地了解企业的生产运行状况,及时发现运行中可能存在的问题,从而提高了管理的实时性和准确性,优化运行,提高效率,增强企业核心竞争力。
图1 SIS是生产信息化的基础和桥梁2 SIS的主要功能SIS的主要功能见图2。
3 金山热电厂SIS系统3.1 金山热电厂SIS系统网络结构金山热电厂厂级监控信息系统工程于2010年11月开工建设,2011年6月全部建成投入运行。
SIS 系统作为面向生产过程的信息系统,与单元机组DCS以及其他控制系统联网,以实现全厂生产过程信息共享,为全厂生产过程的运行和管理提供决策依据。
整个网络是以本厂机房为中心,以光纤为主干的高速以太网,采用星型结构辐射到全厂办公、生产各个信息点。
机房设三层路由交换机,与下一级交换机进行高速数据传输,现场生产过程控制系统通过安装双网卡的接口机与交换机相连,将生产实时数据采集到实时数据库服务器进行存储、查询。
金山热电厂SIS主干网络为千兆以太网, 1000M bps到各接口机。
在机房配置SIS核心交换机,型号为Cat alyst3750G-48T S。
2台型号为CIS-CO2960G—24T S的二级交换机与网络接口机等设收稿日期:2012-02-18作者简介:韩卫英(1981-),女,现在内蒙古国电能源投资有限公司金山热电厂信息中心工作,研究方向:控制工程。
韩卫英,等・SI S 系统在金山热电厂中的应用2012年第7期图2 SIS的主要功能图3 SIS系统的网络结构图4 SIS 整体设计思想备相连。
4台电力系统专用网络隔离装置,型号为HRWAL L ——85M ——Ⅱ。
8台接口机,型号为HP P roliant DL 360G 5,接口机集中放置在SIS 机房的机柜里。
金山热电厂采用上海麦杰公司的SIS 系统,o penP lant 实时数据库。
其网络结构及整体设计思想见图3,图4。
3.2 SIS 系统的主要功能3.2.1 生产过程监视。
各生产系统显示画面、曲线等实时信息。
显示机组及辅助设备的运行状态和参数,为生产人员提供实时的数据信息,同时,记录并生成了各部门需要的各类报表。
可以让网络上的所有终端看到与DCS 上一样的实时监控画面以及各机组参数的信息及参数的变化; 可以使生产人员不用去现场就能了解到机组的运行情况; 可根据运行人员对DCS 画面作一些人性化的修改,并且可以利用实时数据库对机组的经济、效率等指标作实时计算,如全厂主要参数、机组效率计算画面等。
3.2.2 过程点信息。
提供过程点的所有静态和动态信息,如过程点的值、质量、单位、描述、高低限、报警状态、记录类型、硬件地址及工作站号等。
3.2.3 生产数据字典。
系统点查询工具,支持树状结构和模糊查询方式。
3.2.4 生产过程回放。
能够把历史的参数和画面进行过程回放,这样大大提高了机组故障分析性,做到了事故过程100%全真实回放追溯。
3.2.5 运行知识库。
运行知识库中加入了运行规程、事故处理等一系列手册,以方便生产及管理人员及时查找。
3.2.6 智能操作指导。
基本覆盖机组主要设备,报警信号产生时,自动弹出相应系统画面和造成报警产生的可能原因、现象以及相应的处理方法。
3.2.7 生产统计报表。
利用实时数据库中的数据进行统计,包括发电量统计、燃料的统计、经济指标统计、节能统计等,并做到了客观、公正、准确。
3.2.8 参数超限统计。
对电厂主要参数的超限次数,超限最高值、最低值进行自动统计。
并且有超限报警,可以查询到超限起始时间。
3.2.9 设备可靠性统计。
对电厂主要设备的启动、停运和维修时间做了自动统计,并可以查询详细记录。
3.2.10 指标考核系统。
对运行值际竞赛的各指标参数进行实时的统计和自动计算,针对每个考核指标的特性,分别制作了后台计算公式,让指标考核做到客观、公平、公开,在生产上起到了激励作用。
3.2.11 实时性能计算。
实时性能计算包括有全厂效率、发电标准煤耗、供电标准煤耗、发电原煤耗、供电原煤耗、厂用电率、锅炉效率及各项损失、汽轮机热耗率、高压缸效率、中压缸效率、驱动给水泵汽轮机的用汽量、各级抽汽量、凝汽器清洁度、凝结水过冷度、各加热器端差、凝泵和给泵的效率等。
此功能的主要目的是通过收集和分析有用、实时的运行数据,实现对电厂运行条件的优化,以改善电厂的性能和经济性。
3.2.12 实时耗差分析。
实时耗差分析能对机组运行中实时参数进行分析,计算出主要参数变化对发电煤耗影响的具体值,并且能够指导(下转第65页) 李艳琼,等・FCS控制系统技术探讨2012年第7期 补给水、凝结水精处理、净水、废水及脱硫系统采用现场总线控制系统,辅控范围内总线设备数量达665个。
西门子T3000分布式控制系统采用三级网络结构,基于现代计算机网络T CP/IP backbone应用层和自动控制层,此两级别网络通过路由器实现通信隔离,既保护了网络通信的专业性,也避免了通信负荷的增加。
基于现场总线Prof ibus-DP/PA控制系统位于控制系统中的底层,即现场级。
Pro fibus-P A是Prof ibus-DP向现场的延伸,所不同的是它在物理层采用了IEC1158-2传输技术,使测量变送器和执行机构也能在易爆危险区域远距离地同中央自控仪表/系统通信,且可通过现场总线馈电。
故Prof ibus-P A就是过程自动化的Pro fibus,其专为过程自动化设计,可使传感器和执行机构连在一根总线上。
该厂采用Pro fibus-PA总线不仅降低了布线和调试成本,而且极大地简化了过程仪表的诊断工作,同时也提高了数据测量的准确性,有效地避免了数据采集和传送过程中产生的误差,为质量的控制提供了可靠的数据保证。
尤其值得一提的是Pro fibus-PA总线具有的“即插即用”功能,不仅大大方便了工程组态、现场调试和维护,减少停机时间,而且增加了设备的利用率,进而提高生产效率。
Pro fibus-PA具有开放性,符合国际标准IEC1158。
从本质上讲,它是一种计算机局域网络;从网络层次上看,它在整个系统中处于最低层,直接铺设在生产现场,串行连接位于声场过程监测最前沿的各类设备和仪表,如阀门定位器、压力/差压、温度变送器、分析仪、流量计、液位计、I/O模块等,其上层是高速的P rof ibus-DP总线。
通过这样的双层总线结构,就可以完整实现数据的采集、传输以及对设备的控制和管理。
由于P rof ibus-PA的开放性,用户在使用现场总线时无论是对其核心部件如耦合器和链接器,还是仪表、导线、连接头等都有很大的选择自由。
采用现场总线技术以后电缆减少,理论上可减少电缆桥架数量及安装费用,但本项目电缆桥架设计基本按照常规思路设计,现场有较多空置富余。
在以后新的项目实施中,随着经验的累积,电缆桥架的设计将更为准确,用量将大幅减少,采用现场总线技术后设备维护成本也将大大减少。
4 结束语由于带总线接口的各类智能设备均缺少充分的工程应用业绩,提前进行充分细致的测试工作对设备选型及工程实施非常重要,将可以避免如设备总线控制板不匹配、总线设备隔离能力差,总线接头插针内陷,总线内部固件的版本不匹配等问题。
新建机组在确定了使用的控制系统后可对总线设备进行连通测试,并出具这些现场总线设备测试报告,调试所根据上述测试报告及设备运行情况,编制提供测试设备的评价报告。
电厂根据总线设备的测试和评价报告,及时召集相关专业对总线设备的现场应用、设备技术支持情况、工程应用业绩和产品技术性能进行讨论,形成总线设备的选型指导原则,满足了设备招标的需求,明确所供总线设备的型号、软硬件的配置要求。
随着主辅机设备的确定,对于不在选型范围内的总线设备,及时进行补充测试,只有满足与DCS系统的联通要求才允许使用,从而在总线设备的选型确定方面,最大程度地保证了与DCS系统的联通,不会因为总线设备通讯原因影响机组调试投运。
金陵电厂现场总线控制系统的成功投运表明火电厂主辅机控制系统全面采用现场总线技术,其安全性可以保证,在金陵项目的实施过程中积累的这些经验,可以为今后相关项目提供借鉴。
