选粉机工作原理资料
旋风式选粉机工作原理
旋风式选粉机工作原理
旋风式选粉机主要通过离心作用力将混合物中的固体颗粒与气体分离，达到选粉的目的。
其工作原理如下：
1. 气流产生：旋风式选粉机内部有一风机，通过该风机产生强大的气流。
气流通常从下部进入旋风式选粉机，然后向上流动。
2. 混合物进料：混合物通过进料管道进入旋风式选粉机的喂料口。
喂料口通常位于旋风式选粉机的顶部。
3. 固体颗粒与气流的分离：混合物中的固体颗粒较重，在气流的作用下向下沉降。
然后，气流在旋风室内产生旋转，形成一个旋风。
固体颗粒受到离心力的作用，被推向旋风室壁，并沿着旋风室壁下降。
4. 清洁气流的排出：固体颗粒沉降到旋风底部的锥体中，然后通过锥体底部的出料口排出。
同时，清洁的气流则从旋风室顶部的排气口排出旋风式选粉机。
5. 循环往复：此时，旋风式选粉机会继续循环上述过程，不断将混合物中的固体颗粒与气流分离，直到达到满意的选粉效果。
通过以上工作原理，旋风式选粉机能够高效、快速地将混合物中的固体颗粒与气体分离，实现粉末的选粉。

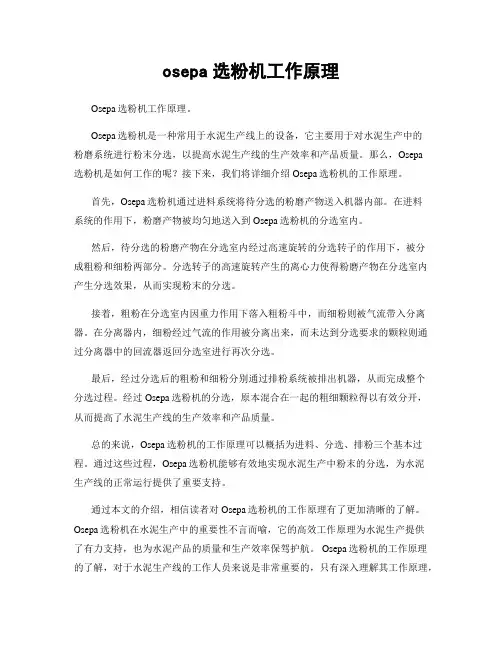

osepa选粉机工作原理
osepa选粉机工作原理Osepa选粉机工作原理。
Osepa选粉机是一种常用于水泥生产线上的设备，它主要用于对水泥生产中的粉磨系统进行粉末分选，以提高水泥生产线的生产效率和产品质量。
那么，Osepa选粉机是如何工作的呢？接下来，我们将详细介绍Osepa选粉机的工作原理。
首先，Osepa选粉机通过进料系统将待分选的粉磨产物送入机器内部。
在进料系统的作用下，粉磨产物被均匀地送入到Osepa选粉机的分选室内。
然后，待分选的粉磨产物在分选室内经过高速旋转的分选转子的作用下，被分成粗粉和细粉两部分。
分选转子的高速旋转产生的离心力使得粉磨产物在分选室内产生分选效果，从而实现粉末的分选。
接着，粗粉在分选室内因重力作用下落入粗粉斗中，而细粉则被气流带入分离器。
在分离器内，细粉经过气流的作用被分离出来，而未达到分选要求的颗粒则通过分离器中的回流器返回分选室进行再次分选。
最后，经过分选后的粗粉和细粉分别通过排粉系统被排出机器，从而完成整个分选过程。
经过Osepa选粉机的分选，原本混合在一起的粗细颗粒得以有效分开，从而提高了水泥生产线的生产效率和产品质量。
总的来说，Osepa选粉机的工作原理可以概括为进料、分选、排粉三个基本过程。
通过这些过程，Osepa选粉机能够有效地实现水泥生产中粉末的分选，为水泥生产线的正常运行提供了重要支持。
通过本文的介绍，相信读者对Osepa选粉机的工作原理有了更加清晰的了解。
Osepa选粉机在水泥生产中的重要性不言而喻，它的高效工作原理为水泥生产提供了有力支持，也为水泥产品的质量和生产效率保驾护航。
Osepa选粉机的工作原理的了解，对于水泥生产线的工作人员来说是非常重要的，只有深入理解其工作原理，才能更好地进行操作和维护。
Osepa选粉机的工作原理的了解，对于水泥生产线的工作人员来说是非常重要的，只有深入理解其工作原理，才能更好地进行操作和维护。
Osepa选粉机的工作原理的了解，对于水泥生产线的工作人员来说是非常重要的，只有深入理解其工作原理，才能更好地进行操作和维护。
选粉机的结构与工作原理
选粉机的结构与工作原理
一、选粉机的作用：
选粉机是闭路循环粉磨系统的一个重要组成设备。
其作用是：及时将粉磨到一定粒度的合格细粉选出，粗粉重新返回进行再粉磨，防止细粉在磨内过粉磨及粘附研磨体引起的缓冲作用，提高磨机的粉磨效率；能调节成品粒度组成，防止粗细不均，保证成品质量。
二、选粉机的分类：
根据选粉机的工作原理一般选粉机可分为以下几类：气流通过式选粉机、离心式选粉机、旋风式选粉机等，我厂所使用的选粉机主要就是离心式选粉机，我们重点学习一下离心式选粉机的结构和工作原理。
三、气流通过式选粉机的构造：
离心式选粉机又称内部循环式选粉机，其主要结构如下：
主体部分是由锥形外筒组成，内锥筒上有锥形端盖和细粉出料口，下部连接粗粉出料口管，为简化结构，磨壳体及作为选粉机的外锥体，外锥体的通风管道则是由磨壳体和内锥体之间的空间构成；
工作机构是由动静态叶片和传动机构组成，其中静态叶
片是坐落在撒料盘上，撒料盘简化为对称的几根支撑梁，动态叶片的上下轴承座由几根拉杆固定确保其能稳定运行。
四、离心式选粉机的工作原理:
被粉磨细的物料随上升的废气被带到到分离器。
碾磨物料通过选粉机导向叶片，进入选粉机转动部分，导向叶片是保证通过选粉机转动整个高度的物料一致分布（即粒径相似）。
同时，使料气混合物一起旋转也使它们进行有效的预分离。
随后成品通过出口出磨，粗粉撞击旋转叶片，进入导流叶片中，落入旋转部分下的锥形部分中，通过锥形阀落回磨盘进行重新粉磨。
选粉机的结构、原理及巡检注意事项
选粉机的结构、原理及巡检注意事项一、公司选粉机的基本参数及结构型号：CKS-650形式：远程控制转子直径：Φ5370mm转速调节范围：30～90r/min分离效率：85～90%选粉机启驱动装置：电机选粉机功率：250KW (380ⅴ)调速方式：变频调速减速机油泵：1.5KW (380ⅴ)油脂润滑系统：0.25KW (380ⅴ)选粉机减速机油箱加热器：2KW (380ⅴ)冷却方式：冷却水冷却水量：2m3/h冷却水压力:0.2Mpa二、选粉机工作原理粉磨后的物料在离心力的作用下被挤压逐步甩出磨盘；被上升的热气流带入选粉机，经过气流导向叶片喂入高速运转的笼型转子进行分离，细度合格的物料随气流出磨，不合格的大颗粒物料沿转子与静叶片的缝隙进入内锥，滑落至磨盘进行二次粉磨，依次完成选粉作业.三、巡检注意事项1、运转前准备的注意事项①检查传动减速机润滑油油位、油质；②检查干油润滑油位、油质；③检查各人孔门是否关闭好密封好;④检查选粉机转子位置磨损情况，是否有异物卡死；⑤检查各螺栓是否紧固，脱落；⑥机体有无开裂脱焊现象。
2、运转中检查的注意事项①电机、减速机是否正常，是否有异音、异振、异味、异温；②转子运转是否平稳，是否有异音、异振；③干油脂系统润滑状况；④检查各螺栓是否松动脱落。
3、停机后维护保养的注意事项①检查减速机油质、油量并及时补充，更换；②检查转子叶片磨损情况，是否变形；③检查静叶片磨损情况是否变形脱落；④检查转子与壳体之间的间隙是否正常；⑤检查主轴磨损及润滑情况，及时补润滑油；⑥检查螺栓是否松动脱落，并及时紧固更换。

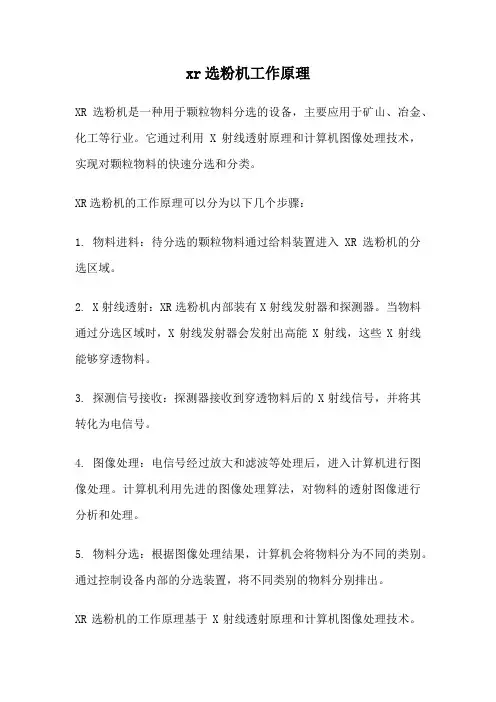

xr选粉机工作原理
xr选粉机工作原理XR选粉机是一种用于颗粒物料分选的设备，主要应用于矿山、冶金、化工等行业。
它通过利用X射线透射原理和计算机图像处理技术，实现对颗粒物料的快速分选和分类。
XR选粉机的工作原理可以分为以下几个步骤：1. 物料进料：待分选的颗粒物料通过给料装置进入XR选粉机的分选区域。
2. X射线透射：XR选粉机内部装有X射线发射器和探测器。
当物料通过分选区域时，X射线发射器会发射出高能X射线，这些X射线能够穿透物料。
3. 探测信号接收：探测器接收到穿透物料后的X射线信号，并将其转化为电信号。
4. 图像处理：电信号经过放大和滤波等处理后，进入计算机进行图像处理。
计算机利用先进的图像处理算法，对物料的透射图像进行分析和处理。
5. 物料分选：根据图像处理结果，计算机会将物料分为不同的类别。
通过控制设备内部的分选装置，将不同类别的物料分别排出。
XR选粉机的工作原理基于X射线透射原理和计算机图像处理技术。
它利用物料对X射线的不同吸收能力和密度差异，通过X射线透射图像的处理和分析，实现了对颗粒物料的分选和分类。
具体而言，XR选粉机通过测量物料对X射线的吸收程度，得到物料的密度信息；同时，通过对透射图像的处理，可以识别出物料中的不同成分和杂质。
XR选粉机的工作原理基于X射线的物质透射性质。
当X射线通过物料时，不同成分的物料对X射线的吸收程度不同，这取决于物料的密度和原子序数。
通过测量物料对X射线的吸收程度，就可以得到物料的密度信息。
同时，由于物料中可能存在不同的成分和杂质，它们对X射线的吸收或散射方式也不同。
通过对透射图像的处理和分析，可以识别出物料中的不同成分和杂质，从而实现分选。
总的来说，XR选粉机利用X射线透射原理和计算机图像处理技术，通过测量物料对X射线的吸收程度和分析透射图像，实现对颗粒物料的快速分选和分类。
这种设备在矿山、冶金、化工等行业中具有重要的应用价值，可以提高生产效率和产品质量。
随着科技的不断进步，XR选粉机的工作原理也在不断完善和优化，为各行各业的颗粒物料分选提供了更加可靠和高效的解决方案。
osepa选粉机工作原理
osepa选粉机工作原理
OSEPA选粉机是一种用于矿石粉碎和分级的设备，其工作原理根据物料的比重和粒径进行筛选和分级。
首先，物料通过给料管进入选粉机的进料口。
进料口通常设有弹簧和振动器，用于将物料均匀地送入选粉机的分级室。
然后，物料在分级室内通过旋转的筛筒进行筛分和分级。
筛筒内设有许多孔径不同的筛网，通过筛网的大小来控制物料的粒径。
物料在筛筒内自上而下不断旋转，并且受到离心力和振动力的作用，使得粒度较小的物料沿着筛网通过，而粒度较大的物料则被挡住。
这样，物料根据其粒径大小被分为多个不同级别。
被挡住的较大的物料会随着筛筒的旋转逐渐向下移动，并最终经过出料口被排出选粉机。
而通过筛网的较细的物料则进入选粉机的下部，经过收尘器对物料进行除尘处理，然后通过物料排放口被收集起来。
整个选粉过程中，物料的分级和筛分是由选粉机的筛筒旋转、振动和筛网大小共同完成的。
通过合理设置进料量、进料粒度和筛网大小等参数，可以根据需要得到不同粒径的物料产品。
这使得选粉机在矿石的加工过程中起到了关键的作用。
选粉机结构及工作原理[五篇模版]
选粉机结构及工作原理[五篇模版]第一篇：选粉机结构及工作原理1.选粉机结构及工作原理V型选粉机是20世纪90年代磨开发的一种新型选粉机、一般与辊压机配套构成各种辊压粉磨系统。
V选粉机将辊压机辊压出的料饼打散、分级、根据工艺需要还可以对物料进行烘干，V型选粉机的出现给辊压粉磨系统带来了新的生命力。
为满足不同工艺方案对V型选粉机带料量和带料细度的不同要求，vx系列选粉机比表面积150－200kgVx选粉机是一种完全靠重力打散、靠风力分选的静态选粉机，用于分离无粘性，低水分的物料，除了用于辊压机系统外，也可用于出磨或出磨选粉工艺线。
被分选物料水分较大时，可在选粉机进风口通入热风烘干。
使用限制选粉机不能用于粘性和半流体物料，要求被选粉物料综合水分小于5％超过300°C的高温会降低耐磨件使用寿命，所以要求被分选的物料最高温度不超过300°C，通入热风最高温度不超过300°，通常情况下，物料和热风的温度应控制在40-80°C之间。
为了更好的应用选粉机，进入选粉机的最大物料力度小于35mm，这决定于工艺线物料的类型。
由于选粉机本身不能自动操作，因此要有风循环设计，通常配套细分分离装置、风机、管道、和节流阀。
结构：壳体、进料管、进风壳体、v型打散隔栅、选粉延伸叶栅和到风叶调节装置。
工作原理：选粉空气从进风壳体的进风口进入选粉机，流经选粉室中部的v型隔栅，从出风口排出。
被分选的物料从选粉机上部进料口喂入，经v型隔栅多次摔打分散后，由选粉空气进行分选，细粉随选粉空气从排风口排出，由旋风筒或袋收尘分离。
粗粉下落汇集到出料口回辊压机再加工，分选完全依靠风力完成。
通过调节风机的风量来控制选粉机的选粉机细度和带料量，要尽量减少进料口和出料口的漏风以免对选粉机造成不良影响。
调剂5组叶栅可以调节v型隔栅局部截面选粉风速，控制v型隔栅切割粒径，调节叶栅的位置在调试阶段确定。
选粉机操作最佳数据：通过设备的风量喂料量系统温度通过选粉机的风量可以通过风机的节流阀或风机变频电机调节；调节选粉风速为调叶栅可以改变选粉机选分区风速。
选粉机的结构、工作原理及常见故障工艺培训资料(选粉机)
二月份工艺专业培训资料选粉机的结构、工作原理及常见故障学习目的1.选粉机日常保护中的安全知识2.选粉机性能及构造3.选粉机的工作原理4.选粉机在生产中会出现那些问题5.选粉机故障的预防办法6.总结1、安全知识所有参检人员必需按规定穿着好劳保用品在设备检修前必需严格办理断电手续和选粉机一组的风机必需同时断电为避免意外情况发生，施工前将急停按钮拍下如要进入选粉机内部检修时，外面必需有人监护施工完后必需将所有安全实施恢复（如安全罩、栏杆）2.选粉机功能将粉磨的物料进行挑选取得合格的成品。
大大改善磨机的选粉条件，使系统进入良性循环，从而达到节能增产的目的。
细度合格的成品通过转动风叶，不合格的物料将从下部锥斗返回磨机再次粉磨。
直至达到咱们所需要的细度。
性能及构造选粉机内部的组成1. 外壳2. 导风叶片3. 转动叶轮4. 锥斗选粉机内部各易磨易损件均采取了防磨损办法3.工作原理选粉气体从磨机气体出口引入选粉机底部，气体沿进风管上升至上部出口，被粗粉搜集锥部（内锥体）沿周围分流，进入由内锥体和外壳体组成的内腔，继续上升。
当气体升至顶部时，经选粉机上部进入，与撒料盘分撒后的物料相遇，物料被气流分散，并被第一次分选（初选粉）。
经粗选粉后，大部份颗粒随气体被导向叶片导入涡流分选区，其余较粗颗粒由于重力的作用下沉降至出料口。
进入涡流分选区的颗粒，由于受涡轮叶片的高速旋转产生的旋转气流的带动，被进一步分散并取得必然的离心力，与此同时，颗粒也受到气体曳力的作用，离心力小于气体曳力，颗粒被气流带入涡轮叶平内的内涡流区，进入旋风筒，成品掉入集灰箱。
若是颗粒的离心力大于气体曳力，则颗粒被从头带到分散区，并由于受重力的作用往下降落至粗颗粒搜集锥体，颗粒落到锥体底部时，受到锥体底部引入的气体的冲洗，使粘在颗粒表面的细粉离开，并随气流进入涡流区，进入旋风筒搜集。
粗颗粒从内锥体分三路汇入选粉机下部的出料口，再次入磨。
4.生产中常见的故障（一）产量低出现产品量少的情况一般分析如下：A.导风叶片角度不睬想。
选粉机的工作原理及维修要领
0-SEPA高效选粉机的工作原理及维修要领授课人：谷永红授课时间：2006.6.15一、0-SEPA选粉机的结构该选粉机壳体为一底部带锥形的圆筒。
壳体顶部有气流和成品细粉出口和两个喂料口；壳体圆柱部分有蜗壳形成的一次空气入口和二次空气入口，并配置有导流叶片。
壳体下部的锥形部分有三个三次空气入口，底部是粗粉出口。
选粉机内部有一个笼形转子，转子的中央是可调速的回转轴，顶部是环形撒料盘；中间有两个分隔板，分隔板将转子分为三层，每层都装有可调节的叶片。
它的转子由电动机通过齿轮减速机带动旋转，从而达到选粉作用。
转子的轴承润滑是由一套稀油站供油润滑。
保证了轴承良好润滑的效果。
结构图（见附页）二、0-SEPA选粉机工作原理选粉机在选粉过程中，需要选粉的物料由顶部喂料口喂入，经撒料盘撒出并遇到缓冲板，均匀地抛入切向延伸的进风口。
分选用的气流大部分来自磨机含尘气体，通过切向的一次、二次风进口及固定的导流叶片进入选粉区。
由转子上的额笼式旋流叶片和水平隔板组成了回转的涡轮，使选粉区形成自上而下的多层水平旋流，该旋流速度均衡稳定，在旋流中颗粒受到的惯性离心力与气流向心力平衡，为精确地分选造成了良好的条件；物料在选粉区停留时间较长，随旋转的气流自上而下受到多次重复分选，而且每次分选都在精确的力的平衡下进行，一层层平面旋流不断将细颗粒和粗颗粒分隔开来，细粉随气流进入转子中部，通过顶部出料管排走并加以收集，而粗颗粒沿筒壁到下部锥体时又受到三次空气重新分选，最后粗粉在锥体底部排出。
三、0-SEPA选粉机的性能优点此选粉机与普通选粉机不同的特点有；①空气是水平方向引进，依切线方向进入选粉室；②撒料盘位于转子上方选粉机顶部，迫使粗粉贯穿空气选粉的全过程；③转子有短的笼式竖向叶片（静叶片），角度可以根据需要调整，转子高度较高，选粉机体积可以缩小；④转子周围的导向叶片改善了空气分布和物料在空气中的分散状态。
这些独特的结构和工作原理使O-SEPA 选粉机较传统的选粉机有不可比拟的优良性能：1、提高了粉磨系统的选粉效率，可达74%以上，粗粉中残留的细粉少，使磨机产量较离心式选粉机时提高约19%-24%，节约电耗8-20%。
选粉机工作原理
选粉机工作原理
选粉机是一种常用于工业生产中的设备，它主要用于对物料进行分选和筛选，以达到不同颗粒大小的分离和筛选效果。
选粉机的工作原理是基于物料的颗粒大小和密度的不同，通过机械振动和气流分离的方式，将物料进行分级和筛选，从而实现对物料的精确分选。
选粉机的工作原理可以分为以下几个步骤：
首先，物料进入选粉机的进料口，经过振动器的振动作用，使物料在筛网上产生运动。
振动器的振动力使物料在筛网上形成连续的跳跃运动，从而使物料在筛网上分层，实现物料的分级和筛选。
其次，通过气流的作用，将物料中的轻颗粒和重颗粒进行分离。
在选粉机内部设有气流装置，当物料在筛网上进行运动时，气流装置会产生气流，将轻颗粒和重颗粒分开。
轻颗粒会被气流带走，而重颗粒会继续在筛网上进行运动。
最后，根据物料的不同颗粒大小和密度，通过调节选粉机的振动频率和气流速度，可以实现对物料的精确分选。
通过不断调整振动频率和气流速度，可以使选粉机达到最佳的分选效果，满足生产的需求。
选粉机的工作原理基于物料的颗粒大小和密度的不同，通过机械振动和气流分离的方式，实现对物料的精确分选。
选粉机在工业生产中具有重要的应用价值，可以广泛用于化工、冶金、建材、食品等行业的物料筛选和分级工作中。
总之，选粉机的工作原理是通过振动和气流分离的方式，对物料进行精确的分选和筛选，从而实现对物料的精确分级和分选。
选粉机在工业生产中具有重要的应用价值，能够提高生产效率，改善产品质量，满足生产的需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
选粉机的结构、工作原理及常见故障
5
29.02.2020
3.工作原理
选粉气体从磨机气体出口引入选粉机底部，气体沿进风 管上升至上部出口，被粗粉收集锥部（内锥体）沿四周 分流，进入由内锥体和外壳体组成的内腔，继续上升。 当气体升至顶部时，经选粉机上部进入，与撒料盘分撒 后的物料相遇，物料被气流分散，并被第一次分选（初 选粉）。
粗颗粒从内锥体分三路汇入选粉机下部的出料口，再次 入磨。
华新水泥股份有限公司 Huaxin Cement Co., Ltd.
选粉机的结构、工作原理及常见故障
7
29.02.2020
4.生产中常见的故障（一） 产量低
出现产品量少的 情况一般分析如
下：
A.导风叶片角度 不理想。
角度影响 风量
（产量）
B.循环风量不能 充分带走周围的 物料(风量不够)
施工完后必须将所有安全实施恢复（如安全罩、栏 杆）
华新水泥股份有限公司 Huaxin Cement Co., Ltd.
选粉机的结构、工作原理及常见故障
3
29.02.2020
2.选粉机功能
将粉磨的物料进行筛选得到 合格的成品。
大大改善磨机的选粉条件， 使系统进入良性循环，从而 达到节能增产的目的。
细度合格的成品通 过转动风叶，不合 格的物料将从下部 锥斗返回磨机再次 粉磨。直至达到我 们所需要的细度。
物料堵塞
华新水泥股份有限公司 Huaxin Cement Co., Ltd.
引起堵塞
选粉机的结构、工作原理及常见故障
12
29.02.2020
5.选粉机故障预防措施
1.加强传动部位易磨易损件周期更换； 2.确保转动部位优质润滑； 3.经常检查相关联接件螺栓松动； 4.内部易磨易损件加强检查和维护； 5.杜绝现场的“跑”、“冒”、“滴”、“漏”； 6.设备在运行时加强“看”、“听”、“摸”的感 知到位； 7.优化操作，学以致用性、数据可比性、调整及时 性、查找问题多途性。
华新水泥股份有限公司 Huaxin Cement Co., Ltd.
选粉机的结构、工作原理及常见故障
4
29.02.2020
性能及构造
选粉机内部的组成 1. 外壳 2. 导风叶片 3. 转动叶轮 4. 锥斗
选粉机内部各易磨易 损件均采取了防磨损措施
华新水泥股份有限公司 Huaxin Cement Co., Ltd.
注意：如果转速过高会 引起磨内物料过多形成 饱磨。
对于磨内物料不平衡的 情况，我们可以在不影 响产品合格率的前提下 降低转子转速来减少磨 内物料（差压）。空磨 则相反操作。
转速影axin Cement Co., Ltd.
选粉机的结构、工作原理及常见故障
9
29.02.2020
4.生产中常见的故障（三） 能耗问题
选粉机能耗高原因主要有：
1.定子叶片位置(在环 上的角度/数量)不正 确
2.转子叶片位置(在环 上的角度/数量)不正 确
3.转子转动方向不正确
4.润滑不到位
解决方法：按安装支持手册
检查并做相应的调整。
检查润滑单元工作是否
正常，活动部分是不是
灵活。 华新水泥股份有限公司
华新水泥股份有限公司 Huaxin Cement Co., Ltd.
选粉机的结构、工作原理及常见故障
2
29.02.2020
1、安全知识
所有参检人员必须按规定穿戴好劳保用品 在设备检修前必须严格办理断电手续 和选粉机一组的风机必须同时断电 为防止意外情况发生，施工前将急停按钮拍下 如要进入选粉机内部检修时，外面必须有人监护
华新水泥股份有限公司 Huaxin Cement Co., Ltd.
选粉机的结构、工作原理及常见故障
6
29.02.2020
3.工作原理
如果颗粒的离心力大于气体曳力，则颗粒被重新带到分 散区，并由于受重力的作用往下降落至粗颗粒收集锥体， 颗粒落到锥体底部时，受到锥体底部引入的气体的冲刷， 使粘在颗粒表面的细粉脱离，并随气流进入涡流区，进 入旋风筒收集。
转子的密封影响 选粉机效率
华新水泥股份有限公司 Huaxin Cement Co., Ltd.
选粉机的结构、工作原理及常见故障
11
29.02.2020
4.生产中常见的故障（四）
引起锥斗堵料主要原因是 因为原料湿度过大，热风 未来得及烘干，致于回料 湿过多大粘在选粉机锥斗 底部堵住锥斗。
解决：控制入磨物料水份， 保证出口风温。
Huaxin Cement Co., Ltd.
选粉机的结构、工作原理及常见故障
10
29.02.2020
4.生产中常见的故障（三） 压力损失
原因：对于正常操 作下出现压力损失 大时，就要检查选 粉机顶盖和底盖的 密封是不是良好， 系统内部外部有无
漏风的地方。
解决：密封好漏风 部分，有不好的及 时解决（修理）。
选粉机的结构、工作原理及常见故障
华新水泥(秭归) 有限公司
华新水泥股份有限公司 Huaxin Cement Co., Ltd.
29.02.2020
学习目的
➢ 1.选粉机日常维护中的安全知识 ➢ 2.选粉机性能及构造 ➢ 3.选粉机的工作原理 ➢ 4.选粉机在生产中会出现那
些问题 ➢ 5.选粉机故障的预防措施 ➢ 6.总结
经粗选粉后，大部分颗粒随气体被导向叶片导入涡流分 选区，其余较粗颗粒由于重力的作用下沉降至出料口。 进入涡流分选区的颗粒，由于受涡轮叶片的高速旋转产 生的旋转气流的带动，被进一步分散并获得一定的离心 力，与此同时，颗粒也受到气体曳力的作用，离心力小 于气体曳力，颗粒被气流带入涡轮叶平内的内涡流区， 进入旋风筒，成品掉入集灰箱。
解决： 适当调整导风叶片角度。
检查风供应管路是不是有堵塞。
华新水泥股份有限公司 Huaxin Cement Co., Ltd.
选粉机的结构、工作原理及常见故障
8
29.02.2020
4.生产中常见的故障（二） 产量细度问题
对于产品细度，我们可 以改变转子的转速来调 节，转得越快，产品的 细度越高。反之越低。
华新水泥股份有限公司 Huaxin Cement Co., Ltd.
选粉机的结构、工作原理及常见故障
13
29.02.2020
总结
1.选粉机安全操作
检查维修时要断电
2.选粉机内部结构
由导风叶片、转动叶片、外壳和锥斗组成。
3.选粉机工作原理
选粉机的功能通过转动叶轮转速来筛选出合格的成品。
