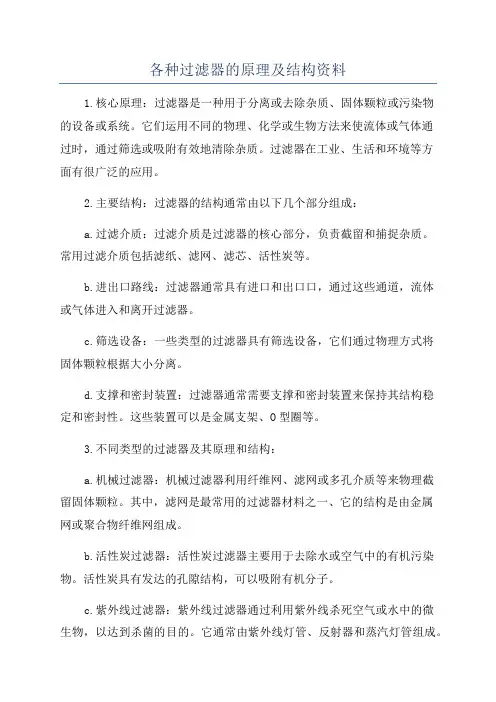

各种过滤器的原理及结构资料

各种过滤器的原理及结构株洲海润公司郑胜春（摘录）石英砂过滤器主要用于去除水中的悬浮物。

该设备与其它水处理设备配合，广泛地应用在给水净化、循环水净化污水处理等各类水处理工程中。

活性碳过滤器主要用于吸附水中游离氯（吸附力达99％），对有机物和色度也有较高的去除率。

是软化、除盐系统制纯水工艺的预处理设备。

滤料为活性碳。

设备主要材质为碳钢防腐、玻璃钢和不锈钢等。

活性碳过滤器技术参数过滤速度：8-10m3/h 进水浊度：≤5mg/L；工作温度：常温工作压力：≤0.6Mpa;反洗压缩空气量：18-25L/m2.S 滤料层高：1000-1200mm反洗强度：4-12L/m2.S; 反冲洗时间：4-6分钟石英砂过滤器技术参数：1、运行参数2、水质参数设计滤速：8-10米/时期终水头损失：1.7米进水浊度小于15度，出水浊度小于3度。

反清洗强度：4-15升/秒·平方米进水浊度小于10度，出水浊度小于2度。

冲洗历时：5-7分钟滤料：石英砂3、水压垫层厚度：200-400毫米滤层厚度：800毫米进水水压：≥0.04Mpa 反冲洗进水水压：≥0.15Mpa盘式过滤器原理与应用分析工厂制水的预处理系统以前采用的是纤维过滤法，在近几年的运行过程中，这种方法暴露出许多问题：过滤效率明显下降，运行阻力增加，树脂破碎率升高，制水成本逐年上升；出现纤维扭曲，发生“粘连抱团”现象，纤维束不能垂直竖立，下移动不能复位；过滤器内部气囊破损严重，无法正常发挥松散纤维的作用。

为了改善制水预处理系统的现状，转而采用盘式过滤器代替高效纤维过滤，取得了良好的效果。

一、盘式过滤器机理1盘式过滤器的原理：利用相邻盘片之间的沟槽纹交叉点实现对固体颗粒的拦截，运行时14组过滤头并联，在水和弹簧的压力作用下过滤滤芯的滤盘被压紧，水从盘片的端面进入，水中的颗粒杂质被压紧的盘片截留，从而起到过滤的作用。

反洗时，其中一组进水阀关闭，排污阀打开，其他13组过滤单元的部分出水反向进入这组过滤单元，在反洗水压下促使碟片横向旋转和纵向颤动。

滤芯盘片松开，同时反洗水沿管线方向冲向过滤盘片，导致盘片高速旋转，使截留在盘片上的杂物在离心力和水流冲洗的共同作用下脱离盘片，并经反洗水的作用排除。

冲洗过程仅需十几秒钟，一个滤头反洗结束后，再对其它几组依次进行反洗。

阿速德盘式过滤器又有其独到之处：旋转设计。

水流进入到过滤器单元内时，沿外壳的切向进入，在过滤单元内高速旋转，没有真正进入盘式过滤器之前，系统已经将大部分的泥沙等杂质从水中分离，减轻了过滤器的负担，使其工作寿命是同类产品的10倍左右。

2.自动控制部分过滤器反洗的启动由时间和压差共同控制，反洗时间可根据实际情况现场调整，当压差或时间达到设定值时，控制器按一定顺序逐个启动，清洗完毕后立即投入使用。

通过调节电磁阀上的手动控制按钮，还可以实现对每个过滤头的手动控制。

3.水启动反冲洗阀和气启动反冲洗阀的比较盘式过滤器使用初期利用进水启动反冲洗阀，运行以后会陆续出现电子阀堵塞、反冲洗阀打开不到位或反冲洗阀不能及时关闭的现象，继而造成过滤单元反冲不彻底，反冲频次增加，水资源浪费严重。

经过论证我们利用气启动代替水启动，既避免了电子阀的堵塞又缩短了反冲阀打开时间，达到了节约了水资源的目的，更有效地发挥了设备的效能。

二、阿速德盘式过滤器的特点和优点1.节能、抗污性能好设备采用管道式安装，运行阻力小，反洗水耗低，自耗水率约为0.5%、耗电仅需50W；采用先进的JY盘片过滤器代替传统滤池，能够有效去除水中悬浮物。

盘片高速旋转式冲洗，有效避免水中微生物、藻类等污物的污染。

2.节省占地面积系统基于标准盘式过滤单元按模块化设计，用户可按需取舍，灵活可变。

并且系统紧凑、占地面积极小，可利用边角空间进行安装。

3.高效反洗、精确过滤特殊结构的盘式过滤精确灵敏，严格保证只有粒径小于要求的颗粒才能进入，是最有效的过滤系统，用户可根据用水要求选择不同过滤精度的过滤滤盘和运行流量。

高速与彻底的反洗，只需15～20秒即可完成，反洗耗水量低于过滤水量的0.5%，全自动运行、连续出水。

4.使用寿命长高科技塑料过滤芯坚固、无磨损、无腐蚀，经多方验证过滤和反洗效果不会随时间而减弱；运行可靠、维护简单，过滤系统在总进水管和总出水管及每个过滤单元的进出水口均有压力表，便于在出现故障时及时准确地掌握水回路每个关键点的压力情况，以找出故障的确切原因。

三、效益分析1.用深井水代替自来水我们经过多次比较验证，最终决定60%用自提水，40%用自来水，这种比例混和既可以保证供水质量，又节省了自来水使用量。

以分厂全年用水总量13×105吨计算，可以节约费用：13×105×60%×（3.35-1.06)元＝178万元。

2.节约自耗水反冲纤维过滤器每台每次自耗水100吨，每月三次，盘式过滤器自耗水是它的2%，每年节约自耗水：100吨×3次/月×12月×（1-2%)×3.35元/吨＝1.2万元；合计：179.2万元。

更多“管”信息环琪(太仓)塑胶工业有限公司广州分公司环琪(太仓)塑胶工业有限公司广州分公司拥有各式塑料阀、管、管配件等管路设备制造技术。

韩国麦格玛科技发展(南京)有限公司IOREX水处理器有效的去除管道、锅炉、冷却水塔内壁的水垢、水锈、腐水，阻止和杀死自来水中的有害的微生物和细菌。

1.工作状态：盘式过虑机的过滤单元里有一组带沟槽棱边的过滤盘，通过顶部的弹簧压紧。

过滤时污水由过滤盘外侧进入，相邻过滤盘的沟槽棱边形成的交叉点把水中的固体物质截留，达到过滤的效果。

同时由于污物不仅贮存在过滤盘与过滤头之间，还可以贮存在过滤盘组内部，具有深度凝聚的作用，大大提高了过滤效果2.反洗状态：盘式过滤机可以通过三种方式实现自动控制反洗：时间、流量和压差信号，当其中一项或几项同时达到反洗要求，将给控制器发信号，这时控制器控制反洗部件，完成反洗。

反洗时每个过滤单元是交替进行的，以保证连续供水。

控制器首先控制一个过滤单元进出水阀门改变水流方向，然后松开过滤盘顶部弹簧，位于盘片组中央的喷嘴沿切线喷射，使盘式旋转，盘上及过滤头内的污物被冲洗出去。

接着控制进出水阀门恢复这个过滤单元到正常工作状态，去反洗另一个过滤单元。

因为反洗时间很短，一般至多15秒，而且是过滤单元交替进行，所以一般盘式过滤机无需一用一备。

叠片过滤器的工作原理：叠片过滤器的滤芯，叠片为杂质处理载体，它由一组双面带不同方向沟槽的塑料盘片相叠加构成，其相邻面上的沟槽棱边便形成许许多多的交叉点，这些交叉点构成了大量的空腔和不规则的通路，这些通路由外向里不断缩小。

过滤时，这些通路导致水的紊流，最终促使水中的杂质被拦截在各个交叉点上。

如把盘片叠加安装在过滤芯骨架上，在弹簧和进水的压力作用下就形成了一个外松内紧的过滤单元。

每个过滤单元中被弹簧和水压压紧的叠片便形成了无数道杂质颗粒无法通过的滤网，叠片宽度为 12 － 14 mm，叠片材质为优质工程塑料，耐磨性极高。

辅以不锈钢弹簧支撑，结构坚固。

过滤器反冲水流沿叠片内壁切线方向自内向外冲洗叠片表面粘附的各种杂质，叠片在反冲洗水流的作用下作旋转，保证所有污物均被有效洗净并排出。

可使用时间间隔和压力差控制反冲洗的所有步骤。

一旦设定完毕，即可长期使用。

自动反冲洗过滤器在不中断工作的情况下在数秒内完成整个自动反冲洗过程。

采用这种过滤原理的过滤器在过滤和反冲洗时叠片间隙动态可变，对提高过滤性能、过滤水质非常有利，又可大大减少反洗用水量，通常自耗水量约为 0.25% 。

盘片上沟槽的不同深浅和数量确定了过滤器单元的过滤精度。

袋式过滤机的工作原理：袋式过滤机是一种结构新颖、体积小、操作简便灵活，节能、高效、密封工作，适应性强的多用途过滤设备，它广泛适用于化工、涂料、油墨、食品等行业。

特点：该种过滤机是一种压力式过滤装置，待滤液在泵作用下，滤液通过所需要细度等级的滤袋能获得合格的滤液。

该机更换滤袋十分方便，过滤基本无物料消耗。

该机有设计成单过滤机，双联过滤机，并可配套输送泵组装在移动式推车上。

过滤机滤袋保护网均为不锈钢制作，其余部件有分碳钢和不锈钢制作两种，供过滤不同介质的用户选择。

应用：◆适用于各种水溶液的澄清过滤和除菌过滤；◆采用优质304不或316L不锈钢制造，适用于多种化学品、溶剂、试剂的过滤；◆用于实验室溶液、细胞培养基的过滤；◆其它如维生素、眼药水、化妆水、光刻胶的过滤；◆广泛用于:石油、化工、医药、农药、染料、食品、塑料、造纸、环保、矿冶等工业部门。

新型亚微米过滤机用途广泛近日，一种广泛用于石化、冶金、环保等领域的新型亚微米液固、气固过滤机，在河北深州市净化过滤机设备器材厂研制成功，获得国家专利。

石化、冶金等行业的发展，对过滤分离的精确性和选择性提出了更高要求，不仅要求从液体和气体中除去肉眼可见的杂质，而且要求除去亚微米级固形物。

有着多年从事亚微米分离技术研究与生产经验的深州市净化设备器材厂，瞄准这一机遇，会同河北科技大学等单位组织攻关，并获得成功。

新型亚微米液固、气固过滤机以高分子聚合物———亚微米分离介质为主要原料，采用特种工艺和配方制成，具有过滤介质孔径均匀、阻力系数小、机械性能好、耐酸碱等特点，其拉伸强度达175千克／平方厘米，在－12℃～105℃范围内性能不变，特别是过滤精度能达到0．1微米，悬浮物浓度在600毫克／升以下，对水中悬浮物的去除率为98.1％，过滤纯度比同类产品提高了10倍，滤速提高了4～11倍，使用寿命长出近30倍。

EYCFL系列密闭加压振打过滤机EYCFL系列密闭加压振打过滤机是在EYCCL基础上，为满足用户需要而开发的新产品。

它主要适用于制药、生物工程、油脂、化工等工业液体脱色工艺过程及其它液体过滤机工艺过程。

脱色工艺过程一般采用活性炭粉末或活性白土粉末进行脱色，脱色完毕后，将活性炭粉末或活性白土粉末滤除，采用EYCFL系列密闭加压振打过滤机是最理想的过滤设备。

该机也可用于其它采用助滤剂或不采用助滤剂的液体过滤过程。

HGDY型带式浓缩压榨过滤机HGDY型带式浓缩压榨过滤机（污泥脱水机）是型压榨过滤机的基础上引进国外先进技术研制出来的具有较高实用价值的污泥脱水设备。

HGDY型带式浓缩压榨过滤机集浓缩、压榨于一体，具有处理效率高、脱水效果好、能耗低等优点，适用于化工、煤炭、冶金、食品、造纸、城市给排水等行业的工业生产和生活的各类污泥脱水和部分工业物料的固液分离。

使用该设备后可以省去污泥浓缩池的投资，减小占地面积，且污泥停留时间短，脱磷效果好，处理效率高。

HGDY型带式压榨过滤机（浓缩脱水一体机）系引进、消化国外先进技术基础上，由国内多名污泥脱水技术专家研制出来的具有国际90年代先进水平的污泥脱水设备。
