基于单片机的大棚智能节水灌溉系统设计

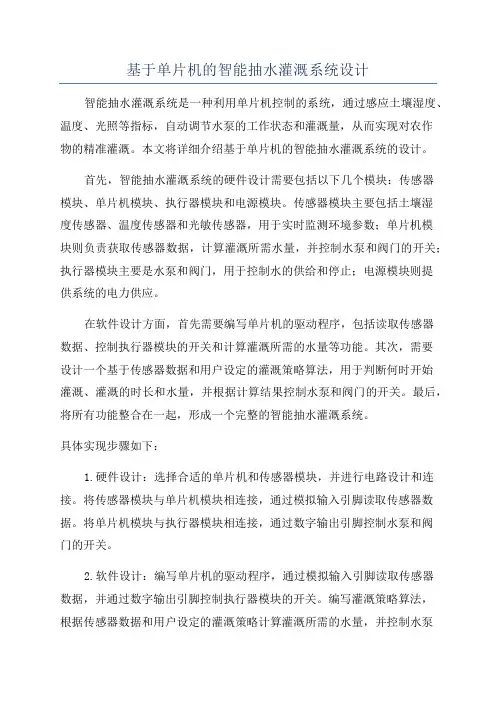

基于单片机的智能抽水灌溉系统设计
基于单片机的智能抽水灌溉系统设计智能抽水灌溉系统是一种利用单片机控制的系统，通过感应土壤湿度、温度、光照等指标，自动调节水泵的工作状态和灌溉量，从而实现对农作物的精准灌溉。
本文将详细介绍基于单片机的智能抽水灌溉系统的设计。
首先，智能抽水灌溉系统的硬件设计需要包括以下几个模块：传感器模块、单片机模块、执行器模块和电源模块。
传感器模块主要包括土壤湿度传感器、温度传感器和光敏传感器，用于实时监测环境参数；单片机模块则负责获取传感器数据，计算灌溉所需水量，并控制水泵和阀门的开关；执行器模块主要是水泵和阀门，用于控制水的供给和停止；电源模块则提供系统的电力供应。
在软件设计方面，首先需要编写单片机的驱动程序，包括读取传感器数据、控制执行器模块的开关和计算灌溉所需的水量等功能。
其次，需要设计一个基于传感器数据和用户设定的灌溉策略算法，用于判断何时开始灌溉、灌溉的时长和水量，并根据计算结果控制水泵和阀门的开关。
最后，将所有功能整合在一起，形成一个完整的智能抽水灌溉系统。
具体实现步骤如下：1.硬件设计：选择合适的单片机和传感器模块，并进行电路设计和连接。
将传感器模块与单片机模块相连接，通过模拟输入引脚读取传感器数据。
将单片机模块与执行器模块相连接，通过数字输出引脚控制水泵和阀门的开关。
2.软件设计：编写单片机的驱动程序，通过模拟输入引脚读取传感器数据，并通过数字输出引脚控制执行器模块的开关。
编写灌溉策略算法，根据传感器数据和用户设定的灌溉策略计算灌溉所需的水量，并控制水泵和阀门的开关。
编写用户界面程序，用于设置灌溉策略的参数和显示实时的传感器数据。
3.系统测试：完成硬件和软件设计后，进行系统的测试和调试。
首先测试传感器模块是否正常，通过模拟输入引脚读取传感器数据并在终端显示。
然后测试单片机模块是否正常，通过数字输出引脚控制水泵和阀门的开关。
最后测试整个系统的功能，包括传感器数据的读取、灌溉策略的计算和水泵和阀门的控制。
基于单片机的智能灌溉系统设计
基于单片机的智能灌溉系统设计智能灌溉系统是一种集传感器、单片机、控制器等技术于一体的系统，可以根据土壤湿度、气温、光照等环境参数自动控制水泵的启停，实现对植物的科学浇水，提高农作物的产量和质量。
本文将介绍一种基于单片机的智能灌溉系统的设计。
一、系统框架本系统由传感器模块、控制器模块、单片机模块和执行器模块组成，其中传感器模块用于采集土壤湿度、气温、光照等环境参数，控制器模块用于实现对水泵的控制，单片机模块用于处理传感器采集的数据和控制器模块的指令，执行器模块则对水泵进行启停控制。
二、传感器模块传感器模块由土壤湿度传感器、温度传感器和光照传感器组成，分别用于采集土壤湿度、气温、光照等环境参数。
传感器部分采用数字信号输出，需要将其与单片机的数码管接口相连，以便将采集的数据传输到单片机模块。
三、控制器模块控制器模块主要由继电器和电容器组成，用于实现对水泵的控制。
当采集到的土壤湿度低于一定阈值时，控制器模块将通过继电器控制水泵启动，根据实际需要进行浇水，当土壤湿度达到一定阈值时，控制器模块会通过继电器控制水泵停止。
四、单片机模块单片机模块主要负责处理传感器采集的数据和控制器模块的指令，并将处理后的数据显示在数码管上。
单片机采用AT89C52单片机，因为其集成度高、体积小、低功耗等优点，比较适合本系统的应用。
五、执行器模块执行器模块主要由水泵组成，水泵的启停控制通过控制器模块实现。
六、系统流程（1）土壤湿度、气温、光照等环境参数通过传感器模块采集；（2）采集的数据通过单片机模块进行处理，并将处理后的数据显示在数码管上；（3）单片机模块将处理后的数据比较后，将控制器模块的指令传输到执行器模块，控制水泵的启停；（4）灌溉过程中，实时监测土壤湿度，并根据实际需要调整浇水时间和水量。
七、系统优势本系统具有以下优势：（1）系统采用数字信号传输，具有稳定性和可靠性；（2）系统采用继电器控制水泵，使系统的控制精度更高、更准确；（3）系统采用单片机模块处理数据和控制指令，实现了对系统的智能化控制。

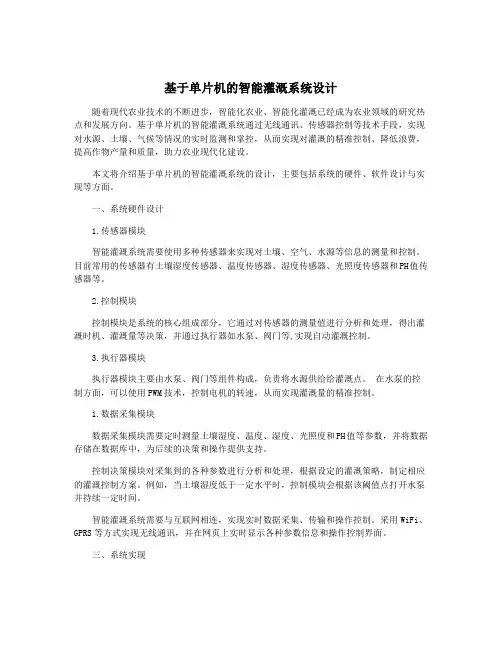

基于单片机的智能灌溉系统设计
基于单片机的智能灌溉系统设计随着现代农业技术的不断进步，智能化农业、智能化灌溉已经成为农业领域的研究热点和发展方向。
基于单片机的智能灌溉系统通过无线通讯、传感器控制等技术手段，实现对水源、土壤、气候等情况的实时监测和掌控，从而实现对灌溉的精准控制、降低浪费，提高作物产量和质量，助力农业现代化建设。
本文将介绍基于单片机的智能灌溉系统的设计，主要包括系统的硬件、软件设计与实现等方面。
一、系统硬件设计1.传感器模块智能灌溉系统需要使用多种传感器来实现对土壤、空气、水源等信息的测量和控制。
目前常用的传感器有土壤湿度传感器、温度传感器、湿度传感器、光照度传感器和PH值传感器等。
2.控制模块控制模块是系统的核心组成部分，它通过对传感器的测量值进行分析和处理，得出灌溉时机、灌溉量等决策，并通过执行器如水泵、阀门等,实现自动灌溉控制。
3.执行器模块执行器模块主要由水泵、阀门等组件构成，负责将水源供给给灌溉点。
在水泵的控制方面，可以使用PWM技术，控制电机的转速，从而实现灌溉量的精准控制。
1.数据采集模块数据采集模块需要定时测量土壤湿度、温度、湿度、光照度和PH值等参数，并将数据存储在数据库中，为后续的决策和操作提供支持。
控制决策模块对采集到的各种参数进行分析和处理，根据设定的灌溉策略，制定相应的灌溉控制方案。
例如，当土壤湿度低于一定水平时，控制模块会根据该阈值点打开水泵并持续一定时间。
智能灌溉系统需要与互联网相连，实现实时数据采集、传输和操作控制。
采用WiFi、GPRS等方式实现无线通讯，并在网页上实时显示各种参数信息和操作控制界面。
三、系统实现在基于单片机的智能灌溉系统的实现过程中，需要进行硬件和软件的相互配合和优化。
硬件的调试和测试需要结合软件的开发，完成各个模块的调试和优化。
最终的系统应该具有以下特点：1. 灵活性：系统能够适应不同的作物、不同的灌溉场地和不同的环境条件，灌溉策略可以进行相应的调整和修改。
基于单片机的智能灌溉系统设计
基于单片机的智能灌溉系统设计随着社会的发展，农业灌溉技术也在不断地发展和改进。
传统的手动灌溉方式已经不能适应现代化农田的需求，基于单片机的智能灌溉系统应运而生。
本文将介绍基于单片机的智能灌溉系统的设计及其实现原理。
一、系统功能设计基于单片机的智能灌溉系统的功能设计主要包括以下几个方面：1. 定时灌溉：系统能够根据农作物的生长周期和需要，设定合理的灌溉时间和频率，实现自动定时灌溉。
2. 土壤湿度检测：系统能够通过传感器检测土壤的湿度情况，当土壤湿度低于一定阈值时，自动进行灌溉。
3. 智能控制：系统能够根据土壤湿度、气候条件等因素调整灌溉的时间和量，以达到节水、省力的目的。
4. 远程监控：系统能够通过互联网实现远程监控和控制，农民可以在手机或电脑上实时查看农田的灌溉情况，并进行远程控制。
1. 单片机控制模块：选用高性能的单片机作为系统的核心控制模块，负责处理各种传感器采集的数据，并进行灌溉控制。
2. 传感器模块：包括土壤湿度传感器、温度传感器、湿度传感器等，用于监测土壤和环境的各种参数。
3. 执行模块：包括电磁阀、水泵等执行元件，用于控制灌溉系统的开关和水流量。
4. 通信模块：包括无线模块、以太网模块等，用于实现系统的远程监控和控制功能。
系统的硬件设计需要考虑到各个模块之间的协同工作，确保系统能够稳定可靠地运行。
1. 传感器数据采集模块：负责采集土壤湿度、温度、湿度等传感器的数据，并进行处理和存储。
2. 控制逻辑模块：根据采集到的传感器数据和设定的灌溉参数，进行逻辑判断，并生成相应的灌溉控制指令。
4. 用户界面模块：为用户提供友好的操作界面，让用户可以方便地设置灌溉参数和监控农田的灌溉情况。
系统的软件设计需要考虑到系统的稳定性、实时性和用户体验，确保系统能够满足用户的需求。
四、系统工作流程2. 数据处理：系统对采集到的传感器数据进行处理和分析，得出土壤湿度情况和气候条件。
通过以上工作流程，系统能够实现对农田的智能灌溉，提高农田的灌溉效率，节约水资源，减少人工成本。
基于单片机的智能灌溉系统设计
基于单片机的智能灌溉系统设计一、系统功能智能灌溉系统是一种基于单片机的自动控制系统，它能够根据土壤湿度和气象条件实时的调节灌溉设备，实现对农作物的智能管理。
系统的主要功能包括：1. 监测土壤湿度：通过土壤湿度传感器实时监测土壤湿度情况，及时了解土壤水分状况。
2. 控制灌溉设备：根据土壤湿度和气象条件，智能控制灌溉设备的启停，确保农作物得到适当的灌溉。
3. 天气预报功能：通过气象传感器获取气象数据，结合天气预报信息，提前做好灌溉计划，避免因天气变化而造成的过度或不足的灌溉。
4. 远程控制功能：通过手机APP或者网页端，实现对智能灌溉系统的远程监控和控制。
二、系统组成智能灌溉系统主要由控制器、传感器、执行机构、通信模块和供电模块等组成。
1. 控制器：控制器是系统的大脑，负责数据的处理和决策。
常用的单片机有Arduino、STM32等，通过编程实现对传感器和执行机构的控制。
2. 传感器：包括土壤湿度传感器、温湿度传感器、光照传感器、雨量传感器等。
这些传感器通过测量环境参数，为控制器提供决策依据。
3. 执行机构：执行机构包括电磁阀、水泵等，负责根据控制器的指令，对灌溉设备进行启停控制。
4. 通信模块：通信模块可以选择WIFI模块、蓝牙模块或者LoRa模块，实现系统和用户之间的远程通信。
5. 供电模块：供电模块可以采用太阳能电池板、电池或者市电供电，保证系统的正常运行。
三、系统原理智能灌溉系统的工作原理是通过传感器采集环境参数数据，经过单片机的处理和分析，根据设定的灌溉策略，控制执行机构实现自动灌溉。
2. 数据处理：控制器接收传感器数据后，进行数据处理和分析，根据设定的灌溉策略，判断是否需要进行灌溉。
3. 控制执行机构：如果判断需要进行灌溉，控制器向执行机构发送指令，启动灌溉设备进行灌溉；如果判断不需要进行灌溉，控制器则停止灌溉设备。
4. 数据通信：系统可以通过通信模块与用户的手机APP或者网页端进行实时数据交互，用户可以远程监控系统运行状态，并对系统进行控制。
基于某单片机智能浇灌系统设计
基于某单片机智能浇灌系统设计智能浇灌系统是一种利用现代科技实现自动浇灌的系统，可以实现定时浇水、自动监测土壤湿度和温度等功能，以提高浇灌的准确性和效率，同时也节约用水。
本设计基于某单片机，实现智能浇灌系统的设计。
1. 系统框架设计该智能浇灌系统主要由单片机控制模块、输入输出模块、电磁阀模块、水泵模块和传感器模块组成。
其中，单片机控制模块作为系统的核心，负责控制整个系统的运行。
输入输出模块负责与用户交互，如调整浇水时间和浇水量等参数。
电磁阀模块控制系统的水流开关，水泵模块为系统提供水源，传感器模块用于监测土壤湿度和温度等。
2. 硬件设计（1）单片机选择本设计选用STM32F103C8T6单片机，具有较高的运算性能和丰富的外设接口。
（2）输入输出模块设计输入输出模块采用LCD1602屏幕和4x4矩阵键盘，用户可以通过矩阵键盘设置浇水时间、浇水量和浇水频率等参数。
屏幕显示实时土壤湿度和温度，并显示当前状态和设置参数。
（3）电磁阀模块设计电磁阀模块由2个5V直流电磁阀组成，分别控制两个出水口的水流开关，使其可以实现按需浇水的功能。
（4）水泵模块设计水泵采用直流水泵，连接电源和水箱，为系统提供水源。
（5）传感器模块设计传感器模块由土壤湿度传感器和温度传感器组成，分别连接引脚和单片机接口。
通过读取传感器的电信号，可以实时监测土壤湿度和温度等参数。
3. 软件设计本系统的软件设计主要包括三个部分：单片机控制程序、传感器采集程序和用户交互程序。
（1）单片机控制程序单片机控制程序通过从输入输出模块读取用户设置参数，控制水泵和电磁阀模块，同时读取传感器模块数据，计算土壤湿度和温度的变化趋势，根据设定的浇水条件进行自动浇水。
（2）传感器采集程序传感器采集程序负责读取土壤湿度和温度传感器的电信号，将其转换成数字信号，并发送到单片机控制程序。
（3）用户交互程序用户交互程序负责读取矩阵键盘的按键信号，并将用户输入的参数显示在LCD屏幕上，同时显示当前状态和设置参数。
基于单片机的智能灌溉系统设计
基于单片机的智能灌溉系统设计智能灌溉系统是一种能够根据土壤湿度和天气情况自动进行灌溉的系统，它能够提高作物的产量并减少水资源的浪费。
本文将介绍一种基于单片机的智能灌溉系统设计，该系统可以根据土壤湿度和天气情况自动进行灌溉，实现智能化的灌溉管理。
1. 系统结构设计智能灌溉系统主要由传感器、执行器、控制器和人机交互界面组成。
传感器用于感知土壤湿度和气象数据，包括土壤湿度传感器、温湿度传感器、光照传感器等。
执行器用于执行灌溉操作，包括电磁阀、水泵等。
控制器则是系统的大脑，根据传感器采集的数据进行智能决策，并控制执行器进行灌溉操作。
人机交互界面可以让用户对系统进行监控和管理。
2. 智能决策算法智能决策算法是智能灌溉系统的核心，它能够根据土壤湿度和气象数据进行灌溉决策。
在这里我们使用模糊控制算法进行灌溉决策。
模糊控制算法是一种能够处理模糊信息的控制算法，它能够根据模糊的输入数据进行模糊的输出控制。
在我们的系统中，土壤湿度和气象数据是模糊的输入数据，而灌溉量是模糊的输出控制。
通过事先设定的模糊规则，系统可以根据土壤湿度和气象数据确定灌溉量，从而实现智能的灌溉决策。
3. 单片机控制在本设计中，我们选择使用Arduino单片机作为智能灌溉系统的控制器。
Arduino单片机具有丰富的接口和易于编程的特点，在智能灌溉系统中具有广泛的应用前景。
Arduino单片机可以通过传感器接口采集土壤湿度和气象数据，并通过执行器接口控制灌溉操作。
Arduino单片机还可以通过串口连接人机交互界面，进行系统监控和管理。
4. 人机交互界面人机交互界面是智能灌溉系统与用户进行交互的接口，它可以让用户对系统进行监控和管理。
在本设计中，我们选择使用LCD显示屏作为人机交互界面，用户可以通过LCD显示屏看到系统的工作状态和数据信息，并可以通过按钮进行操作。
5. 系统测试与优化在完成智能灌溉系统的硬件和软件设计后，我们进行系统测试与优化。
通过实验室和田间试验，我们可以测试系统的稳定性和灌溉效果，并对系统进行优化，不断提高系统的精度和可靠性。
基于单片机的智能灌溉系统设计
基于单片机的智能灌溉系统设计随着农业现代化的不断发展，智能化灌溉系统越来越受到农业生产者的关注。
传统的人工灌溉方式不仅浪费了大量水资源，还无法根据作物的需水量进行精准灌溉。
基于单片机的智能灌溉系统应运而生，通过自动监测土壤湿度和环境温湿度，实现对植物的智能定量灌溉，有效节约水资源，并提高作物的产量和质量。
一、系统设计思路基于单片机的智能灌溉系统主要由土壤湿度传感器、温湿度传感器、单片机控制模块、执行模块和用户界面组成。
土壤湿度传感器用于监测土壤湿度，温湿度传感器用于监测环境温湿度，单片机控制模块负责数据采集和灌溉控制，执行模块用于控制灌溉设备的开关，用户界面用于实时监测和设置灌溉参数。
系统采用闭环反馈控制策略，根据监测到的土壤湿度和环境温湿度信息，通过单片机控制执行模块实现对植物的智能定量灌溉。
1. 传感器模块：(1) 土壤湿度传感器：采用数字式土壤湿度传感器，能够准确测量土壤湿度，并输出模拟电压信号。
2. 控制模块：单片机控制模块采用高性能低功耗的微控制器，具有较强的计算和控制能力，能够对传感器采集到的数据进行处理，并控制执行模块实现对植物的智能定量灌溉。
执行模块采用继电器或电磁阀等执行器件，通过单片机控制，实现对灌溉设备的开关控制。
4. 用户界面：用户界面采用液晶显示屏和按键开关，通过单片机控制，实现对灌溉参数的实时监测和设置。
单片机控制程序主要包括数据采集和灌溉控制两部分。
1. 数据采集：单片机通过模拟输入端口接收土壤湿度传感器输出的模拟电压信号，并通过数字输入端口接收温湿度传感器输出的数字信号。
然后，将采集到的土壤湿度和环境温湿度数据进行数字转换和处理，得到实际的湿度和温度数值。
单片机根据采集到的土壤湿度和环境温湿度数据，利用预先设定的灌溉参数，计算出当前植物的需水量。
然后，根据需水量控制执行模块实现对灌溉设备的开关控制，进而实现对植物的智能定量灌溉。
四、系统工作流程1. 初始化设置：用户通过界面设置灌溉参数，包括灌溉时间、灌溉间隔、触发湿度等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于单片机的大棚智能节水灌溉系统设计
大棚智能节水灌溉系统设计采用AT89C51单片机为信息处理核心，系统主要由土壤湿度传感器、空气温度传感器、空气湿度传感器、液晶显示电路和故障报警电路等组成。
系统在进行智能灌溉的同时，还能调节大棚内空气的湿度和温度。
经过测试，该系统可以在无人的情况下实现智能节能，并根据作物的需要进行适时、有效的灌溉，并有效的调节大棚内的湿度和温度，做到定时喷洒农药。
标签：AT89C51单片机；节水灌溉；控制系统
随着农业现代化的发展，智能节水灌溉的需求越来越大[1]，然而，智能灌溉由于成本等因素发展缓慢[2]。
本设计通过对大棚内土壤湿度的控制和大棚内空气温度和湿度分析，设计了一个简单经济实用的智能灌溉系统。
1 系统总体设计
系统总原理方框图如图1所示。
硬件电路包括了传感器电路、单片机数据处理电路、液晶显示电路，继电器电磁阀电路，农药喷洒电路。
首先，数据采样电路将土壤湿度传感器采集到的数据通过A/D转换后，将信息传递给单片机，然后单片机将测量的数据通过处理后在液晶显示屏上反应出来，同时控制电路将根据指令完成操作。
2 硬件部分设计
（1）系统主电路布局。
该设计包括DH11温湿度电路，LED显示电路，晶振电路，继电器电池阀驱动电路，继电器风扇驱动电路，DH11温度湿度电路将土壤湿度通过A/D转换将数据传输给单片机主芯片，然后，单片机主芯片首先对数据做出判断，然后会分别对各个下属电路做出指示，LED电路的作用是显示工作的状态，农药喷洒系统的作用是定时定量喷洒农药。
（2）DH11温度传感器电路设计。
温度传感器采用DH11温湿度传感器，由于传感器的电阻较小，通电作用下，很容易被烧坏[3]，故此电路会选择串联一个电阻值较大的电阻，该电路中串联的电阻选择的是R3=43K的电阻来保护传感器。
（3）DH11湿度传感器电路设计。
土壤湿度传感器采用DH11，和温度传感器一样，R2的作用是保护传感器不被烧坏，这里R2取47K，3端口用不到，故此悬空。
（4）继电器风扇驱动电路。
当大棚中的空气湿度比设定好的温度高时，温度传感器将接受到的信号经过A/D转化后传输给单片机，单片机会调用散热子程序，完成三极管导通，使的继电器闭合，开启散热功能，当温度降到设定温度时，风扇就会停止转动，散热就会结束[4]。
同样的，当空气湿度高于设定湿度时，电风扇会转动降低湿度，当湿度低于设定湿度时，电扇就会停止转动，散湿结束。
3 系统软件设计
3.1 系统主程序流程图
设计主要由四大模块组成，分别是土壤灌溉模块，空气散湿模块，空气散热模块，农药喷洒模块，前三大模块为设计的重点模块。
总流程图如图2所示。
3.2 系统子程序流程图
该系统主要有三大模块，图3是灌溉系统，灌溉系统的主要作用是根据作物对水量的需求反应做出判断，若土壤湿度达不到作物需要的湿度，灌溉就会启动，当湿度高于或正好达到作物需求，则灌溉不会进行。
第二个功能是空气散湿功能，如图4，如果空气湿度过高，则风扇会自动开启，将对大棚空气做出将湿功能。
第三个功能是降温作用，如图5，若是空气温度高于设定温度，则风扇会转动，將大棚内的温度进行适当减低。
如图6所示，为系统的喷洒农药流程图，若需要喷洒农药，只需打开开关，一段时间后，农药会自动进行喷洒，若是不需要喷洒农药只需要关闭开关，农药喷洒系统就不会打开。
4 结束语
设计主要涉及了大棚土壤智能灌溉，大棚空气温度智能控制，大棚空气湿度智能控制三大模块，并充分考虑到实际情况，以AT89C51单片机为主导核心，通过液晶显示屏改变参数，采用经济实用的器件来降低成本，并通过实验论证，将理论与实际值的进行对比，得出了设计的误差范围完全在可控范围内，充分证明了设计的实用性。
参考文献
[1]杨玉白.节水灌溉自动化技术的发展及趋势[J].科学时代，2013，6（24）：2-9.
[2]戴杉虎.单片机在节水灌溉系统中的应用[J].机电工程技术，2011，11（8）：139-140.
[3]黄同.一种基于CH340T的STC89C52RC编程器设计[J].电子测试，2013，4（12）：16-25.
[4]李瑞芳.短消息在节水灌溉系统中的应用[J].农机化研究，2013，3（8）：196-199.。
