武汉理工大学 电力系统继电保护考试试卷
一、填空题：（20分）1.当系统发生故障时，正确地切断离故障点最近的断路器，是继电保护的选择性的体现。
1′2.功率方向继电器90度接线方式是在三相对称的情况下，加入继电器的电流和电压相位相差90 度。
3′3.电力系统振荡时，各点的电流、电压都发生大幅度摆动，因而距离保护的测量阻抗也在摆动，随着振荡电流增大，母线电压降低，测量阻抗在减小，当测量阻抗落入继电器动作特性以内时，距离保护将发生误动作。
3′3. 距离保护装置通常由起动部分、测量部分、振荡闭锁部分、二次电压回路断线，失压闭锁部分、逻辑部分等五个主要部分组成 2′4. 纵联保护的通道可分为以下类型：电力线载波通道、微波通道、光纤通道、导引线通道 4′5. 自动重合闸装置种类很多，按所应用线路，可分为单侧电源和双侧电源的重合闸，按与断路器的配合可分为三相、单相和综合重合闸，按动作次数可分为一次和二次重合闸。
3′6．变压器的常见电气故障分为油箱内和油箱外的各种短路故障。
油箱内的短路故障包括：相间短路、接地短路及绕组匝间短路等；油箱外的故障有套管和引出线的相间及接地短路。
4′7.对励磁涌流进行试验和波形分析证明，励磁涌流有下列特点：含有的非周期分量幅值很大，常使励磁涌流偏于时间轴的一侧；含有大量的高次谐波，尤其是二次谐波可到15%以上；波形间有明显的间断′二、简答题（8分×5=40）2. 何谓三段式电流保护？其各段是怎样获得动作选择性的？答：由无时限电流速断、限时电流速断与定时限过电流保护组合而构成的一套保护装置，称为三段式电流保护。
无时限电流速断保护是靠动作电流的整定获得选择性；时限电流速断和过电流保护是靠上、下级保护的动作电流和动作时间的配合获得选择性。
3. 三相完全星形接线和两相不完全星形接线方式性能各有什么不同？答：对中性点直接接地电网和非直接接地电网中的各种相间短路:这两种接线方式均能正确反应这些故障，不同之处仅在于动作的继电器数不一样．三相完全星形接线方式在各种两相短路时，均有两个继电器动作，而两相不完全星形接线方式在AB和BC相间短路时只有一个继电器动作。
当发生两点接地短路时，希望任意切除其中一条线路。
当保护1和2均采用三相星形接线时，两套保扩都会起动，如果保护l和保护2的时限相同，保护l和2可能同时动作切除两条线路。
如果采用两相星形接线，即使保护l和保护2的时限相同，它也能保证有三分之二的机会只切除一条线路。
4. 什么叫重合闸后加速？为什么采用检定同期重合闸时不用后加速？答：当线路发生故障后，保护有选择性地动作切除故障，重合闸进行一次重合以恢复供电。
若重合于永久性故障时，保护装置即不带时限无选择性的动作断开断路器，这种方式称为重合闸后加速。
检定同期重合闸是当线路一侧无压重合后，另一侧在两端的频率不超过一定允许值的情况下才进行重合的。
若线路属于永久性故障，无压侧重合后再次断开，此时检定同期重合闸不重合，因此采用检定同期重合闸再装后加速也就没有意义了。
若属于瞬时性故障，无压重合后，即线路已重合成功，不存在故障，故同期重合闸时不采用后加速，以免合闸冲击电流引起误动。
模拟试题（二）一、填空题1对动作于跳闸的继电保护，在技术上一般应满足、、、四个基本要求。
2过电流继电器的启动电流返回电流，其返回系数 1。
3后备保护包括和。
4运行中应特别注意电流互感器二次侧不能；电压互感器二次侧不能。
5三段式电流保护中，段灵敏度最高，段灵敏度最低。
6中性点可接地或不接地运行变压器的接地后备保护由和组成。
7阻抗继电器的精确动作电流是指使动作阻抗降为时对应的测量电流。
8采用单相自动重合闸的线路上发生单相短路故障时，由继电保护动作跳开，经一定时间延时后重合，若不成功再跳开。
9变压器纵差动保护需要进行和，以使正常运行时流入到差动回路中的电流为0。
10发电机单元件横差动保护能够反应故障、故障和故障。
11按照母线差动保护装置差电流回路输入阻抗的大小，可将其分为、、。
12对于元件固定连接的双母线电流差动保护，当固定连接方式破坏时，任一母线上的故障将切除 。
13输入到微机保护装置中的电流互感器二次电流信号，可通过 或 变换为满足模数转换器输入范围要求的电压信号。
14中性点直接接地系统发生短路故障后， 的故障分量电压最大， 的故障分量为0。
15设采样周期为5/3s T ms =，则差分滤波器()()(-12)y n x n x n =-能够滤除 。
二、简答题1我们学习的输电线路保护原理中那些原理是反应输电线路一侧电气量变化的保护？那些是反应输电线路两侧电气量变化的保护？二者在保护范围上有何区别？2距离保护中选相元件的作用有哪些？3闭锁式方向纵联保护动作于跳闸的条件是什么？若通道破坏，内、外部故障时保护能否正确动作？ 4重合闸前加速保护有哪些优点？5对于纵差动保护，产生不平衡电流的最本质原因是什么？ 6变压器一般应装设那些保护？其中那些是主保护？ 三、分析计算题3在图1所示网络中的AB 、BC 、BD 、DE 上均装设了三段式电流保护；保护均采用了三相完全星形接法；线路AB的最大负荷电流为200A ，负荷自启动系数 1.5ss K =， 1.25I rel K =， 1.15II rel K =， 1.2IIIrel K =，0.85re K =，0.5t s ∆=；变压器采用了无时限差动保护；其它参数如图所示。
图中各电抗值均已归算至115kV 。
试计算AB 线路各段保护的启动电流和动作时限，并校验II 、III 段的灵敏度。
X X 1s=图1 系统接线图图2系统接线图模拟试题（二）参考答案一、填空题1选择性；速动性；灵敏性；可靠性。
2大于；小于。
3远后备保护，近后备保护。
4断线；短路。
5III ，I 。
6零序电流保护，零序电压保护。
70.9set Z 。
8故障相；故障相；三相。
9相位校正，电流平衡调整。
10定子绕组的匝间短路、分支线棒开焊、机内绕组相间短路。
11低阻抗母线差动保护、中阻抗母线差动保护、高阻抗母线差动保护。
12两组母线。
13电抗变换器，电流变换器。
14故障点；系统中性点。
15直流分量、基波和2、3、4、5、6次谐波。
二、简答题1答：反应输电线路一侧电气量变化的保护有：电流保护、电压保护、距离保护等；反应输电线路两侧电气量变化的保护有：方向比较式纵联保护、纵联电流差动保护、纵联电流相位差动保护等。
反应一侧电气量变化的保护的保护范围为被保护线路全长的一部分；反应两侧电气量变化的保护的保护范围为被保护线路全长。
2答：（1）选相跳闸；（2）为了找出故障环路，使阻抗测量元件准确反应故障点到保护安装处的距离。
3答：闭锁式方向纵联保护动作跳闸的条件是两端保护的启动元件均已启动且收不到对端的闭锁信号。
若通道破坏，区内故障时两端保护能够正确动作；但区外故障时，远故障端的保护因为收不到近故障端的闭锁信号，将可能误动。
4答：①能够快速切除瞬时性故障；②可能使瞬时性故障来不及发展成永久性故障，从而提高重合闸的成功率；③能保证发电厂和重要变电所的母线电压水平，保证厂用电和重要用户的电能质量；④使用设备少，简单、经济。
5答：由于被保护元件各侧电流互感器的励磁特性不完全一致，在正常运行及外部故障时，流过纵差动保护的电流不为零。
6答：一般应装设：瓦斯保护、纵差动保护或电流速断保护、外部相间短路和接地短路时的后备保护、过负荷保护、过励磁保护等。
其中，瓦斯保护、纵差动保护或电流速断保护为主保护。
三、分析计算题3答：（1）短路电流计算。
选取图3中的1K 、2K 、3K 点作为计算点。
2K 3图3三相短路计算结果如表1所示。
表1 三相短路计算结果（2）电流保护I 段(3).1 1.max 1.25 1.7952.244(kA)I I set rel K I K I ==⨯，10()I t s =（3）电流保护II 段(3).3 2.max 1.25 1.253 1.566(kA)I I set rel K I K I ==⨯，.1.3 1.15 1.5661.801(kA)II II Iset rel set I K I ==⨯ 灵敏度校验：(2)(3)1.min1.min 1.438(kA)K K I=，(2)1.min.1.11.4380.7981.801IIK sen IIset I K I ==，不满足要求。
与保护3的II 段相配合：保护3的II 段按可伸入变压器而不伸出变压器整定。
(3).3 3.max 1.150.4990.574(kA)II II set rel K I K I ==⨯，.1.3 1.150.5740.660(kA)II II IIset rel set I K I ==⨯灵敏度校验：(2)1.min .1.11.4382.1790.660IIK sen IIset I KI ==，满足要求。
130.50.51()II IIt t t s =+∆=+=（4）电流保护III 段.1max 1.2 1.50.20.433(kA)0.85III III rel ss set L re K K II K ⨯==⨯灵敏度校验：作为本线路的后备保护(2)1.min .1.11.438 3.3210.433IIIK sen IIIset I K I ==，满足要求。
作为相邻下一线路的后备保护(2)2.min .1.11.0272.3720.433IIIK sen IIIset I KI ==，满足要求。
143()III IIIt t t t s =+∆+∆=模拟试题（一）一、填空题1继电保护装置一般由 、 、 三部分组成。
2继电保护的可靠性包括 和 ，是对继电保护性能的最根本要求。
3低电压继电器的启动电压 返回电压，返回系数 1。
4在中性点非直接接地电网中，发生单相接地短路时， 处零序电压最高； 处零序电压为0；零序电流的分布主要取决于 。
5自耦变压器高、中压两侧的零序电流保护应分别接于 上。
6功率方向继电器的内角30α=︒，其动作范围 argJJU I ≤≤ 。
7单侧电源线路上发生短路故障时，过渡电阻的存在使方向阻抗继电器的测量阻抗 ，保护范围 。
8检查平行双回线路有电流的自动重合闸，当另一回线有电流时，表示 ，可以进行重合闸。
9变压器瓦斯保护反应油箱内部所产生的气体或油流而动作，其中 动作于信号， 动作于跳开变压器各电源侧的断路器。
10低电压起动过电流保护和复合电压起动过电流保护中，引入低电压起动和复合电压起动元件是为了提高过电流保护的 ，此时过电流保护的定值不需要考虑 。
11电流比相式母线保护的基本原理是根据母线在内部故障和外部故障时各连接元件 实现的。
12断路器失灵保护属于 后备保护。

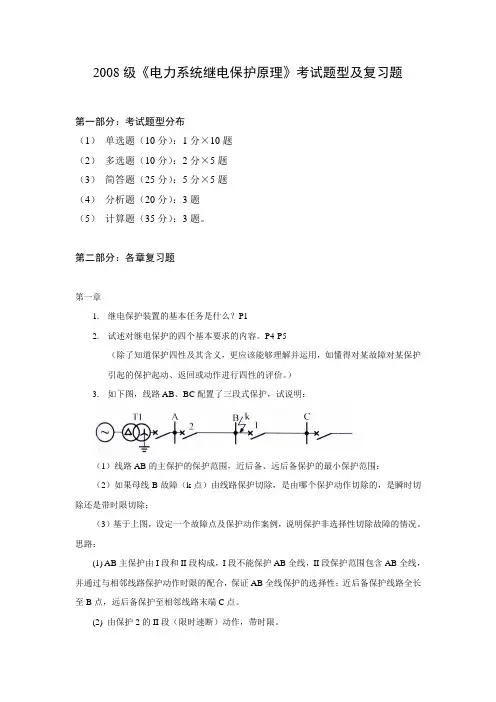

华工继电保护——2008级电力系统继电保护原理考试题型及复习题复习思路最终版
2008级《电力系统继电保护原理》考试题型及复习题第一部分：考试题型分布（1）单选题（10分）：1分×10题（2）多选题（10分）：2分×5题（3）简答题（25分）：5分×5题（4）分析题（20分）：3题（5）计算题（35分）：3题。
第二部分：各章复习题第一章1.继电保护装置的基本任务是什么？P12.试述对继电保护的四个基本要求的内容。
P4-P5（除了知道保护四性及其含义，更应该能够理解并运用，如懂得对某故障对某保护引起的保护起动、返回或动作进行四性的评价。
）3.如下图，线路AB、BC配置了三段式保护，试说明：（1）线路AB的主保护的保护范围，近后备、远后备保护的最小保护范围；（2）如果母线B故障（k点）由线路保护切除，是由哪个保护动作切除的，是瞬时切除还是带时限切除；（3）基于上图，设定一个故障点及保护动作案例，说明保护非选择性切除故障的情况。
思路：(1) AB主保护由I段和II段构成，I段不能保护AB全线，II段保护范围包含AB全线，并通过与相邻线路保护动作时限的配合，保证AB全线保护的选择性；近后备保护线路全长至B点，远后备保护至相邻线路末端C点。
(2) 由保护2的II段（限时速断）动作，带时限。
(3) 故障点k ’设在BC 线，当k ’故障，而保护1保护拒动或断路器失灵，则保护2的III 段经延时动作与断路器2。
第二章1. 什么是继电器的返回系数？返回系数都是小于1的吗？P12返回电流/动作电流；过电流继电器的返回系数恒小于1。
2. 举例说明哪些继电器是过量动作的，哪些继电器是欠量动作的？过电流继电器；低电压继电器；阻抗继电器3. 微机保护装置硬件系统由哪五部分组成？分别起什么作用？P164. 微机保护的软件一般由哪些功能模块构成？监视程序，运行程序（主程序，中断服务程序）5. 如何选择微机保护的采样率？说明低通滤波器设计与采样率选择之间的关系。
P18第三章1. 试对保护1进行电流Ⅰ、Ⅱ、Ⅲ段的整定计算（线路阻抗0.4Ω/km ，电流Ⅰ、Ⅱ、Ⅲ段的可靠系数分别是1.3、1.1、1.2，返回系数0.85，自起动系数1。
电力系统继电保护试题库 (全20套试卷答案)
试卷 2 答案
一、填空题（20 分） 1、相间短路 2、短路电流 3、选择性 4、方向阻抗电器 5、相位 6、匝间 7、最大 8、故障 9、气体（瓦斯） 10、故障点 11、母线 12、距离（阻抗） 13、坐标原点 14、25° 15、躲过最大负荷电流 16、不能 17、三角形，星形 18、最小负荷阻抗 19、专用的母线保护装置 二、选择题（20 分） 1、B 2、B 3、B 4、B 5、C 6、A 7、B 8、C 9、A 10、B 三、判断题 1、× 2、× 3、× 4、√ 5、× 四、名词解释与简答题（25 分） 1.纵差动保护 答：纵差动保护是用辅助导线将线路（或设备）的 二次电流引入差动继电器，比较两端电 流方向或大小来判断保护线路（设备）是否短路，并决定是否动作。
试卷 1 答案
一、填空题（每小题 1 分，共 20 分） 1、选择性 2、金属性 3、最大最小 4、0.9 5、使启动电流躲过最大不平衡电流 6、可靠地动作 7、震荡中心 8、高 9、纵联差动保护 10、零序阻抗 11、返回 12、电流 13、电流 14、线路 15、容性电流 16、80%~85% 17、最小负荷阻抗 18、间断的 19、不 20、幅值 二、选择题（每小题 2 分，共 20 分） 1、B 2、B 3、A 4、B 5、B 6、C 7、A 8、A 9、B 10、B 三、判断题（每小题 2 分，共 10 分） 1、√ 2、× 3、√ 4、√ 5、√ 四、名词解释与简答（每小题 5 分，共 20 分） 1.速动性：指尽可能快地切除故障，以减少设备及用户在大短路电流、电压下运行的时间， 降低设备的损坏程度，提高电力系统并列运行的稳定性。 2. 比率制动特性 答： 在继电保护的差动保护中， 简单说就是使差动电流定值随制动电流的增大而成某一比率 的提高。使制动电流在不平衡电流较大的外部故障时有制动作用。而在内部故障时，制动作 用最小 3.什么是重合闸前加速保护？ 答：所谓前加速就是当线路第一次故障时，靠近电源端保护无选择性动作，然后进行重 合。如果重合于永久性故障上，则在断路器合闸后，再有选择性的切除故障。 采用前加速的优点是：能够快速地切除瞬时性故障；可能使瞬时性故障来不及发展成 永久性故障，从而提高重合闸的成功率；能保证发电厂和重要变电所的母线电压在 0.6~0.7 倍额定电压以上，从而保证厂用电和重要用户的电能质量；使用设备少，只需装设一套重合 闸装置，简单、经济。 前加速度的缺点是:断路器工作条件恶劣，动作次数较多；重合于永久性故障上时，故 障切除的时间可能较长； 如果靠近电源侧的重合闸装置或断路器拒绝合闸， 则将扩大停电的 范围。甚至在最末一级线路上故障时，都会使连接在这条线路上的所有用户停电。 前加速保护主要用于 35kV 以下由发电厂或重要变电所引出的直配线路上， 以便快速切 除故障，保证母线电压。
「电力系统继电保护试题以及答案09887」
电力系统继电保护试题以及答案一、单项选择题（本大题共15小题，每小题1分,共1５分）在每小题列出的四个备选项中只有一个是符合题目要求的,请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.过电流继电器的返回系数( ）Ａ.等于0 B．小于1Ｃ．等于１ D．大于１2．限时电流速断保护的灵敏系数要求（)A．大于２Ｂ．大于１.3~1．5C.大于1.2D.大于0.８５３.在中性点非直接接地电网中,由同一变电所母线引出的并列运行的线路上发生两点异相接地短路，采用不完全星形接线保护的动作情况是( )A．有机会只切除一条线路Ｂ．有机会只切除一条线路C．100%切除两条故障线路 D.不动作即两条故障线路都不切除4．在双侧电源系统中,采用方向元件是为了提高保护的( )Ａ.方向性Ｂ．可靠性C．灵敏性Ｄ.选择性5．在中性点直接接地电网中,零序功率方向继电器采用的接线方式是（ )A．９０°接线Ｂ.3０、3C.-３、-3D．-30、30６．正方向出口相间短路,存在动作“死区”的阻抗继电器是( )A.全阻抗继电器B.方向阻抗继电器C．偏移特性阻抗继电器 D.上抛圆阻抗继电器7.在中性点直接接地系统中,反应接地短路的阻抗继电器接线方式是( ）A.０°接线 B．90°接线C．30、３０D.A、A+3零序补偿电流的接线方式8.由于过渡电阻的存在，一般情况下使阻抗继电器的（）A.测量阻抗增大,保护范围减小Ｂ.测量阻抗增大，保护范围增大C.测量阻抗减小，保护范围减小 D.测量阻抗减小，保护范围增大９.在距离保护的Ⅰ、Ⅱ段整定计算中乘以一个小于1的可靠系数，目的是为了保证保护动作的( )A.选择性 B．可靠性Ｃ．灵敏性 D.速动性1０.在校验距离Ⅲ段保护远后备灵敏系数时，分支系数取最大值是为了满足保护的（)A.选择性B.速动性C．灵敏性 D.可靠性11．距离Ⅲ段保护，采用方向阻抗继电器比采用全阻抗继电器( )Ａ．灵敏度高Ｂ.灵敏度低C.灵敏度一样D.保护范围小１2.高频阻波器的作用是( )A.限制短路电流B.防止工频电流窜越Ｃ．防止高频电流窜越 D.补偿接地电流13．对于Y，d１１接线变压器，为保证正常运行时差动回路两臂的电流相等，应使变压器Y侧电流互感器变比( )B.增大倍A.等于变压器变比nTC．减少倍Ｄ.增大3倍14.发电机横差保护的作用是（）A.保护定子绕组匝间短路B.保护定子绕组相间短路C．保护定子绕组接地短路Ｄ.保护转子绕组一点接地故障１5．对于大型发电机，反应转子表层过热的主保护是（)A．低电压起动的过电流保护Ｂ．复合电压起动的过电流保护Ｃ.负序电流保护Ｄ.阻抗保护二、填空题（本大题共２３小题，每小题1分,共２3分)请在每小题的空格中填上正确答案。

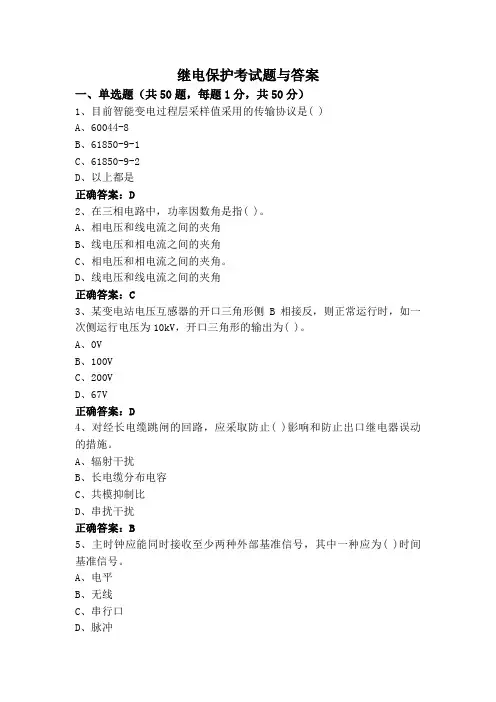

继电保护考试题与答案
继电保护考试题与答案一、单选题（共50题，每题1分，共50分）1、目前智能变电过程层采样值采用的传输协议是( )A、60044-8B、61850-9-1C、61850-9-2D、以上都是正确答案：D2、在三相电路中，功率因数角是指( )。
A、相电压和线电流之间的夹角B、线电压和相电流之间的夹角C、相电压和相电流之间的夹角。
D、线电压和线电流之间的夹角正确答案：C3、某变电站电压互感器的开口三角形侧B相接反，则正常运行时，如一次侧运行电压为10kV，开口三角形的输出为( )。
A、0VB、100VC、200VD、67V正确答案：D4、对经长电缆跳闸的回路，应采取防止( )影响和防止出口继电器误动的措施。
A、辐射干扰B、长电缆分布电容C、共模抑制比D、串扰干扰正确答案：B5、主时钟应能同时接收至少两种外部基准信号，其中一种应为( )时间基准信号。
A、电平B、无线C、串行口D、脉冲正确答案：B6、为相量分析简便，电流互感器一、二次电流相量的正向定义应取( )标注。
A、加极性B、减极性C、均可D、均不可正确答案：B7、按频率降低自动减负荷装置的具体整定时，各轮间的频率整定差一般为( )Hz。
A、0.5B、0.2C、0.6正确答案：B8、遵守保护装置( )开入电源不出保护室的原则，以免引进干扰。
A、12VB、24VC、5VD、48V正确答案：B9、在弱馈侧，最可靠的选相元件是( )A、相电流差突变量选相元件B、零序电流、负序电流选相元件C、低电压选相元件D、以上都不一定能正确选相正确答案：C10、想要从一个端口收到另外一个端口的输入输出的所有数据，可以使用什么技术？( )A、端口镜像B、链路汇聚C、RSTPD、端口锁定正确答案：A11、对于MN线路M侧的保护装置来说工频变化量方向元件的原理是( )。
A、正向故障时∆ U/∆ I=-Zsn，反向故障时∆ U/∆ I=ZL+ZsmB、正向故障时∆ U/∆ I=ZL+Zsn，反向故障时∆ U/∆ I=-ZsmC、正向故障时∆ U/∆ I=ZL+Zsm，反向故障时∆ U/∆ I=-ZsnD、正向故障时∆ U/∆ I=-Zsm，反向故障时∆ U/∆ I=ZL+Zsn正确答案：D12、对220~500kV3/2断路器接线，每组母线应装设( )母线保护。
电力系统继电保护试卷
《电力系统继电保护》考试题试卷4（答案）一、名词解释（1-2题每题1分，3-8题每题2分，共10分）1．变电站综合自动化：主要将变电站的二次设备（测量仪表、信号系统、继电保护、自动装置和远动装置等）经过功能的组合和优化设计，利用先进的计算机技术、通信技术、信号处理技术和网络技术联结起来，实现对全变电站的主要设备和输、配电线路的自动监视、测量、自动控制和继电保护，并与调度通信，实现电力系统统一调度、控制的计算机网络。
2．继电保护装置：就是指能反应电力系统中电气设备发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。
3．电流差动保护：是反应从被保护元件各对外端口流入该元件的电流之和的一种保护，是最理想的保护原理，称为有绝对选择性的快速保护原理。
4．距离保护的时限特性：距离保护的动作时间与保护安装地点至短路点之间距离的关系t=f(l)，称为距离保护的时限特性。
5．备用电源自动投入装置：它简称AAT，就是当工作电源因故障被断开以后,能自动、迅速地将备用电源或备用设备投入工作,使原来的工作电源、被断开的用户能迅速恢复供电的一种自动控制装置。
6．重合闸：在电力系统中，当断路器跳闸之后，能够自动地将断路器重新合闸的装置。
7．横差动保护：在正常运行的时候，各绕组中的电动势相等，流过相等的负荷电流。
而当任一绕组发生匝间短路时，绕组中的电动势就不再相等，因而会出现因电动势差而在各绕组间产生均衡电流。
利用这个环流，可以实现对发电机定子绕组匝间短路的保护，即横差动保护。
8．低频减载：又称自动按频率减负载，或称低周减载（简称为AFL），是保证电力系统安全稳定的重要措施之一。
当电力系统出现严重的有功功率缺额时，通过切除一定的非重要负载来减轻有功缺额的程度，使系统的频率保持在事故允许限额之内，保证重要负载的可靠供电。
二、简答（每题5分，共30分）1．在继电保护中为什么经常采用中间继电器？答：（1）电流继电器的触点容量比较小，不能直接接通跳闸线圈，所以先起动中间继电器（增加触点容量），然后再由中间继电器的触点(容量大)去跳闸；（2）当线路上装有管型避雷器时，利用中间继电器来增大保护装置的固有动作时间，以防止管型避雷器放电时引起速断保护的误动作。

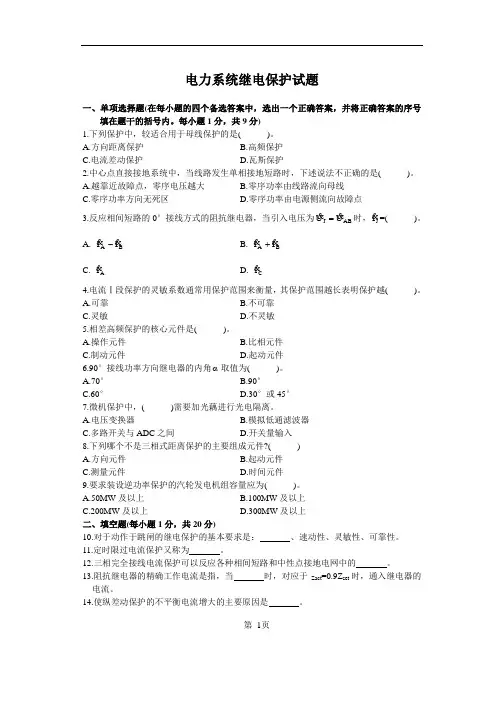

电力系统继电保护试题1
-第 1页电力系统继电保护试题一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。
每小题1分，共9分)1.下列保护中，较适合用于母线保护的是( )。
A.方向距离保护B.高频保护C.电流差动保护D.瓦斯保护2.中心点直接接地系统中，当线路发生单相接地短路时，下述说法不正确的是( )。
A.越靠近故障点，零序电压越大B.零序功率由线路流向母线C.零序功率方向无死区D.零序功率由电源侧流向故障点3.反应相间短路的0°接线方式的阻抗继电器，当引入电压为AB J U U =时，J I =( )。
A.B A I I - B. B A I I + C. A I D.C I4.电流Ⅰ段保护的灵敏系数通常用保护范围来衡量，其保护范围越长表明保护越( )。
A.可靠B.不可靠C.灵敏D.不灵敏5.相差高频保护的核心元件是( )。
A.操作元件B.比相元件C.制动元件D.起动元件6.90°接线功率方向继电器的内角α取值为( )。
A.70°B.90°C.60°D.30°或45°7.微机保护中，( )需要加光藕进行光电隔离。
A.电压变换器B.模拟低通滤波器C.多路开关与ADC 之间D.开关量输入8.下列哪个不是三相式距离保护的主要组成元件?( )A.方向元件B.起动元件C.测量元件D.时间元件9.要求装设逆功率保护的汽轮发电机组容量应为( )。
A.50MW 及以上B.100MW 及以上C.200MW 及以上D.300MW 及以上二、填空题(每小题1分，共20分)10.对于动作于跳闸的继电保护的基本要求是： 、速动性、灵敏性、可靠性。
11.定时限过电流保护又称为 。
12.三相完全接线电流保护可以反应各种相间短路和中性点接地电网中的 。
13.阻抗继电器的精确工作电流是指，当 时，对应于Zact =0.9Z set 时，通入继电器的电流。
电力系统继电保护试题以及答案(1)概要
电力系统继电保护试题以及答案(1)概要一、填空题1.对动作于跳闸的继电保护，在技术上一般应满足四个基本要求：准确性、可靠性、高速性和选择性。
2.过电流继电器的启动电流返回电流，其返回系数为1.3.后备保护包括过电流保护和跳闸保护。
4.运行中应特别注意电流互感器二次侧不能开路；电压互感器二次侧不能短路。
5.三段式电流保护中，第一段灵敏度最高，第三段灵敏度最低。
6.中性点可接地或不接地运行变压器的接地后备保护由零序电流保护和跳闸保护组成。
7.阻抗继电器的精确动作电流是指使动作阻抗降为零时对应的测量电流。
8.采用单相自动重合闸的线路上发生单相短路故障时，由继电保护动作跳开，经一定时间延时后重合，若不成功再跳开。
9.变压器纵差动保护需要进行接线校核和接地电阻测试，以使正常运行时流入到差动回路中的电流为零。
10.发电机单元件横差动保护能够反应故障、开关误操作和单侧接地故障。
11.按照母线差动保护装置差电流回路输入阻抗的大小，可将其分为高阻抗型、低阻抗型。
12.对于元件固定连接的双母线电流差动保护，当固定连接方式破坏时，任一母线上的故障将切除差动保护。
13.输入到微机保护装置中的电流互感器二次电流信号，可通过变比变换或电流互感器变比设置，将其转换为满足模数转换器输入范围要求的电压信号。
14.中性点直接接地系统发生短路故障后，相对于地的故障分量电压最大，正序故障分量为零。
15.设采样周期为Ts=5/3ms，则差分滤波器y(n)=x(n)-x(n-12)能够滤除6次谐波。
二、XXX答题1.反应输电线路一侧电气量变化的保护有过电流保护、零序保护、接地保护等；反应输电线路两侧电气量变化的保护有差动保护、方向元件保护等。
两者的区别在于保护范围不同，前者只保护一侧，后者保护两侧。
2.选相元件在距离保护中的作用有相位比较、距离计算等。
3.闭锁式方向纵联保护动作于跳闸的条件是在保护范围内检测到故障电流，并且故障电流方向与保护方向一致。
电力系统继电保护考核试卷
C.正确动作的稳定性
D.不正确动作的稳定性
10.电压互感器二次侧的额定电压为（）
A. 100V
B. 110V
C. 220V
D. 380V
11.电流互感器接线方式中，用于线路保护的接线方式是（）
A.星形接线
B.三角形接线
C.两相不完全星形接线
D.两相完全星形接线
12.下列哪种保护装置主要用于变压器保护？（）
18.以下哪些属于电力系统继电保护的基本要求（）
A.可靠性
B.灵敏性
C.选择性
D.经济性
19.以下哪些是电压互感器的主要作用（）
A.提供测量用的电压信号
B.降低一次侧高电压
C.隔离一次侧和二次侧
D.提供保护用的电压信号
20.以下哪些情况下，保护装置可能不会动作（）
A.系统发生轻微故障
B.保护装置故障
D.保护装置对故障距离的测量能力
17.电流互感器在运行过程中，其准确度级不会受到（）的影响。
A.环境温度
B.二次负荷
C.一次电流
D.二次回路接线方式
18.下列哪种保护装置主要用于母线保护？（）
A.差动保护
B.阶段式过电流保护
C.零序电流保护
D.电流速断保护
19.电压互感器的变比误差和角度误差与（）有关？
电力系统继电保护考核试卷
考生姓名：________________答题日期：________________得分：_________________判卷人：_________________
一、单项选择题（本题共20小题，每小题1分，共20分，在每小题给出的四个选项中，只有一项是符合题目要求的）
1.电力系统继电保护的主要作用是（）
电力系统继电保护试题及答案
电力系统继电保护试题及答案一、选择题（每题2分，共20分）1. 电力系统发生短路时，继电保护装置的主要任务是（）。
A. 测量短路电流B. 测量短路电压C. 切断故障部分D. 测量短路功率答案：C2. 电流速断保护是一种（）保护。
A. 过电流保护B. 电流差动保护C. 零序电流保护D. 距离保护答案：A3. 电力系统发生接地故障时，零序电流保护动作的依据是（）。
A. 零序电压B. 零序电流C. 零序功率D. 零序功率方向答案：B4. 差动保护是一种（）保护。
A. 电流保护B. 电压保护C. 距离保护D. 电流差动保护答案：D5. 距离保护的基本原理是（）。
A. 测量故障电流B. 测量故障电压C. 测量故障点距离D. 测量故障功率答案：C6. 电力系统发生短路时，电流保护动作的依据是（）。
A. 电流的大小B. 电流的方向C. 电流的频率D. 电流的相位答案：A7. 电力系统发生短路时，电压保护动作的依据是（）。
A. 电压的大小B. 电压的方向C. 电压的频率D. 电压的相位答案：A8. 电力系统发生短路时，功率方向保护动作的依据是（）。
A. 功率的大小B. 功率的方向C. 功率的频率D. 功率的相位答案：B9. 电力系统发生短路时，距离保护动作的依据是（）。
A. 距离的大小B. 距离的方向C. 距离的频率D. 距离的相位答案：A10. 电力系统发生短路时，零序电流保护动作的依据是（）。
A. 零序电压B. 零序电流C. 零序功率D. 零序功率方向答案：B二、填空题（每题2分，共20分）1. 电力系统发生短路时，继电保护装置的主要任务是__切断故障部分__。
2. 电流速断保护是一种__过电流保护__保护。
3. 电力系统发生接地故障时，零序电流保护动作的依据是__零序电流__。
4. 差动保护是一种__电流差动保护__保护。
5. 距离保护的基本原理是__测量故障点距离__。
6. 电力系统发生短路时，电流保护动作的依据是__电流的大小__。
电力系统继电保护试题以及答案
电力系统继电保护试题以及答案一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1．过电流继电器的返回系数（）A．等于0 B．小于1C．等于1 D．大于12．限时电流速断保护的灵敏系数要求（）A．大于2 B．大于1.3~1.5C．大于1.2 D．大于0.853．在中性点非直接接地电网中,由同一变电所母线引出的并列运行的线路上发生两点异相接地短路,采用不完全星形接线保护的动作情况是（）A．有机会只切除一条线路 B．有机会只切除一条线路C．100%切除两条故障线路 D．不动作即两条故障线路都不切除4．在双侧电源系统中,采用方向元件是为了提高保护的（）A．方向性 B．可靠性C．灵敏性 D．选择性5．在中性点直接接地电网中,零序功率方向继电器采用的接线方式是（）A．90°接线 B．30、30C.-3、-3D．-30、306．正方向出口相间短路,存在动作“死区”的阻抗继电器是（）A．全阻抗继电器 B．方向阻抗继电器C．偏移特性阻抗继电器 D．上抛圆阻抗继电器7．在中性点直接接地系统中，反应接地短路的阻抗继电器接线方式是（）A．0°接线 B．90°接线C．30、30 D．A、A+30零序补偿电流的接线方式8．由于过渡电阻的存在，一般情况下使阻抗继电器的（）A．测量阻抗增大，保护范围减小 B．测量阻抗增大，保护范围增大C．测量阻抗减小，保护范围减小 D．测量阻抗减小，保护范围增大9．在距离保护的Ⅰ、Ⅱ段整定计算中乘以一个小于1的可靠系数，目的是为了保证保护动作的（）A．选择性 B．可靠性C．灵敏性 D．速动性10．在校验距离Ⅲ段保护远后备灵敏系数时，分支系数取最大值是为了满足保护的（）A．选择性 B．速动性C．灵敏性 D．可靠性11．距离Ⅲ段保护，采用方向阻抗继电器比采用全阻抗继电器（）A．灵敏度高 B．灵敏度低C．灵敏度一样 D．保护范围小12．高频阻波器的作用是（）A．限制短路电流 B．防止工频电流窜越C．防止高频电流窜越 D．补偿接地电流13．对于Y，d11接线变压器，为保证正常运行时差动回路两臂的电流相等，应使变压器Y侧电流互感器变比（）A．等于变压器变比n T B．增大倍C．减少倍 D．增大3倍14．发电机横差保护的作用是（）A．保护定子绕组匝间短路 B．保护定子绕组相间短路C．保护定子绕组接地短路 D．保护转子绕组一点接地故障15．对于大型发电机，反应转子表层过热的主保护是（）A．低电压起动的过电流保护 B．复合电压起动的过电流保护C．负序电流保护 D．阻抗保护二、填空题（本大题共23小题，每小题1分，共23分）请在每小题的空格中填上正确答案。
