标题栏规定尺寸
标题栏规定尺寸(完整资料).doc
此文档下载后即可编辑标题栏规定尺寸必要时，可以按规定加长，加长幅面的尺寸由基本幅面的短边成整数倍增加后得出，如图1-1。
例如A3×4的幅面是1189×420，A3的幅面为420×297。
再如A1×3的幅面，A1幅面为841×594，A1的短边乘以3。
图1-1图纸幅面及加长幅面1.2 图框格式及方向符号图纸可以横放也可以竖放。
画图之前先用粗实线画出边框线，尺寸在表1.1中可以查到。
格式分为留有装订边和不留装订边两种。
分别见图。
(a)(b)不留有装订边图样的图框格式(c)(d)留有装订边图样的图框格式图1-2图框格式为了使图样复制与缩微摄影时定位方便，各号图纸均应在图纸各边长的中点处分别画出对中符号。
对中符号用粗实线绘制，长度从纸边界伸入图框内5mm。
同时为明确绘图与看图时图纸的方向，应在图纸的下边对中符号处画一个方向符号。
图1-3对中符号与看图方向符号1.3标题栏图纸上必须有标题栏。
一般情况下，标题栏画在图纸的右下角，紧贴下边框线和右边框线。
（如图）如需要也允许标题栏如下图所示，但此时必须加方向符号以表明绘图，看图方向。
标题栏主要内容如图1-4所示。
国家标准对标题栏内容并没有硬性规定，企业可以根据情况填加其它需要的内容图1-4标题栏及明细表的格式及尺寸2.比例（GB/T14690-93）比例是图中图形与其实物相应要素的线性尺寸之比。
作图时，应尽可能地按机件的实际大小画出以方便看图。
如果机件太大或太小，可采用缩小或放大的比例画图。
国家标准中推荐供优先选用的比例，如表1-2。
必要时也允许采用图1-3中的比例。
同一机件不同视图应采用相同的比例，比例应标准在标题栏中，个别视图采用与标题栏不同的比例，应在视图名称的下方或右侧标注比例。
例如：表1-2国家标准中推荐供优先选用的比例表1-3允许采用的比例种类比例原值比例1:1放大比5:12:15×10n:12×10n:11×10n:1种类比例原值比例1：1放大比5:12:15×10n:12×10n:11×10n:10号字：7号字：大写拉丁字母：小写拉丁字母：阿拉伯数字：罗马字母：4.图线（GB/T17450-1998）4.1图线形式常用的工程图线图线形式如下表1-4。
标题栏标准
标题栏：位于每张图纸右下角的图框，与看图方向一致；注意: 标题栏外框线一律用粗实线绘制，右边和底边与图框线重合，内部分格线用细实线绘制标题栏的字体、字高、线型及线宽规定如（标准来自《水利水电制工程图标准》（征求意见稿））（1）A0，A1号图纸标题栏：单位名称为二号加粗仿宋体，宽×高为7*5.6，其余为小三号仿宋体，宽×高为4*3.2。
（2）A2,A3号图纸标题栏：单位名称为三号加粗仿宋体，宽×高为4*3.2，其余为小四号仿宋体，宽×高为3*2.4。
（3）A4号图纸标题栏：单位名称为为五号加粗仿宋体，宽×高为3*2.4，其余为五号仿宋体，宽×高为3*2.4。
1.零件图中的标题栏2.国标GB10609.1－1989的规定明细栏示例，每张图纸上都必须画出标题栏，装配图有明细表。
明细表按下图所示绘制和填写15 15零 件 名 称 制图 审核 日期 日期 所 属 单 位 材料 数量 比例 15 25 20 140 8 35 图号装配图零部件序号及明细栏标准标准来自（/view/068eaff7ba0d4a7302763a67.html）一：装配图中的零（部）件序号和明细表为了便于看图和图纸的配套管理以及生产组织工作的需要，装配图中的零件和部件都必须编写序号，同时要编制相应的明细栏。
1、零、部件的序号（1）一般规定1）装配图中所有零、部件都必须编写序号。
2）装配图中，一个部件可只编写一个序号，同一装配图中，尺寸规格完全相同的零、部件，只编一个序号。
3）装配图中的零、部件的序号应与明细栏中的序号一致（2）序号的标注形式零、部件序号标注的基本形式如图标注一个完整的序号，一般应有三个部分：指引线、水平线（或圆圈）及序号数字。
1）指引线指引线用细实线绘制，应自所指部分的可见轮廓内引出，并在可见轮廓内的起始端画一圆点。
2）水平线或圆圈水平线或圆圈用细实线绘制，用以注写序号数字。
国标标题栏尺寸

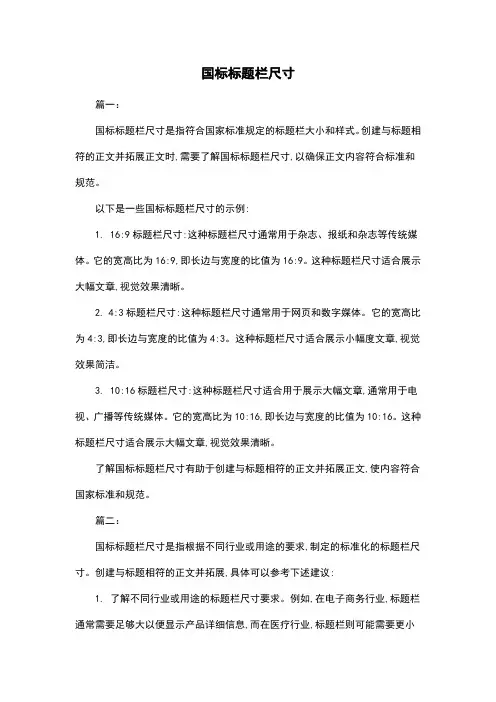

国标标题栏尺寸篇一：国标标题栏尺寸是指符合国家标准规定的标题栏大小和样式。
创建与标题相符的正文并拓展正文时,需要了解国标标题栏尺寸,以确保正文内容符合标准和规范。
以下是一些国标标题栏尺寸的示例:1. 16:9标题栏尺寸:这种标题栏尺寸通常用于杂志、报纸和杂志等传统媒体。
它的宽高比为16:9,即长边与宽度的比值为16:9。
这种标题栏尺寸适合展示大幅文章,视觉效果清晰。
2. 4:3标题栏尺寸:这种标题栏尺寸通常用于网页和数字媒体。
它的宽高比为4:3,即长边与宽度的比值为4:3。
这种标题栏尺寸适合展示小幅度文章,视觉效果简洁。
3. 10:16标题栏尺寸:这种标题栏尺寸适合用于展示大幅文章,通常用于电视、广播等传统媒体。
它的宽高比为10:16,即长边与宽度的比值为10:16。
这种标题栏尺寸适合展示大幅文章,视觉效果清晰。
了解国标标题栏尺寸有助于创建与标题相符的正文并拓展正文,使内容符合国家标准和规范。
篇二：国标标题栏尺寸是指根据不同行业或用途的要求,制定的标准化的标题栏尺寸。
创建与标题相符的正文并拓展,具体可以参考下述建议:1. 了解不同行业或用途的标题栏尺寸要求。
例如,在电子商务行业,标题栏通常需要足够大以便显示产品详细信息,而在医疗行业,标题栏则可能需要更小以易于阅读。
2. 遵循国标标题栏尺寸要求。
大多数行业或用途都遵循特定的国家标准或行业标准,因此确保标题栏符合这些标准非常重要。
3. 根据实际情况进行修改。
如果标题栏尺寸不符合要求,可以通过修改正文内容来适应标题栏的大小。
这样可以确保标题栏和正文内容能够完全显示,并且易于阅读。
4. 拓展正文内容。
除了标题栏大小外,正文的大小也非常重要。
确保正文足够大以便显示更多的详细信息,但不要超出标题栏的范围。
这样可以确保读者可以在标题栏和正文之间找到所需的信息。
5. 使用合适的字体和颜色。
根据标题栏和正文的大小和内容类型,选择合适的字体和颜色。
这样可以确保标题栏和正文清晰易读,并且能够更好地传达信息。
标题栏标准
标题栏：位于每张图纸右下角的图框，与看图方向一致；注意: 标题栏外框线一律用粗实线绘制，右边和底边与图框线重合，内部分格线用细实线绘制标题栏的字体、字高、线型及线宽规定如（标准来自《水利水电制工程图标准》（征求意见稿））（1）A0，A1号图纸标题栏：单位名称为二号加粗仿宋体，宽×高为7*5.6，其余为小三号仿宋体，宽×高为4*3.2。
（2）A2,A3号图纸标题栏：单位名称为三号加粗仿宋体，宽×高为4*3.2，其余为小四号仿宋体，宽×高为3*2.4。
（3）A4号图纸标题栏：单位名称为为五号加粗仿宋体，宽×高为3*2.4，其余为五号仿宋体，宽×高为3*2.4。
1.零件图中的标题栏2.国标GB10609.1－1989的规定15 15零 件 名 称 制图 审核 日期 日期 所 属 单 位 材料 数量 比例 15 25 20 140 8 35 图号明细栏示例，每张图纸上都必须画出标题栏，装配图有明细表。
明细表按下图所示绘制和填写装配图零部件序号及明细栏标准标准来自（/view/068eaff7ba0d4a7302763a67.html）一：装配图中的零（部）件序号和明细表为了便于看图和图纸的配套管理以及生产组织工作的需要，装配图中的零件和部件都必须编写序号，同时要编制相应的明细栏。
1、零、部件的序号（1）一般规定1）装配图中所有零、部件都必须编写序号。
2）装配图中，一个部件可只编写一个序号，同一装配图中，尺寸规格完全相同的零、部件，只编一个序号。
3）装配图中的零、部件的序号应与明细栏中的序号一致（2）序号的标注形式零、部件序号标注的基本形式如图标注一个完整的序号，一般应有三个部分：指引线、水平线（或圆圈）及序号数字。
1）指引线指引线用细实线绘制，应自所指部分的可见轮廓内引出，并在可见轮廓内的起始端画一圆点。
2）水平线或圆圈水平线或圆圈用细实线绘制，用以注写序号数字。
会议台牌标准
会议台牌标准会议台牌是会议室中必备的标识工具，其规范的设计与使用对于会议组织和参与者来说都至关重要。
本文将介绍会议台牌标准的相关要求和规定，以提供一个准确、整洁美观的会议环境。
一、会议台牌的尺寸要求会议台牌的尺寸应根据会议室的大小和布局来决定，一般情况下，会议台牌应具备以下尺寸要求：1. 主牌面尺寸：宽度不小于30厘米，高度不小于20厘米；2. 标题栏尺寸：宽度不小于20厘米，高度不小于10厘米；3. 底座尺寸：宽度不小于30厘米，高度不小于3厘米。
二、会议台牌的材质要求会议台牌的材质决定了其质感和耐用性，通常应该采用以下材质：1. 主牌面材质：优质的亚克力材料或者耐用不易变形的塑料材料；2. 标题栏材质：可以使用金属材质或优质塑料材料，以保证字体清晰可见；3. 底座材质：采用稳固的塑料或金属材质，保证会议台牌的平稳性和牢固性。
三、会议台牌的设计要求会议台牌的设计应简洁、清晰，以使参与者迅速识别所需信息。
以下是会议台牌设计的要求：1. 主牌面：应包括会议的名称、日期、时间和地点信息，字体应清晰可读，大小适中；2. 标题栏：位于主牌面顶部，以区分不同会议的信息，字体应明显不同于主牌面的字体；3. 底座：位于会议台牌的底部，用于支撑整个台牌，可以在底座上添加会议主办单位或会议logo等信息。
四、会议台牌的摆放位置为了使与会人员能够迅速找到自己的座位，会议台牌的摆放位置至关重要。
以下是一些常见的会议台牌摆放位置：1. 会议室入口处：摆放在会议室入口处，以便与会人员进入会场时迅速找到自己的座位；2. 会议桌前：如果会议使用长桌，可以将会议台牌放在每个座位前，方便与会人员辨认座位；3. 舞台正前方：若会议有演讲或重要演示环节，可以将会议台牌放在舞台正前方，以便参演人员和观众了解相关信息。
五、会议台牌的使用注意事项为了确保会议台牌的有效使用，参与者需要注意以下事项：1. 及时更新：当会议信息发生变化时，要及时更新会议台牌上的内容，以免引起混乱；2. 平稳放置：会议台牌要稳固地放置在桌面上，以免因不稳定导致的不便或其他问题；3. 可清晰可见：会议台牌上的信息要选用清晰、易读的字体，以方便与会人员查看；4. 离会议区域近：会议台牌应该放置在离会议区域较近的位置，方便与会人员查看信息。
cadA3标题栏尺寸标准
cadA3标题栏尺寸标准CAD A3标题栏尺寸标准。
在CAD设计中，A3纸张是常用的设计纸张尺寸之一，因此在设计A3纸张上的标题栏时，需要按照一定的尺寸标准来进行设计，以确保最终的效果符合要求。
本文将介绍CAD A3标题栏尺寸标准，希望能够对CAD设计人员有所帮助。
1. 标题栏尺寸标准概述。
在CAD设计中，标题栏是设计图纸的重要组成部分，它包含了设计图纸的基本信息，如图纸名称、图号、比例、日期、设计者等内容。
在A3纸张上设计标题栏时，需要考虑到纸张的尺寸，以及标题栏的内容，确保整体布局合理，信息清晰。
2. A3纸张尺寸。
A3纸张的尺寸为420mm×297mm，根据ISO 216标准规定，是A系列纸张中的一种标准尺寸。
在进行CAD设计时，需要将这一尺寸考虑在内，确保设计的标题栏不会超出纸张边界，也不会显得过于拥挤。
3. 标题栏内容设置。
在设计A3纸张的标题栏时，需要将标题栏内容合理设置，确保包含了必要的信息，同时又不会显得杂乱。
通常包括图纸名称、图号、比例、日期、设计者、审核者、单位等内容，这些信息需要根据实际情况进行设置，确保完整准确。
4. 标题栏尺寸标准。
根据A3纸张的尺寸和标题栏内容的设置，可以得出一些标题栏尺寸的标准。
例如，图纸名称通常设置为较大的字体，以突出显示；图号、比例、日期等内容可以设置为较小的字体，以节省空间。
设计者、审核者、单位等内容可以根据实际情况进行设置，确保信息清晰。
5. 布局设计。
在进行CAD A3标题栏的设计时，需要考虑到整体的布局设计。
标题栏通常位于图纸的上部，需要留出足够的空间来容纳标题栏内容，同时还需要考虑到图纸的其他内容，确保整体布局合理。
可以通过设置标题栏的边界线、背景色等方式来突出标题栏的位置，使其更加突出。
6. 字体选择。
在CAD A3标题栏的设计中，字体的选择也是非常重要的。
通常建议选择一种清晰易读的字体，确保标题栏内容清晰可见。
同时还需要考虑到字体的大小和粗细，以及与整体风格的搭配，使标题栏内容更加美观。
标题栏规定尺寸.
标题栏规定尺寸.标题栏规定尺寸必要时，可以按规定加长，加长幅面的尺寸由基本幅面的短边成整数倍增加后得出，如图1-1。
例如A3×4的幅面是1189×420，A3的幅面为420×297。
再如A1×3的幅面，A1幅面为841×594，A1的短边乘以3。
图1-1图纸幅面及加长幅面1.2 图框格式及方向符号图纸可以横放也可以竖放。
画图之前先用粗实线画出边框线，尺寸在表1.1中可以查到。
格式分为留有装订边和不留装订边两种。
分别见图。
(a)(b)不留有装订边图样的图框格式(c)(d)留有装订边图样的图框格式图1-2图框格式为了使图样复制与缩微摄影时定位方便，各号图纸均应在图纸各边长的中点处分别画出对中符号。
对中符号用粗实线绘制，长度从纸边界伸入图框内5mm。
同时为明确绘图与看图时图纸的方向，应在图纸的下边对中符号处画一个方向符号。
图1-3对中符号与看图方向符号1.3标题栏图纸上必须有标题栏。
一般情况下，标题栏画在图纸的右下角，紧贴下边框线和右边框线。
（如图）如需要也允许标题栏如下图所示，但此时必须加方向符号以表明绘图，看图方向。
标题栏主要内容如图1-4所示。
国家标准对标题栏内容并没有硬性规定，企业可以根据情况填加其它需要的内容图1-4标题栏及明细表的格式及尺寸2.比例（GB/T14690-93）比例是图中图形与其实物相应要素的线性尺寸之比。
作图时，应尽可能地按机件的实际大小画出以方便看图。
如果机件太大或太小，可采用缩小或放大的比例画图。
国家标准中推荐供优先选用的比例，如表1-2。
必要时也允许采用图1-3中的比例。
同一机件不同视图应采用相同的比例，比例应标准在标题栏中，个别视图采用与标题栏不同的比例，应在视图名称的下方或右侧标注比例。
例如：表1-2国家标准中推荐供表1-3允许采用的比例优先选用的比例种类比例原值比例1:1放大比例5:12:15×10n:12×10n:11×10n:1缩小比例1:21:51:2×10n1:5×10n1:1×10n 类比例值比例1：1大比例5:12:15×10n:12×10n:11×1 0n:小比例1:21:51:2×10n1:5×10n1:1×10n3.字体（GB/T14691-93）汉字：图样中的汉字应写成长仿宋体，采用国家正式公布执行的简化字。
cad竖向标题栏尺寸标准
cad竖向标题栏尺寸标准
在CAD制图中，标题栏通常位于图纸的顶部，用于填写图纸的相关信息，如图纸名称、比例尺、作者等。
竖向标题栏的尺寸标准一般如下：
1. 高度：通常为图纸高度的1/4或1/5，具体尺寸可以根据图纸的具体情况进行调整。
2. 宽度：一般为100到200个CAD单位，也可以根据图纸的具体情况进行调整。
3. 内容：标题栏中的内容应包括图纸名称、图纸编号、编制单位、编制人员、审核人员、日期等信息。
4. 字体：标题栏中的字体应清晰易读，一般采用Arial或Times New Roman等常用字体。
需要注意的是，以上尺寸标准为一般情况下的参考值，具体尺寸应根据图纸的具体情况进行调整。
同时，在实际应用中，还需要考虑图纸的打印尺寸和装订方式等因素，以保证标题栏的合理性和美观性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
标题栏规定尺寸必要时，可以按规定加长，加长幅面的尺寸由基本幅面的短边成整数倍增加后得出，如图1-1。
例如A3×4的幅面是1189×420，A3的幅面为420×297。
再如A1×3的幅面，A1幅面为841×594，A1的短边乘以3。
图1-1图纸幅面及加长幅面图框格式及方向符号图纸可以横放也可以竖放。
画图之前先用粗实线画出边框线，尺寸在表中可以查到。
格式分为留有装订边和不留装订边两种。
分别见图。
(a)(b)不留有装订边图样的图框格式(c)(d)留有装订边图样的图框格式图1-2图框格式为了使图样复制与缩微摄影时定位方便，各号图纸均应在图纸各边长的中点处分别画出对中符号。
对中符号用粗实线绘制，长度从纸边界伸入图框内5mm。
同时为明确绘图与看图时图纸的方向，应在图纸的下边对中符号处画一个方向符号。
图1-3对中符号与看图方向符号标题栏图纸上必须有标题栏。
一般情况下，标题栏画在图纸的右下角，紧贴下边框线和右边框线。
（如图）如需要也允许标题栏如下图所示，但此时必须加方向符号以表明绘图，看图方向。
标题栏主要内容如图1-4所示。
国家标准对标题栏内容并没有硬性规定，企业可以根据情况填加其它需要的内容图1-4标题栏及明细表的格式及尺寸2.比例（GB/T14690-93）比例是图中图形与其实物相应要素的线性尺寸之比。
作图时，应尽可能地按机件的实际大小画出以方便看图。
如果机件太大或太小，可采用缩小或放大的比例画图。
国家标准中推荐供优先选用的比例，如表1-2。
必要时也允许采用图1-3中的比例。
同一机件不同视图应采用相同的比例，比例应标准在标题栏中，个别视图采用与标题栏不同的比例，应在视图名称的下方或右侧标注比例。
例如：表1-2国家标准中推荐供表1-3允许采用的比例优先选用的比例种类比例原值比例1:1放大比例5:12:15×10n:12×10n:11×1 0n:1缩小比例1:21:51:2×10n1:5×10n1:1×10n种类比例原值比例1：1放大比例5:12:15×10n:12×10n:11×10n:缩小比例1:21:51:2×10n1:5×10n1:1×10n3.字体（GB/T14691-93）汉字：图样中的汉字应写成长仿宋体，采用国家正式公布执行的简化字。
汉字字宽为其字高的1/√2倍。
汉字的高度不应小于，字母和数字：分为A形（斜体）和B型（直体）两种。
A型字体的笔画宽度为字高的1/14；B型字体的笔划宽度为字高的1/10。
斜体字字头向右倾斜，与水平线约成75度，在同一张图纸上只允许用一种号数的字体。
字体有八种号数，其公称尺寸系列为、、、5、7、10、12、14 例如号字，其高度为字体示例10号字：7号字：4.图线（GB/T17450-1998）图线形式常用的工程图线图线形式如下表1-4。
绘图图样时不同的线形起不同的作用，表达不同的内容。
表中给出了机械制图中常用的几种线型示例及其一般应用。
表1-4常用的工程图线名称及主要用途图线名称序号名称图线型式及代号图线宽一般应用大写拉丁字母：小写拉丁字母：阿拉伯数字：罗马字母：度1粗实线d可见轮廓线，可见过渡线2细实线约d/2尺寸线、尺寸界线、剖面线、辅助线重合断面的轮廓线、引出线螺纹的牙底线及齿轮的齿根线3波浪线约d/2断裂处的边界线、视图和剖视的分界线4双折线约d/2断裂处的边界线5虚线约d/2不可见的轮廓线、不可见的过渡线6细点画线约d/2轴线、对称中心线、轨迹线齿轮的分度圆及分度线7粗点画线d有特殊要求的线或表面的表示线8双点画线约d/2相邻辅助零件的轮廓线、中断线极限位置的轮廓线、假想投影轮廓线图线宽度d国家标准规定了九种图线的宽度。
绘制工程图样时所有线型宽度d 应在下面系列中选择，，，，，，1，，2，单位为mm。
图线的画法图线的画法和注意事项：（1）同一张图样中，同类图线的宽度应基本一致。
虚线、点画线和双点画线的线段长短和间隔应各自大致相等。
（2）各类图线相交时，必须是线段相交。
（3）绘制圆的对称中心线时，圆心应为线段的交点，首尾两端应是线段而不是短画或点，且应超出图形轮廓线约2～5mm。
（4）在较小图形上绘制点画线或双点画线有困难时，可用细实线画出。
（5）当虚线、点画线或双点画线是粗实线的延长线时，连接处应空开。
（6）当各种线条重合时，应按粗实线、虚线、点画线的优先顺序画出国家标准规定图线宽度的比率粗线：中粗线：细线=4：2：1。
机械制图中通常采用两种线宽，其比例为2：1，粗线宽度优先选用，。
图线的画法举例如图1-4。
图1-4 图线的画法举例5.剖面符号（GB/T4457,5-1984,GB/T17453-1998）在剖视图和剖面图上不同材料的物体应采用不同的剖面符号。
工程中几种常用材料的剖面符号见表1-5。
注意：剖面符号仅表示材料的类别，材料的名称和代号必须另行注名。
表1-5工程中几种常用材料的剖面符号金属材料玻璃及供观察用的透明用材料型沙、填砂、粉末冶金、砂轮等非金属材料液体混凝土线圈绕组元件木材纵剖面钢筋混凝土转子、电枢、变压器等的叠钢片横剖面砖格网（筛网、过滤网等）胶合板基础周围的泥土6.尺寸注法（GB/T4458，4-1984）图纸上的图样除表达物体形状外还应说明物体的大小，物体的大小应通过尺寸来确定。
无论图样的比例如何，尺寸应标注物体的实际尺寸，机械图纸中的尺寸单位的国家标准是毫米，以毫米为单位时，不需要标明单位的符号。
尺寸的组成（GB/T4458，4-1984）尺寸要素：尺寸界线，尺寸线，尺寸终端，数字，见图1-5。
图1-5尺寸的组成（1）尺寸界线表示所注尺寸的起止范围，用细实线绘制应由图形的轮廓线，轴线或对称中心线引出。
也可以之间利用轮廓线，轴线或对称中心线作尺寸界线。
尺寸界线应超出尺寸线2-5mm。
一般情况下尺寸界线与尺寸线垂直。
（2）尺寸线用细实线绘制，相同方向的各尺寸线之间的距离要均匀，间隔应大于5mm。
尺寸线不能由图上的其它图线代替，也不能与其它图线重合而且应避免尺寸线之间交叉，尺寸线与其他尺寸界线交叉。
（3）尺寸终端可以有两种形式箭头：形式如图，d为粗实线宽度，箭头尖端与尺寸界线接触不得超出或离开。
机械样中常采用箭头的形式。
斜线：当尺寸线与尺寸界线垂直时终端可用斜线。
斜线用45度细实线绘制，建筑图纸中常采用斜线作为尺寸终端。
同一张图样中只能采用一种终端形式。
（4）尺寸数字图纸上水平方向尺寸其数字写在尺寸线的上方，图纸上竖直方向尺寸，其数字写在尺寸线的左方，字头朝左。
其它方向的线形尺寸数字注写如图所示，并尽可能避免在图示30度范围内注写尺寸，无法避免时，可以用引出注法。
在尺寸数字前有如下符号，表示不同类型的尺寸：Φ表示直径；R表示半径；S表示球面；T表示板状零件厚度；C表示45度倒角；EQS 表示均布。
尺寸的标注示例表1-6是各种尺寸标注示例，学习过程中遇到各种类型的尺寸可以通过列出示例，了解各种尺寸的规定注法。
表1-6各种尺寸标注示例分类图例说明基本规则1.机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
2.图样中的尺寸以毫米为单位时，不需注明计量单位的代号或名称，如采用其他单位，则必须注明相应的单位代号或名称。
3.机件的每一尺寸，在图样中一般只标注一次，并应标注在反映该结构最清晰的图形上。
4.图样中所注尺寸是该机件最后完工时的尺寸，否则应另加说明。
尺寸数字1.线性尺寸数字水平标注时应标注在尺寸线的上方，垂直标注时应标注在尺寸线的左方。
特殊情况时也允许标注在尺寸线的中断处。
2.线性尺寸数字的方向一般应采用以下所述的第1种方法标注。
在不致引起误解时，也允许采用第2种方法。
在一张图样中，应尽可能采用同一种方法方法1：数字应按图a 所示的方向标注，并尽可能避免在图示30°范围内标注，若无法避免时，可按图b的形式标注方法2：非水平方向上的尺寸，其数字可水平标注在尺寸线的中断处3.尺寸数字不可被任何图线所通过，否则必须将该图线断开尺寸线1.尺寸线用细实线单独画出，不能用其他图线代替，也不得与其他图线重合或画在其他线的延长线上2.尺寸线与所标注的线段平行。
尺寸线与轮廓线的间距、相同方向上尺寸线之间的间距应大于5mm尺寸界线1.尺寸界线用细实线绘制，由图形的轮廓线、轴线或对称中心线处引出。
也可直接利用它们做尺寸界线2.尺寸界线一般应与尺寸线垂直。
当尺寸界线贴近轮廓线时，允许与尺寸线倾斜3.在光滑过渡处标注尺寸时，必须用细实线将轮廓线延长，从它们的交点处引出尺寸界线尺寸线终端1.机械图尺寸线终端画箭头，土建图尺寸线终端画斜线2.箭头尖端与尺寸界线接触，不得超出也不得分开。
尺寸线终端采用斜线形式时，尺寸线与尺寸界线必须垂直直径与半径1.标注直径时，应在尺寸数字前加注符号“Ф”；标注半径时，应在尺寸数字前加注符号“R”2.当圆弧的半径过大或在图纸范围内无法注出其圆心位置时，可按图a的形式标注；若不需要标出其圆心位置时，可按图b形式标注，但尺寸线应指向圆心球面直径与半径标注球面直径或半径时，应在符号Ф或R前加注符号“S”，如图a 所示。
对于螺钉、铆钉的头部、轴和手柄的端部等，在不致引起误会的情况下，可省略符号S，如图b角度尺寸界线应沿径向引出，尺寸线画成圆弧，圆心是角的顶点，尺寸数字应一律水平书写（图a)，一般注在尺寸线的中断处，必要时也可按图b的形式标注弦长与弧长标注弦长和弧长时，尺寸界线应平行于弦的垂直平分线；标注弧长尺寸时，尺寸线用圆弧，并应在尺寸数字上方加注符号“⌒”狭小部位1.在没有足够的位置画箭头或标注数字时，可将箭头或数字布置在外面，也可将箭头和数字都布置在外面2.几个小尺寸连续标注时，中间的箭头可用斜线或圆点代替对称机件当对称机件的图形只画出一半或略大于一半时，尺寸线应略超过对称中心线或v1.0 可编辑可修改断裂处的边界线，并在尺寸线一端画出箭头方头结构表示剖面为正方形结构的尺寸时，可在正方形边长尺寸数字前加注符号“□”，如□14，或用14×14代替□14ISO216定义了A、B、C三组纸张尺寸。
C组纸张尺寸主要使用于信封。
A组纸张尺寸的长宽比都是1:√2，然后舍去到最接近的毫米值。
A0定义成面积为一平方米，长宽比为1:√2的纸张。
接下来的A1、A2、A3……等纸张尺寸，都是定义成将编号少一号的纸张沿著长边对折，然后舍去到最接近的毫米值。
最常用到的纸张尺寸是A4，它的大小是210乘以297毫米。
B组纸张尺寸是编号相同与编号少一号的A组纸张的几何平均。
举例来说，B1是A1和A0的几何平均。
