智能数字显示报警调节仪说明书
XGZU-500系列智能光柱指示数字显示调节报警仪使用说明书
液位计配套远传仪表XGZU—500型智能光柱指示数字显示调节报警仪使用说明书上海风雷自动化仪表有限公司前言XGZU—500系列光柱指示数字显示液位调节报警仪是我公司研制开发的新一代智能化数字显示兼光柱指示通用化极强的显示调节仪。
由于仪表以微处理器为核心，软件进行信号处理，能灵活方便地设定个参数，故具有高精度、高可靠、通用性极强的特点。
为用户选型，备品管理带来了方便。
该系列仪表还可配接各类变送器，可广泛适用于化工、石化、电力、冶金、轻纺、环保、城建等行业。
实现对被测对象的自动测量和显示及控制。
● 量程范围可自行任意方便设定（包括小数点位置）。
● 自动稳零系统，保证仪表长期稳定性。
● 软件进行调零和调满度，调校便捷。
● 无电位器等调整器件，使仪表稳定性、抗震动等性能都得到极大的改善。
● 仪表配置2个报警点，报警方式分为上限或下限可供选择，有越限声光报警和继电器接点输出。
一、主要技术性能● 输入信号：501（电阻型）0~5000Ω（根据配套液位计量程阻值设定约500Ω/m）503（电流型）4~20mA（可编量程），输入阻抗50Ω● 测量范围：四位LED数显：可编量程-1999~999951线光柱指示：0~100%指示● 供变送器电源：24VDC 40mA（限电流型）● 变送器输出电流：4~20mA（RL≤500Ω）（0~10mA RL≤1kΩ，限电阻型，订货时提出）● 基本误差：数字显示±0.5%FS +1个字光柱指示±1根线±4%设定误差±0.5%FS +1个字切换差±1%FS变送输出±0.5%FS● 显示分辨率0.01、0.1、1● 报警控制：面板有上限（H）、上上限（HH）、下限（L）、下下限（LL）报警灯及对应的输出继电器。
当显示值高于或低于用户设定的上、下限值时，对应的报警灯闪烁显示，且对应的继电器接点状态改变，同时伴有声响。
● 声响消除：当用户确认越限后，按任意键可消除声响。
XTG-系列智能数字显示报警控制仪使用说明
智能数字显示报警/控制仪操作手册上海响泰自动化设备有限公司 Shanghai XiangTai Automation Equipment CO.,LTD目 录一、产品概述 (1)二、主要技术性能 (1)三、仪表使用 (1)四、仪表接线示意图 (5)五、选型表 (7)六、输入校准 (10)七、输出校准 (10)八、电阻远传式压力表现场校准方法 (11)九、仪表的安装 (11)十、使用、保管及售后服务 (12)一、产品概述XTG-系列智能数字显示报警/控制仪具有数字显示、变送、报警、控制功能，本仪表输入信号有热电偶K、E、B、J、T、R、N及电阻Pt100、Cu50、BA2、BA1、G、Pt100X和各种标准信号输入可选，通过软件设置，使用户实际使用的参数最简单。
可实现对温度、压力、湿度、液位、流量等参数的显示、变送、报警和控制功能。
XTG-系列智能数字显示报警/控制仪可广泛应用于轻工、纺织、石油、化工、机械、电力、冶金、陶瓷、热处理等行业的温度、压力、流量、液位等系统的监测控制，仪表通信设计有总线型RS-485接口（需要通信时应在订货时说明），可与计算机组成DCS系统。
二、主要技术性能1. 输入信号热电偶各种分度号、热电阻各种分度号、压力传感器、电阻远传压力表、各种标准模拟信号可任选。
2. 输入电阻热电阻：等长三线制，三根导线电阻相等，≤5Ω不影响测试精度。
3. 显示量程范围双4位LED数码管显示—1999——+9999，小数点可由键盘按需设置。
4. 仪表基本误差±0.5%FS、±0.2%FS、±0.1%FS5. 上下限切换基本误差限继电器的控制方式和回差（死区）可由键盘按需设置，切换误差≤0.5%FS。
6. 继电器触点容量～220V3A无感负载7. 电流输出0—10mA（RL≤1.5KΩ）,4—20mA（RL＜750Ω）8. 失电数据保护时间：长期9. 供电为90～265VAC，功耗小于4W环境温度0—50℃范围内正常工作相对湿度5—80%RH大气压力86—106KPa无腐蚀性气体，无震动。
XMTG说明书
XMTG系列智能显示调节仪使用说明书大连仪表集团工业仪表有限公司一概述仪表采用了当今先进的微处理器，机芯结构简单、合理，没有可调整元件，所有参数设置、功能方式选择、模拟量输入输出的准确度标定均通过面板上的按键实现。
具有热电阻、热电偶、电流、电压、频率等多种信号输入功能，有两路隔离的模拟输出。
可单排数字显示或双排数字显示。
有三个可编程继电器，选用于输入断线报警或上下限报警。
根据用户要求，可以增加对输入信号进行开方运算、断续或连续PID调节等。
有24V配电输出。
具有多重抗干扰功能设计，能在各种复杂环境下稳定工作，可靠性能高，抗干扰能力强。
采用开关电源，体积小，重量轻。
二主要技术指标1 显示方式：-1999～9999单数显或双数显2 测量精度：0.5级3 输入信号热电阻：Pt100、Cu100、Cu50、BA2、BA1热电偶：K、E、S、B、J、T、R、N线性电阻：0～400Ω线性电压：0～20mV、0～75mV、0～200mV、0～5V、1～5V线性电流：0～10mA、4～20mA频率：0～10000Hz4 输入电阻热电偶输入：≥500KΩ电压输入：≥500KΩ电流输入：≤100Ω频率输入：≥10KΩ5 输出负载能力输出0～10mA：≥1.5KΩ输出4～20mA：≥750Ω6 继电器触点容量：交流220V，3A（阻性负载）7 断电保持设置参数时间：≥20年8 调节方式：普通位式控制、时间比例PI调节、断续PID调节、连续PID调节9 绝缘电阻：≥500MΩ10 绝缘强度：≥1500V11 环境温度：0～50℃12 相对湿度：≤85％13 电源：220V、50Hz14 消耗功率：≤6W15 外形尺寸（mm）：160×80、80×160、96×96、72×72、96×48、48×9616 开口尺寸（mm）：152×76、76×152、92×92、68×68、92×44、44×9217 仪表重量：0.5Kg三仪表面板及使用说明仪表有48×96、96×48、72×72、96×96、80×160、160×80等多种外形尺寸，每种仪表均有上、下两个显示屏，上面显示屏用来显示测量值，下面显示屏用来显示给定值、输出值或报警值。

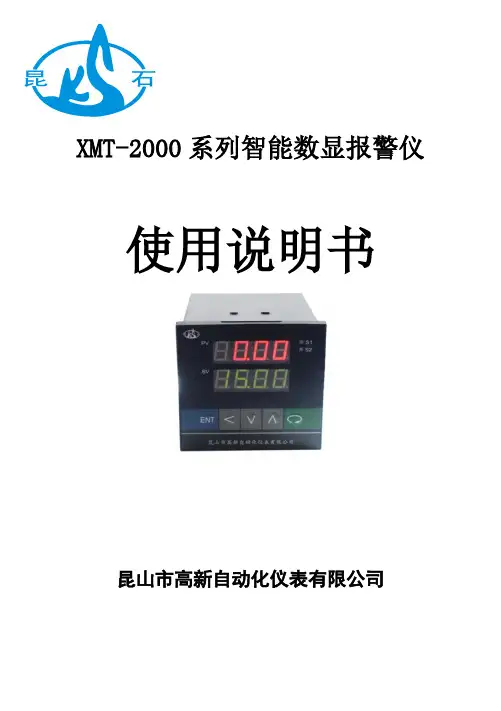

XMT-2000数显控制仪使用说明书
XMT-2000系列智能数显报警仪使用说明书昆山市高新自动化仪表有限公司一、概述●该系列数字显示控制仪主要用于温度压力、流量、转速、频率等过程量的参数显示及控制。
●该系列仪表采用数字校正系统，测量精确稳定，可扩展使用各种非线性传感器。
●丰富的功能，任意输入信号规格，多种输出规格及多种报警设置方式，能广泛满足各种用户需要。
●采用不挥发性存储器进行掉电保护，参数可长期可靠地保存。
●仪表采用全开放式用户自设定界面。
●标准信号输入时，显示量程可编程，变送输出时，输出状态刻度可根据用户需要自行设定。
●仪表因断阻、断偶及其它断信号，仪表屏面会不停闪烁。
二、主要技术指标●输入信号：电阻信号：各种规格的热电阻如：Pt100, Cu50, Cu100, BA1,BA2,G或远传压力电阻电偶信号：各种规格的热电偶如：K,E,S,B,J,T,EA2,N等电压信号：0-5V、1-5V、0-20mV-200mV等电流信号：0-10mA、4-20mA等●测量范围：-1999-9999字●测量精度：0.2%FS±1字或0.5%FS±1字，分辨率：末位±1字●显示方式：-1999-9999设定值显示，-1999-9999测量值显示，发光二极管工作状态显示●输出信号：模拟量输出：0-10mA负载≤1KΩ，4-20mA负载≤500Ω0-5V负载≤750Ω，1-5V负载≤500Ω开关量输出：继电器控制输出（AC220V/3A无感负载）●报警方式：可选择继电器报警方式包括：上下限报警方式上限上上限报警方式下限下下限报警方式上上限上限下限下下限报警方式●恒压电源输出：DC24V电源供二线制变送器使用●使用环境：环境温度：0-50℃，相对湿度：85%RH以下，避免强腐蚀性气体电源电压：AC220V±10% 50HZ±2HZAC90V-260------开关电源DC24V±2V------开关电源●功耗：约5W●重量：约0.5kg●仪表结构：外形：160×80×120mm 80×160×120mm 96×96×120mm 72×72×120mm 96×48×120mm 48×48×120mm 开孔：152×76mm 76×152mm 92×92mm 68×68mm92×44mm 44×44mm三、操作指南1、仪表面板量程单位测量值显示器设定值显示器键盘2、名称及功能内容3、操作方式●正确接线：请参照仪表随机接线图接妥输入、输出及电源线，● 仪表上电：此仪表无电源开关，接入电源即可进入工作状态 ● 一级参数的设定（单显示无）仪表在过程量测量显示状态下，按参数设定状态及各参数列示如表 注：参数设定时，PV 显示器作为参数符号显示器，SV 显示器将作为设定参数值显示器注:用以上操作方法可继续分别设定其它各项参数 二级参数的设定：仪表在正常运行状态下，先按出现：“SEL 、555”字样，将默认数“555三键改为“587”字样，再按键即可进入二级参数的菜单形式，参数设定状态和各参数列示如表☆输入类型☆抗干扰模式☆报警方式☆模拟输出仪表各项基准点的校验菜单的操作此菜单操作主要是仪表长期使用，出现测量值跟实际值偏差较大，可用此菜单操作修正。
tm-100使用说明书
XTMA/C/D/F－100智能数字显示调节仪使用说明书上海自动化仪表股份有限公司温度数显仪表总厂（自动化仪表三厂，自动化仪表六厂）前言感谢您购买本厂的XTMA/C/D/F-100系列产品，为使您从速掌握仪表的正确操作方法，敬请阅读本说明书，如有任何疑问，欢迎来函来电联系。
目录一.概述----------------------------------------------------------------------------3二.工作原理----------------------------------------------------------------------3三.主要技术指标---------------------------------------------------------------- 4四.面板表示----------------------------------------------------------------------51.面板图----------------------------------------------------------------------- 52.面板说明-------------------------------------------------------------------- 6⑴．显示器--------------------------------------------------------------6⑵．L E D指示灯------------------------------------------------------- 6⑶．按键操作----------------------------------------------------------- 6五.安装使用-----------------------------------------------------------------------7 1．外形安装尺寸------------------------------------------------------------7 2．接线端子图---------------------------------------------------------------8 3．接线端子说明------------------------------------------------------------8六.操作使用步骤-----------------------------------------------------------------------9 1．使用准备------------------------------------------------------------------9 2．操作流程------------------------------------------------------------------10⑴．上电操作流程---------------------------------------------------- 10⑵．正常操作流程---------------------------------------------------- 10⑶．参数显示流程--------------------------------------------------- 12 3．应用指导----------------------------------------------------------------- 13七．仪表保管与维修------------------------------------------------------------ 14八．订货说明--------------------------------------------------------------------- 14一．概述XTMA/C/D/F-100系列智能数字显示调节仪是采用新一代专用电路组成的多功能智能化仪表。

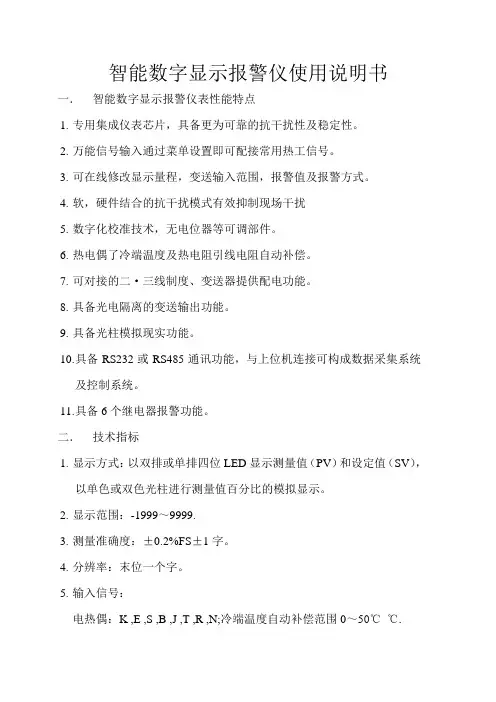

智能数字报警仪使用说明书
智能数字显示报警仪使用说明书一．智能数字显示报警仪表性能特点1.专用集成仪表芯片，具备更为可靠的抗干扰性及稳定性。
2.万能信号输入通过菜单设置即可配接常用热工信号。
3.可在线修改显示量程，变送输入范围，报警值及报警方式。
4.软，硬件结合的抗干扰模式有效抑制现场干扰5.数字化校准技术，无电位器等可调部件。
6.热电偶了冷端温度及热电阻引线电阻自动补偿。
7.可对接的二·三线制度、变送器提供配电功能。
8.具备光电隔离的变送输出功能。
9.具备光柱模拟现实功能。
10.具备RS232或RS485通讯功能，与上位机连接可构成数据采集系统及控制系统。
11.具备6个继电器报警功能。
二．技术指标1.显示方式：以双排或单排四位LED显示测量值（PV）和设定值（SV），以单色或双色光柱进行测量值百分比的模拟显示。
2.显示范围：-1999～9999.3.测量准确度：±0.2%FS±1字。
4.分辨率：末位一个字。
5.输入信号：电热偶：K ,E ,S ,B ,J ,T ,R ,N;冷端温度自动补偿范围0～50℃℃.热电阻：Pt100·Cu100·Cu50·BA2·BA1;引线电阻补偿范围≤15Ω.。
直流电压：0～20mV,0～75mV,0~100mV,0～5V，1～5V，0～10V.(订货时需指定，与其他信号不兼容)。
直流电流：0～10mA,0~20mA,4~20mA,线性电阻：0～400Ω.（远传压力表）频率：0.1HZ—10KHZ。
（该功能须单独指定，与其他信号不兼容输入）6. 变送输出准确度：同测量准确度。
7. 模拟输入阻抗：电信号Ri=100Ω.；电压信号Ri=500KΩ。
8. 模拟输出负载功能：电流信号：4～20mA输出时R。
≤550Ω；0～10mA输出时R。
≤1.1KΩ.。
电压信号：要求外接仪表的输入阻抗R i≥250 KΩ,否则不保证连接外部仪表后的输出准确度。
智能数字显示报警仪使用说明书(1)
智能数字显示报警仪使用说明书Ver.2007.1.智能数字(光柱)显示报警仪通过ISO9001:2000国际质量体系认证中华人民共和国计量器具生产制造许可证通过国际电工委员会IEC61000-4-0:1995标准的电磁兼容试验目 录一、概述 (1)二、智能数字显示报警仪表性能特点 (2)三、技术指标 (2)四、仪表参数设置 (5)五、仪表接线方法 (17)六、仪表选型方法 (26)七、仪表的校准 (27)八、仪表报警的设置 (31)九、仪表的故障处理 (34)十、仪表的安装 (37)十一、仪表的定货与随机附件 (44)概 述本系列智能数字显示仪表采用专用的集成仪表芯片，测量输入及变送输出采用数字校正及自校准技术，测量精确稳定，消除了温漂和时漂引起的测量误差。
本系列仪表采用了表面贴装工艺，并设计了多重保护和隔离设计，并通过EMC电磁兼容性测试，抗干扰能力强、可靠性高，具有很高的性价比。
本系列智能数字显示仪表具有多类型输入可编程功能，一台仪表可以配接不同的输入信号（热电偶/热电阻/线性电压/线性电流/线性电阻/频率等）, 同时显示量程、报警控制等可由用户现场设置，可与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、力等物理量的测量显示、调节、报警控制、数据采集和记录，其适用范围非常广泛。
智能数字显示仪表以双排或单排四位LED显示测量值（PV）和设定值（SV），以单色或双色光柱进行测量值百分比的模拟显示，还具有零点和满度修正、冷端补偿、数字滤波、通讯接口、4种报警方式，可选配1～4个继电器报警输出，还可选配变送输出，或标准通讯接口（RS485或RS232C）输出等。
1一、智能数字显示报警仪表性能特点1、专用的集成仪表芯片，具备更为可靠的抗干扰性及稳定性。
2、万能信号输入，通过菜单设置即可配接常用热工信号。
3、可在线修改显示量程、变送输出范围、报警值及报警方式。
4、软、硬件结合的抗干扰模式，有效抑制现场干扰信号。
数字显示仪说明书
智能数字显示报警仪使用说明书智能数字(光柱)显示报警仪?通过ISO9001:2000国际质量体系认证?中华人民共和国计量器具生产制造许可证?通过国际电工委员会IEC61000-4-0:1995标准的电磁兼容试验目录一、概述 (1)二、智能数字显示报警仪表性能特点 (2)三、技术指标 (2)四、仪表参数设置 (5)五、仪表接线方法 (17)六、仪表选型方法 (26)七、仪表的校准 (27)八、仪表报警的设置 (31)九、仪表的故障处理 (34)十、仪表的安装 (37)十一、仪表的定货与随机附件 (44)概述本系列智能数字显示仪表采用专用的集成仪表芯片，测量输入及变送输出采用数字校正及自校准技术，测量精确稳定，消除了温漂和时漂引起的测量误差。
本系列仪表采用了表面贴装工艺，并设计了多重保护和隔离设计，并通过EMC电磁兼容性测试，抗干扰能力强、可靠性高，具有很高的性价比。
本系列智能数字显示仪表具有多类型输入可编程功能，一台仪表可以配接不同的输入信号(热电偶/热电阻/线性电压/线性电流/线性电阻/频率等), 同时显示量程、报警控制等可由用户现场设置，可与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、力等物理量的测量显示、调节、报警控制、数据采集和记录，其适用范围非常广泛。
智能数字显示仪表以双排或单排四位LED显示测量值(PV)和设定值(SV)，以单色或双色光柱进行测量值百分比的模拟显示，还具有零点和满度修正、冷端补偿、数字滤波、通讯接口、4种报警方式，可选配1～4个继电器报警输出，还可选配变送输出，或标准通讯接口(RS485或RS232C)输出等。
一、智能数字显示报警仪表性能特点1、专用的集成仪表芯片，具备更为可靠的抗干扰性及稳定性。
2、万能信号输入，通过菜单设置即可配接常用热工信号。
3、可在线修改显示量程、变送输出范围、报警值及报警方式。
4、软、硬件结合的抗干扰模式，有效抑制现场干扰信号。
5、数字化校准技术，无电位器等可调部件。
