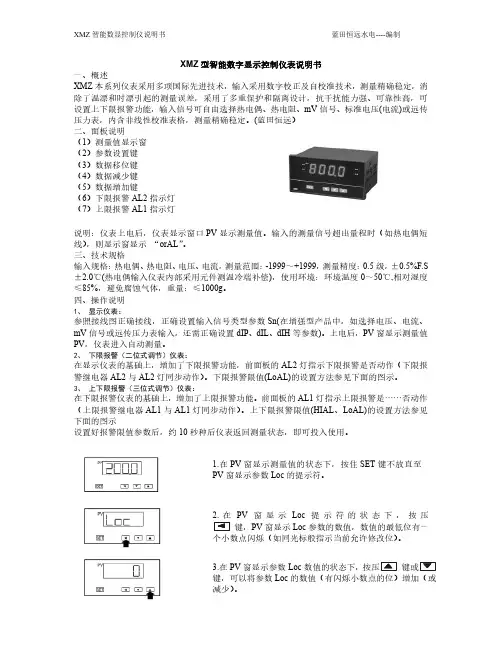

XMZ型智能数字显示控制仪表说明书一、概述
XMZ型智能数字显示控制仪表说明书一、概述XMZ本系列仪表采用多项国际先进技术，输入采用数字校正及自校准技术，测量精确稳定，消除了温漂和时漂引起的测量误差，采用了多重保护和隔离设计，抗干扰能力强、可靠性高，可设置上下限报警功能，输入信号可自由选择热电偶、热电阻、mV信号、标准电压(电流)或远传压力表，内含非线性校准表格，测量精确稳定。
(蓝田恒远）二、面板说明（1）测量值显示窗（2）参数设置键（3）数据移位键（4）数据减少键（5）数据增加键（6）下限报警AL2指示灯（7）上限报警AL1指示灯说明：仪表上电后，仪表显示窗口PV显示测量值。
输入的测量信号超出量程时（如热电偶短线），则显示窗显示“orAL”。
三、技术规格输入规格：热电偶、热电阻、电压、电流，测量范围：-1999～+1999，测量精度：0.5级，±0.5%F.S ±2.0℃(热电偶输入仪表内部采用元件测温冷端补偿)，使用环境：环境温度0～50℃,相对湿度≤85%，避免腐蚀气体，重量：≤1000g。
四、操作说明1、显示仪表：参照接线图正确接线，正确设置输入信号类型参数Sn(在增强型产品中，如选择电压、电流、mV信号或远传压力表输入，还需正确设置dIP、dIL、dIH等参数)。
上电后，PV窗显示测量值PV，仪表进入自动测量。
2、下限报警（二位式调节）仪表：在显示仪表的基础上，增加了下限报警功能，前面板的AL2灯指示下限报警是否动作（下限报警继电器AL2与AL2灯同步动作）。
下限报警限值(LoAL)的设置方法参见下面的图示。
3、上下限报警（三位式调节）仪表：在下限报警仪表的基础上，增加了上限报警功能。
前面板的AL1灯指示上限报警是……否动作（上限报警继电器AL1与AL1灯同步动作）。
上下限报警限值(HIAL、LoAL)的设置方法参见下面的图示设置好报警限值参数后，约10秒种后仪表返回测量状态，即可投入使用。
1.在PV窗显示测量值的状态下，按住SET键不放直至PV窗显示参数Loc的提示符。
智能数字(光柱)显示报警仪
1．智能信号输入方式，在线修改输入信号种类。
2．可任意设置测量量程和报警范围。
3．先进的软件抗干扰，有效抑制各类现场干扰。
4．通过键盘进行参数设置和计量校准，无电位器等可调部件，长期稳定性好。
5．环境温度及热电阻引线电阻自动补偿。
6．可具备对变送器的配电功能。
7．隔离的电流输出方式及输出量程范围可任意设置。
8．具有光柱，双色光柱等模拟显示功能。
9．最多四路报警输出。
技术参数通用的技术指标请参考本公司手册中的《数显仪表通用技术指标》。
产品选型注：有光柱仪表的外形尺寸仅有横式（０）、竖式（１）两项可选。
四、显示说明1.数码管显示:a、参数设定状态下:上排显示参数代码，下排数码管显示参数值。
b、运行状态下：上排数码管显示测量值、下排数码管显示第一路（SP1）报警值。
c、单排数码管，在测量状态下数码管显示测量值，参数设置时该数码管依次显示参数代码和参数值，即：首先显示参数代码，按SET键后显示参数值，再次按键后继续显示下一条参数代码，以此类推。
2.光柱指示:显示测量值的百分比。
双色光柱底色为绿，测量值为红，应用于液位指示。
3.指示灯:SP1：SP1报警SP2：SP2报警SP3：SP3报警SP4：SP4报警。
五、键盘定义1. 在仪表运行状态下:SET:仪表由正常运行状态转入参数设置状态。
∧:下排显示切换键，每按一次第二排显示窗口数据自动在SP1值，测量值占量程的百分比，输出量的百分比之间切换，但如出厂时经固化则固定显示SP1值，此时∧键无效。
∨、MAN:在运行状态下无作用。
2. 在参数设置状态下:SET:先按此键，再按MAN键，即进入参数设置状态。
每一项参数修改完成后按SET键进行确认并自动转入下一菜单，直到退出设置而转入正常运行状态。
则同时按SET和MAN键即可。
＞:光标移位键，按动一次光标右移一位，到个位位置后自动循环到首位。
∧:增1键，按一次数字增1，当光标在最右位数字时，长按此键（2秒以上）可作连续加。
XGZU-500系列智能光柱指示数字显示调节报警仪使用说明书
液位计配套远传仪表XGZU—500型智能光柱指示数字显示调节报警仪使用说明书上海风雷自动化仪表有限公司前言XGZU—500系列光柱指示数字显示液位调节报警仪是我公司研制开发的新一代智能化数字显示兼光柱指示通用化极强的显示调节仪。
由于仪表以微处理器为核心，软件进行信号处理，能灵活方便地设定个参数，故具有高精度、高可靠、通用性极强的特点。
为用户选型，备品管理带来了方便。
该系列仪表还可配接各类变送器，可广泛适用于化工、石化、电力、冶金、轻纺、环保、城建等行业。
实现对被测对象的自动测量和显示及控制。
● 量程范围可自行任意方便设定（包括小数点位置）。
● 自动稳零系统，保证仪表长期稳定性。
● 软件进行调零和调满度，调校便捷。
● 无电位器等调整器件，使仪表稳定性、抗震动等性能都得到极大的改善。
● 仪表配置2个报警点，报警方式分为上限或下限可供选择，有越限声光报警和继电器接点输出。
一、主要技术性能● 输入信号：501（电阻型）0~5000Ω（根据配套液位计量程阻值设定约500Ω/m）503（电流型）4~20mA（可编量程），输入阻抗50Ω● 测量范围：四位LED数显：可编量程-1999~999951线光柱指示：0~100%指示● 供变送器电源：24VDC 40mA（限电流型）● 变送器输出电流：4~20mA（RL≤500Ω）（0~10mA RL≤1kΩ，限电阻型，订货时提出）● 基本误差：数字显示±0.5%FS +1个字光柱指示±1根线±4%设定误差±0.5%FS +1个字切换差±1%FS变送输出±0.5%FS● 显示分辨率0.01、0.1、1● 报警控制：面板有上限（H）、上上限（HH）、下限（L）、下下限（LL）报警灯及对应的输出继电器。
当显示值高于或低于用户设定的上、下限值时，对应的报警灯闪烁显示，且对应的继电器接点状态改变，同时伴有声响。
● 声响消除：当用户确认越限后，按任意键可消除声响。
XTG-系列智能数字显示报警控制仪使用说明
智能数字显示报警/控制仪操作手册上海响泰自动化设备有限公司 Shanghai XiangTai Automation Equipment CO.,LTD目 录一、产品概述 (1)二、主要技术性能 (1)三、仪表使用 (1)四、仪表接线示意图 (5)五、选型表 (7)六、输入校准 (10)七、输出校准 (10)八、电阻远传式压力表现场校准方法 (11)九、仪表的安装 (11)十、使用、保管及售后服务 (12)一、产品概述XTG-系列智能数字显示报警/控制仪具有数字显示、变送、报警、控制功能，本仪表输入信号有热电偶K、E、B、J、T、R、N及电阻Pt100、Cu50、BA2、BA1、G、Pt100X和各种标准信号输入可选，通过软件设置，使用户实际使用的参数最简单。
可实现对温度、压力、湿度、液位、流量等参数的显示、变送、报警和控制功能。
XTG-系列智能数字显示报警/控制仪可广泛应用于轻工、纺织、石油、化工、机械、电力、冶金、陶瓷、热处理等行业的温度、压力、流量、液位等系统的监测控制，仪表通信设计有总线型RS-485接口（需要通信时应在订货时说明），可与计算机组成DCS系统。
二、主要技术性能1. 输入信号热电偶各种分度号、热电阻各种分度号、压力传感器、电阻远传压力表、各种标准模拟信号可任选。
2. 输入电阻热电阻：等长三线制，三根导线电阻相等，≤5Ω不影响测试精度。
3. 显示量程范围双4位LED数码管显示—1999——+9999，小数点可由键盘按需设置。
4. 仪表基本误差±0.5%FS、±0.2%FS、±0.1%FS5. 上下限切换基本误差限继电器的控制方式和回差（死区）可由键盘按需设置，切换误差≤0.5%FS。
6. 继电器触点容量～220V3A无感负载7. 电流输出0—10mA（RL≤1.5KΩ）,4—20mA（RL＜750Ω）8. 失电数据保护时间：长期9. 供电为90～265VAC，功耗小于4W环境温度0—50℃范围内正常工作相对湿度5—80%RH大气压力86—106KPa无腐蚀性气体，无震动。
NPXM- 智能数字显示报警仪说明书

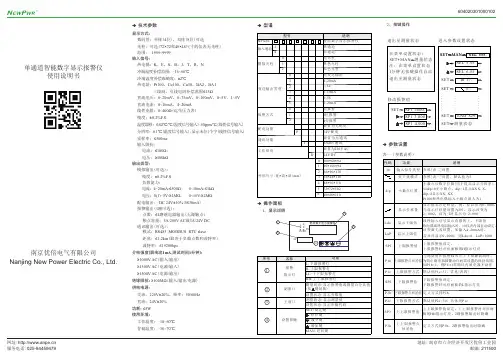

è技术参数显示方式:数码管：单排(4位)，双排(8位)可选光柱：可选(72×72和48×48尺寸的仪表无光柱) 范围：-1999~9999输入信号:热电偶：K 、E 、S 、B 、J 、T 、R 、N 冷端温度补偿范围：-15~60℃冷端温度补偿准确度：±2℃热电阻：Pt100、Cu100、Cu50、BA2、BA1 三线制，引线电阻补偿范围≤15Ω直流电压：0~20mV 、0~75mV 、0~100mV 、0~5V 、1~5V 直流电流：0~10mA 、4~20mA 线性电阻：0~400Ω(远传压力表)精度：±0.2%F.S温度漂移：0.02℃/℃(温度信号输入);50ppm/℃(线性信号输入)分辨率：0.1℃(温度信号输入);显示末位1个字(线性信号输入)采样率：≤500ms 输入阻抗：电流：≤100Ω;电压：≥500k Ω输出类型:模拟输出(可选)：精度：±0.2%F.S 负载能力：电流：4~20mA:≤500Ω; 0~10mA:≤1k Ω电压：0(1)~5V:≥1M Ω; 0~10V:≥2M Ω配电输出： DC 24V ±10%(I ≤30mA )报警输出(4路可选)：点数：≤4路继电器输出(无源触点) 触点容量：5A/250V AC 或3A/24V DC 通讯输出(可选)：模式：RS485 MODBUS RTU slave 距离：≤1.2km (取决于负载点数和波特率) 波特率：≤19200bps介电强度(漏电流1mA ,测试时间1分钟): ≥1000V AC (输入/输出) ≥1500V AC (电源/输入)≥1500V AC (电源/输出)绝缘阻抗: ≥100M Ω(输入/输出/电源)供电电源:交流：220V ±20%，频率：50/60Hz 直流：24V ±20%功耗: ≤5W 使用环境:工作温度：-10~60℃存储温度：-30~70℃退出至测量状态在菜单设置状态：SET+MAN 测量状态注：在菜单设置状态1分钟无按键操作自动退出至测量状态进入参数设置状态南京优倍电气有限公司Nanjing New Power Electric Co., Ltd.单通道智能数字显示报警仪使用说明书2、按键操作è参数设置表一（参数说明）è型谱è操作面板1、表五（输出方式）表四（报警方式）96×96V AC接线图22072×72V22096×48（48×48×482200~4不进行抗干扰模式5~1011~1516~2021~30方式1：通用的干扰抑制，数字越大效果越好下同()方式2：二阶滤波算法的干扰抑制方式3：抗脉冲干扰方式方式4：时间阻尼器方式160×80（）V AC接线图80×160220表二（输入信号类型）表三（抗干扰模式）è安装尺寸è常见故障处理è注意事项1、电源接入前，请先确认仪表是220V AC还是24V DC供电，避免接错烧坏仪表；2、信号输入线应避免和电源线、高压线、负载线等强电线一起走线，避免信号受到干扰；3、本仪表不适合在强震动、腐蚀气体、高湿度和强磁场环境下使用。
MCK-Z-I数显2表说明书(1)
采用速率 CS：10__采样速率为 10（仪表标配）；80__采样速率为 80（订货时说明）； 数字滤波系数 FLT: 0__数字滤波功能关闭；4__数字滤波系数最高，显示值最稳定
但滞后也最大，根据实际使用情况设定该值；
折线修正功能 CPT: 本仪表支持 16 点折线修正功能，用于对传感器的非线性进行 补偿，设置为 ，折线修正关闭, 设置为 ，折线修正打开,详见“折线功能”章节；
MCK-Z-I 型高精度智能显示控制仪
感谢您使用本公司的 MCK-Z-I 型系列智能显示控制仪，为了更好发挥本产品的功能，以 免因操作失误造成不必要的损失，在您使用本产品时，请务必阅读本说明书。
一、技术参数
1、输入方式： mV 信号、标准变送信号或频率信号； 2、测量精度： ±0.02%(FS)/(23℃±5℃)； 3、采样速度： 10 次/秒；80 次/秒（订货时说明）； 4、显示方式： 5 位 0.8 英寸高亮 LED 数码管,亮度四级可调；显示范围-19999--99999； 5、报警输出： 最多四路，每路可选下限、上下限、上下限区间报警；触点容量：（3A/220VAC）； 6、模拟量输出：0-5V、1-5V、4-20 mA 等可选； 7、通讯接口： 标准串行 RS-232/485 双向接口、多机地址范围 0-99；波特率 2400-38400bps； 8、电 源： 220VAC/50Hz 或 24VDC 可选；消耗功率： 小于 5 VA； 9、外形尺寸： 160（L）×125（W）×80（H）标准插装机箱。
4.2.2 通信参数设置举例 通信方式 RS 设置：
在测量状态下，按 键，显示窗口前两位显示 ，后两位显示密码。按 和
键将后两位设置为第二组参数通信参数的密码：12，进入通信参数设置界面，按 键进入通信方式 设置，按 和 键选择需要的通信方式后按 进入下一项参数 设置，其他的通信参数设置方法类似；设置完所有第二组通信参数后按 保存第二组 通信参数并返回到正常测量状态。
XMTA-1000数字显示调节仪 中文(1)
无变送输出
变送输出 0～10mA
变送输出 4～20mA
变送输出 0～5V
变送输出 1 ～5 V
特殊信号变送输出
频率输出(5～10KHz)
缺省为无定时功能
带定时功能
缺省为无 24 V 直流电源输出
带 24 V 直流电源输出( 可做二线制变
送器电源)
-3-
▲
▲
五、键盘定义
设定键：SET 。按下此键可进入设定菜单。在设 定状态下按一下该键，确认该键，该状态下的设定值， 同时设置程序向下级菜单。与 MAN 键同时按下时， 则中途退出。
八、现场标定校准（校准菜单）
适用于非线性输入及小量程Pt100x仪表自定义零点与 满度 1、将B菜单的提示符 In参数设置为03，按SET键，将 bc的参数设置为 0（允许现场标定）或 1（使用现场标 定 ），并确认后 ，再将 B菜单的 In参数设置为仪表输入 代码号，确认后退出菜单。 2、将 SEL的参数 555 设置为 1555，确认后退出菜单设 置状态，即为允许现场标定。 3、仪表在测量状态下输入直流测量信号零点的测试值 (≤30%满量程)，同时按位移键与减键；再输入测量信 号满度的测量值(≥ 70%满量程)，再次按位移键与减 键，并确认后即可。 4、如为其他非线性信号输入，请将bc参数改为2.20。
五路报警
六路报警
无附加功能
带有断偶、断阻、断线后状态输出
横式 160 × 80
开孔 152 × 76
竖式 80 × 160
开孔 76 × 152
横式 96 × 48 或竖式 开孔 92 × 45
方式 96 × 96
开孔 92 × 92
方式 72 × 72
开孔 68 × 68
智能数显控制仪说明书
一、特点： 1 、工业级A R M单片机、美国P O WE R 电源管理芯片，能长期、可靠的工作 2 、热电阻、热电偶全量程测量，标准电流、标准电压量程任意设定 3 、四路继电器报警输出，上限、下限，区间内、区间外四种报警方式可选 4 、可做超下限、下限，上限、超上限控制模式，满足各种现场要求 5 、高速模拟量变送输出，变送范围可选，可兼容各种模拟量采集模块 二、技术参数： C / D C 8 6～2 6 5 V（ 高压型）D C 2 4 V (直 流低压型） 1 、工作电源：A 2 、测量精度：0 . 2 %F S 3 、变送精度：0 . 5 %F S 4 、采样速率：5 / 秒 5 、输入信号：
型号 9 0 6 9 0 8 外形尺寸（mm) 9 6 ×9 6×1 1 0 1 6 0 ×8 0×9 5 开孔尺寸( mm) ×9 2 9 2 ×7 6 1 5 2
五、报警设定；进入密码：2 00 2
参数符号 a1ty a2ty a3ty a4ty ail a1h a2l a2h a3l a3h a4l a4h end 参数意义 设定说明 U D : 上、下限报警；S S ：区间报警 U D : 上、下限报警；S S ：区间报警 U D : 上、下限报警；S S ：区间报警 U D : 上、下限报警；S S ：区间报警 全量程任意设定 全量程任意设定 全量程任意设定 全量程任意设定 全量程任意设定 全量程任意设定 全量程任意设定 全量程任意设定
三、面板说明和设定方法 1 、操作面板说明
XMD 9 0 8
AL1 AL2
功能键
8888
A l 3 A l 4
增加键 减小键 移位键
故障信息 显示HHHH 显示LLLL 显示OPEN
