电力线路编号、敷设符号
0.电气符号大全、电缆型号表示含义、线路敷设字母标示

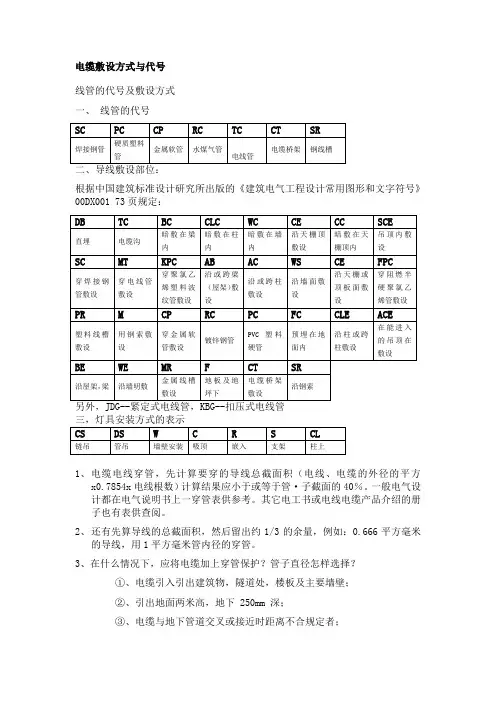

电缆敷设方式与代号线管的代号及敷设方式一、线管的代号根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定：1、电缆电线穿管，先计算要穿的导线总截面积（电线、电缆的外径的平方x0.7854x电线根数）计算结果应小于或等于管·子截面的40％。
一般电气设计都在电气说明书上一穿管表供参考。
其它电工书或电线电缆产品介绍的册子也有表供查阅。
2、还有先算导线的总截面积，然后留出约1/3的余量，例如：0.666平方毫米的导线，用1平方毫米管内径的穿管。
3、在什么情况下，应将电缆加上穿管保护？管子直径怎样选择？①、电缆引入引出建筑物，隧道处，楼板及主要墙壁；②、引出地面两米高，地下 250mm 深；③、电缆与地下管道交叉或接近时距离不合规定者；④、电缆与道路，电车轨道和铁路交叉时；⑤、厂区可能受到机械损伤及行人易接近的地点。
4、选择管径时，内径要比外径大 50 ％。
5、W（无拼音首）D（低）Z（阻）B级--YJ（交联聚乙烯）Y（聚烯烃）W（无拼音首）D（低）：无卤低烟（习惯称低烟无卤）WDZB-YJY---低烟无卤B级阻燃--交联聚乙烯绝缘聚烯烃护套电力电缆WDZBN-YJY--低烟无卤B级阻燃耐火--交联聚乙烯绝缘聚烯烃护套电力电缆WDZC-BYJ---低烟无卤C级阻燃--铜芯交联聚乙烯绝缘电线如有F：WDZC-BYJ（F）---低烟无卤C级阻燃--铜芯辐照交联聚乙烯绝缘电线四、线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设五、线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设六、线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内七、配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位1表示2根导线2表示3根导线N表示n根导线八、电缆的敷设：工序：材料一运输、保管—电缆管敷设及电缆桥架安装—电缆安装前的绝缘电阻测试—电缆敷设。
电气敷设方式符号大全
sc：焊接钢管tc：电线管、薄钢管pc：硬质塑料管ct：电缆桥架cp：金属软管SR：钢线槽RC：水煤气管导线敷设部位：CT：电缆桥架敷设SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CC：沿现浇板内暗敷设CE：沿天棚面或顶棚面敷设AC：吊顶内敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内wc：暗敷设在墙内WE：沿墙明敷设FC：预埋在地面内cc：暗敷设在顶板内电器符号大全一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下型号含义：R－连接用软电缆（电线），软结构。
电气图纸敷设方式符号大全
一、导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二、导线敷设方式表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三、灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下1、型号的含义R－连接用软电缆（电线），软结构。
V－绝缘聚氯乙烯。
V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。
S－双绞型。
A－镀锡或镀银。
F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。
将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C）S: 射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64编B：96编C：128编75：75欧姆5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75：75欧姆5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线VV:双层护套线P屏蔽2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR: 阻燃R: 软线S:双绞线2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为0.12MM型号、名称RV 铜芯氯乙烯绝缘连接电缆（电线）AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面），0.6/1KV，如：4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面，0.6/1KV，如：4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm铠装控制电缆；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm 铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------63.字符电路图符号大全：AAT 电源自动投入装置AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序)KM 接触器KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线电缆母线W直流母线WB插接式(馈电)母线WIB 电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS 预报音响小母线WPS 电压小母线WV事故照明小母线WELM 避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPAYA电动执行器YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器EV电加热器加热元件EE感应线圈电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池热电传感器B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1BK液位测量传感器BL温度测量传感器BHBM配电房电工符号大全：常用电气符号大全电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM 功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线,电缆,母线W直流母线WB插接式(馈电)母线WIB电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS预告音响小母线WPS电压小母线WV事故照明小母线WELM避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关,辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW 鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPA,YA电动执行器YE发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器EV电加热器加热元件EE 感应线圈,电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器,变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池,热电传感器B 压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1,BK 液位测量传感器BL温度测量传感器BH,BM。
线路敷设方式代号
PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法’⑦配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯以上为旧标示符号以下为新的标示符号vv22-4*10-G32-DA中DA表示甚么意思啊？VV22----聚氯乙烯绝缘聚氯乙烯护套（铜芯）铠装电力电缆4*10----4根芯线每根线芯截面积10平方毫米G30-----（电缆）穿直径32毫米的厚壁钢管（敷设）DA------敷设方式为暗敷在地面或地板内这种标注已经是淘汰的旧标注方法了（仅用于国内过去使用），现在使用新标注，全段表示为：VV22-4*10-SC32-FC给你个电气安装标注总表吧：1、表示线路敷设方式的文字代号：塑料线槽敷设 PR硬质塑料管敷设 PC半硬质塑料管敷设 PEC薄壁电线管敷设 TC水煤气管敷设 SC金属线槽敷设 MR电缆桥架（或托盘）内敷设 CT瓷夹敷设 PL塑制夹敷设 PCL蛇皮管敷设 CP瓷瓶或瓷柱绝缘子敷设 K2、表示线路敷设部位的文字代号：沿钢索敷设 SR沿屋架或层架下弦敷设 BE沿柱敷设 CLE沿墙敷设 WE沿天棚敷设 CE在能进人的吊顶内敷设 ACE暗敷在梁内 BC暗敷在柱内 CLC暗敷在墙内 WC暗敷在屋面内或顶棚内 CC暗敷在地面或地板内 FC暗敷在不能进人的吊顶内 ACBX 铜芯橡皮线BLX铝芯橡皮线BBX铜芯玻璃丝织橡皮线BBLX铝芯玻璃丝织橡皮线BXR 铜芯橡皮软线BXS棉纱织双绞软线BV 铜芯绝源线BLV 铝芯绝源线BVV 铜芯绝源户套线BLVV铝芯绝源户套线BVVB铜芯绝源户套平行线BVR 铜芯绝源软线BLVR铝芯绝源软线BV－105铜芯绝源耐高温线RVB 铜芯绝源平行软线RVS铜芯绝源绞形软线RVZ 铜芯绝源户套软线LJ 裸铝绞线LGJ 钢芯裸铝绞线KMY 裸铝母线（铝排）TMY 裸铜母线（铜排）RFS 复合物双绞软线RFB 复合物平行软线VLV，VV聚氯乙烯绝缘聚氯乙烯户套电力电缆绝缘电线按固定在一起的相互绝缘的导线根数，可分为单芯线和多芯线，多芯线也可把多根单芯线固定在一个绝缘护套内。
线路敷设方式及代号
在电气系统图上，常看到有 BV -2x4 FEC20 CC.WC 等标志图样。其中 FEC20 CC.WC 中的 FEC 是半硬质塑料管 CC.WC CC--顶板内暗敷 WC--墙内暗敷
Y—预制型、一般省略，或 聚烯烃 护套 FD—产品类别代号，指 分支电缆 。将要颁布的 建设部 标准用 FZ 表示，其实质 相同 YJ—交联聚乙烯绝缘 V—聚氯乙烯绝缘或护套 ZR—阻燃型 NH—耐火型 WDZ—无卤 低烟阻燃型 WDN—无卤低烟耐火型 例如：SYV 75-5-1(A、B、C） S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64 编 B：96 编 C：128 编 75：75欧姆 5：线径为 5MM 1：代表单芯 SYWV 75-5-1 S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套
SR： 沿钢线槽敷设 BE： 沿屋架或跨屋架敷设 CLE：沿柱或跨柱敷设 WE： 沿墙面敷设 CE： 沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设 BC： 暗敷设在梁内 CLC：暗敷设在柱内 WC： 暗敷设在墙内 CC： 暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内 FC： 暗敷设在地面内 SCE：吊顶内敷设,要穿金属管 一，导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC 塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管
如：4**185+1*95 0.6/1KV ③多芯同护套型分支电缆规格表示法： 电缆芯数×标称截面-T， 如： 4×25-T 举例，从电源引入端开始向配出端顺序看： 1、SCB10-2000 10/0.4 D/Yn11 干式变压器，10KV/0.4KV，容量 2000KVA，高压侧三角形接法，低压侧为星形接 法，连接组别为 D/Yn11（星三角 11 点接法）； 2、TMY-3[2*(125*10)]+1*(125*10) 低压进线柜主母线或低压水平母线规格，125*10 硬铜排，3 条相线为双排，PEN 为单排； 3、MT40H1/3P MIC5.0 I=3200A 低压总进线自动（万能）断路器，施耐德品牌,电流规格 4000A，整定电流（长 延时）3200A，性能要求查厂家样本； 4、4000/5A 进线侧电流互感器变比，4000/5 5、NS100H/3P I=100A GPU3-60II 浪涌保护辅助回路，配施耐德 NS100H/3P 开关、GPU3-60II 浪涌吸收保护器； 6、D1:MNS 1000*1000*2200 低压柜编号、型号，MNS 系列，进线柜尺寸为 1000 宽、1000 深、2200 高； 7、D2、D3:无功功率补偿 电容补偿柜 8、GLR-1250/3P,ZWK ARC-12/J 带熔断器隔离开关 1250A/3P,无功功率自动补偿控制器（安科瑞品牌）12 路； 9、FYS-0.22 浪涌吸收保护（避雷器）； 10、NT100-100A 熔断器，100A； 11、LC1-DPK12M7C 施耐德产接触器，需要查产品样本（略），用于自动切换电容器组； 12、FK-Dr30/440/7 电容器组回路串接电抗器，防止瞬间切换过电流； 13、10*MKPg0.44-30-3 10 组电容器，MKPg0.44 型号，30KVar、三相； 14、D7，含 4 套 NS 系列断路器 低压出线柜，NS400N/3P 200A 表示施耐德 NS400N 断路器，400A 框架，整定电流 为 200A； 15、112KW WDZA-YJY-4*185+E95 该出线回路为 112KW 负荷，出线电缆为无卤低烟 A 级阻燃（交联聚乙烯绝缘、交 联聚乙烯护套），规格为 4*185+E95，E95 表示 PE 线规格 95； 16、ACR220E、300/5 安科瑞品牌仪表（出线回路电流表），配 300/5 电流互感器； 17、D9，含 MT25H1/3P MIC5.0 I=1600A 及 2000/5A 低压母联柜，断路器为 MT25H1/3P MIC5.0，整定电流 1600A，配 2000/5A 电流互
电气符号大全、电缆型号表示含义、线路敷设字母标示
电缆敷设方式与代号线管的代号及敷设方式一、线管的代号根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定：1、电缆电线穿管，先计算要穿的导线总截面积（电线、电缆的外径的平方x0.7854x电线根数）计算结果应小于或等于管·子截面的40％。
一般电气设计都在电气说明书上一穿管表供参考。
其它电工书或电线电缆产品介绍的册子也有表供查阅。
2、还有先算导线的总截面积，然后留出约1/3的余量，例如：0.666平方毫米的导线，用1平方毫米管内径的穿管。
3、在什么情况下，应将电缆加上穿管保护？管子直径怎样选择？①、电缆引入引出建筑物，隧道处，楼板及主要墙壁；②、引出地面两米高，地下 250mm 深；③、电缆与地下管道交叉或接近时距离不合规定者；④、电缆与道路，电车轨道和铁路交叉时；⑤、厂区可能受到机械损伤及行人易接近的地点。
4、选择管径时，内径要比外径大 50 ％。
四、线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设五、线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设六、线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内七、配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位1表示2根导线2表示3根导线N表示n根导线八、电缆的敷设：工序：材料一运输、保管—电缆管敷设及电缆桥架安装—电缆安装前的绝缘电阻测试—电缆敷设。
（1）、电缆敷设前应检查桥架的齐全和油漆的完整，电缆型号、电压、规格应符合设计，并有产品合格证。
（2）、电缆敷设时，在其终端与电缆桥架或电缆沟内应留有备用长度。
经常要用到的电力线路编号、敷设符号
经常要用到的电力线路编号、敷设符号序号名称编号(代号) 序号名称(编号)代号1 高压线路G*或WPH* 22沿或跨梁(屋架)敷设AB2 低压线路D*或WPL* 23 暗敷在梁内BC3 动力线路WP* 24 沿或跨柱敷设AC4 照明线路WL* 25 暗敷设在柱内 CLC5 应急照明线路WLE* 26 沿墙面敷设WS6 控制线路WC* 27 暗敷设在墙内WC7 封闭母线槽WB* 28 沿天棚或顶板面敷设CE8 线路相别L1，L2，L329暗敷设在屋面或顶板内CC9 穿焊接钢管敷设SC 30 吊顶内敷设SCE10 穿电线管敷设MT 31 地板或地面下敷设 F11 穿硬塑料管敷设PC 32 线吊式自在器线吊式SW12 穿阻燃半硬聚氯乙烯管敷设FPC 33 链吊式CS13 电缆桥架敷设CT 34 管吊式DS14 金属线槽敷设MR 35 壁装式W15 塑料线槽敷设PR 36 吸顶式 C16 用钢索敷设M 37 嵌入式R17 穿聚氯乙烯塑料波纹电线管敷设KPC 38 顶棚内安装CR18 穿金属软管敷设CP 39 墙壁内安装SR19 直接埋设DB 40 支架上安装S20 电缆沟TC 41 柱上安装CL21 混凝土排管敷设CE 42 座装HM 常用电力设备文字符号编号序号名称编(符)号图例序号名称编(符)号图例1 高压开关柜AH 26 电流互感器TA2 低压开关柜AA 27 电压互感器TV3 电力变压器TM 28 中间继电器KA4 柴油发电机组GD 29 时间继电器KT5 无功自动补偿柜ACC 30 红色指示灯HR6 电力配电箱AP 31 绿色指示灯HG7 照明配电箱AL 32 黄色指示灯HY8 电源自动切换箱AT 33 蓝色指示灯HB9 控制箱AC 34 白色指示灯HW10 电度表箱AW 35 电铃HA11 直流电源柜AD 36 水泵M或MP12 信号箱AS 37 风机M或MV13 接线端子箱AXT 38 电磁阀YV14 插座箱AX 39 电动阀YM15 插接箱ACB 40 排烟阀YS16 断路器QF 41 额定电压Ur17 隔离开关QS 42 额定电流Ir18 真空断路器QV 43 设备安装功率PN19 漏电保护断路器QR 44 计算有功功率P20 负荷开关QL 45 计算无功功率Q21 接触器QC 46 计算视在功率S22 起动器QST 47 计算电流IC23 控制开关SA 48 起动电流 Ist24 选择开关SA 49 整定电流Is25 按钮开关SB。
线路敷设方式代号
线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法’⑦配电线路的标注方法a——b(c×d)e——f其中:a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法:灯具吸顶安装标注方法:其中:a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量,We--灯泡安装高度,mf--安装方式L--光源种类,白炽灯或荧光灯在电气系统图上,常看到有BV -2x4 FEC20 CC.WC等标志图样。
其中FEC20 CC.WC 中的FEC是半硬质塑料管CC.WC CC--顶板内暗敷 WC--墙内暗敷SR:沿钢线槽敷设BE:沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设CE:沿天棚面或顶棚面敷设ACE:在能进入人的吊顶内敷设BC:暗敷设在梁内CLC:暗敷设在柱内WC:暗敷设在墙内CC:暗敷设在顶棚内ACC:暗敷设在不能进入的顶棚内FC:暗敷设在地面内SCE:吊顶内敷设,要穿金属管一,导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二,导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三,灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽:SR沿屋架或跨屋架:BE沿柱或跨柱:CLE穿焊接钢管敷设:SC穿电线管敷设:MT穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC 穿金属软管敷设:CP 直接埋设:DB电缆沟敷设:TC导线敷设部位的标注沿或跨梁(屋架)敷设:AB 暗敷在梁内:BC沿或跨柱敷设:AC暗敷设在柱内:CLC沿墙面敷设:WS暗敷设在墙内:WC沿天棚或顶板面敷设:CE 暗敷设在屋面或顶板内:CC 吊顶内敷设:SCE地板或地面下敷设:FCFC--地板内暗敷WC--墙内暗敷CC--顶板内暗敷.. ACC--吊顶内敷设CE--沿顶板明敷GGD/M/J①②③G-交流低压配电柜G-电器元件固定安装,固定接线D/M/J-D:电力用柜M:面板操作J:静电电容器①-设计序号:1.分断能力为15kA;2.分断能力为30kA;3.分断能力为50kA②-主电路方案代号③-辅助电路方案代号PGL □—□P-低压开启式配电柜G-电器元件固定安装,固定接线L-动力用前面□-设计序号后面□-主电路方案号PGL1型为15KA(有效值),PGL2型为30KA(有效值);现在PGL已基本不用了,动力大部分采用GGD了。
电气符号、电缆型号含义、线路敷设字母大全
电缆敷设方式与代号线管的代号及敷设方式一、线管的代号根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定：1、电缆电线穿管，先计算要穿的导线总截面积（电线、电缆的外径的平方x0.7854x电线根数）计算结果应小于或等于管子截面的40％。
一般电气设计都在电气说明书上一穿管表供参考。
其它电工书或电线电缆产品介绍的册子也有表供查阅。
2、还有先算导线的总截面积，然后留出约1/3的余量，例如：0.666平方毫米的导线，用1平方毫米管内径的穿管。
3、在什么情况下，应将电缆加上穿管保护？管子直径怎样选择？①、电缆引入引出建筑物，隧道处，楼板及主要墙壁；②、引出地面两米高，地下 250mm 深；③、电缆与地下管道交叉或接近时距离不合规定者；④、电缆与道路，电车轨道和铁路交叉时；⑤、厂区可能受到机械损伤及行人易接近的地点。
4、选择管径时，内径要比外径大 50 ％。
四、线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设五、线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设六、线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内七、配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位1表示2根导线2表示3根导线N表示n根导线八、电缆的敷设：工序：材料一运输、保管—电缆管敷设及电缆桥架安装—电缆安装前的绝缘电阻测试—电缆敷设。
（1）、电缆敷设前应检查桥架的齐全和油漆的完整，电缆型号、电压、规格应符合设计，并有产品合格证。
（2）、电缆敷设时，在其终端与电缆桥架或电缆沟内应留有备用长度。
电气配管敷设符号
一、电线穿线管一般有：PVC管：PC20、焊接钢管：SC20、扣压式镀锌薄壁电线管：KBG20、紧定式镀锌薄壁电线管：JDG20、二电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC序号敷设方式标注名称旧代号新代号1 用瓷瓶或瓷柱敷设 CP K2 用塑料线槽敷设 XC PR3 用金属线槽敷设 MR4 穿水煤气管敷设 RC5 穿焊接钢管敷设 SC6 穿电线管敷设 DG MT7 穿聚氯乙烯硬质管敷设 VG PC8 穿聚氯乙烯半硬质管敷设 RVG FPC9 穿聚氯乙烯塑料波纹电线管敷设 KPC10 用电缆桥架敷设 CT11 用瓷夹敷设 CJ PL12 用塑料夹敷设 VJ PCL13 穿金属软管敷设 SPG CP14 直接埋设 DB15 电缆沟埋设 TC16 混凝土排管埋设 CE17 沿钢索敷设 SPG M18 沿屋架或跨崖架敷设 LMAB19 沿柱或跨柱敷设 ZM AC20 沿墙面敷设 QM WE 或WS21 沿天棚面或顶板面敷设 PMCE22 在能进人的吊顶内敷设 PEM SCE序号敷设方式标注名称旧代号新代号23 暗敷设在梁内 LA BC24 暗敷设在柱内 ZA CLC25 暗敷设在墙内 QA WC26 暗敷设在地面内 DA FC27 暗敷设在屋面或顶板内 PACC28 暗敷设在不能进人的吊顶内 PNA SCE29 线吊式 SW30 自在器线吊式 X SW31 固定线吊式 X1 SW132 防水线吊式 X2 SW233 吊线器式X3 SW334 链吊式 L CS35 管吊式 G DS36 壁装式 B W37 吸顶式 DC38 嵌入式 RR39 顶棚内安装 DR CR40 墙壁内安装 BR WR41 台上安装TT42 支架上安装 J S43 柱上安装ZCL44 座装 ZH HMPR 塑料线槽敷设PC 硬制塑料管敷设FPC 半硬制塑料管敷设SC 薄电线管敷设RC 水煤气管敷设MR 封闭式金属线槽敷设CT 电线桥架或托盘敷设K 瓷瓶或拄式绝缘子敷设PCL 塑料夹敷设CP 蛇皮管/金属软管敷设QR 铝合金线槽敷设PL 阻燃半硬聚乙烯管敷设AL 铝皮线卡敷设SR 沿钢索敷设BE 沿屋架或跨屋架敷设CLE 沿柱或跨柱敷设WE 沿墙面敷设ACE 能进入的吊顶内敷设CE 沿顶棚面或顶板面敷设BC 暗敷设在梁内CLC 暗敷设在柱内WC 暗敷设在墙内FC 暗敷在地面CC 暗敷在顶板内ACC 暗敷在不能进人的吊顶内要穿金属管SCE 在吊顶内敷设要穿金属管管路敷设标注方法SC：焊接钢管TC：电线管镀锌或非镀锌薄钢管PC：硬质塑料管CT：电缆桥架CP：金属软管SR：钢线槽MR: 金属线槽RC：水煤气管KBG：管为套接扣压式镀锌薄壁钢导管，JDG：为套接紧定式镀锌薄壁钢导管导线敷设部位：CT：电缆桥架敷设SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CC：沿现浇板内暗敷设CE：沿天棚面或顶棚面敷设AC 沿或跨柱敷设ACE：在能进入人的吊顶在敷设SCE 吊顶内敷设BC: 暗敷设在梁内CLC：暗敷设在柱子内BC 暗敷设在梁内WC：暗敷设在墙内WE：沿墙明敷设WS 沿墙面敷设FC：地板或地面下敷设CC：暗敷设在屋面或顶板内RVB：平行多股软线（扁的），就象家里经常用的电话线裸线，只是其中的芯线和RVV芯线一致，两根芯线平行包在护套中，通常是一个护套两根.RVS：对绞多股软线，就是将RVB的软芯撕开，对绞后即可，通常是两根对绞。
