电气安装符号表示方法

一、电线穿线管一般有：

PVC管：PVC20、焊接钢管：SC20、

扣压式镀锌薄壁电线管：KBG20、紧定式镀锌薄壁电线管：JDG20

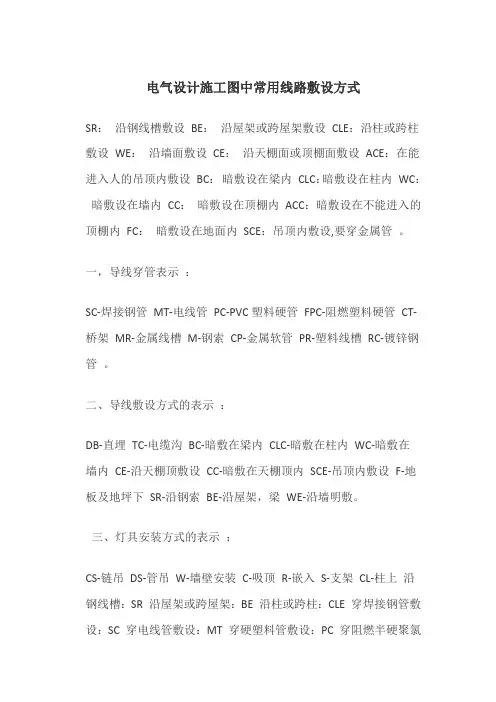

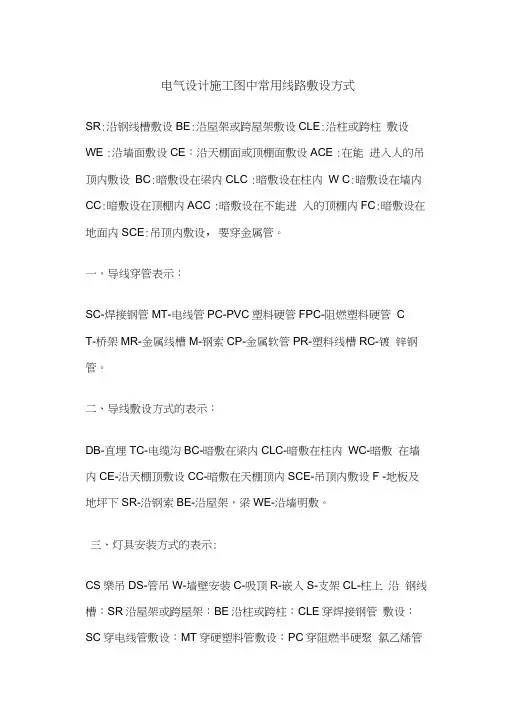

二、电气设计施工图中常用线路敷设方式：

电气设计施工图中常用线路敷设方式

表示符号敷设方式表示符号敷设方式

SR 沿钢线槽敷设BE 沿屋架或跨屋架敷设

CLE 沿柱或跨柱敷设WE 沿墙面敷设

CE 沿天棚面或顶棚面敷设ACE 在能进入人的吊顶内敷设

BC 暗敷设在梁内CLC 暗敷设在柱内

WC 暗敷设在墙内ACC 暗敷设在不能进入的顶棚内CC 暗敷设在顶棚内SCE 吊顶内敷设,要穿金属管

FC 暗敷设在地面内

三，导线穿管表示

SC-焊接钢管 MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管

CT-桥架 MR-金属线槽 M-钢索CP-金属软管

PR-塑料线槽 RC-镀锌钢管

四，导线敷设方式的表示

DB-直埋 TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索 BE-沿屋架，梁WE-沿墙明敷

五，灯具安装方式的表示

CS-链吊DS-管吊 W-墙壁安装C-吸顶

R-嵌入S-支架 CL-柱上

沿钢线槽SR 沿屋架或跨屋架：BE 沿柱或跨柱CLE

穿焊接钢管敷设SC 穿电线管敷设MT: 穿硬塑料管敷设PC:

穿阻燃半硬聚氯乙烯管敷设FPC 电缆桥架敷设CT 金属线槽敷设MR

塑料线槽敷设：PR : 用钢索敷设M : 穿聚氯乙烯塑料波纹电线管敷KPC

穿金属软管敷设：CP 直接埋设：DB : 电缆沟敷设：TC

导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC:

沿或跨柱敷设：AC: 暗敷设在柱内：CLC 沿墙面敷设：WS:

暗敷设在墙内：WC: 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC:吊顶内敷设：SCE: 地板或地面下敷设：FC

例如

https://www.360docs.net/doc/2e4724314.html,-BV-2*

2.5 PC20 CC

两根2.5平方阻燃耐火铜芯电线穿直径为20mm的硬塑料管，沿顶棚暗敷。

2.WDZC-BYJ-2*2.5+E2.5-MT20

3根2.5平方(辐照)交联型/非交联型低烟无卤阻燃聚烯烃电缆, 穿直径为20mm的电线管沿顶棚暗敷。

3.WDZB-YJY-4*6=E6-SC40-CT

5根6平方铜芯(辐照)交联聚乙烯绝缘低烟无卤阻燃聚烯烃护套耐火电力电缆穿直径为40mm的钢管或桥架敷设。

4.WDZB-BYJ-2*4+4PE-MR/KBG20-SCE

3根4平方辐照)交联型/非交联型低烟无卤阻燃聚烯烃电缆金属线槽或直径为20mm的金属薄壁管吊顶内敷设

六.常用电缆、电线表示方法及符号

1、电力电缆、控制电缆

型号含义〔1〕-〔2〕〔3〕〔4〕〔5〕〔6〕〔7〕〔8〕-〔9〕

〔1〕ZR-阻燃，NH-耐火，ZA(IA)-本安

〔2〕用途。电力电缆缺省表示,K-控制电缆,P-信号电缆,DJ-计算机电缆

〔3〕绝缘层。V-聚氯乙烯, Y-聚乙烯, YJ-交联聚乙烯，X-橡皮，Z-纸

〔4〕导体。T-铜芯缺省表示，L-铝芯

〔5〕内护层(护套), V-聚氯乙烯, Y-聚乙烯, Q-铅包L-铝包,H-橡胶,HF-非燃性橡胶, LW-皱纹铝套, F-氯丁胶, N-丁晴橡皮护套

〔6〕特征。统包型不用表示,F-分相铅包分相护套,D-不滴油,CY-充油,P-屏蔽,C-滤尘器用,Z- 直流

〔7〕铠装层。0-无, 2-双钢带(24-钢带、粗圆钢丝), 3-细圆钢丝, 4-粗圆钢丝(44-双粗圆钢丝)

〔8〕外被层。0-无, 1-纤维层, 2-聚氯乙烯护套, 3-聚乙烯护套

〔9〕额定电压。以数字表示,kV

2、绝缘电线（导线）

〔1〕〔2〕〔3〕〔4〕〔5〕

〔1〕代号。B-电线(有时不表示)

〔2〕导体。T-铜芯(缺省表示),L-铝芯,R-软铜

〔3〕绝缘。V-聚氯乙烯,X-橡皮,F-氯丁橡皮

〔4〕护套。V-聚氯乙烯

〔5〕其他。R-软电线,P-屏蔽,B-平行

例如:

ZRVV 阻燃铜芯聚氯乙烯绝缘，聚氯乙烯护套。

ZRVVR 阻燃铜芯聚氯乙烯绝缘，聚氯乙烯铠装护套，软。

ZRBV 阻燃氯乙烯绝缘铜心电线。

ZRBVR 阻燃氯乙烯绝缘铜心软电线

ZRVLV1*95阻燃聚氯乙烯绝缘，铝包护套，1芯95mm2电缆。

注意：

“电线”和“电缆”并没有严格的界限。通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线。电缆一般有2层以上的绝缘，多数是多芯结构，绕在电缆盘上，长度一般大于100米。电线一般是单层绝缘，单芯，100米一卷，无线盘。

七..配电箱表示

GCK、GCS、MNS是低压抽出式开关柜；

GGD、GDH、PGL是低压固定式开关柜；

XZW综合配电箱；

ZBW箱式变电站；

XL、GXL低压配电柜、建筑工地箱；

JXF电器控制箱；

PZ20、PZ30系列终端照明配电箱；

PZ40、XDD（R）电表计量箱

PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：

(1)PXT明装配电箱，暗装加（R）

(2)K有如表1的系列配线方式

(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。

(4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入

(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路

(6)□/ □ 主开关型式/防护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30

表1：

序号汉语拼音字头中文解释装配图号电气原理图号

1 JL 计量箱PXT01 PXT01 dq系列

2 CZ 插座箱PXT02 PXT02 dq系列

3 ZM 照明箱PXT03 PXT03 dq系列

4 DL 动力箱PXT04 PXT04 dq系列

5 JC 计量插座箱PXT05 PXT05 dq系列

6 JZ 计量照明箱PXT06 PXT06 dq系列

7 JD 计量动力箱PXT07 PXT07 dq系列

8 ZC 照明插座箱PXT08 PXT08 dq系列

9 DC 动力插座箱PXT09 PXT09 dq系列

10 DZ 动力照明箱PXT10 PXT10 dq系列

11 HH 混合功能箱PXT11 PXT11 dq系列

12 ZN 智能箱 PXT12 PXT12 dq系列

电气箱柜名称编号规格型号

电气箱柜名称编号规格型号

型号名称型号名称型号名称

AH 高压开关柜AM 高压计量柜AA 高压配电柜

AJ高压电容柜AP低压电力配电箱柜AL低压照明配电箱柜APE应急电力配电箱柜ALE应急照明配电箱柜AF低压负荷开关箱柜低压电容补偿柜AD直流配电箱柜AS操作信号箱柜

ACC/

ACP

AC控制屏台箱柜AR继电保护箱柜AW计量箱柜

AE 励磁箱柜ARC低压漏电断路器箱柜AT双电源自动切换箱柜AM多种电源配电箱柜AK刀开关箱柜AX电源插座箱

ABC建筑自动化控制器箱AFC火灾报警控制器箱ABC设备监控器箱

ADD住户配线箱ATF信号放大器箱AVP分配器箱

AXT接线端子箱

例如

GCK

第一个G 代表配电柜

第二个C 代表抽屉式

第三个K 代表控制

GGD

第一个G 代表配电柜

第二个G 代表固定式

第三个 D 代表动力

配电箱1LA1a 1AL1b AT-DT是什么意思还有1AP2 2AP1 3APc 7AP 1KX之类的。。。

这是工程配电系统图中各个配电盘的常用代号，由设计者自行编排，没有强制性的规范。但

遵循一定的规律，AL是配电箱、AP是动力配电箱、KX是控制箱等。例如：

1AL1b——代表一层一位置的b种类配电箱；

AT-DT——电梯配电箱；

1AP2——代表一层第二位置上的动力配电箱。

八.电气设备常用基本文字符号

设备、装置和举例基本文字符号

1.元器件种类中文名称双字母

照明灯EL 空气调节器EV 保护器件具有瞬时动作的限流保护器件FA

2.保护器件

具有延时动作的限流保护器件FR 具有延时和瞬时动作的限流FS

熔断器FU

3.发电机、电源、电动机

同步发电机GS 异步发电机GA 同步电动机MS 电动机M 蓄电池GB

4.信号器件

声响指示器HA 指示灯HL

5.接触器及测量设备

时接触继电器KA 接触器KM 电流表PA 电压表PV

6.开关器件

断路器QF 电动机保护开关QM 隔离开关QS

7.开关器件选择

电位器RP 控制开关SA 选择开关SA 按纽开关SB 压力传感器SP

位置传感器（包括接近传感器）SQ 转速传感器SR 温度传感器ST

8.变压器

电流互感器TA 控制电路电源用变压器TC 电力变压器TM 电压互感器TV

变频器FC

9.传输通道

导线、母线W

10.电缆端子

接线柱X 端子板XT 插头XP 插座XS

电气操作的气阀Y

11.机械器件

电磁铁YA 电磁离合器YC 气动阀YM 负荷开关FH 电磁阀YV

断路器的型号

目前我国断路器型号根据国家技术标准的规定，一般由文字符号和数字按以下方式组成：其代表意义为：

①—产品字母代号，用下列字母表示：S—少油断路器；D—多油断路器；K—空气断路器；L—六氟化硫断路器；Z—真空断路器；Q—产气断路器；C—磁吹断路器。

②—装置地点代号；N—户内，W—户外。

③—设计系列顺序号；以数字1、2、3……表示。

④—额定电压，KV。

⑤—其它补充工作特性标志，G—改进型，F—分相操作。

⑥—额定电流，A。

⑦—额定开断电流，KA。

⑧—特殊环境代号。

低压断路器：

DW10系列框架式自动开关；DWX15、DWX15C系列万能式限流断路器；

DW17（ME）系列万能式断路器； DZ10系列塑料外壳式自动开关；

DZ15系列塑料外壳式断路器；DZX10系列塑料外壳式限流断路器；

DZ20系列塑料外壳式断路器；DZ25系列塑料外壳式断路器；

高压断路器：

DW系列高压户外安装多油断路器；SW系列高压户外安装少油断路器；

SN系列高压户内安装少油断路器；ZW系列高压户外安装真空断路器；

ZN系列高压户内安装真空断路器；LW系列高压户外安装SF6断路器；

LN系列高压户内安装SF6断路器；

注：

1、这里的部分型号现已停产，但还有在装的在用。

2、外国引进、合资型号等未列入。

补充：

GW-110(III)W-630、

G------隔离开关

W------户外使用

110---------适用于额定电压为110KV的系统中

（Ⅲ）-------Ⅲ型（设计序号）

630---------适用于额定电流在630A以下的系统中

GN22-10/2000、

G------------隔离开关

N------------户内使用

22-----------设计序号

2000-----------适用于额定电流在2000A以下的系统中

SW2-110II

S-------------少油断路器

W-------------户外使用

2------------设计序号

110----------适用于额定电压为110KV的系统中

II-----------本系列开关中的II型开关

高压断路器的主要技术参数

通常用下列参数表征高压断路器的基本工作性能：

(1)额定电压(标称电压)：它是表征断路器绝缘强度的参数，它是断路器长期工作的标准电压。为了适应电力系统工作的要求，断路器又规定了与各级额定电压相应的最高工作电压。对3—220KV各级，其最高工作电压较额定电压约高15%左右；对330KV及以上，最高工作电压较额定电压约高10%。断路器在最高工作电压下，应能长期可靠地工作。

（2）额定电流：它是表征断路器通过长期电流能力的参数，即断路器允许连续长期通过的最大电流。

（3）额定开断电流：它是表征断路器开断能力的参数。在额定电压下，断路器能保证可靠开断的最大电流，称为额定开断电流，其单位用断路器触头分离瞬间短路电流周期分量有效值的千安数表示。当断路器在低于其额定电压的电网中工作时，其开断电流可以增大。但受灭弧室机械强度的限制，开断电流有一最大值，称为极限开断电流。

（4）动稳定电流：它是表征断路器通过短时电流能力的参数，反映断路器承受短路电流电动力效应的能力。断路器在合闸状态下或关合瞬间，允许通过的电流最大峰值，称为电动稳定电流，又称为极限通过电流。断路器通过动稳定电流时，不能因电动力作用而损坏。（5）关合电流：是表征断路器关合电流能力的参数。因为断路器在接通电路时，电路中可能预伏有短路故障，此时断路器将关合很大的短路电流。这样，一方面由于短路电流的电动力减弱了合闸的操作力，另一方面由于触头尚未接触前发生击穿而产生电弧，可能使触头熔焊，从而使断路器造成损伤。断路器能够可靠关合的电流最大峰值，称为额定关合电流。额定关合电流和动稳定电流在数值上是相等的，两者都等于额定开断电流的2.55倍。

（6）热稳定电流和热稳定电流的持续时间：执稳定电流也是表征断路器通过短时电流能力的参数，但它反映断路器承受短路电流热效应的能力。热稳定电流是指断路器处于合闸状态下，在一定的持续时间内，所允许通过电流的最大周期分量有效值，此时断路器不应因短时

发热而损坏。国家标准规定：断路器的额定热稳定电流等于额定开断电流。额定热稳定电流的持续时间为2S，需要大于2S时，推荐4S。

（7）合闸时间与分闸时间：这是表征断路器操作性能的参数。各种不同类型的断路器的分、合闸时间不同，但都要求动作迅速。合闸时间是指从断路器操动机构合闸线圈接通到主触头接触这段时间，断路器的分闸时间包括固有分闸时间和熄弧时间两部分。固有分闸时间是指从操动机构分闸线圈接通到触头分离这段时间。熄弧时间是指从触头分离到各相电弧熄灭为止这段时间。所以，分闸时间也称为全分闸时间。

（8）操作循环：这也是表征断路器操作性能的指标。架空线路的短路故障大多是暂时性的，短路电流切断后，故障即迅速消失。因此，为了提高供电的可靠性和系统运行的稳定性，断路器应能承受一次或两次以上的关合、开断、或关合后立即开断的动作能力。此种按一定时间间隔进行多次分、合的操作称为操作循环。我国规定断路器的额定操作循环如下：

自动重合闸操作循环：分——t’——合分——t——合分

非自动重合闸操作循环：分——t——合分——t——合分

其中分——表示分闸动作；

合分——表示合闸后立即分闸的动作；

t’——无电流间隔时间，即断路器断开故障电路，从电弧熄灭起到电路重新自动接通的时间，标准时间为0.3S或0.5S，也即重合闸动作时间。

t——为运行人员强送电时间，标准时间为180S

水电安装规范最新完整版

水电安装规范内容：

1)布线的原则：横平竖直.使用专用中财PVC阻燃型电线管，线管在线槽中必须固定，线盒与线管相接时应使用锁母，直管每隔80公分使用一个管卡，拐角处每隔20公分使用一个管卡。

2) 插座在墙的上部，在墙面垂直向上开槽，至墙的顶部安装装饰角线的安装线内，如果是在墙的下部，垂直向下开槽至安装踢脚板的底部，开槽深度应一致，槽线及顶直应先在墙面弹出控制线后，再用切割机切割墙面，用机器开槽。

3) 使用中财PVC管，在弯管时用弹簧现弯，不得使用90度弯头及三通(在这一点上目前我们基本没有出现这一类情况)，线路安装时必须加护线套管，采用胶粘进行连接，套管边接应紧密.平直.平顺.直角拐角处应将角内侧切开，切口一侧切圆弧形接口后，折弯安装。

4) 管道绞牙深度适中，无毛刺。管道连接处用生料带缠5-6圈，管道绞牙数为5牙-6牙，直到拧紧接头，不允许烂牙接进管中。

5) 导线装入套管后，应使用导线固定工具，先固定在墙面及墙内后，再抹灰隐蔽。

6) 严禁线管直接铺设在复合板下面，(在这一点上我们目前没有做的很好，以后我们会和客户交流好，复合地板一定要进行开槽处理。)在实木地板下的线管必须有加固措施。

7) 严禁线管铺设在厨房.卫生间地面上，防止水渗入线管内。(在卫生间的地面上不能有任何的线管，在这一点上我们必须要加强处理。)

8) 穿入线管的导线不应大于线管的孔面积40%，管内导线不得有接头，不同用途的导线严禁混穿于一根线管内。

9) 导线进入线盒必须保证留有一定的长度，留有10～15厘米，音响留100厘米，穿软管以便进行开关.插座的安装维修。

10) 装水管距离墙面应为1.5公分，左热右冷，间距15公分中。

11) 电线与水管平行距不应小于30公分，交叉.过桥距不应小于10公分。

12) 电线点与点不能有接头，吊顶内的暗线必须有阻燃管保护。

13) 水电验收合格后，方可粉平线槽，墙槽应用1：3水泥砂浆填补密实(应分两次粉平墙面。)

二.强电系统施工工艺要求

1) 每户应设置分户配电箱，配电箱安装位置，漏电箱安装位置：应安装在易操作位置，便于日常维修。

2) 配电箱内应设漏电断路器，漏电动作电流应不大于30mA,有过负荷、过电压保护功能，并分数路出线，分别控制照明、空调、插座等，其回路应确保负荷正常使用。箱体的底

面离地面高度变宽宜1.8米。原配电箱位置一般不可移位，若需移位要加过渡盒，并与设计，监理确定方案，在监理指导下方能进行施工。

3) 电路排布为所以空调各自独方一路，所以照明为一路，厨房插座为一路，(厨房.卫生间单放插座，卫生间用电设施及卫生间插座为一路，除厨，卫以外的所以普通插座为一路，不同的房型均可参照以上的办法。

4) 两路线的零线，地线不能共用。两路线不能穿同一管内，电线和暖气、热水、煤气管之间的平行距离不应小于300mm，交叉距离不应小于100mm。

5) 入户总开最少为60A以上，客厅和空调最好为40A。

6) 卫生间安装浴霸的应单独分路，线直径为2.5mm平方，卫生间内安装电水器时应单独分路，视容量大，小确定用线截面，一般为2.5mm平方4mm平方左右。

7) 厨房用电：厨房需要单独分路导线径2.5mm平方.

8) 普通插座与灯具超过25只的需增加分路进行控制。

9) 导线色标：配电箱及各回路配线均需规范要求进行分色。

10) 配线时，相线与零线的颜色应不同，同一住宅相线(L)颜色应统一，零线(N)宜用蓝色，保护线(PE)必须用黄绿双色线。穿入配管导线的接头应设在接线盒内，接头搭接应牢固，绝缘带包缠应均匀紧密。

11) 文明施工，规范施工，加速施工，给整个工程开个好头。

三.弱电系统施工的技术施工要求

1) 电话必须使用专用电话线穿线管敷设，不能与其他线混穿一管。

2) TV有线电视线必须采用符合要求的同轴电缆线(宽频7.5II)，并严禁对接，有线网络线的弯曲半径>或=8D(R为64MM)。

3) TV有线电视线严禁与网络线混穿一管。

4) 强弱电严禁在同一根管内铺设，不得接入同一个接线盒。

5) 强弱电线管间距要大于15mm。电话线、电视线等信号线不能和电线平行走线。

6) 四终端以下的安装，应采用分频器(分配器)。分配必须安装在120型的大方线盒内(TV 盒)减少电平信号的损失，同时又便于维修。

7) 进行通电实验，检查所有电器元件的工作状态功能是否正常。

8) 留足音响线出口的长度方便以后移位(应留足1米距离)，并保护。

9) 完毕后有电工绘制电路图(电器排列平面图，系统图)。(这一点上我们做的很不够，以后一定要做到这点。)

10) 电工必须配有持证上岗，配备规范电工工具。

11) 电工工作时必须穿绝缘鞋，必须两人以上操作，严禁穿短裤进行工作，文明施工。

四.灯具的安装工艺要求

1) 灯具的安装最基本的要求就是牢固。

2) 室内安装壁灯、床头灯、台灯、落地灯、镜前灯等灯具时，高度低于2.4m及以下的灯具的金属外壳均应接地可靠，以保证使用安全。

3) 卫生间及厨房装矮脚灯头时，宜采用瓷螺口灯头接线，相线(开关线)应接在中心触点端子上，零线接在螺纹端子上。

4) 台灯等带开关的灯头，为了安全，开关手柄不应有裸露的金属部分。

5) 装饰吊平顶安装各类灯具时，应按照灯具的安装说明的要求进行安装灯具重量大于3kg应采用预埋吊钩或从屋顶用膨胀螺栓直接固定支吊架安(能用吊平顶吊木龙骨支架安装灯具)。不得挂在相邻的水管、电管上，必须独立吊挂。从灯头箱盒引出的导线应用软管保护至灯位，防止导线裸露在平顶内。

6) 轻型灯具，可吊挂在原有或有附加大、中龙骨上，但必须做加固处理。严禁吊挂在空调风管、水管和电管上。

7) 成排灯具必须横平竖直，允许偏差不大于3mm.

8) 在吊平顶内与灯具连接的导线，必须有软管保护，不得裸线。

五.开关、插座安装工艺要求

1) 根据设计和客户方案要求确定开关、插座、灯具的相关位置。

2) 插座、开关安装牢固，四周无缝隙;面向电源插座的相线和零线的位置右相左零，有接地孔的插座，其他线插应为上方位置，接地应可靠。

3) 插座离地面应不低于200mm。同一室内安装的插座应采用防触电保护措施的插座;成排安装的插座高低不应大于2mm。

4) 开关、插座整洁无污迹。1.5m以下安装的插座应采用防守触电保护施的插座;线盒内导线应留有余量，长度宜为150mm。接线时相线进开关，零线直接进灯头，螺口灯头相线不应接外壳。

5) 照明灯开关距地面高度宜为1.3m，开关、插座距门口为150-200mm，开关不宜装在门后。

6) 出水口大案下方不要有插座和开关，左右距离有20mm。

7) 开关位置应与灯头位相对应，同一室内开关方向应一致。

8) 暗盒要平整，不能超出墙平面，安装在木质材料上的开关、插座的接线盒要接至面板底。线管要低于墙平面，与暗盒连接用暗盒螺母，开关、插座分别要在同一水平上。

成品保护

1) 安装开关、插座时不得碰坏墙面，要保持墙面的清洁。

2) 开关、插座安装完毕后，不得再次进行喷浆，以保持面板的清洁。

3) 其它工种在施工时，不要碰坏和碰歪开关、插座。

应注意的质量问题

1) 开关、插座的面板不平整，与建筑物表面之间有缝隙。应调整面板后在拧紧固定螺丝，使其紧贴建筑物表面。

2) 开关未断相，插座的相线、零线及地线压接混乱，应按要求进行改正。

3) 多灯房间开关与控制灯具顺序不对应。在接线时应仔细分清各路灯具的导线，依次压接，并保证开关方向一致。

4) 固定面扳的螺丝不统一(有一字和十字螺丝)。为了美观，应选用统一的螺丝。

5) 同一房间的开关、插座的安装高度这差超出允许偏差范围，应即时更正。

6) 开关、插座箱内拱头接线，应改为鸡爪接导线总头，再分支导线接个开关或插座端头。或采用LC安全型压线帽压接总头后，再分支进行导线连接。

六、卫生洁具安装工艺要求

1) 卫生器具外表面洁净无损坏，安装牢固平稳，不得松动;各连接处应密封无渗漏;阀门开关灵活。安装完毕后进行不少于2小时盛水试验无渗漏，盛水量分别如下：便器高低落水箱应盛至板手以下10MM处;各种洗涤盆、面盆应盛至溢水口;浴缸应盛至不少于缸深的三分之一。

2) 坐便器安装;安装前必须检查坐便器有无破损、裂纹，进水孔与排水口应通畅，不符合质量要求的不应盲目安装。坐便器应安装平稳、端正，位于厕所隔间中，位置应正确，并用水平尺度调整平面水平。

3) 地漏安装：地漏应安装在地平最低外，其标高不应超出地面，最低不得低于地面以下5MM。

4) 蹲式大便器排水孔的中心纵向距离墙体面不小于540mm：坐式大便器排水孔的中心纵向距墙体面不小于420mm，坐面距地面的高度300mm:洗脸池安装：洗脸洗手盆盆口边距地约800mm;浴盆的上口边距地面不大于520mm.

5) 洗脸池安装：洗脸池台盆上口距地800MM，台盆安装支架上应接触严密，不得有松动。台盆应用水平尺校正，水平偏差小于等于2MM。三角阀门和脸盆龙头连接采用钢管收紧。

6) 卫生器具的给水连接管不得有凹凸弯偏等缺陷。

7) 卫生器具固定应牢固。不得在多孔砖或轻型隔墙中使用膨胀螺栓固定卫生器具。

8) 卫生器具及各种给水管在穿过楼层时周边应作防漏处理，检查合格后放可进入下道工序施工。

9) 洁具在搬运和安装时要防止磕碰。稳装后洁具排水口应用防护用品读堵好，镀铬零件用纸包好，一免堵塞或损坏。

10) 在釉面砖、水磨石墙面剔孔洞时，宜用电钻或先用小錾子轻剔掉釉面，待剔至砖底灰层处放可用力，但不得过猛，以免将面层剔碎或震成空鼓现象。

11) 洁具稳装后，为防止配件丢失或损坏，配件应在竣工前统一安装。

12) 安装完的洁具应加以保护，防止洁具瓷面受损和整个洁具损坏。

13) 通水试验前应检查地漏是否畅通，分户阀门是否关好，然后按层段分房间逐一进行同水试验，以免漏水使装修工程受损。

14) 在冬季室内不通暖时，各种洁具必须将水放净。存水弯应无积水，以免将洁具和存水弯冻裂。

应注意的质量问题

1) 座便器不平，左右倾斜。原因：稳装时，正面和两侧垫砖不牢，焦渣天填充后，没有检查，抹灰后不修理，造成高水箱与便器不对中。

2) 高、低水箱拉、拖把不灵活。原因：高、低水箱内部配件安装时，三个主要部件在水箱内位置不合理。高水箱进水、拉把应放在水箱同侧。以免使用时互相干扰。

3) 零件镀铬表面被破坏。原因：安装时使用管钳。应使用平面扳手或自制扳手。

4) 坐便器与背水箱中心没对正，弯管歪扭。原因：划线不对中，便器稳装不正或先稳背箱，后稳便器) 坐便器周围离开地面。原因：下水管口预留过高，稳装前没修理。

6) 立式小便器距墙缝隙太大。原因：甩口尺寸不准确。

7) 洁具溢水失灵。原因：下水口无溢水眼。

8) 通水之前，将器具内污物清理干净水电安装规范全部出自国家标准与行业标准,主要有:GB50303-2002<建筑电气工程施工质量验收规范>,GB50242-2002<建筑给水排及采暖工程施工质量验收规范>,GB50243-2002<空调工程施工质量验收规范>(空调管道的规范比普通给水严得多),GB50166-200<火灾自动报警系统施工及验收规范>,GB50339-2003<智能建筑工程质量验收规范>,GB50134-2004<人民防空工程施工及验收规范>,GB50254~59-96<电气装置安装工程施工及验收规范>,GB50150-91<电气装置安装工程电气设备交接试验标准>,GB50235-97<工业管道工程施工及验收规范>,GB50411-2007<建筑节能工程施工质量验收规范>,行业标准JGJ46-2005<施工现场临时用电安全技术规范>,GB50261-2005<自动喷水灭火系统施工质量验收规范>,排水PVC管GJJ/T29-98,塑料给水管GB/T50349-2005.
